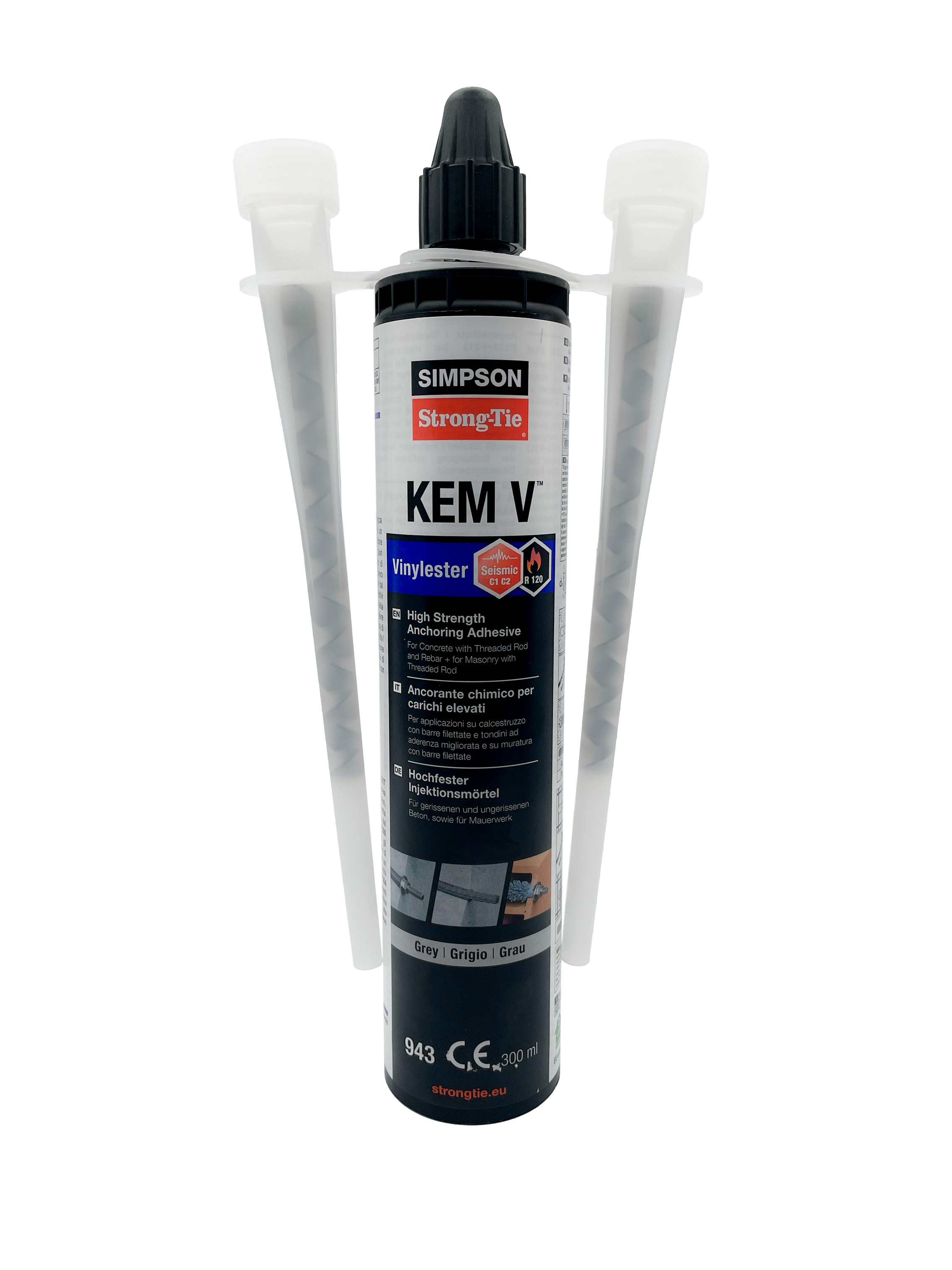

KEM V

Injektionsmörtel

Erhältlich ab 10/2026

Professionell und leistungsstark

Der KEM V ist ein hochleistungsfähiges Verbundmörtelsystem auf Vinylesterharzbasis zugelassen für Verankerungen in gerissenem / ungerissenem Beton C20/25 - C50/60, in Mauerwerk und bei seismischen Einwirkungen der Leistungskategorien C1/C2.

Temperaturbereich: von -40 bis +120 °C

Technisches Datenblatt

CE Kennzeichnung

ETA

Verwendbar in feuchten Umgebungsbedingungen

Feuerwiderstandsklasse R 120

Seismic C1 C2

Fix Calc

Produkt-Details

Eigenschaften

Vorteile

ETAs für Beton & Mauerwerk
Erdbeben: Leistungskategorie C1/C2
Feuerwiderstand R120 / baulicher Brandschutz
Emissionsgeprüft (A+ sehr geringe Emissionsbelastung /geschlossene Räume)
Montage zulässige für feuchte & wassergefüllte Bohrlöcher
Montage zulässige für trockenes und nasses Mauerwerk / trockener und feuchter Beton
Geringe Achs- und Randabstände / variable Verankerungstiefen
Kurze Verarbeitungs- und Aushärtezeiten
3 Temperaturbereiche (Umgebungstemperatur):
- T1 = -40°C bis +40°C
- T2 = -40°C bis +80°C
- T3 = -40°C bis +120°C
Bauteiltemperatur (Verankerungsgrund): -10°C bis +40°
Hohe Beständigkeit gegenüber chemischer Beanspruchung
Abgedichtetes Bohrloch
Spreizdruckfreie Verankerungen
2 Statikmischer je Kartusche
Überkopf-Montage zulässig

Material

Vinylester

Anwendung

Anwendungsbereich

Industriebau
Stahlbaukonstruktionen
Holzkonstruktionen (Anschluss von Holz-verbindungselementen an Beton / Mauerwerk)
Hochregalsysteme, Rammschutz
Abspannungen, Masten, Schallschutzwände
Verankerungen für Tore und Maschinen
Stahl-und Metallbau (Konsolen, Fuß- u. Kopfplatten, Rahmenelemente, usw.)
Geländer, Treppen
Kabeltrassen / Rohrinstallationen
Fassadenunterkonstruktionen
Balkonbau, Markisen, Vordächer

Anwendbare Materialien

Gewindestangen M8 - M30 (galvanisch verzinkt, HDG, nichtrostender Stahl A2, A4 & HCR)
Betonstahl B500B: Ø8 - Ø32 mm
Innengewindeankerstangen IG-M6 bis IG-M20

werden verankert in:

Beton C20/25 – C50/60 (gerissen /ungerissen)
Leichtbeton- Hohlblocksteine (Bloc Creux B40)
Leichtbeton - Vollsteine
Kalksand-Vollsteine (KS)
Kalksand-Lochsteine (KSL)
Porenbeton (AAC6)
Vollziegel
Hochlochziegel (Porotherm Homebric; BGV-Thermo, Calibric R+; Urbanbric; Brique Creuse C40; Blocci Leggeri; Doppio Uni)

Technische Daten

Abmessungen

Produktmerkmale

Artikel	Name	Mörtelfarbe	Inhalt [ml]	Sprachen auf Etikett	Haltbarkeit in Monaten	Stk. / VE	Stk. / Palette	Gewicht [kg]
9430200000000	KEM V 943	Grey	300	EN, IT, DE, CS, ES, PT	18	12	1152	0.582

Beton - Achs- / Randabstände, Bauteildicken

Artikel	Achs- / Randabstände, Bauteildicken
	Montagekennwerte für Gewindestangen
	charakteristischer Achsabstad - s_cr,N[mm]	minimaler Achsabstad - s_min [mm]	charakteristischer Randabstad - c_cr,N[mm]	minimaler Randabstad - c_min [mm]	Mindestbauteildicke - h_min [mm]
KEM V + M8	240	40	120	40	110
KEM V + M10	270	50	135	50	120
KEM V + M12	330	60	165	60	140
KEM V + M16	380	80	190	80	161
KEM V + M20	510	100	255	100	218
KEM V + M24	630	120	315	120	266
KEM V + M30	810	150	405	150	340

Charakteristische Zugtragfähigkeiten - N_Rk [kN] - Stahl 5.8

Artikel	Verankerungstiefen für Gewindestangen	Charakteristische Tragfähigkeiten - Stahl 5.8
	h_ef [mm]	Zug - N_Rk [kN]
		Gerissener Beton	Ungerissener Beton
		C20/25	C20/25
KEM V + M8	80	8	18
KEM V + M10	90	14.1	29
KEM V + M12	110	22.8	42
KEM V + M16	125	34.5	68.8
KEM V + M20	170	58.7	109
KEM V + M24	210	87	149.7
KEM V + M30	270	152.8	218.3

Charakteristische Quertragfähigkeiten - V_Rk [kN]

Artikel	Verankerungstiefen für Gewindestangen	Charakteristische Tragfähigkeiten
	h_ef [mm]	Querkraft - V_Rk [kN]
		statische und quasi-statische Belastung
		Stahl 5.8	nicht-rostender Stahl A4-70, HCR
KEM V + M8	80	11	13
KEM V + M10	90	17	20
KEM V + M12	110	25	30
KEM V + M16	125	47	55
KEM V + M20	170	74	86
KEM V + M24	210	106	124
KEM V + M30	270	168	140

Design Zugtragfähigkeiten - N_Rd [kN] - Stahl 5.8

Artikel	Verankerungstiefen für Gewindestangen	Design Tragfähigkeiten - Stahl 5.8
	h_ef [mm]	Zug - N_Rd [kN]
		Gerissener Beton	Ungerissener Beton
		C20/25	C20/25
KEM V + M8	80	5.4	12
KEM V + M10	90	7.9	18.9
KEM V + M12	110	12.7	27.6
KEM V + M16	125	19.2	38.2
KEM V + M20	170	32.6	60.6
KEM V + M24	210	48.4	83.2
KEM V + M30	270	84.9	121.3

Design Quertragfähigkeiten - V_Rd [kN]

Artikel	Verankerungstiefen für Gewindestangen	Design Tragfähigkeiten
	h_ef [mm]	Quer - V_Rd
		Statische und quasi-statische Belastung
		Stahl 5.8	nicht-rostender Stahl A4-70, HCR
KEM V + M8	80	8.8	8.3
KEM V + M10	90	13.9	12.8
KEM V + M12	110	20.2	19.2
KEM V + M16	125	37.7	35.3
KEM V + M20	170	58.8	55.1
KEM V + M24	210	84.7	79.5
KEM V + M30	270	134.6	58.8

Zulässige Zugtragfähigkeiten - N_Rk [kN] - Stahl 5.8

Artikel	Verankerungstiefen für Gewindestangen	Zulässige Tragfähigkeiten - Stahl 5.8
	h_ef [mm]	Zug - N_zul [kN]
		Gerissener Beton	Ungerissener Beton
		C20/25	C20/25
KEM V + M8	80	3.8	8.6
KEM V + M10	90	5.6	13.5
KEM V + M12	110	9.1	19.7
KEM V + M16	125	13.7	27.3
KEM V + M20	170	23.3	43.3
KEM V + M24	210	34.5	59.4
KEM V + M30	270	60.6	86.6

Zulässige Quertragfähigkeiten - V_zul [kN]

Artikel	Verankerungstiefen für Gewindestangen	Zulässige Tragfähigkeiten
	h_ef [mm]	Quer - V_zul
		Statische und quasi-statische Belastung
		Stahl 5.8	nicht-rostender Stahl A4-70, HCR
KEM V + M8	80	6.3	5.9
KEM V + M10	90	9.9	9.2
KEM V + M12	110	14.5	13.7
KEM V + M16	125	26.9	25.2
KEM V + M20	170	42	39.3
KEM V + M24	210	60.5	56.7
KEM V + M30	270	96.2	42

Charakteristische Zugtragfähigkeiten Seismic C1 - N_Rk,eq,c1 [kN] - Stahl 5.8

Artikel	Verankerungstiefen für Gewindestangen	Charakteristische Tragfähigkeiten
	h_ef [mm]	Seismic C1
		Zug - N_Rk,eq,C1 [kN]
		C20/25
KEM V + M8	80	5
KEM V + M10	90	8.8
KEM V + M12	110	15.3
KEM V + M16	125	23.2
KEM V + M20	170	39.5
KEM V + M24	210	60.1
KEM V + M30	270	114.5

Charakteristische Quertragfähigkeiten Seismic C1 - inkl. Verfüllscheibe - V_Rk,eq,c1 [kN]

Artikel	Verankerungstiefen für Gewindestangen	Charakteristische Tragfähigkeiten inkl. Verfüllscheibe (α_gap = 1,0)
	h_ef [mm]	Seismic C1
		Quer - V_Rk,eq,C1
		Stahl 5.8	nicht-rostender Stahl A4-70, HCR
KEM V + M8	80	7.7	9
KEM V + M10	90	12.1	14.2
KEM V + M12	110	17.7	20.7
KEM V + M16	125	33	38.5
KEM V + M20	170	51.5	60
KEM V + M24	210	74.1	86.5
KEM V + M30	270	117.8	98.2

Charakteristische Quertragfähigkeiten Seismic C1 - ohne Verfüllscheibe - V_Rk,eq,c1 [kN]

Artikel	Verankerungstiefen für Gewindestangen	Charakteristische Tragfähigkeiten ohne Verfüllscheibe (α_gap = 0,5)
	h_ef [mm]	Seismic C1
		Quer- V_Rk,eq,C1
		Stahl 5.8	nicht-rostender Stahl A40-70, HCR
KEM V + M8	80	3.9	4.5
KEM V + M10	90	6.1	7.1
KEM V + M12	110	8.9	10.4
KEM V + M16	125	16.5	19.3
KEM V + M20	170	25.8	30
KEM V + M24	210	37.1	43.3
KEM V + M30	270	58.9	49.1

Design Zugtragfähigkeiten Seismic C1 - N_Rd,eq,c1 [kN] - Stahl 5.8

Artikel	Verankerungstiefen für Gewindestangen	Design Tragfähigkeiten
	h_ef [mm]	Seismic C1
		Zug - N_Rd,eq,C1 [kN]
		C20/25
KEM V + M8	80	3.3
KEM V + M10	90	4.9
KEM V + M12	110	8.5
KEM V + M16	125	12.9
KEM V + M20	170	22
KEM V + M24	210	33.4
KEM V + M30	270	63.6

Design Quertragfähigkeiten Seismic C1 - inkl. Verfüllscheibe - V_Rd,eq,c1 [kN]

Artikel	Verankerungstiefen für Gewindestangen	Design Tragfähigkeiten inkl. Verfüllscheibe (α_gap = 1,0)
	h_ef [mm]	Seismic C1
		Quer - V_Rd,eq,C1
		Stahl 5.8	nicht-rostender Stahl A4-70, HCR
KEM V + M8	80	5.7	5.8
KEM V + M10	90	9.7	9.1
KEM V + M12	110	14.1	13.2
KEM V + M16	125	26.3	24.7
KEM V + M20	170	41.2	38.5
KEM V + M24	210	59.3	55.4
KEM V + M30	270	94.3	41.2

Design Quertragfähigkeiten Seismic C1 - ohne Verfüllscheibe - V_Rd,eq,c1 [kN]

Artikel	Verankerungstiefen für Gewindestangen	Design Tragfähigkeiten ohne Verfüllscheibe (α_gap = 0,5)
	h_ef [mm]	Seismic C1
		Quer- V_Rd,eq,C1
		Stahl 5.8	nicht-rostender Stahl A40-70, HCR
KEM V + M8	80	2.9	2.9
KEM V + M10	90	4.9	4.6
KEM V + M12	110	7.1	6.6
KEM V + M16	125	13.2	12.4
KEM V + M20	170	20.6	19.3
KEM V + M24	210	29.7	27.7
KEM V + M30	270	47.2	20.6

Zulässige Zugtragfähigkeiten Seismic C1 - N_zul,eq,c1 [kN] - Stahl 5.8

Artikel	Verankerungstiefen für Gewindestangen	Zulässige Tragfähigkeiten
	h_ef [mm]	Seismic C1
		Zug - N_zul,eq,C1 [kN]
		C20/25
KEM V + M8	80	2.4
KEM V + M10	90	3.5
KEM V + M12	110	6.1
KEM V + M16	125	9.2
KEM V + M20	170	15.7
KEM V + M24	210	23.9
KEM V + M30	270	45.4

Zulässige Quertragfähigkeiten Seismic C1 - inkl. Verfüllscheibe - V_zul,eq,c1 [kN]

Artikel	Verankerungstiefen für Gewindestangen	Zulässige Tragfähigkeiten inkl. Verfüllscheibe (α_gap = 1,0)
	h_ef [mm]	Seismic C1
		Quer - V_zul,eq,C1
		Stahl 5.8	nicht-rostender Stahl A4-70, HCR
KEM V + M8	80	4.1	4.1
KEM V + M10	90	7	6.5
KEM V + M12	110	10.1	9.5
KEM V + M16	125	18.8	17.6
KEM V + M20	170	29.4	27.5
KEM V + M24	210	42.4	39.6
KEM V + M30	270	67.3	29.5

Zulässige Quertragfähigkeiten Seismic C1 - ohne Verfüllscheibe - V_zul,eq,c1 [kN]

Artikel	Verankerungstiefen für Gewindestangen	Zulässige Tragfähigkeiten ohne Verfüllscheibe (α_gap = 0,5)
	h_ef [mm]	Seismic C1
		Quer - V_zul,eq,C1
		Stahl 5.8	nicht-rostender Stahl A4-70, HCR
KEM V + M8	80	2.1	2.1
KEM V + M10	90	3.5	3.3
KEM V + M12	110	5.1	4.8
KEM V + M16	125	9.4	8.8
KEM V + M20	170	14.7	13.8
KEM V + M24	210	21.2	19.8
KEM V + M30	270	33.7	14.8

MAUERWERK - Zulässige Zug- / Querlasten - Vollziegel - fbk ≥ 28 MPa - ρ ≥ 1,6 kg/dm3

Artikel	Zulässige Zug- und Querlasten [kN] für Einzeldübel ohne Einfluss von Achs- und Randabständen
	Verankerungstiefe h_ef[mm]	Bohrlochnenndurchmesser - d₀ [mm]	Vollziegel - f_bk ≥ 28 MPa - ρ ≥ 1,6 kg/dm³ EN 771-1		Randabstand c_cr = c_min [mm]	Achsabstand s_cr = s_min [mm]	Montagedrehmoment T_inst,max[Nm]
	Verankerungstiefe h_ef[mm]	Bohrlochnenndurchmesser - d₀ [mm]	Zug - N [kN]	Quer - V [kN]	Randabstand c_cr = c_min [mm]	Achsabstand s_cr = s_min [mm]	Montagedrehmoment T_inst,max[Nm]
KEM V + M8	80	10	1.6	1.6	120	240	2
KEM V + M10	90	12	1.7	1.6	135	270	2
KEM V + M12	100	14	2	1.6	150	300	2

(1) Einzeldübel ohne Einfluss von Achs- und Randabständen
(2) Bemessungsverfahren gemäß EOTA TR054
(3) Die empfohlenen Lasten N und V leiten sich aus den charakteristischen Lasten der ETA-Zertifizierung ab und beinhalten die Teilsicherheitsbeiwerte γ_f = 1,4 und γ_m
(4) Die Werte gelten für max. Kurzzeit-Temperatur +40°C und max. Langzeit-Temperatur = 24°C. Für höhere Temperaturen siehe die ETA-Zertifizierung
(5) Für alle anderen Bedingungen, detailliertere Informationen oder andere Mauerwerkstypen siehe die ETA-Zertifizierung

MAUERWERK - Zulässige Zug- / Querlasten - Lochziegel double UNI - fbk ≥ 28 MPa - ρ ≥ 1,2 kg/dm3 EN 771-1

Artikel	Zulässige Zug- und Querlasten [kN] für Einzeldübel ohne Einfluss von Achs- und Randabständen
	Lochziegel double UNI - f_bk ≥ 28 MPa - ρ ≥ 1,2 kg/dm³ EN 771-1					Randabstand c_cr = c_min [mm]	Achsabstand s_cr= s_min [mm]	Montagedrehmoment T_inst,max[Nm]
	min. Verankerungstiefe h_ef [mm]	Bolzendurchmesser	Bohrlochnenndurchmesser - d₀ [mm]	Zug - N	Quer - V	Randabstand c_cr = c_min [mm]	Achsabstand s_cr= s_min [mm]	Montagedrehmoment T_inst,max[Nm]
KEM V + BRP Ø12	50	M6 M8	12	0.3	0.7	100	250	2
KEM V + BRP Ø15	85	M8 M10	16	0.3	0.7	100	250	2
KEM V + BRP Ø20	85	M12	22	0.3	0.7	120	250	2

BRP = Siebhülse

(1) Einzeldübel ohne Einfluss von Achs- und Randabständen
(2) Bemessungsverfahren gemäß EOTA TR054
(3) Die empfohlenen Lasten N und V leiten sich aus den charakteristischen Lasten der ETA-Zertifizierung ab und beinhalten die Teilsicherheitsbeiwerte γ_f= 1,4 und γ_m
(4) Die Werte gelten für max. Kurzzeit-Temperatur +40°C und max. Langzeit-Temperatur = 24°C. Für höhere Temperaturen siehe die ETA-Zertifizierung
(5) M6-Bolzen nicht in der ETA-Zertifizierung enthalten
(6) Für alle anderen Bedingungen, detailliertere Informationen oder andere Mauerwerkstypen siehe die ETA-Zertifizierung

MAUERWERK - Zulässige Zug- / Querlasten - Lochziegel - fbk ≥ 6 MPa - ρ ≥ 0,6 kg/dm3 EN 771-1

Artikel	Zulässige Zug- und Querlasten [kN] für Einzeldübel ohne Einfluss von Achs- und Randabständen
	Vollziegel - f_bk ≥ 6 MPa - ρ ≥ 0,6 kg/dm³ EN 771-1					Randabstand c_cr = c_min[mm]	Achsabstand s_cr = s_min[mm]	Montagedrehmoment T_inst,max [Nm]
	min. Verankerungstiefe h_ef[mm]	Bolzendurchmesser	Bohrlochnenndurchmesser - d₀ [mm]	Zug - N [mm]	Quer - V [mm]	Randabstand c_cr = c_min[mm]	Achsabstand s_cr = s_min[mm]	Montagedrehmoment T_inst,max [Nm]
KEM V + BRP Ø12	50	M6 M8	12	0.1	0.7	100	250	2
KEM V + BRP Ø15	85	M8 M10	16	0.1	0.7	100	250	2
KEM V + BRP Ø20	85	M12	22	0.1	0.7	120	250	2

BRP = Siebhülse

(1) Einzeldübel ohne Einfluss von Achs- und Randabständen
(2) Bemessungsverfahren gemäß EOTA TR054
(3) Die empfohlenen Lasten N und V leiten sich aus den charakteristischen Lasten der ETA-Zertifizierung ab und beinhalten die Teilsicherheitsbeiwerte γ_f= 1,4 und γ_m
(4) Die Werte gelten für max. Kurzzeit-Temperatur +40°C und max. Langzeit-Temperatur = 24°C. Für höhere Temperaturen siehe die ETA-Zertifizierung
(5) M6-Bolzen nicht in der ETA-Zertifizierung enthalten
(6) Für alle anderen Bedingungen, detailliertere Informationen oder andere Mauerwerkstypen siehe die ETA-Zertifizierung

Installation

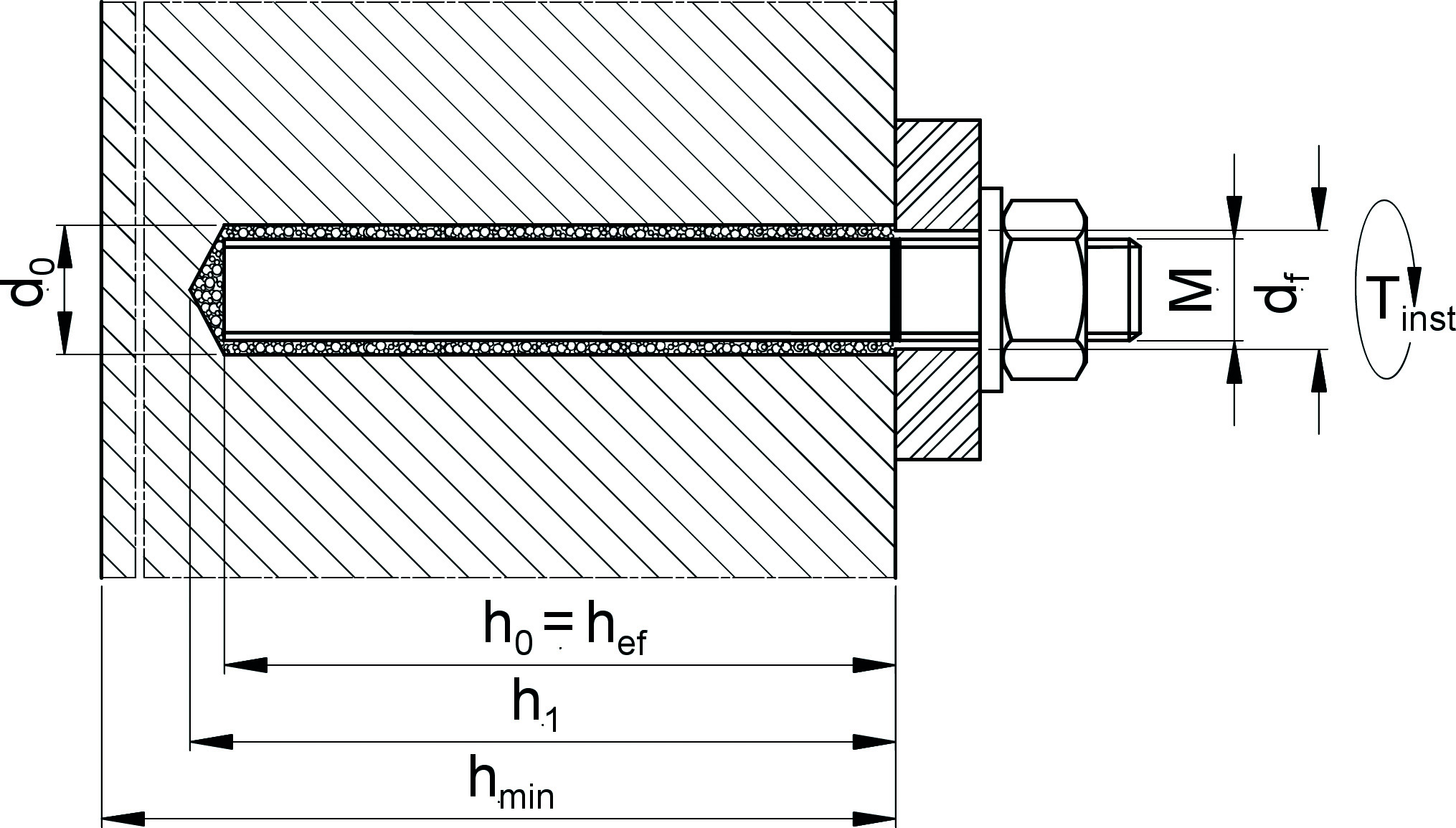

Montagedaten – Beton

Artikel	Verankerungstiefen für Gewindestangen	Montagedaten^*)
Artikel	h_ef [mm]	Bohrlochnenndurchmesser - d₀ [mm]	Bohrlochtiefe (zyl.) - h₀ ≥ [mm]	Durchgangsloch im Anbauteil - d_f ≤ [mm]	Schlüsselweite DIN 934 (ISO 4032) - SW	Montagedrehmoment T_inst,max[Nm]
KEM V + M8	80	10	80	9	13	10
KEM V + M10	90	12	90	12	17	20
KEM V + M12	110	14	110	14	19	40
KEM V + M16	125	18	125	18	24	80
KEM V + M20	170	24	170	22	30	120
KEM V + M24	210	28	210	26	36	160
KEM V + M30	270	35	270	33	46	200

^*)Montagekenndaten für Betonstähle siehe ETA-08/0383

Technische Hinweise

Autres

kem-up-vinylester-fire-tr020-18-06-2018-en.pdf (335.18 KB)

1683-kem-up-941-942-943.pdf (2.13 MB)

kem-up-vinylester-eta-08-0383-en-op1-seismic-2018-12-04-2873-cpr-m-527-12-10-2020.pdf (348.77 KB)

kem-up-vinylester-eta-12-0543-en-masonry-2021-02-15-2873-cpr-m-527-6-10-2020.pdf (356.72 KB)

Wählen Sie eine Website aus

Holzverbinder

Mechanische und chemische Dübel

Schrauben für den Holzbau

Quik Drive® System

Produkt-Details

Eigenschaften

Vorteile

Material

Anwendung

Anwendungsbereich

Anwendbare Materialien

Technische Daten

Abmessungen

Produktmerkmale

Beton - Achs- / Randabstände, Bauteildicken

Charakteristische Zugtragfähigkeiten - N_Rk [kN] - Stahl 5.8

Charakteristische Quertragfähigkeiten - V_Rk [kN]

Design Zugtragfähigkeiten - N_Rd [kN] - Stahl 5.8

Design Quertragfähigkeiten - V_Rd [kN]

Zulässige Zugtragfähigkeiten - N_Rk [kN] - Stahl 5.8

Zulässige Quertragfähigkeiten - V_zul [kN]

Charakteristische Zugtragfähigkeiten Seismic C1 - N_Rk,eq,c1 [kN] - Stahl 5.8

Charakteristische Quertragfähigkeiten Seismic C1 - inkl. Verfüllscheibe - V_Rk,eq,c1 [kN]

Charakteristische Quertragfähigkeiten Seismic C1 - ohne Verfüllscheibe - V_Rk,eq,c1 [kN]

Design Zugtragfähigkeiten Seismic C1 - N_Rd,eq,c1 [kN] - Stahl 5.8

Design Quertragfähigkeiten Seismic C1 - inkl. Verfüllscheibe - V_Rd,eq,c1 [kN]

Design Quertragfähigkeiten Seismic C1 - ohne Verfüllscheibe - V_Rd,eq,c1 [kN]

Zulässige Zugtragfähigkeiten Seismic C1 - N_zul,eq,c1 [kN] - Stahl 5.8

Zulässige Quertragfähigkeiten Seismic C1 - inkl. Verfüllscheibe - V_zul,eq,c1 [kN]

Zulässige Quertragfähigkeiten Seismic C1 - ohne Verfüllscheibe - V_zul,eq,c1 [kN]

MAUERWERK - Zulässige Zug- / Querlasten - Vollziegel - fbk ≥ 28 MPa - ρ ≥ 1,6 kg/dm3

MAUERWERK - Zulässige Zug- / Querlasten - Lochziegel double UNI - fbk ≥ 28 MPa - ρ ≥ 1,2 kg/dm3 EN 771-1

MAUERWERK - Zulässige Zug- / Querlasten - Lochziegel - fbk ≥ 6 MPa - ρ ≥ 0,6 kg/dm3 EN 771-1

Installation

Installation

Montagedaten – Beton

Technische Hinweise

Autres

Eignungsnachweise

Technische Bewertung (ETA)

Verwandte Produkte

Statikmischer

Siebhülse

Auspresspistolen

Über Simpson Strong-Tie®

Simpson Strong-Tie Deutschland

Telefon

E-Mail

Website

Copyright (de-DE)
