KIT FIX PPA

Fester Stützenfuß - PPA100

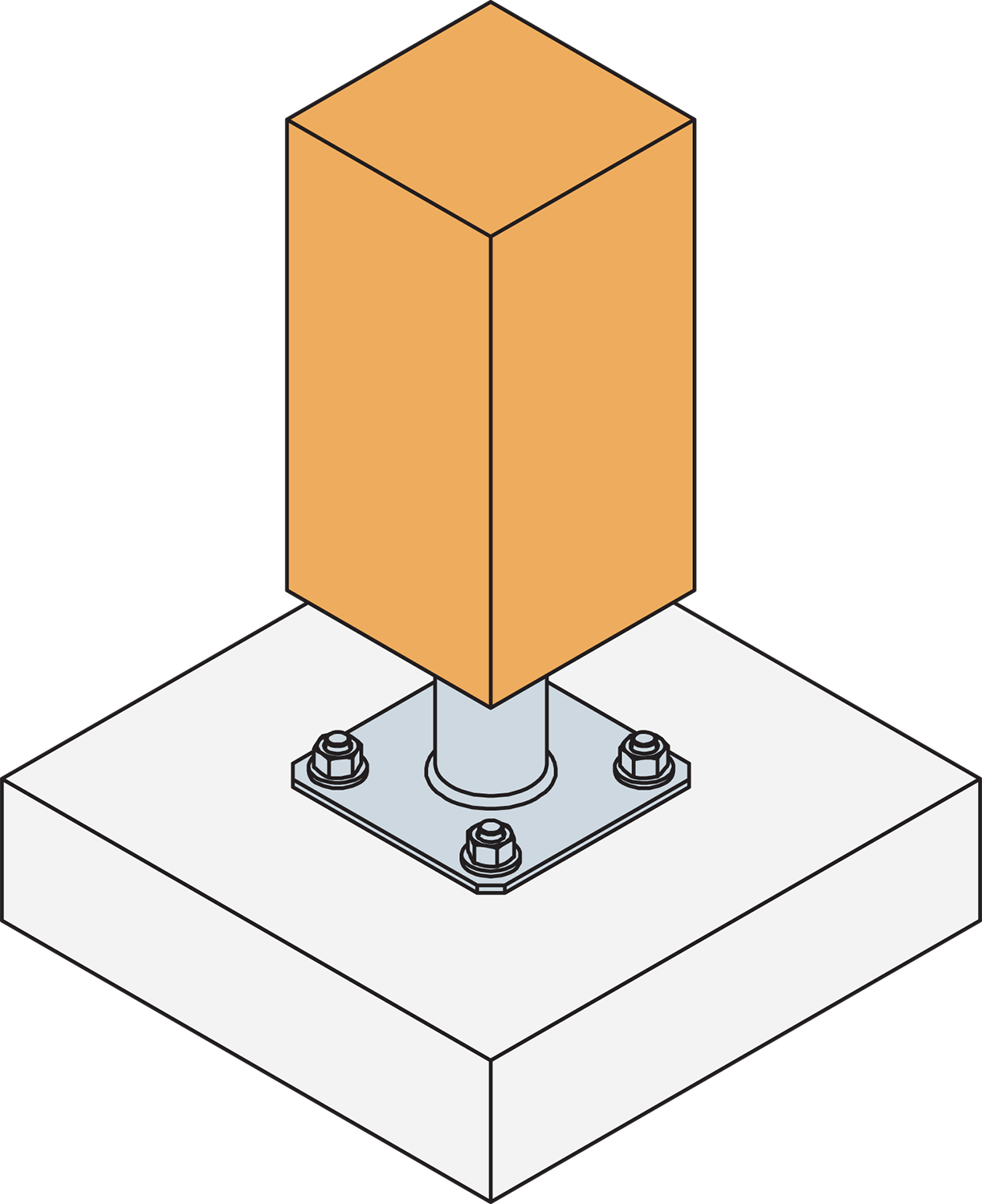

Die PPA Stützenfüße sind für die Aufständerung von Wandkonstruktionen und Veranden vorgesehen.



Nutzungsklasse 3

Produkt-Details

Bilder

Verwendete Befestigungen für Stützenfuß Typ PPA

Eigenschaften

Material

Stahlqualität:

S 235 JR gemäß DIN EN 10025

Korrosionsschutz:

nach Bearbeitung rundumfeuerverzinkt; Zinkschichtdicke ca. 55 μm gemäß DIN EN 1461

Vorteile

  • Die PPA Stützenfüße sind stückverzinkt und bestehen aus einem Stahlrohr mit angeschweißter Kopf- und Fußplatte.
  • Die Schrauben und Ankerbolzen dienen der konstruktiven Lagesicherung.
  • Dieses KIT-Fix ist inklusive Befestigungsmaterial in verzinkter Ausführung.

Anwendung

Anwendbare Materialien

Auflager:

  • Beton

Aufzulagerndes Bauteil:

  • Holz, Holzwerkstoffe

Anwendungsbereich

  • Die PPA Stützenfüße sind für die Aufständerung von Wandkonstruktionen und Veranden gedacht.

Technische Daten

Abmessungen

Abmessungen

Artikel Abmessungen [mm] Löcher obere Platte Löcher in der Fußplatte Kit-Zusammensetzung
A B D E F G t Ø12 [mm] Ø12 [mm]
KIT FIX PPA10010010013013010048.34441 PPA100 - 4 WA M10-78/5 - 4 LAG10080

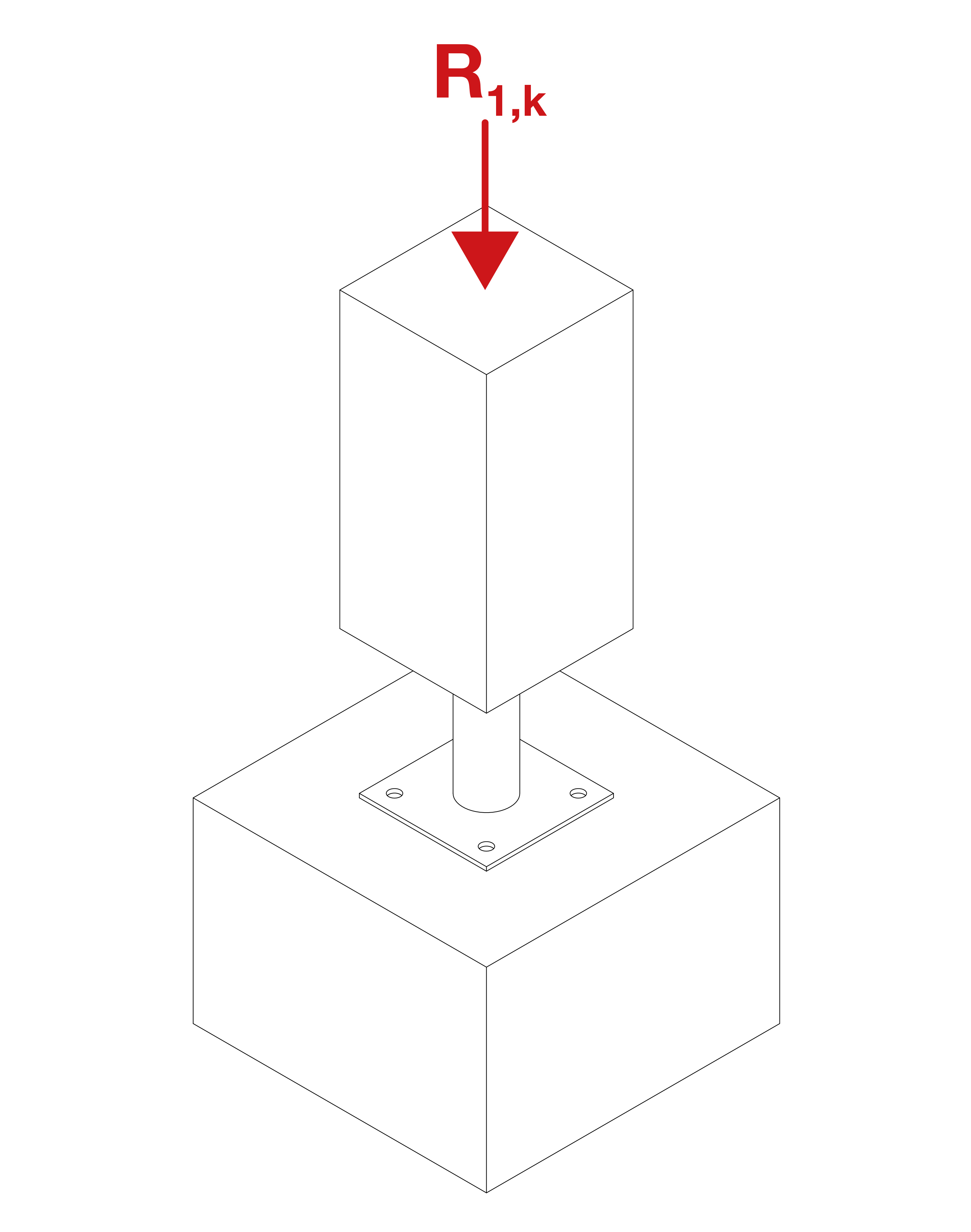

Tragfähigkeiten

Artikel Tragfähigkeiten - Balken an Beton
Verbindungsmittel Charakt. Werte der Tragfähigkeit - Holz C24 [kN]
In Stütze an Beton R1.k
Anzahl Typ Anzahl Typ
KIT FIX PPA1004Ø10x804Ø10*78,5/kmod^0,4

.

Installation

Installation

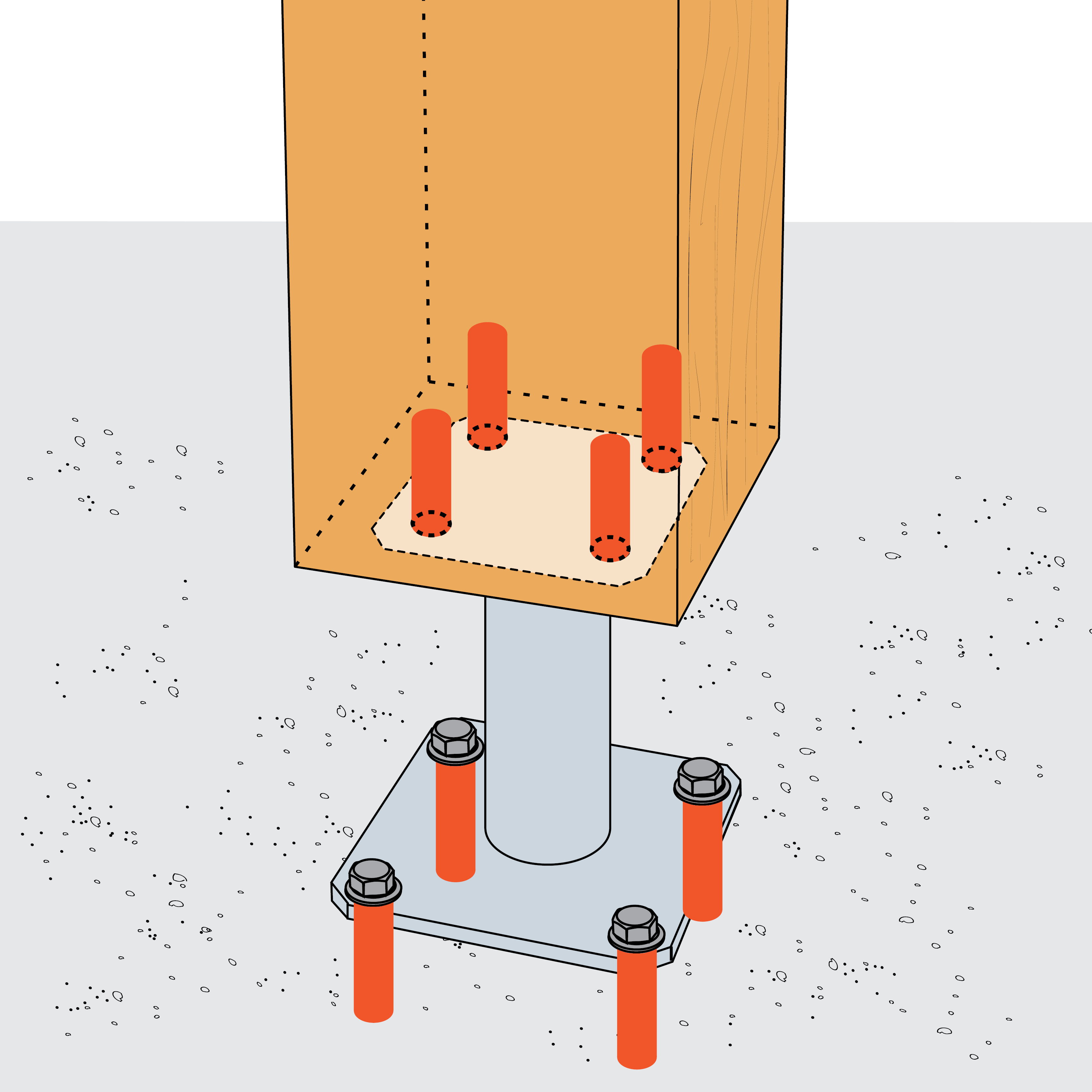

Befestigung

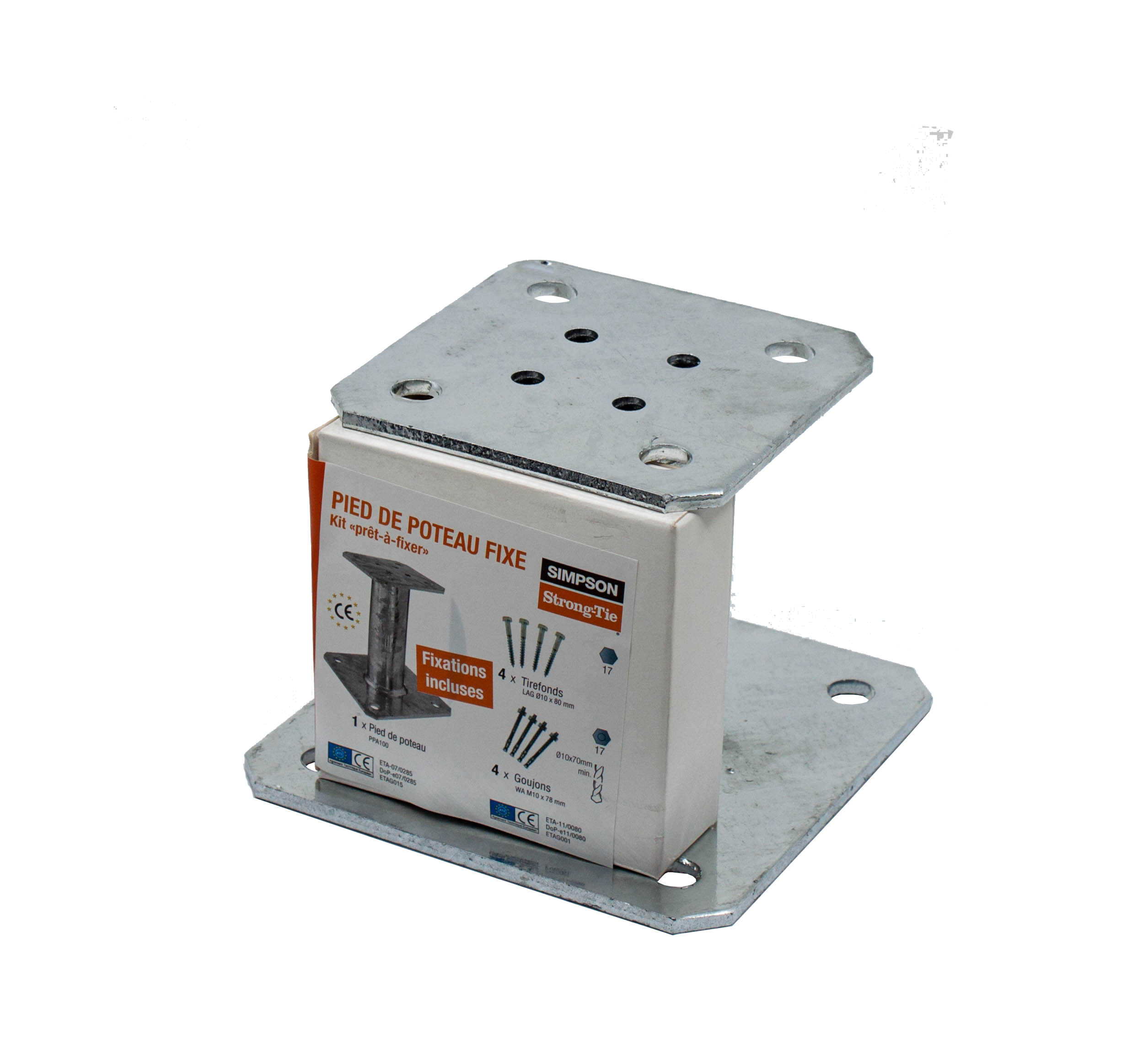

Das komplette Befestigungs-KIT enthält:

1x Stützenfuß, 4x SK Holzschrauben 10,0x80 mm verzinkt, sowie 4 x Bolzenanker WA M10x78 verzinkt

Anschluss an Holzstütze:

  • Schrauben

an Betonfundament:

  • Bolzenanker WA M10-78/5

        alternativ

  • Injektionsmörtel VT-HP + Gewindestange (nicht im KIT enthalten)
