BSIL

Balkenschuh Typ IL

Die BSIL Balkenschuhe sind insbesondere zum Anschluss von Balken an Stützen konzipiert. Somit lassen sich bei 1-achsiger Belastung Balken an gleichbreite Stützen anschließen. Bei einer 2-achsigen Belastung sind die Randabstände (gemäß EC5 bzw. DIN 1052) der Nägel in der Stütze zu beachten.

Technisches Datenblatt

CE Kennzeichnung

ETA

Nutzungsklasse 2

In Connector Selector verfügbar

Produkt-Details

Bilder

Eigenschaften

Material

Stahlqualität:

S 250 GD +Z 275 gemäß DIN EN 10346

Korrosionsschutz:

275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm

Vorteile

Die Standardabmessungen sind den Leimholzbreiten 90, 100, 115 und 120 mm angepaßt. Die mind. Holzbreite beträgt 60 mm.
Die Länge des ausgefalteten Blechs, aus dem diese Balkenschuhe hergestellt werden, muß durch 20 teilbar sein. (Breite des Balkenschuhs + 2 × Höhe in mm).
Die BSIL Balkenschuhe sind für den Anschluss von Balken an Stützen mit gleichen Breitenmaßen geeignet.

Anwendung

Anwendbare Materialien

Auflager:

Holz, Holzwerkstoffe

Aufzulagerndes Bauteil:

Holz, Holzwerkstoffe

Anwendungsbereich

Für Anschlüsse von Nebenträgern aus Holz oder Holzwerkstoffen an Hauptträger, sowie vorrangig an Stützen aus Holz/Holzwerkstoffen.

Technische Daten

Abmessungen

Abmessungen

Artikel	Abmessungen [mm]						Löcher im Hauptträger	Löcher im Nebenträger
Artikel	A	B	C	D	F	t	Ø5 [mm]	Ø5 [mm]
BSIL90/195-R	90	195	60	40	62	2	18	20
BSIL90/235	90	235	60	40	62	2	22	24
BSIL100/190	100	190	60	40	62	2	18	20
BSIL100/230	100	230	60	40	62	2	20	24
BSIL115/223-R	115	223	60	40	62	2	20	22
BSIL120/180	120	180	60	40	62	2	16	18
BSIL120/220	120	220	60	40	62	2	20	22

HT = Hauptträger bzw. Stütze

NT = Nebenträger

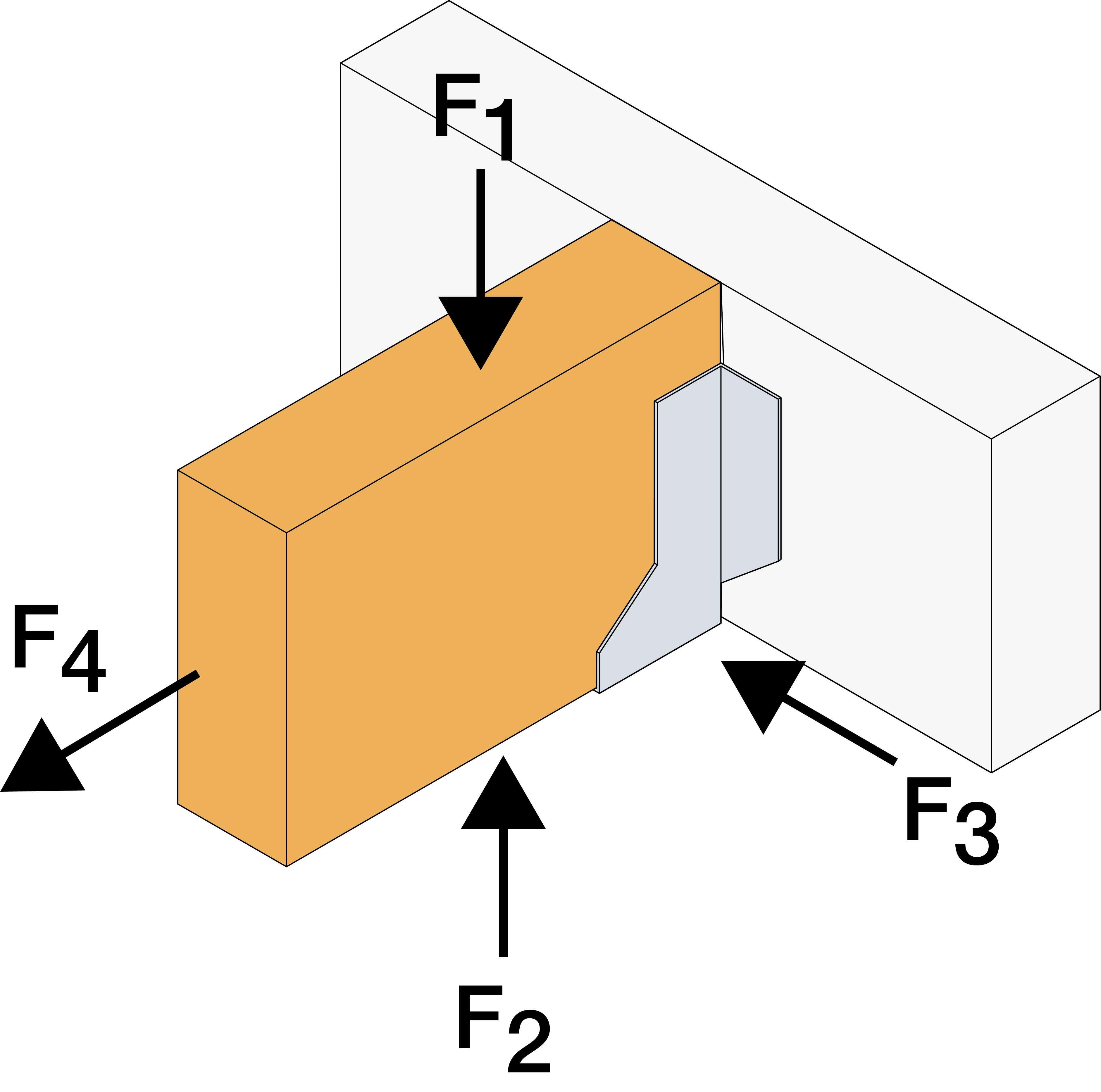

kombinierte Belastung:

Charakteristische Tragfähigkeiten - Holz an Holz - Vollausnagelung

Artikel	Verbindungsmittel		Charakter. Tragfähigkeiten - Nadelholz C24 [kN]
	Hauptträger	Nebenträger	R_1.k		R_2.k		R_3.k
	Anzahl	Anzahl	CNA4,0x50	CNA4,0x60	CNA4,0x50	CNA4,0x60	CNA4,0x50	CNA4,0x60
BSIL90/195-R	18	18	22.5	26.6	22	26.1	10.8	11.5
BSIL90/235	22	22	30.6	35.7	30.1	35.2	12.9	13.7
BSIL100/190	18	16	21.8	25.9	18.8	22.5	11.2	12
BSIL100/230	22	20	29.9	35	26.8	31.8	12.9	14.1
BSIL115/223-R	20	20	27.6	32.3	26	30.6	13.1	13.9
BSIL120/180	16	16	19.4	23	18.2	21.7	11.5	12.3
BSIL120/220	20	20	27.3	31.9	26	30.6	13.4	14.2

Charakteristische Tragfähigkeiten - Balken an Balken - Teilausnagelung

Artikel	Verbindungsmittel		Charakter. Tragfähigkeiten - Nadelholz C24 [kN]
	Hauptträger	Nebenträger	R_1.k		R_2.k		R_3.k
	Anzahl	Anzahl	CNA4,0x50	CNA4,0x60	CNA4,0x50	CNA4,0x60	CNA4,0x50	CNA4,0x60
BSIL90/195-R	8	8	11.3	13.1	10.6	12.4	5.2	5.5
BSIL90/235	10	10	15.2	17.5	14.5	16.8	6.1	6.6
BSIL100/190	8	8	11	12.9	10.6	12.4	5.5	5.8
BSIL100/230	10	10	14.9	17.2	14.5	16.8	6.4	6.8
BSIL115/223-R	10	10	14.4	16.7	13	15.3	7.3	7.8
BSIL120/180	8	8	10.3	12.1	9.1	10.9	6.3	7
BSIL120/220	10	10	14.2	16.5	13	15.3	7.4	7.9

Eignungsnachweise

Leistungserklärung (DoP)

de-dop-e06-0270-issue-6.pdf (99.54 KB)

2018-02-16

de-dop-e06-0270-issue-5.pdf (42.53 KB)

2017-05-02

de-dop-e06-0270-issue-4.pdf (42.51 KB)

2017-01-17

de-dop-e06-0270-issue-3.pdf (27.87 KB)

2013-06-20

cb0667582f32e42f91d108ea8f0bbfb7d3ee9238.pdf (35.71 KB)

2013-03-01

525718ad8c5e2133bc1d6dbbce4bd0829b2f970d.pdf (32.83 KB)

Technische Bewertung (ETA)

eta-060270-sst-rev-8-2022-2.pdf (10.42 MB)
