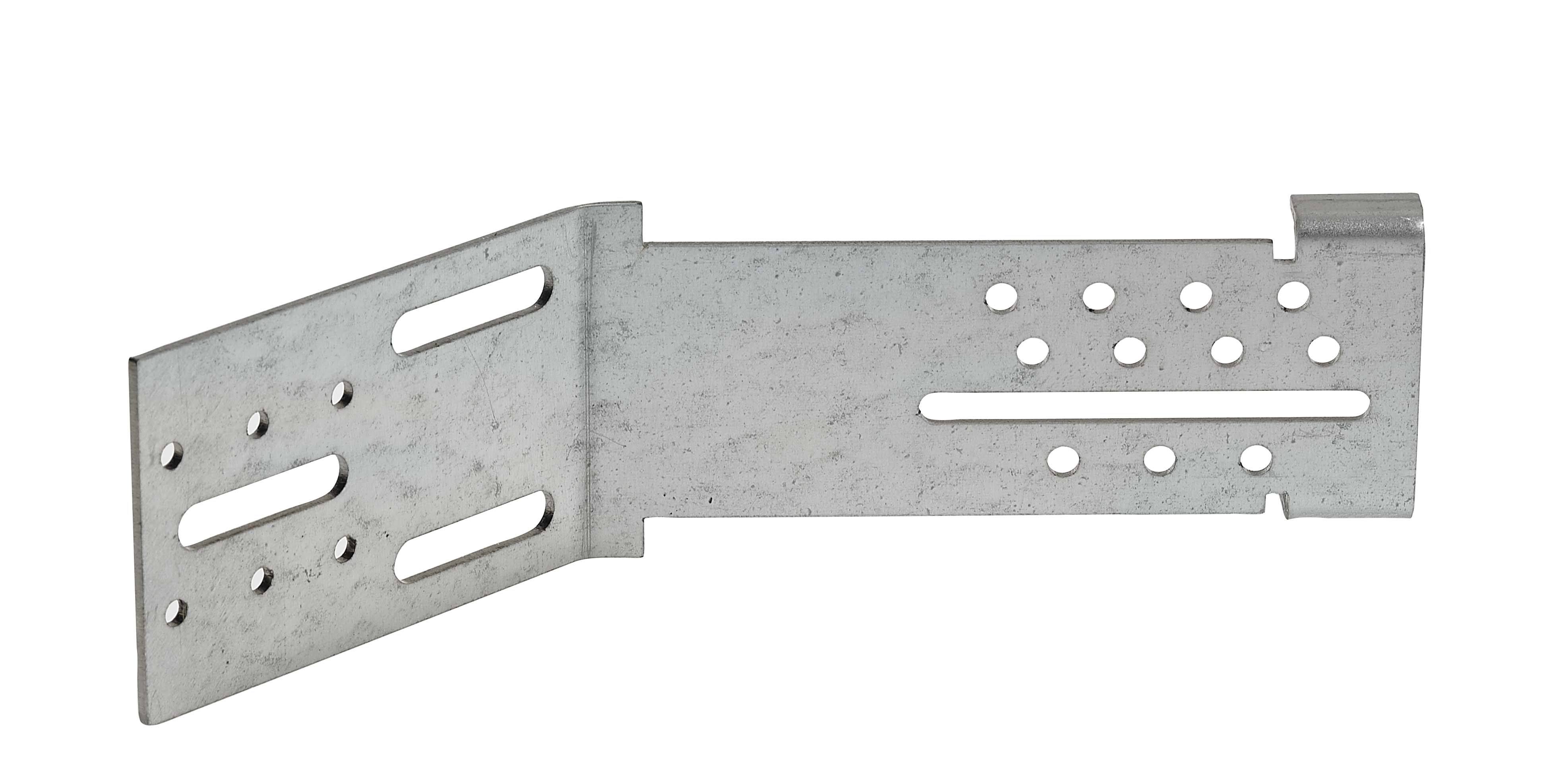

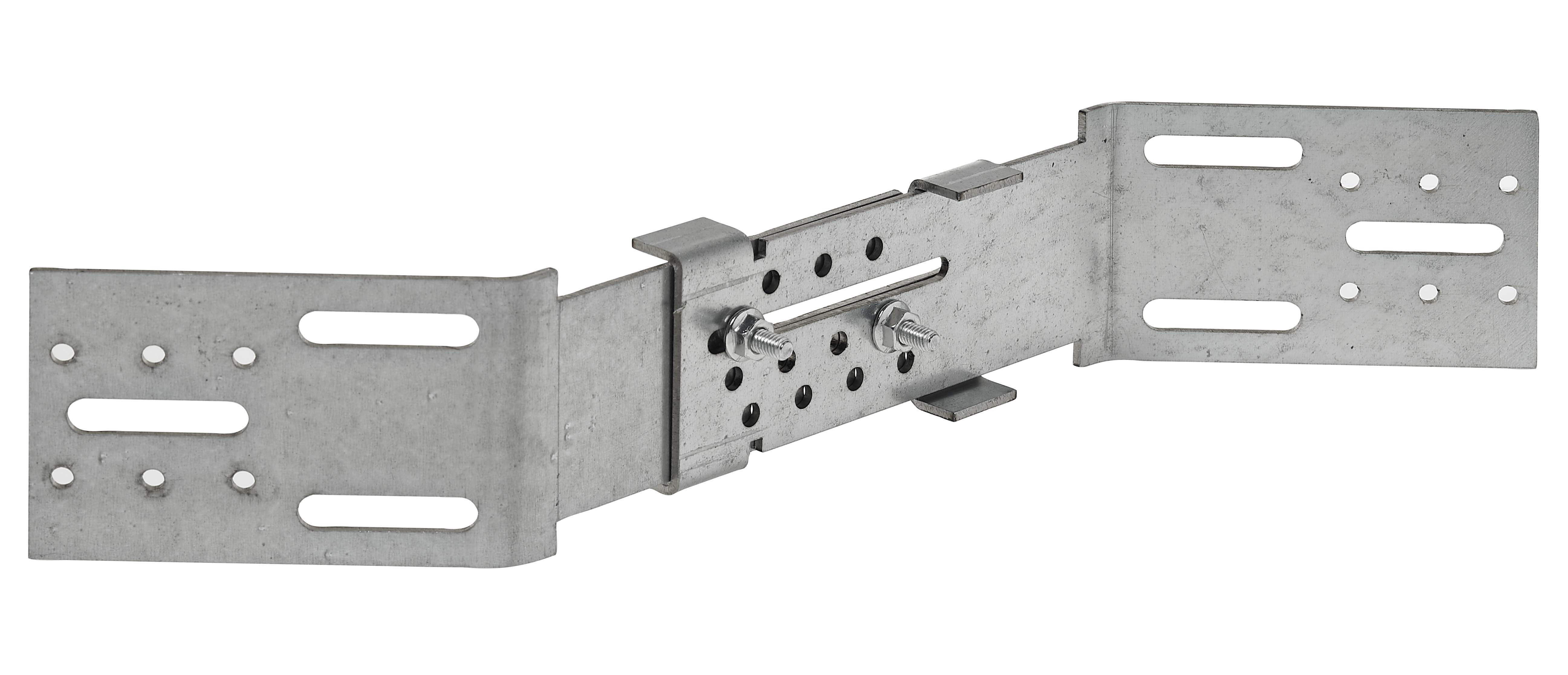

AB45C

Anschlusslasche für Eckstiele

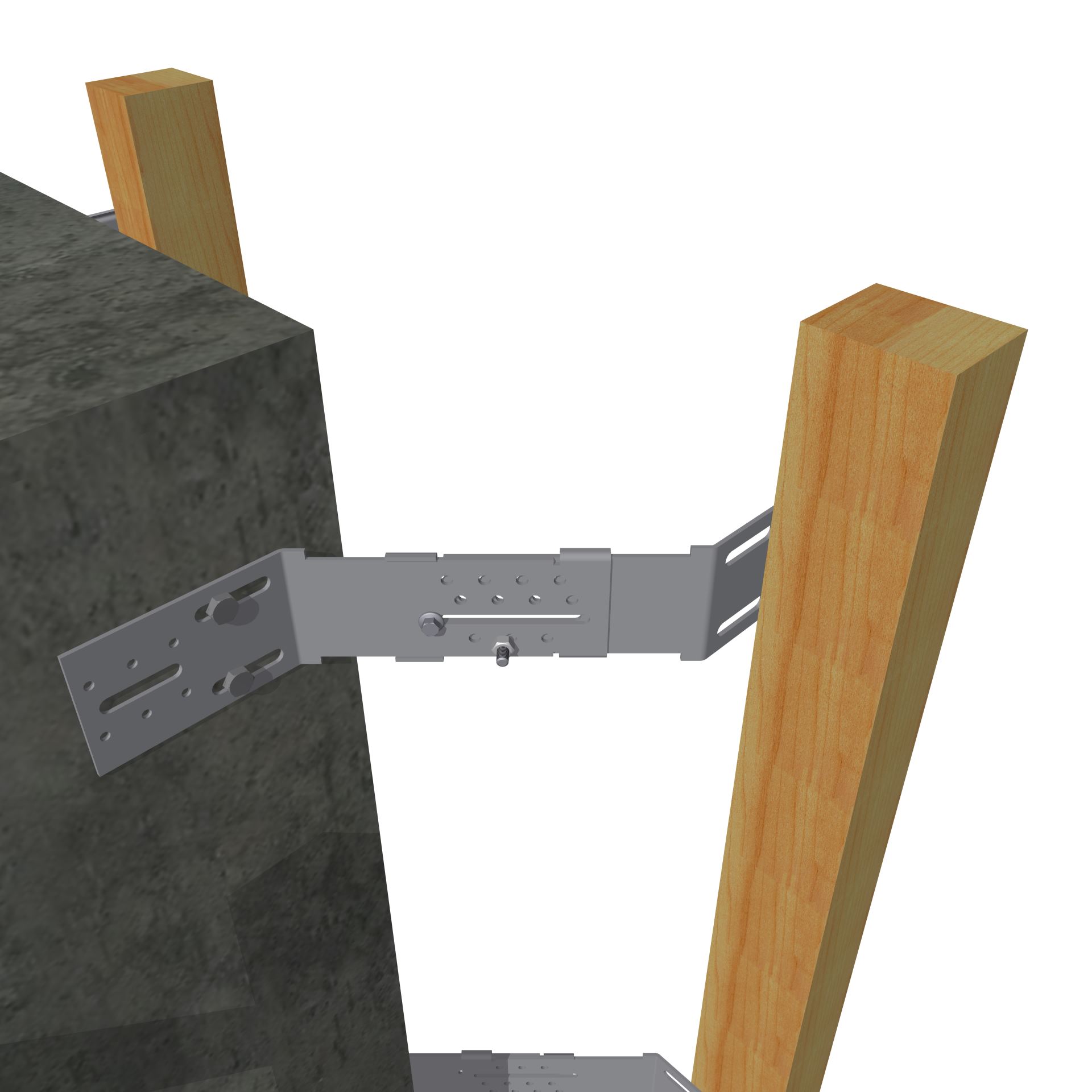

Die AB45C-Anschlusslasche wurde entwickelt, um vertikale Latten direkt an der Tragstruktur zu befestigen, ohne dass zusätzliche Latten erforderlich sind. Sie schafft einen Bereich für die Isolierung und / oder Belüftung zwischen der Wand und der Verkleidung des Gebäudes.


Nutzungsklasse 2
Innen
Galvanisch verzinkter Stahl Z275

Produkt-Details

Bilder

Eigenschaften

Material

Stahlqualität:

  •     S 250 GD +Z 275 gemäß DIN EN 10346

Korrosionsschutz:

  •     275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm



Vorteile

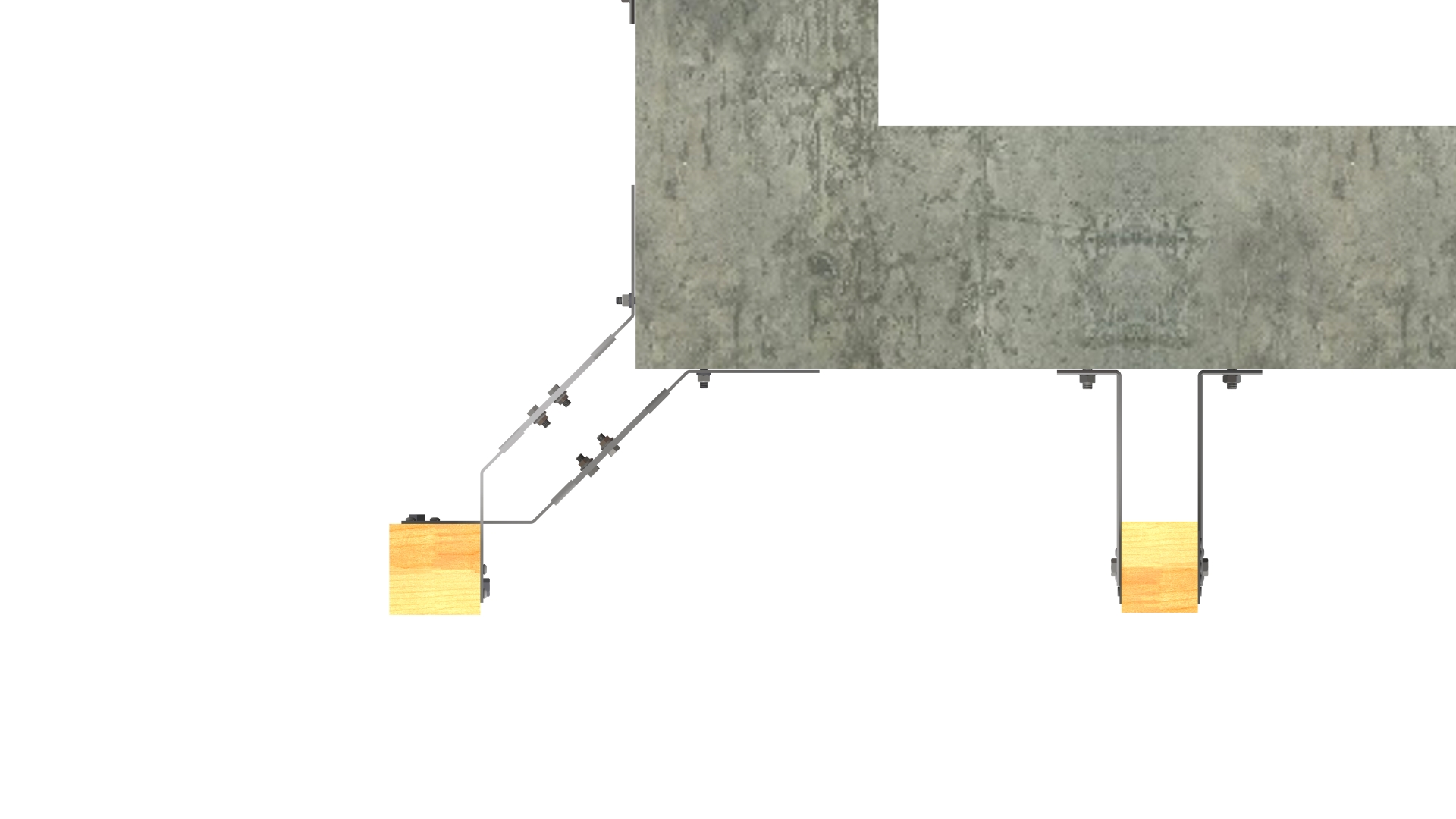

  • Hinterlüftete Fassaden: Befestigung ohne zusätzliche Latten, so auch im Eckbereich des Gebäudes möglich.



Anwendung

Anwendbare Materialien

Auflager:

  •     Holz, Holzwerkstoffe, Beton

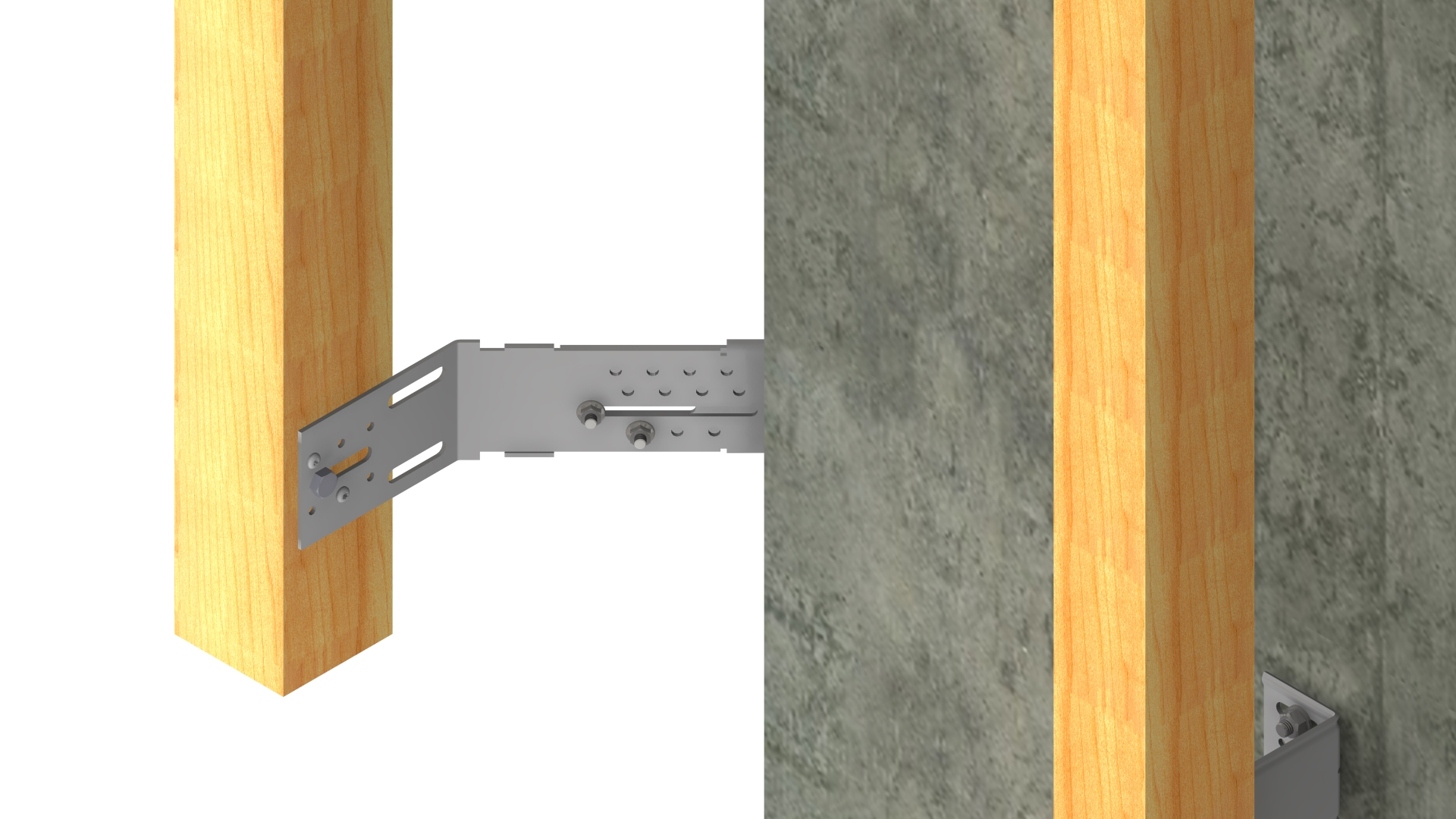

Aufzulagerndes Bauteil:

  •     Holz, Holzwerkstoffe



Anwendungsbereich

  • Hinterlüftete Fassaden
  • Isolierte Fassaden

Technische Daten

Abmessungen

Abmessung

Artikel Abmessungen [mm] Schenkel A Schenkel B
A B C t Ø6 Ø6.0x84 Ø5 Ø8,5x40
AB45C 155 108 70 2.5 11 1 6 3

Für AB45C gilt:

  • minimaler Abstand ab Wand bis Vorderkante Winkel = 120 mm
  • maximaler Abstand ab Wand bis Vorderkante Winkel = 180 mm

Charakter. Tragfähigkeit - 2 x ABC45 = 1 Anschlusslasche für Eckstiele

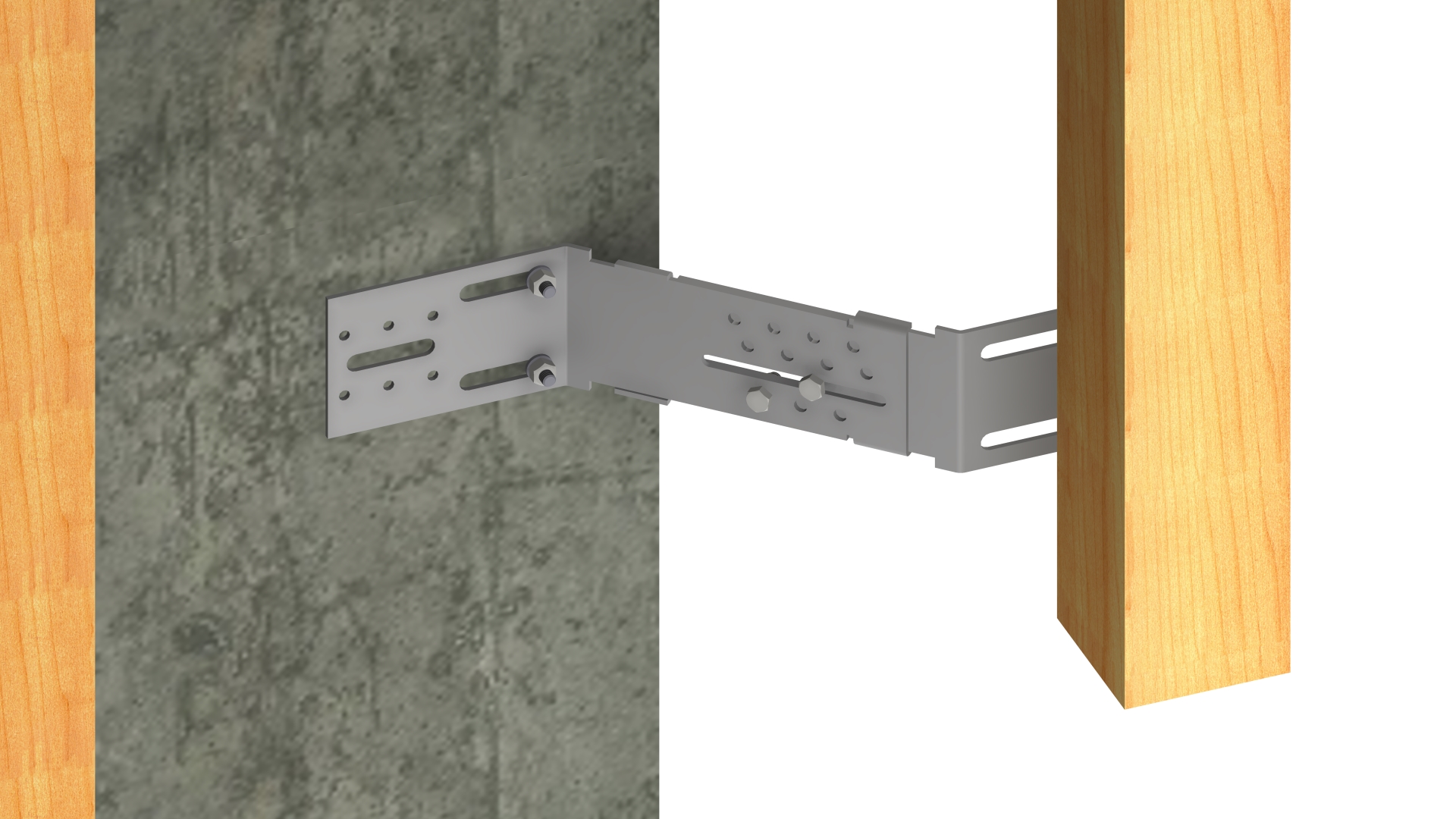

Artikel Tragfähigkeiten - Holz an Beton
Verbindungsmittel Charakter. Tragfähigkeit - 1 Anschlusslasche [kN]

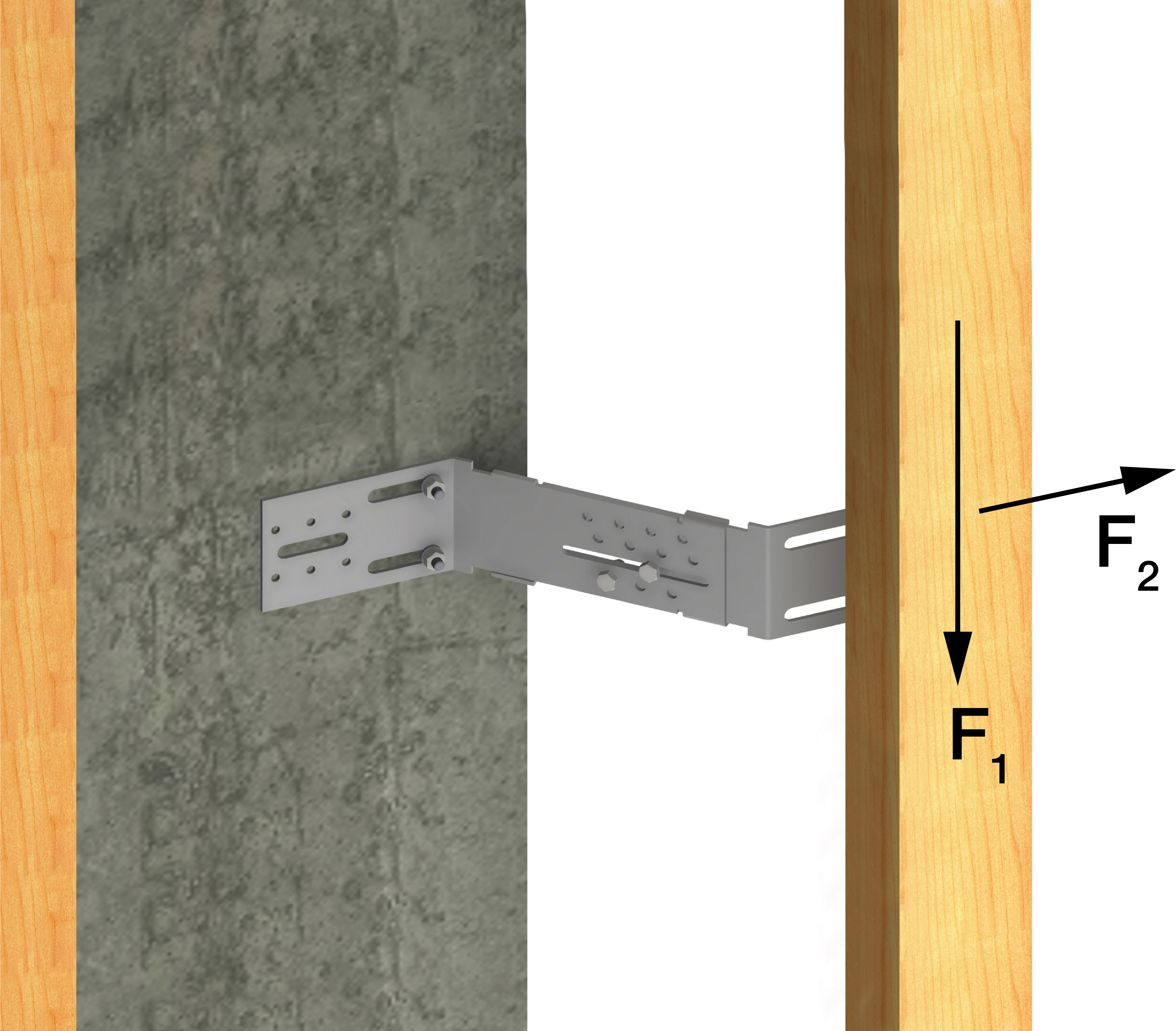

Schenkel B - Hauptträger Schenkel A Schenkel B - Holzlatte R1.k R2.k
Anzahl Typ Anzahl Typ Anzahl Typ Anzahl Typ 1 mm Verschiebung 3 mm Verschiebung
AB45CMIN 1 Ø8 1 Ø6 2 CSA Ø5x40 1 LAG Ø8,0x50 0.14 0.24 1.04
AB45CMAX 1 Ø8 1 Ø6 2 CSA Ø5x40 1 LAG Ø8,0x50 0.05 0.17 1.04
