BETA
Zuganker
Die BETA Zuganker werden als Zugverbindung von Holzbauteilen an Beton verwendet. Die Anbindung an die Stütze erfolgt mit CNA Kammnägeln oder CSA Schrauben. Der Zuganker muss mindestens 100 mm tief einbetoniert und zur vollen Verankerung
um einen Bewehrungsstahl geführt werden.
Es werden 5 verschiedene Größen produziert: 200, 300, 400, 500 und 600 mm Länge. Die Breite beträgt immer 40 mm.
Die angegebene Länge entspricht der Nutzlänge inkl. des abgekanteten, kurzen Schenkels (20 mm).
CE Kennzeichnung
ETA
Nutzungsklasse 2
Galvanisch verzinkter Stahl 20µm
Innen
Produkt-Details
Bilder
Eigenschaften
Anwendung
Technische Daten
Abmessungen
Abmessungen und charakteristische Werte
| Artikel | Abmessungen [mm] | Schenkel A | Schenkel B | ||||
|---|---|---|---|---|---|---|---|
| A | B | C | D | t | Ø5 | Ø5 | |
| BETA2/200 | 180 | 20 | 40 | 35 | 2 | 15 | 1 |
| BETA2/300 | 280 | 20 | 40 | 35 | 2 | 22 | 1 |
| BETA2/400 | 380 | 20 | 40 | 35 | 2 | 30 | 1 |
| BETA4/300 | 280 | 20 | 40 | 35 | 4 | 22 | 1 |
| BETA4/400 | 380 | 20 | 40 | 35 | 4 | 30 | 1 |
| BETA4/500 | 480 | 20 | 40 | 35 | 4 | 37 | 1 |
| BETA4/600 | 580 | 20 | 40 | 35 | 4 | 45 | 1 |

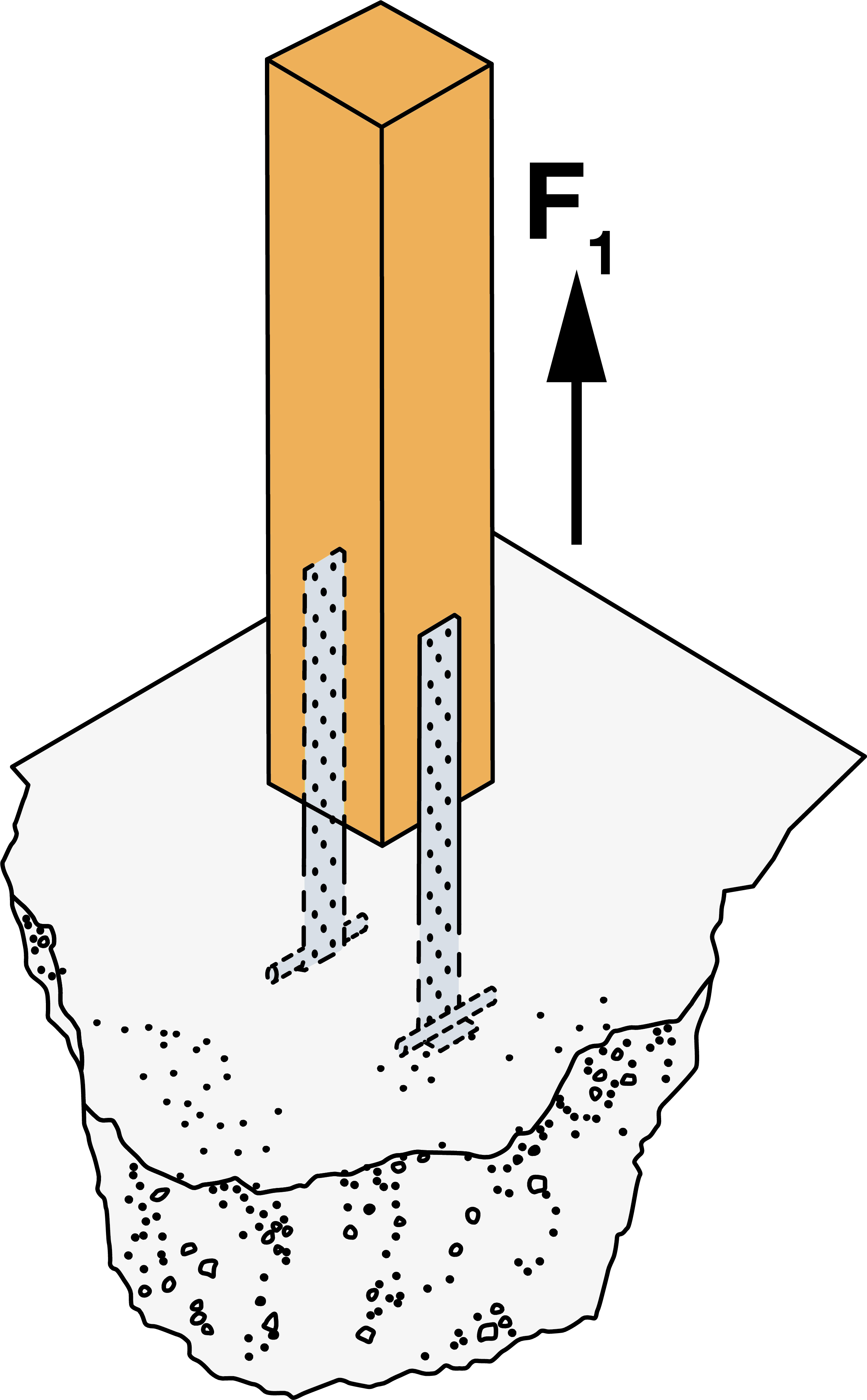

Produkt Tragfähigkeiten - 1 Zuganker
| Artikel | Verbindungsmittel | Charakteristische Tragfähigkeiten | |
|---|---|---|---|
| Schenkel A | [kN] | ||
| Anzahl | Typ | ||
| BETA2/200 | <15 | CNA4.0xl / CSA5.0xl | min. (nxRlat,k ; 16.7/kmod) |
| BETA2/300 | <22 | CNA4.0xl / CSA5.0xl | min. (nxRlat,k ; 16.7/kmod) |
| BETA2/400 | <30 | CNA4.0xl / CSA5.0xl | min. (nxRlat,k ; 16.7/kmod) |
| BETA4/300 | <22 | CNA4.0xl / CSA5.0xl | min. (nxRlat,k ; 33.4/kmod) |
| BETA4/400 | <30 | CNA4.0xl / CSA5.0xl | min. (nxRlat,k ; 33.4/kmod) |
| BETA4/500 | <37 | CNA4.0xl / CSA5.0xl | min. (nxRlat,k ; 33.4/kmod) |
| BETA4/600 | <45 | CNA4.0xl / CSA5.0xl | min. (nxRlat,k ; 33.4/kmod) |
R lat.k = charakteristische Tragfähihkeit der eingesetzten Verbindungsmittel (CNA / CSA)
n = Anzahl der Verbindungsmittel im Schenkel A ; mit neff gemäß Eurocode 5 (8.3.1.1)
