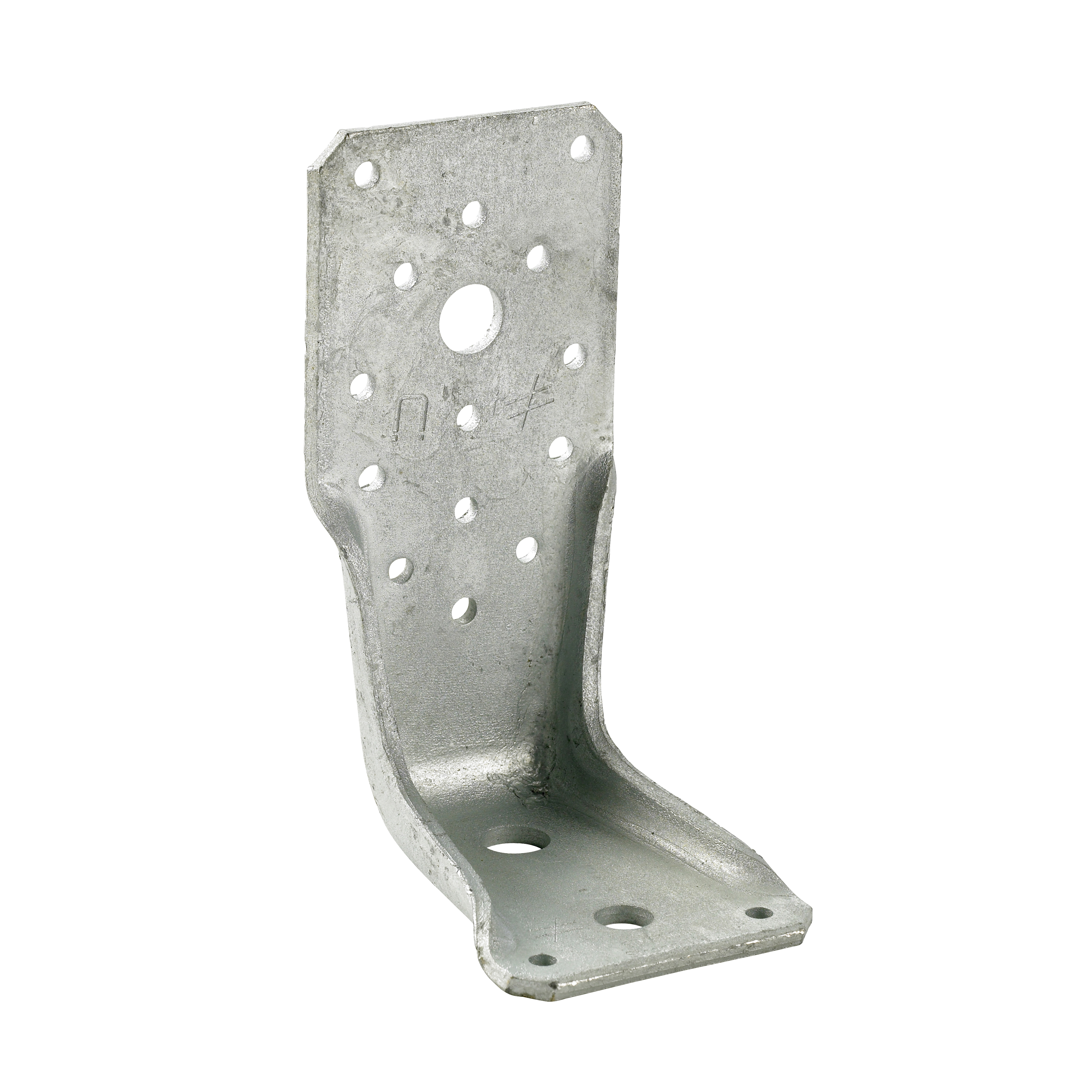

AKRS

Winkelverbinder rostfrei

Die AKR Winkelverbinder ermöglichen optimale Anschlüsse zwischen Holz und anderen Baustoffen, wie Beton, Stahl, etc.

Im kurzen Schenkel unterscheiden sich die Typen AKR und AKR…L durch das Loch bzw. Langloch für den Bolzen.

Wirtschaftliche Verbindungen von Holzbauteilen an Beton oder Stahl sind mit diesen Winkeln in vielen Bereichen möglich.

Balkenschuhe werden für den Anschluss von Nebenträger an Hauptträger oder an Stützen verwendet.

CE Kennzeichnung
ETA
Nutzungsklasse 3
Edelstahl
In Connector Selector verfügbar

Produkt-Details

Bilder

Befestigung Balken auf Beton
Befestigung mit SDS Schrauben

Eigenschaften

Material

Stahlqualität:

  • Edelstahl 1.4401 bzw. 1.4404 (V4A) gemäß EN10088.
  • Die von uns verwendeten Edelstahlsorten sind der Korrosionswiderstandsklasse III zuzuordnen

Vorteile

  • Belastbar in alle Richtungen an Balken und Stützen
  • Teil- oder Vollausnagelung
  • Ein- oder zweiseitige Anschlüsse
  • Mögliche Montage mit Abstand zum Auflager bei reinen Zuganschlüssen
  • Optimierte Bolzenausnutzung

Anwendung

Anwendbare Materialien

Auflager:

  • Beton, Stahl, reine Zuganschlüsse: auch Holz

Aufzulagerndes Bauteil:

  • Holz, Holzwerkstoffe

Anwendungsbereich

  • Holzverbinder aus dem Edelstahl mit der o.a. Werkstoffnummer sind für den Einsatz im Freien einschließlich Industrieatmosphäre und Meeresnähe geeignet.
  • Die statischen Werte der Standardartikel haben auch für die rostfreien Verbinder Gültigkeit.

Technische Daten

Abmessungen

Abmessungen und charakteristische Werte

Artikel Abmessungen [mm] Schenkel A Schenkel B Gewicht [kg]
A B C t Ø5 Ø13.5 Ø5 Ø11 Ø13.5 Ø13.5x25
AKR95S95856539-211-0.24
AKR135S13585653141211-0.3
AKR165S16585653151211-0.37
AKR205S20585653202211-0.43
AKR245S24585653222211-0.49
AKR285S28585653263211-0.56

Tragfähigkeiten: Vollausnagelung

Artikel Verbindungsmittel Charakter. Tragfähigkeit- 2 Winkelverbinder pro Verbindung [kN]
Schenkel A Schenkel B Nagelbild Nr. R1,k R2/3,k R4/5,k
Anzahl Typ Anzahl Typ CNA4,0x40 CNA4,0x50 CNA4,0x60 CNA4,0x40 CNA4,0x50 CNA4,0x60 CNA4,0x40 / 50 / 60
AKR95S8CNA*1Ø12*1min ( 17.55 ; 25.04/kmod + 13.2 )min ( 22.64 ; 25.04/kmod + 17.6 )min ( 26.48 ; 25.04/kmod + 22 )56.26.915.75 / kmod
AKR135S13CNA*1Ø12**5min ( 31.78 ; 25.04/kmod + 8.69 )min ( 40.69 ; 25.4/kmod + 11.58 )min ( 46.92 ; 25.04/kmod + 14.48 )810.111.215.75 / kmod
AKR165S------------
AKR205S14CNA*1Ø12**10min ( 33.42 ; 25.04/kmod + 8.68 )min ( 42.86 ; 25.04/kmod + 11.58 )min ( 49.6 ; 25.04/kmod + 14.48 )7.810.111.815.75 / kmod
AKR245S------------
AKR285S25CNA*1Ø12**15min ( 45.25 ; 25.04/kmod + 8.69 )min ( 58.98 ; 25.04/kmod + 11.58 )min ( 70.31 ; 25.04/kmod + 14.48 )8.911.614.115.75 / kmod

* Bolzenanker z. B. FM-753 CRACK oder gleichwertig, sind separat nachzuweisen.

Tragfähigkeiten: Teilausnagelung

Artikel Verbindungsmittel Charakteristische Werte der Tragfähigkeit Ri,k bei Teilausnagelung / 2 Winkel pro Anschluss [kN]
Schenkel A Schenkel B Nagelbild Nr. R1,k R2/3,k R4/5,k
Anzahl Typ Anzahl Typ CNA4,0x40 CNA4,0x50 CNA4,0x60 CNA4,0x40 CNA4,0x50 CNA4,0x60 CNA4,0x40 / 50 / 60
AKR95S5CNA*1Ø12**3min ( 10.3 ; 25.04/kmod + 12.62 )min ( 13.34 ; 25.04/kmod + 16.82 )min ( 15.72 ; 25.04/kmod + 21.04 )3.244.515.75 / kmod
AKR135S9CNA*1Ø12**6min ( 21.19 ; 25.04/kmod + 8.69 )min ( 27.21 ; 25.04/kmod + 11.58 )min ( 31.54 ; 25.04/kmod + 11.58 )5.97.58.415.75 / kmod
AKR165S11CNA*1Ø12**11min ( 29.22 ; 25.04/kmod + 8.68 )min ( 37.14 ; 25.04/kmod + 11.58 )min ( 42.32 ; 25.04/kmod + 14.48 )7.1910.415.75 / kmod
AKR205S8CNA*1Ø12**14min ( 17.08 ; 25.04/kmod + 1.6 )min ( 22.08 ; 25.04/kmod + 2.14 )min ( 25.9 ; 25.04/kmod + 2.68 )5.57815.75 / kmod
AKR245S9CNA*1Ø12**20min ( 14.28 ; 25.04/kmod + 3.14 )min ( 18.7 ; 25.04/kmod + 4.18 )min ( 22.54 ; 25.04/kmod + 5.22 )5.77.48.815.75 / kmod
AKR285S14CNA*1Ø12**17min ( 27.93 ; (25.04/kmod + 3.93 )min ( 36.23 ; 25.04/kmod + 5.24 )min ( 42.8 ; 25.04/kmod + 6.55 )5.57.38.815.75 / kmod

* Bolzenanker z. B. FM-753 CRACK oder gleichwertig, sind separat nachzuweisen.

Tragfähigkeiten: Stützenanschluss

Artikel Verbindungsmittel Charakteristische Werte der Tragfähigkeit Ri,k bei Stützenbefestigung / 2 Winkel pro Anschluss [kN]
Schenkel A Schenkel B Nagelbild Nr. R1,k R2/3,k R4/5,k
Typ Anzahl Anzahl Typ CNA4,0x40 CNA4,0x50 CNA4,0x60 CNA4,0x40 CNA4,0x50 CNA4,0x60 CNA4,0x40 / 50 / 60
AKR95S5CNA*1Ø12**2min ( 11.5 ; 25.04/kmod + 5.97 )min ( 14.78 ; 25.04/kmod + 7.97 )min ( 17.19 ; 25.04/kmod + 9.96 )3.54.4515.75 / kmod
AKR135S8CNA*1Ø12**7min ( 20.49 ; 25.04/kmod + 3.93 )min ( 26.13 ; 25.04/kmod + 5.24 )min ( 29.94 ; 25.04/kmod + 6.55 )5.677.915.75 / kmod
AKR165S------------
AKR205S8CNA*1Ø12**12min ( 14.3 ; 25.04/kmod + 3.94 )min ( 18.64 ; 25.04/kmod + 5.24 )min ( 22.24 ; 25.04/kmod + 6.56 )4.86.27.215.75 / kmod
AKR245S------------
AKR285S22CNA*1Ø12**16min ( 41.66 ; 25.04/kmod + 3.93 )min ( 54.19 ; 25.04/kmod + 5.24 )min ( 64.34 ; 25.04/kmod + 6.55 )5.87.69.315.75 / kmod

* Bolzenanker z. B. FM-753 CRACK oder gleichwertig, sind separat nachzuweisen.



Bemessung

 Wirkt eine Last F4/5, ergibt sich auf der Zugseite eine zusätzliche resultierende Beanspruchung auf den Bolzenanker von:
F*1,d = F4/5,d x (e - 16,5 mm) / (b + 83 mm).
Diese Last muss zur Last F1,d addiert werden.



Für die Überlagerung der Einwirkungen ist nachzuweisen:





Lastfaktoren zur Ermittlung der Bolzenkräfte / 2 Winkel pro Anschluss

Lastrichtungk_axk_lat
F1       Bolzen 1 u. 20,50,0
F2/3    Bolzen 1 u. 20,20,5
F4/5    Bolzen 1 ( aus F*_1,d )1,00,0
F4/5    Bolzen 20,51

Der Nachweis für die Befestigungsmittel im Beton/Stahl ist separat zu erbringen.

Installation

Installation

Befestigungsmittel

  • Für die Befestigung müssen rostfreie Kammnägel, Schrauben oder Bolzen der vergleichbaren Stahlqualität verwendet werden, um Kontaktkorrosion zu vermeiden.
