ABB40390S

Winkelverbinder rostfrei

Die ABB Winkelverbinder werden aus Edelstahl hergestellt und sind für tragende Holzkonstruktionen geeignet, bei denen eine höhere Anforderung an die Korrosionsbeständigkeit besteht.

Technisches Datenblatt

CE Kennzeichnung

ETA

Nutzungsklasse 3

Edelstahl

EPD

Produkt-Details

Bilder

Eigenschaften

Material

Stahlqualität:

Edelstahl 1.4401 bzw. 1.4404 (V4A) gemäß EN10088.
Die von uns verwendeten Edelstahlsorten sind der Korrosionswiderstandsklasse III zuzuordnen.

Vorteile

Lastaufnahme in allen Richtungen
Optimierte Tragfähigkeiten für Voll- und Teilausnagelung
Kompakte Ausbildung von tragfähigen Holz/Holz Anschlüssen

Anwendung

Anwendbare Materialien

Auflager:

Holz, geeignete Holzverkstoffe

Aufzulagerndes Bauteil:

Holz, geeignete Holzwerkstoffe

Anwendungsbereich

Holzverbinder aus dem Edelstahl mit der o.a. Werkstoffnummer sind für den Einsatz im Freien einschließlich Industrieatmosphäre und Meeresnähe geeignet.
Die statischen Werte der Standardartikel haben auch für die rostfreien Verbinder Gültigkeit.

Technische Daten

Abmessungen und charackteristische Werte

Abmessungen

Referenz	Verbinder Abmessungen
	Sonstiges		Produktabmessungen[mm]				Schenkel A[mm]	Schenkel B[mm]
	Menge pro Karton	Gewicht[kg]	A[mm]	B[mm]	C[mm]	Stärke[mm]	Rund	Rund
	Menge pro Karton	Gewicht[kg]	A[mm]	B[mm]	C[mm]	Stärke[mm]	Ø5[mm]	Ø5[mm]
ABB40390S	100.0	0.16	93	93	40	3	5	5

Tragfähigkeiten - Balken an Balken - Vollausnagelung

Referenz	Winkelverbinder-Tragfähigkeit
	Tragfähigkeiten - Balken an Balken - Vollausnagelung
	Verbindungsmittel		Charakteristische Tragfähigkeit C24 - 2 Winkelverbinder je Anschluss[kN]
	Schenkel A	Schenkel B	R₁,ₖ		R₂,ₖ=R₃,ₖ		R4,k = R5,k(1)
	Anzahl	Anzahl	mit CNA 4,0 × 40	CNA4,0x60	mit CNA 4,0 × 40	CNA4,0x60	mit CNA 4,0 × 40	CNA4,0x60
ABB40390S	3.0	5.0	min (3.0 ; 3,1 /kmod )	min (4,9; 4,4 /kmod )	2	2.8	1,4 /kmod^0,5	1,9 /kmod 0,5

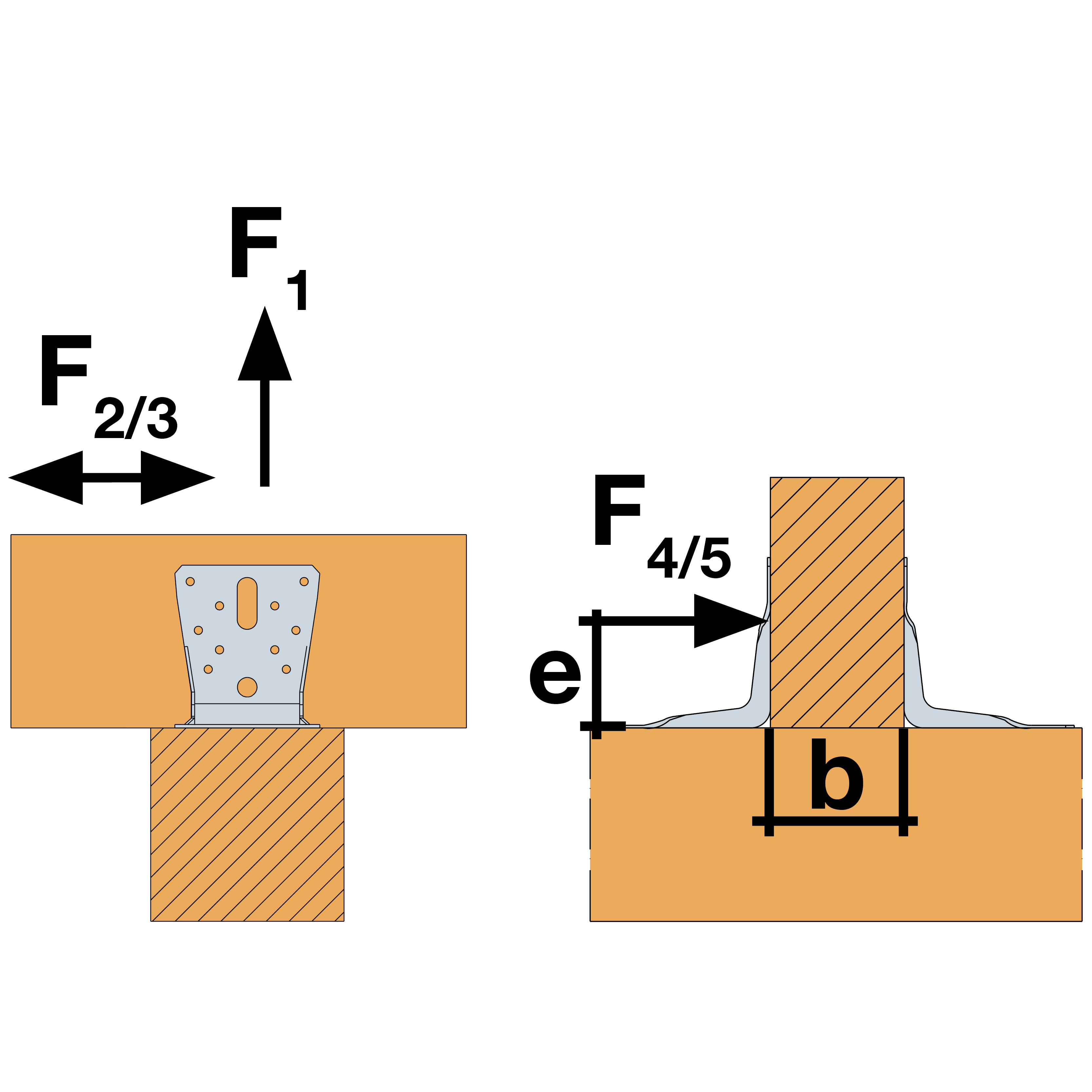

1) b = 75 mm ; e = 130 mm

Tragfähigkeiten - Balken an Balken - Teilausnagelung

Referenz	Winkelverbinder-Tragfähigkeit
	Tragfähigkeiten - Balken an Balken - Teilausnagelung
	Verbindungsmittel		Charakteristische Tragfähigkeit C24 - 2 Winkelverbinder je Anschluss[kN]
	Schenkel A	Schenkel B	R₁,ₖ		R₂,ₖ=R₃,ₖ		R4,k = R5,k(1)
	Anzahl	Anzahl	mit CNA 4,0 × 40	CNA4,0x60	mit CNA 4,0 × 40	CNA4,0x60	mit CNA 4,0 × 40	CNA4,0x60
ABB40390S	3.0	3.0	min (2,3; 2,0 /kmod )	min (3,1; 2,8 /kmod )	1.7	2.2	1,0 /kmod^0,5	1,3 /kmod^0,5

1) b = 75 mm ; e = 130 mm

Bemessung

Für die Überlagerung der Einwirkungen ist nachzuweisen:

$\sqrt{\left ( \frac {F_{1,d}} {R_{1,d}} + \frac {F_{4/5,d}}{R_{4/5,d}} \right )^2 + \left ( \frac{F_{2/3,d}}{R_{2/3,d}} \right )^2} \le 1$
