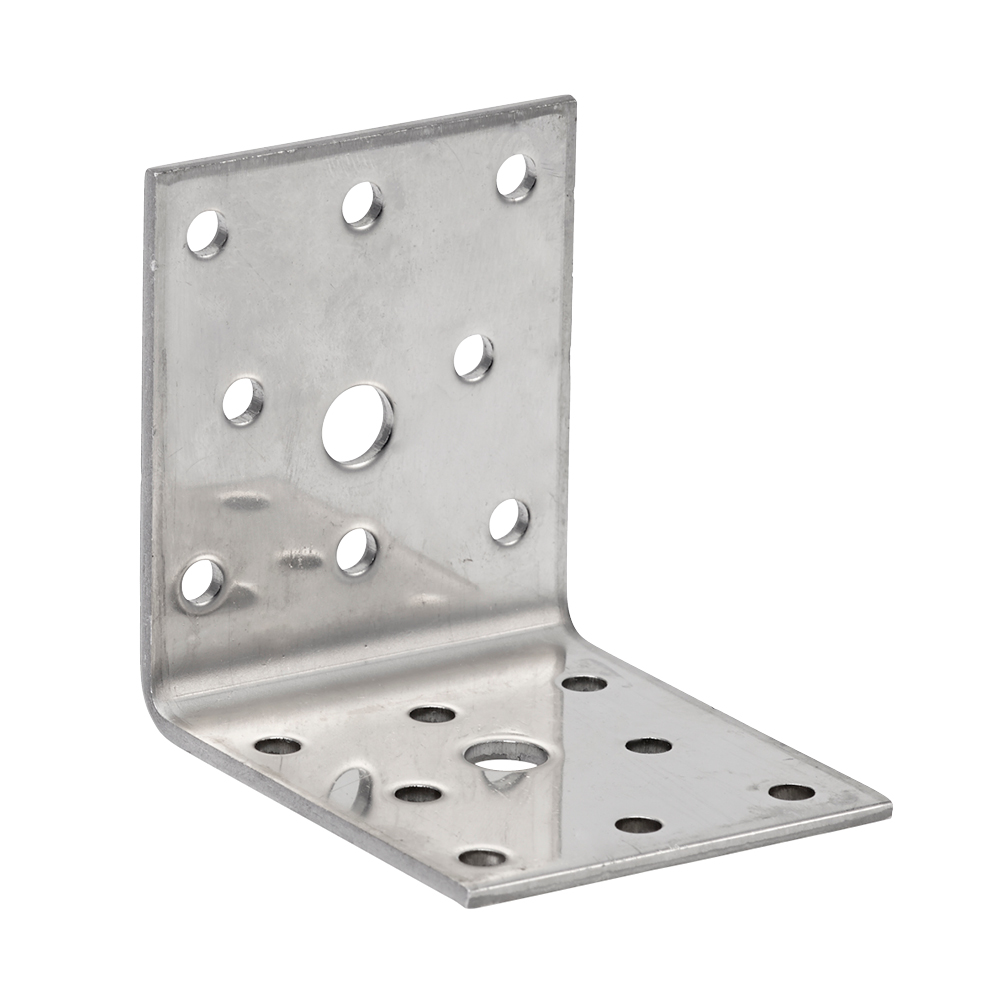

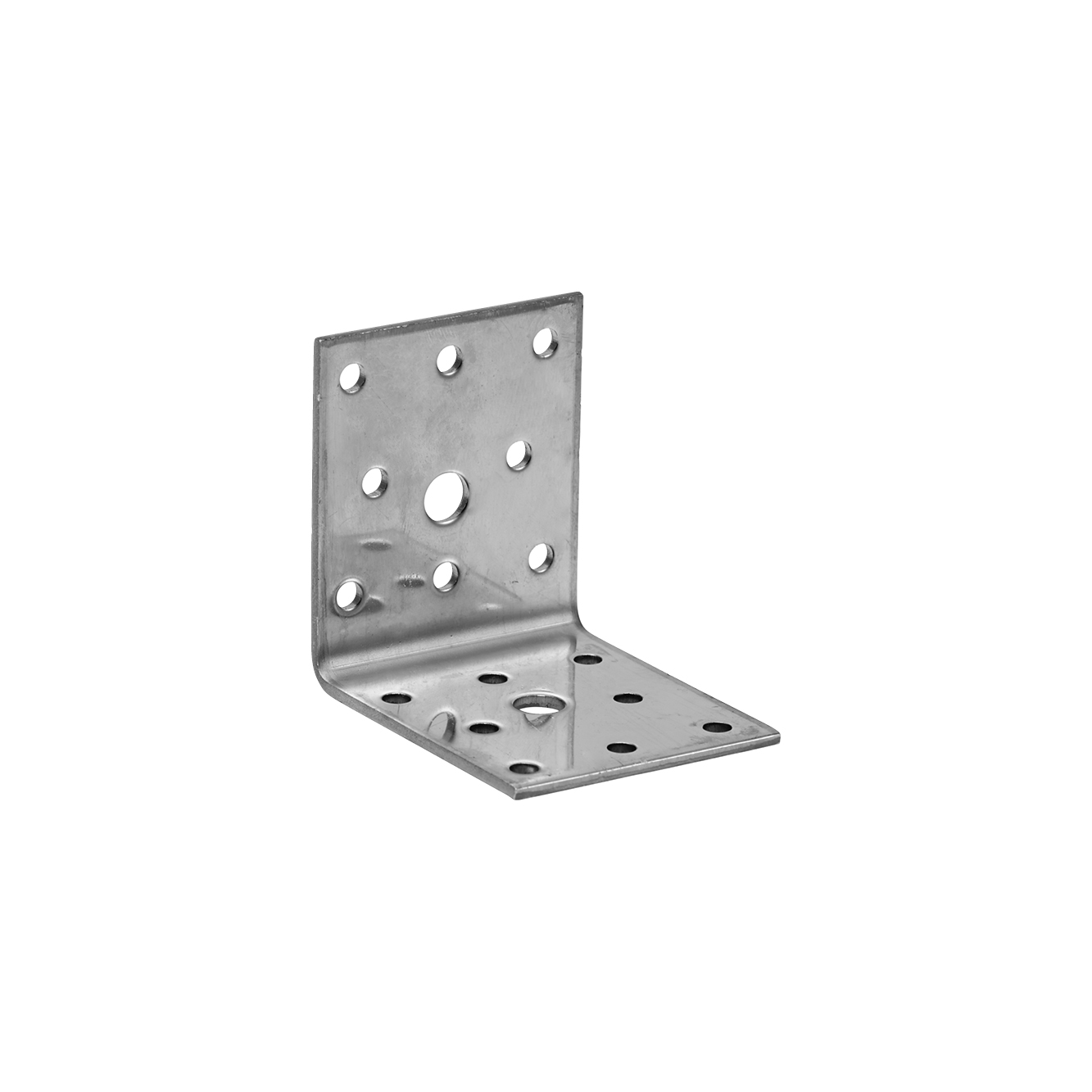

AB55365S

Winkelverbinder rostfrei

Die Winkelverbinder werden aus Edelstahl hergestellt und sind für tragende Holzkonstruktionen geeignet, bei denen eine höhere Anforderung an die Korrosionsbeständigkeit besteht. Sie werden für Holz / Holz oder Holz / Beton Anschlüsse in konstruktiven Bereichen eingesetzt.
Für eine gleichmäßige Lasteinleitung werden zwei Winkel je Anschluss empfohlen.

Nutzungsklasse 3
Edelstahl

Produkt-Details

Bilder

Eigenschaften

Material

Stahlqualität:

  • Edelstahl 1.4401 bzw. 1.4404 (V4A) gemäß EN10088.
  • Die von uns verwendeten Edelstahlsorten sind der Korrosionswiderstandsklasse III zuzuordnen.

Vorteile

  • Diverse Befestigungsmittel, Nägel, Schrauben oder Bolzen einsetzbar.

Anwendung

Anwendbare Materialien

Auflager:

  • Holz, geeignete Holzwerkstoffe, Beton

Aufzulagerndes Bauteil:

  • Holz, geeignete Holzwerkstoffe

Anwendungsbereich

  • Holz-Holz Anschlüsse bei kleinen Holzquerschnitten z.B. Pfetten auf Haupträger, Fenster- oder Fensterbankmontage.

Technische Daten

Abmessungen

Abmessungen und charakteristische Werte

Artikel Abmessungen und charackteristische Werte [mm] Schenkel A Schenkel B
A B C t Ø5 [mm] Ø8,5 [mm] Ø5 [mm] Ø8,5 [mm]
AB55365S6565552.58181

Installation

Installation

Befestigung

  • Für die Befestigung müssen rostfreie Kammnägel, Schrauben oder Bolzen der vergleichbaren Stahlqualität verwendet werden, um Kontaktkorrosion zu vermeiden.

CAD Bibliothek

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
Keine Daten verfügbar.
