ABR-S

Winkelverbinder mit Rippe (70S 90S 105S)

Die ABR Winkelverbinder mit Rippe werden aus Edelstahl hergestellt und sind für tragende Holzkonstruktionen geeignet, bei denen eine höhere Anforderung an die Korrosionsbeständigkeit besteht.
Sie sind besonders für Anschlüsse geeignet, bei denen große Kräfte übertragen werden müssen.

Technisches Datenblatt

CE Kennzeichnung

ETA

Korrosive Umgebung

Edelstahl A4

EPD

Nutzungsklasse 3

Produkt-Details

Bilder

Eigenschaften

Material

Stahlqualität:

Edelstahl 1.4401 bzw. 1.4404 (V4A) gemäß EN10088.
Die von uns verwendeten Edelstahlsorten sind der Korrosionswiderstandsklasse III zuzuordnen.

Vorteile

Lastaufnahme in allen Richtungen
Optimierte Tragfähigkeiten für Voll- und Teilausnagelung
Ausbildung von Holz / Holz -Anschlüssen, sowie Holz / Beton - Anschlüssen
hohe Korrosionsbeständigkeit

Anwendung

Anwendbare Materialien

Auflager:

Holz, Holzverkstoffe, Beton, Stahl

Aufzulagerndes Bauteil:

Holz, Holzwerkstoffe

Anwendungsbereich

ABR Winkelverbinder mit Rippe sind besonders für Anschlüsse geeignet, die große Kräfte übertragen müssen, z.B. für Anschlüsse Sparren auf Pfetten und Pfetten auf Holzträger.

Technische Daten

Abmessung

Abmessungen

Referenz	Verbinder Abmessungen
	Sonstiges		Produktabmessungen[mm]				Schenkel A[mm]			Schenkel B[mm]
	Menge pro Karton	Gewicht[kg]	A[mm]	B[mm]	C[mm]	Stärke[mm]	Rund			Rund
	Menge pro Karton	Gewicht[kg]	A[mm]	B[mm]	C[mm]	Stärke[mm]	Ø5[mm]	Ø8,5[mm]	Ø11[mm]	Ø5[mm]	Ø8,5[mm]	Ø11[mm]

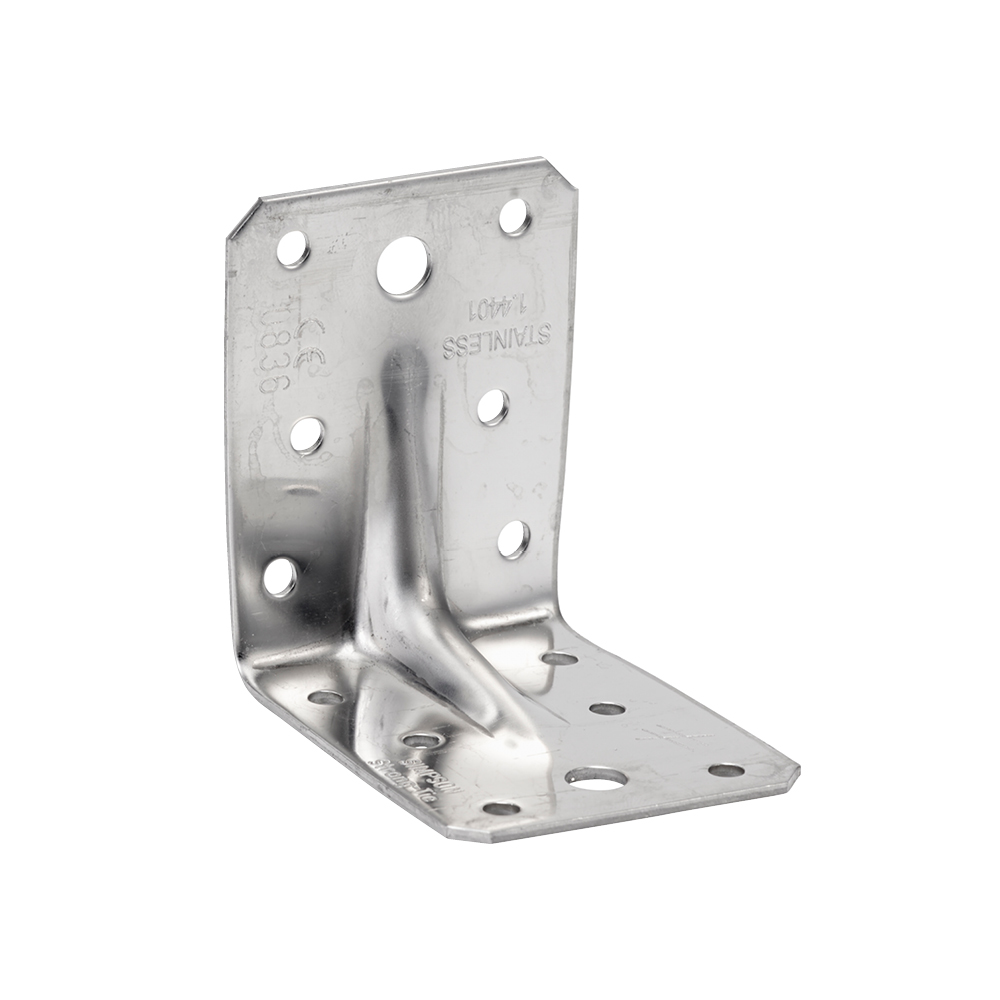

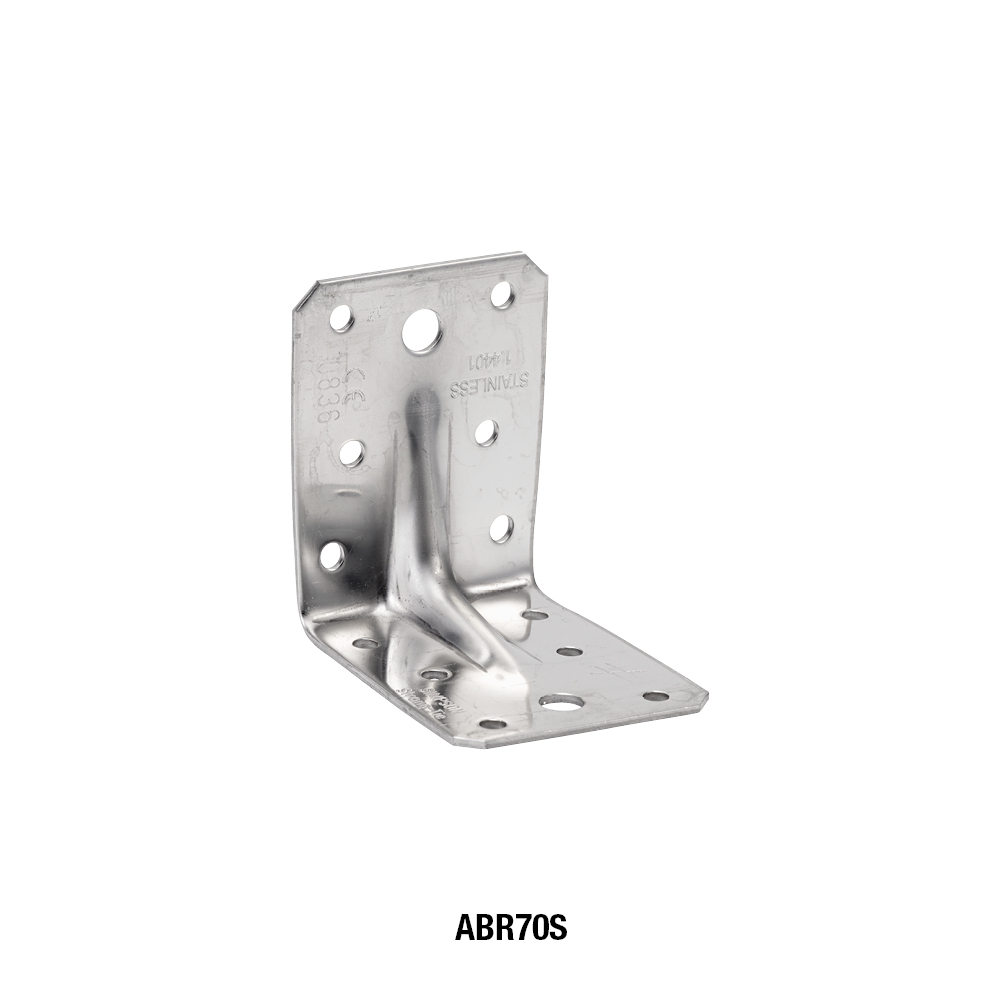

ABR70S	100.0	0.11	70	70	55	2	6	1	-	6	1	-
ABR90S	50.0	0.2	90	90	65	2.5	10	-	1	10	-	1

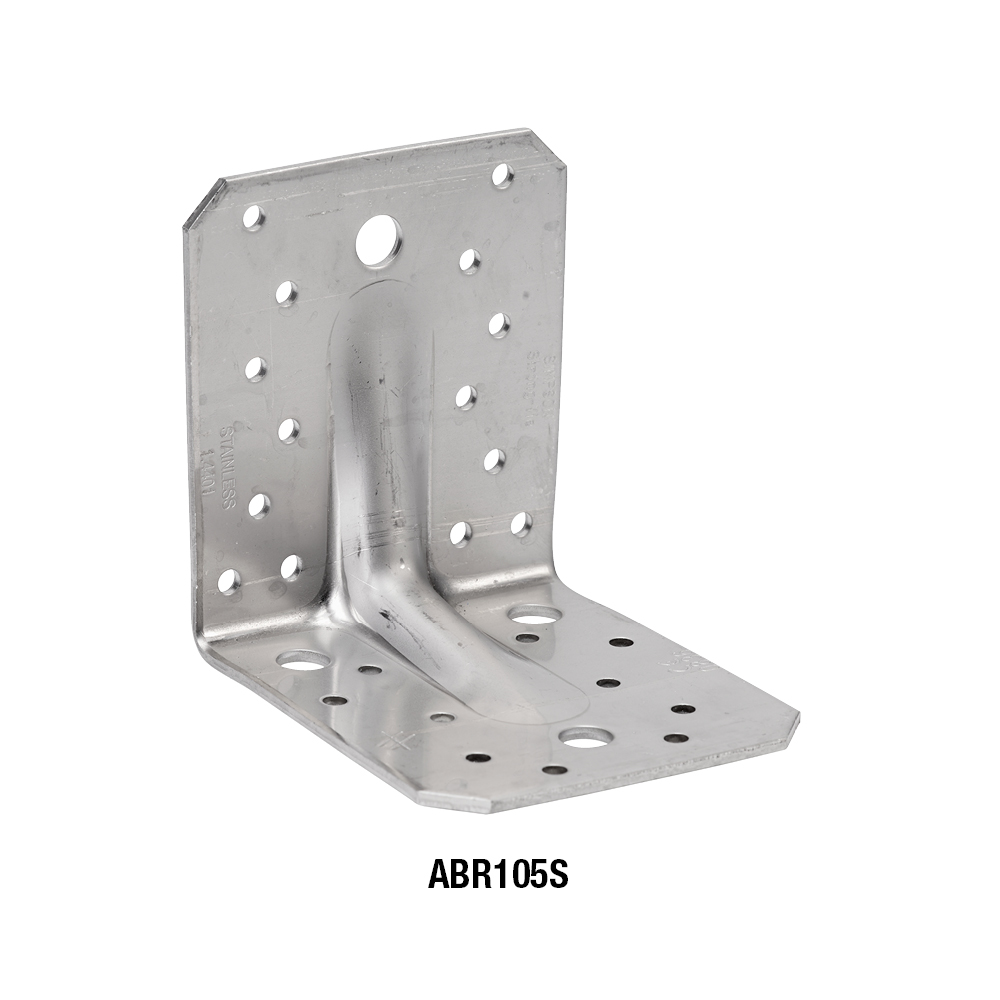

ABR105S	50.0	0.38	105	105	90	3	10	-	3	14	-	1

Tragfähigkeiten - Balken an Balken - Vollausnagelung

Referenz	Winkelverbinder-Tragfähigkeit
	Tragfähigkeiten - Balken an Balken - Vollausnagelung
	Verbindungsmittel		Charakteristische Tragfähigkeit C24 - 2 Winkelverbinder je Anschluss[kN]
	Schenkel A	Schenkel B	R₁,ₖ		R₂,ₖ=R₃,ₖ		R4/5,k
	Anzahl	Anzahl	mit CNA 4,0 × 40	CNA4,0x60	mit CNA 4,0 × 40	CNA4,0x60	mit CNA 4,0 × 40	CNA4,0x60
ABR70S	4.0	6.0	5.3	-	5	-	3.0/kmod^0.5	-
ABR90S	8.0	10.0	7.9	13.3	9.2	11.8	8.1/kmod^0.85	9.1/kmod^0.75
ABR105S	10.0	14.0	10.7	17.8	14.5	20.2	12.9/kmod^0.5	14.5/kmod^0.75

Tragfähigkeiten - Balken an Balken - Teilausnagelung

Referenz	Winkelverbinder-Tragfähigkeit
	Tragfähigkeiten - Balken an Balken - Teilausnagelung
	Verbindungsmittel		Charakteristische Tragfähigkeit C24 - 2 Winkelverbinder je Anschluss[kN]
	Schenkel A	Schenkel B	R₁,ₖ		R₂,ₖ=R₃,ₖ		R4,k = R5,k(1)
	Anzahl	Anzahl	mit CNA 4,0 × 40	CNA4,0x60	mit CNA 4,0 × 40	CNA4,0x60	mit CNA 4,0 × 40	CNA4,0x60
ABR70S	4.0	4.0	3	-	4.8	-	2.1/kmod^0.75	-
ABR90S	4.0	6.0	5.3	8.8	5.7	7.3	6.8/kmod^0.5	8.6/kmod^0.75
ABR105S	6.0	6.0	5.9	9.8	7.7	11.6	8.9/kmod^0.5	12.8/kmod^0.3

k_mod is the modification factor for the load group to which the required load bearing belongs.

* is determined for a beam width b = 75 mm and an essentricity e = 130 mm. For other values of b and e, refer to ETA.

The load bearing R_1,k and R_2/3,k in an assembly with a single anglebracket is half of the loadbearing if the purlin is prevented in rotation. Refer to ETA if the purlin can rotate.

Tragfähigkeiten - Balken an Stütze

Referenz	Winkelverbinder-Tragfähigkeit
	Tragfähigkeiten - Balken an Stütze
	Charakteristische Tragfähigkeit - C24 - 1 Winkelverbinder pro Verbindung[kN]				Verbindungsmittel
	R₁,ₖ		R₂,ₖ=R₃,ₖ		Schenkel A	Schenkel B
	mit CNA 4,0 × 40	CNA4,0x60	mit CNA 4,0 × 40	CNA4,0x60	Anzahl	Anzahl
ABR90S	9	11	1.4	2.4	4	10
ABR105S	16	17	1.4	2.4	6	14
