ANP256660S

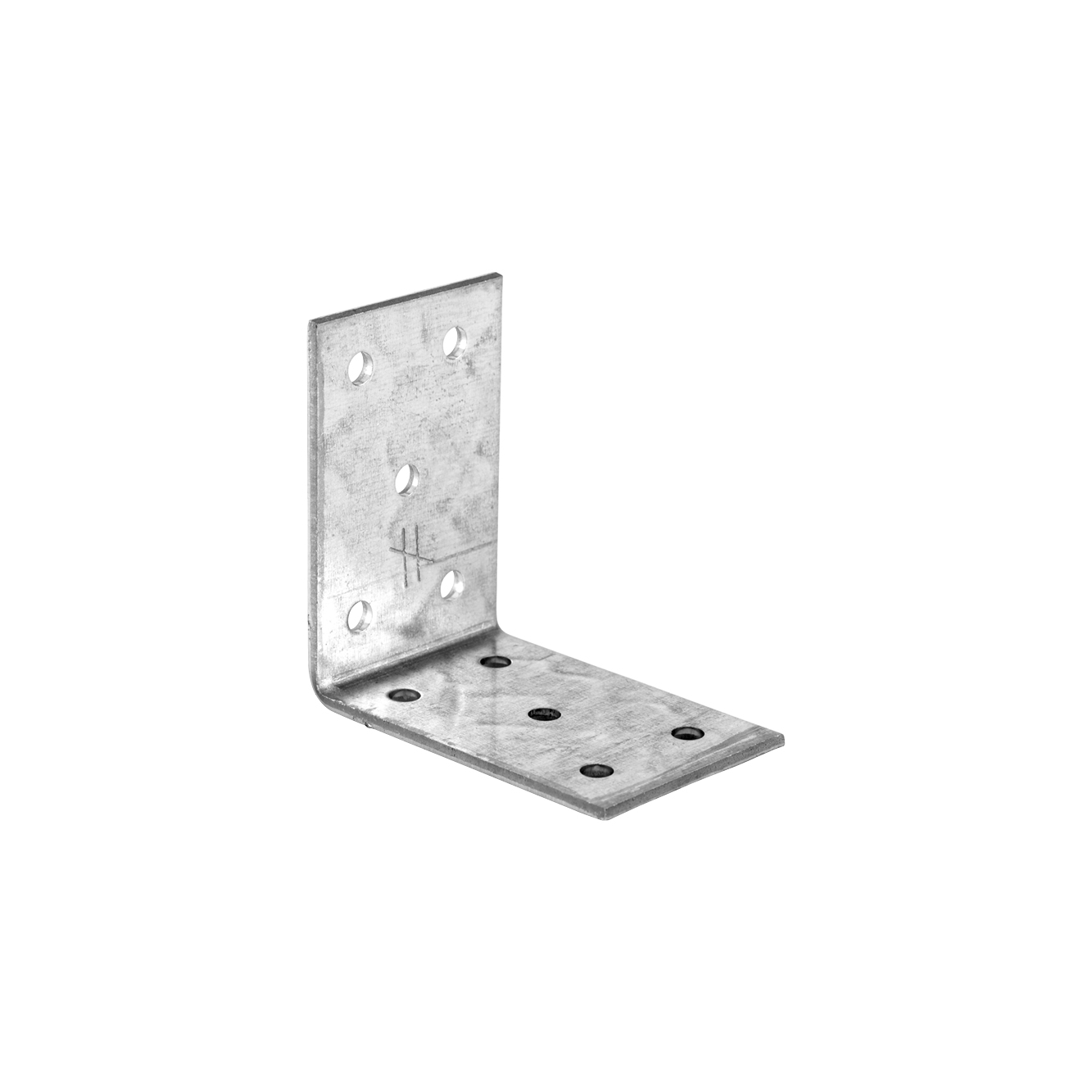

Winkelverbinder aus Lochblech, rostfrei (2,5 mm)
Die ANPS Winkelverbinder eignen sich für einfache und leichte Holzkonstruktionen ohne statischen Anspruch. Die rostfreien Standardholzverbinder können in Konstruktionen eingesetzt werden, an die besondere Anforderungen an die Korrosionsbeständigkeit gestellt werden.
CE Kennzeichnung
ETA
EPD
Nutzungsklasse 3
Edelstahl
Produkt-Details
Bilder
Eigenschaften
Anwendung
Technische Daten
Abmessungen
Abmessungen
| Referenz | Verbinder Abmessungen | |||||||
|---|---|---|---|---|---|---|---|---|
| Sonstiges | Produktabmessungen[mm] | Schenkel A[mm] | Schenkel B[mm] | |||||
| Menge pro Karton | Gewicht[kg] | A[mm] | B[mm] | C[mm] | Stärke[mm] | Rund | Rund | |
| Ø5[mm] | Ø5[mm] | |||||||
| ANP256660S | 100.0 | 0.14 | 62.5 | 62.5 | 60 | 2.5 | 8 | 8 |
Tragfähigkeiten - Balken an Balken - Vollausnagelung
| Referenz | Winkelverbinder-Tragfähigkeit | |||||||
|---|---|---|---|---|---|---|---|---|
| Tragfähigkeiten - Balken an Balken - Vollausnagelung | ||||||||
| Verbindungsmittel | Charakteristische Tragfähigkeit C24 - 2 Winkelverbinder je Anschluss[kN] | |||||||
| Schenkel A | Schenkel B | R₁,ₖ | R₂,ₖ=R₃,ₖ[kN] | |||||
| Anzahl | Anzahl | mit CNA 4,0 × 40 | mit CNA 4.0x50 | CNA4,0x60 | mit CNA 4,0 × 40 | mit CNA 4.0x50 | CNA4,0x60 | |
| ANP256660S | 3 | 3 | 3.6 | 4.8 | 5.7 | 3.38 | 4.2 | 4.68 |
Lastkombinationen:
