ANPS

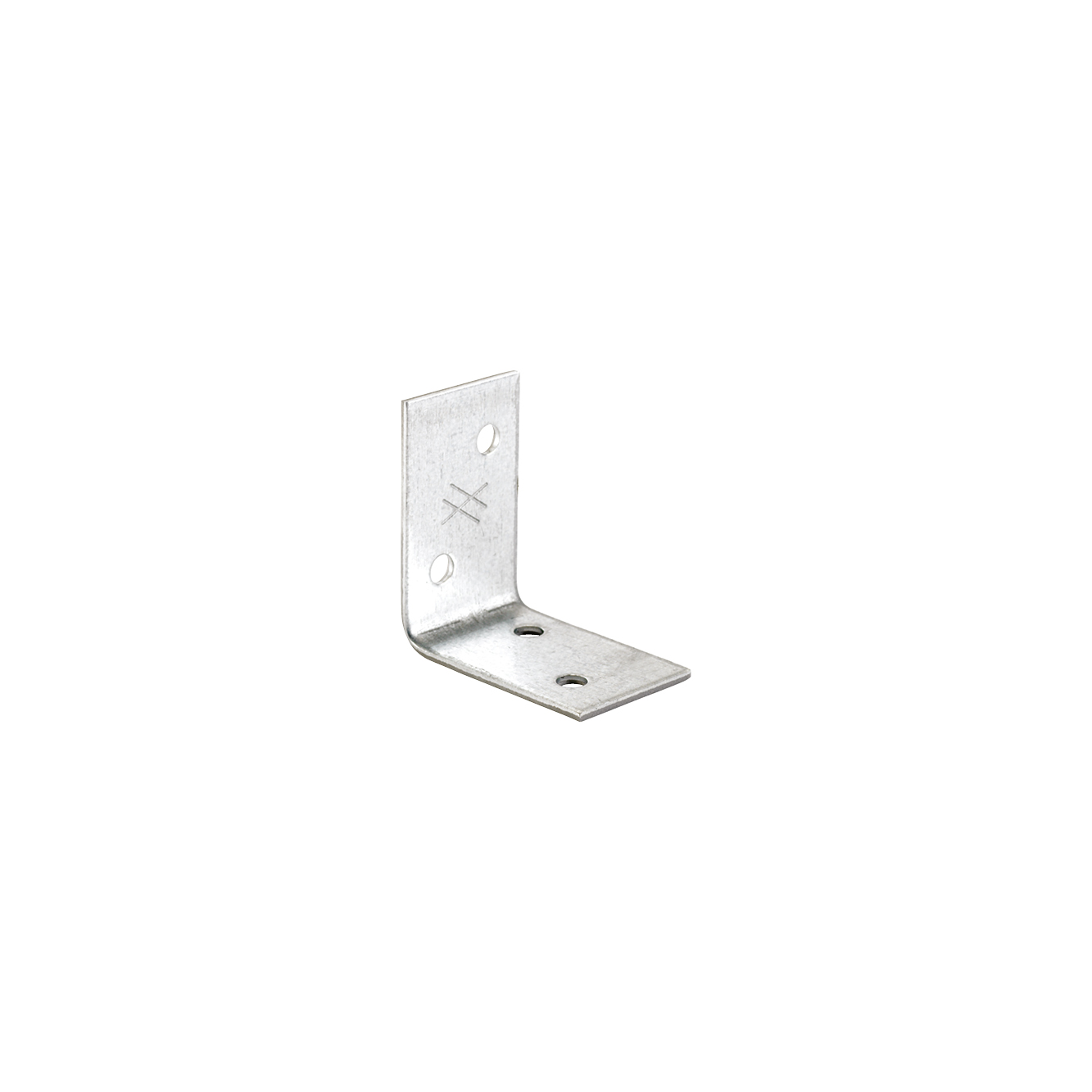

Winkelverbinder aus Lochblech (2,0 mm)
Die ANPS Winkelverbinder eignen sich für einfache und leichte Holzkonstruktionen ohne statischen Anspruch.

Nutzungsklasse 2
EPD

Feuerverzinkter Stahl Z275
Produkt-Details
Eigenschaften
Material
Stahlqualität:
S 250 GD +Z 275 gemäß DIN EN 10346
Korrosionsschutz:
275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm
Vorteile
- Die Winkelverbinder aus Lochblechen sind in viele verschiedene Größen erhältlich und somit optimal einsetzbar.
- Die Vielzahl an Nagellöchern ermöglicht verschiedenste Anschlusskombinationen.
Anwendung
Anwendbare Materialien
Auflager:
- Holz, Holzwerkstoffe
Aufzulagerndes Bauteil:
- Holz, Holzwerkstoffe
Anwendungsbereich
- Die ANPS Winkelverbinder aus Lochblechen eignen sich für Kreuzanschlüsse, Auswechslungen und Balken-/Stützenanschlüsse.
Technische Daten
Abmessungen
| Referenz | Verbinder Abmessungen | |||||||
|---|---|---|---|---|---|---|---|---|
| Sonstiges | Produktabmessungen[mm] | Schenkel A[mm] | Schenkel B[mm] | |||||
| Menge pro Karton | Gewicht[kg] | A[mm] | B[mm] | C[mm] | Stärke[mm] | Rund | Rund | |
| Ø5[mm] | Ø5[mm] | |||||||
| ANPS204425 | 200.0 | 0.031 | 42 | 42 | 25 | 2 | 2 | 2 |
| ANPS204440 | 200.0 | 0.054 | 42 | 42 | 40 | 2 | 3 | 3 |
| ANPS204625 | 200.0 | 0.037 | 62 | 42 | 25 | 2 | 3 | 2 |
| ANPS204460 | 200.0 | 0.07 | 42 | 42 | 60 | 2 | 5 | 5 |
| ANPS206625 | 200.0 | 0.044 | 62 | 62 | 25 | 2 | 3 | 3 |
| ANPS206640 | 100.0 | 0.071 | 62 | 62 | 40 | 2 | 5 | 5 |
| ANPS206650 | 150.0 | 0.09 | 62 | 62 | 50 | 2 | 6 | 6 |
| ANPS206660 | 100.0 | 0.11 | 62 | 62 | 60 | 2 | 8 | 8 |
| ANPS206680 | 100.0 | 0.14 | 62 | 62 | 80 | 2 | 11 | 11 |
| ANPS208860 | 100.0 | 0.14 | 82 | 82 | 60 | 2 | 10 | 10 |
| ANPS208880 | 50.0 | 0.19 | 82 | 82 | 80 | 2 | 14 | 14 |
