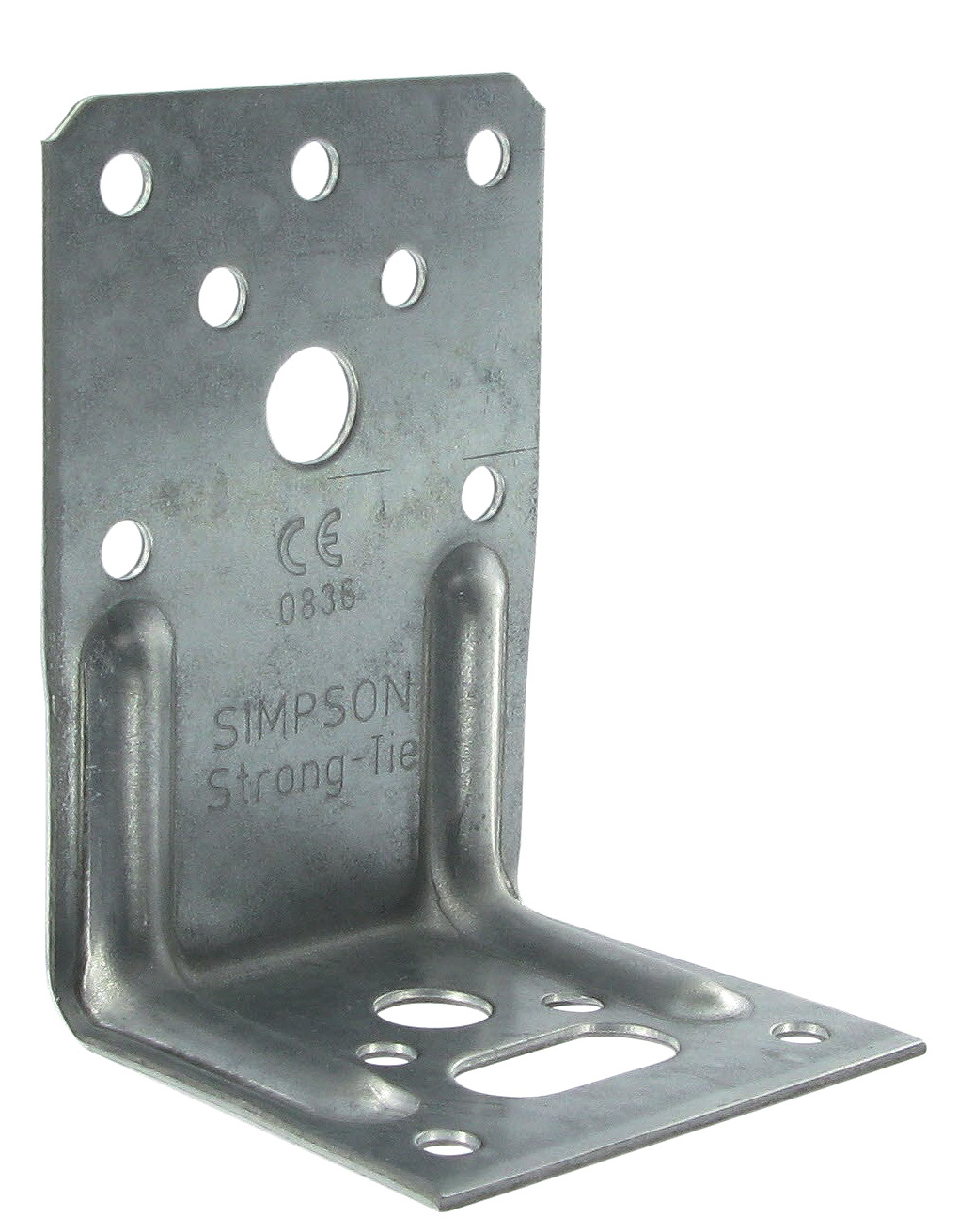

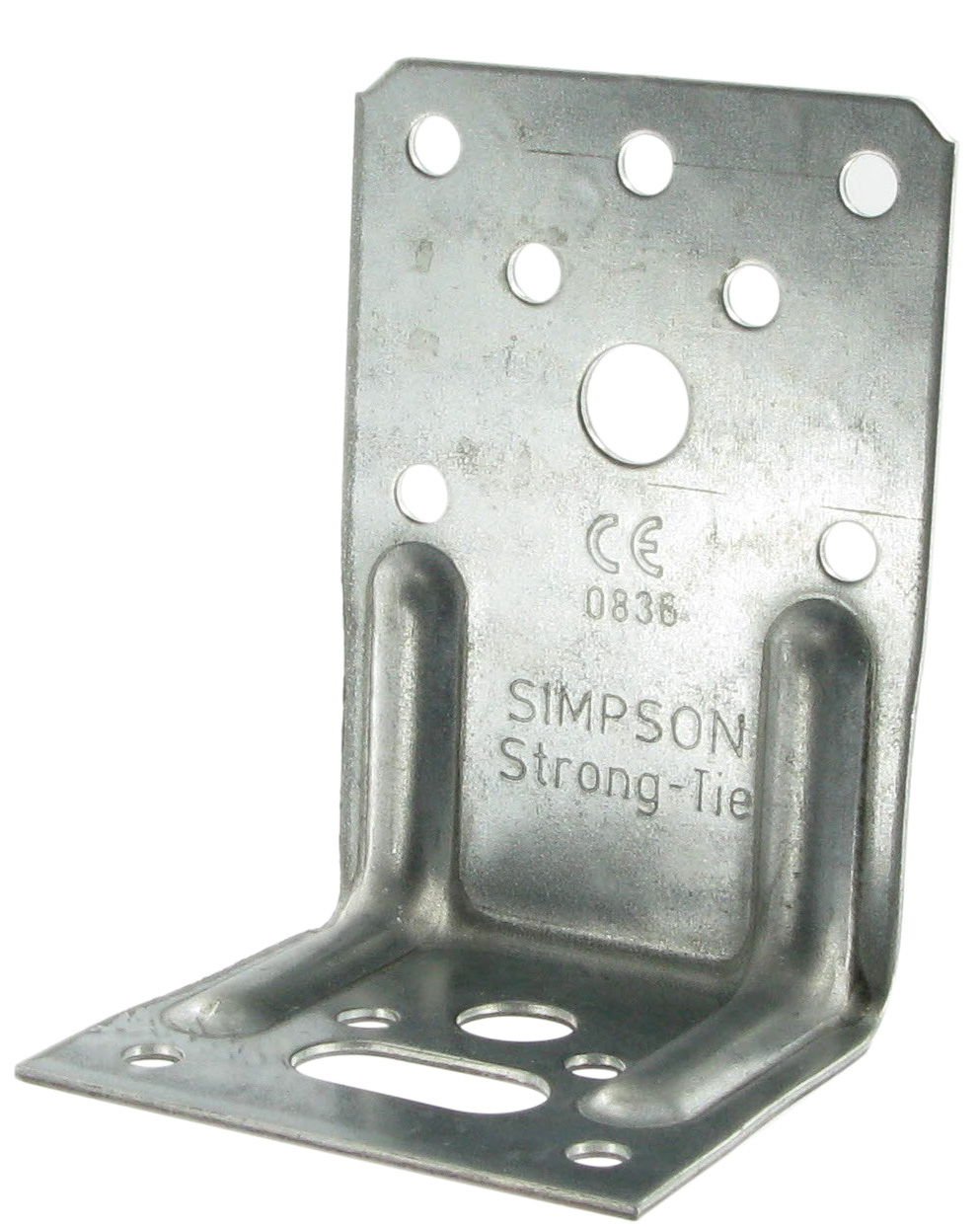

Winkelverbinder AT1
Der AT1 winkelverbinder kann für Holz/Beton, Holz/Mauerwerk, Holz/Stahl oder Holz/Holz Verbindungen eingesetzt werden. Das Langloch bietet eine Montageausgleichmöglichkeit.
CE Kennzeichnung
ETA
Nutzungsklasse 2
EPD
Feuerverzinkter Stahl Z275
Produkt-Details
Bilder
Eigenschaften
Anwendung
Technische Daten
Abmessungen
Abmessungen
| Referenz | Verbinder Abmessungen | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Produktabmessungen[mm] | Schenkel A[mm] | Schenkel B[mm] | Sonstiges | |||||||
| A[mm] | B[mm] | C[mm] | Stärke[mm] | Rund | Rund | Langloch | Gewicht[kg] | |||
| Ø5[mm] | Bolzen | Ø5[mm] | Ø10 | Ø10x22 | ||||||
| AT1 | 76 | 47.5 | 55 | 1.5 | 7 | 1 | 4 | 1 | 1 | 0.07 |
Charakteristische Tragfähigkeiten - Holz an Holz - 2 Winkel
Abmessungen
| Referenz | Winkelverbinder-Tragfähigkeit | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Tragfähigkeiten - Balken an Balken - Vollausnagelung | ||||||||||
| Verbindungsmittel | Charakteristische Tragfähigkeit C24 - 2 Winkelverbinder je Anschluss[kN] | |||||||||
| Schenkel A | Schenkel B | R₁,ₖ | R₂,ₖ=R₃,ₖ[kN] | |||||||
| Anzahl | Anzahl | CNA4.0x35 | mit CNA 4,0 × 40 | mit CNA 4.0x50 | CSA5.0x35 | CNA4.0x35 | mit CNA 4,0 × 40 | mit CNA 4.0x50 | CSA5.0x35 | |
| AT1 | 7 | 4 | 3.4 | 2.5 | 4.8 | 4.9 | 5.6 | 3.9 | 7.4 | 2.8 |
Charakteristische Tragfähigkeiten - Holz an Beton - 2 Winkel
Abmessungen
| Referenz | Winkelverbinder-Tragfähigkeit | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tragfähigkeiten - Balken an Beton | ||||||||||||
| Verbindungsmittel | Charakteristische Tragfähigkeit C24 - 2 Winkelverbinder je Anschluss[kN] | |||||||||||
| Schenkel A | Schenkel B | R₁,ₖ | R₂,ₖ=R₃,ₖ | |||||||||
| Anzahl | Typ | Anzahl | Typ | CNA4.0x35 | mit CNA 4,0 × 40 | mit CNA 4.0x50 | CSA5.0x35 | CNA4.0x35 | mit CNA 4,0 × 40 | mit CNA 4.0x50 | CSA5.0x35 | |
| AT1 | 7 | CNA | 1 | Ø8 | 7.5 | 7,5 / kmod | 7.5 | 6.2 | 4.9 | 5,6 / kmod | 6.8 | 4 |
CAD- und BIM-Bibliothek
2D
3D
AT1
-
-
-
-
-
3D vereinfacht
