AC35350

Winkelverbinder

Die Winkelverbinder werden für Holz / Holz oder Holz / Beton Anschlüsse in konstruktiven Bereichen eingesetzt.
Für eine gleichmäßige Lasteinleitung werden zwei Winkel je Anschluss empfohlen.



Nutzungsklasse 2

Produkt-Details

Bilder

Eigenschaften

Material

Stahlqualität:

S 250 GD +Z 275 gemäß DIN EN 10346

Korrosionsschutz:

275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm

Vorteile

  • Kompakte Winkelverbinderform
  • Diverse Befestigungsmitel, Nägel, Schrauben oder Bolzen einsetzbar.

Anwendung

Anwendbare Materialien

Auflager:

Holz, Holzwerkstoffe, Beton

Aufzulagerndes Bauteil:

Holz, Holzwerkstoffe

Anwendungsbereich

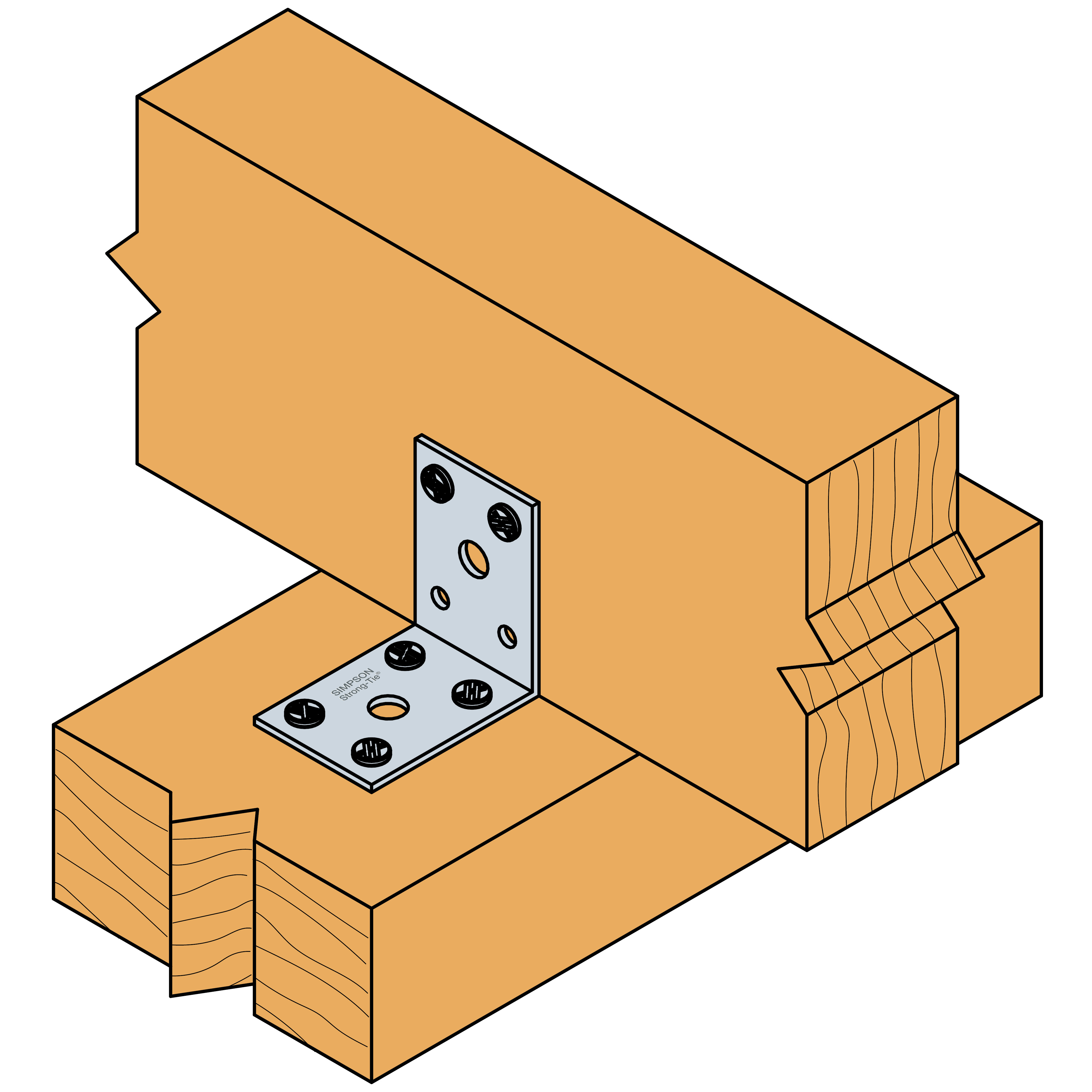

  • Holz-Holz Anschlüsse bei kleinen Holzquerschnitten z.B. Pfetten auf Haupträger, Fenster- oder Fensterbankmontage.

Technische Daten

Abmessungen

Abmessung

Artikel Abmessungen [mm] Schenkel A Schenkel B
A B C t Ø5 Ø8,5 Ø5 Ø8,5
AC35350 50 50 35 2 4 1 4 1

Installation

Installation

Befestigungsmittel

  • Die Befestigung erfolgt mit CNA4,0xℓ Kammnägeln oder CSA5,0xℓ Schrauben.
  • Zur Befestigung auf dem Beton können Ankerbolzen M8 oder Betonschrauben verwendet werden.
