Holzverbinder
Winkelverbinder

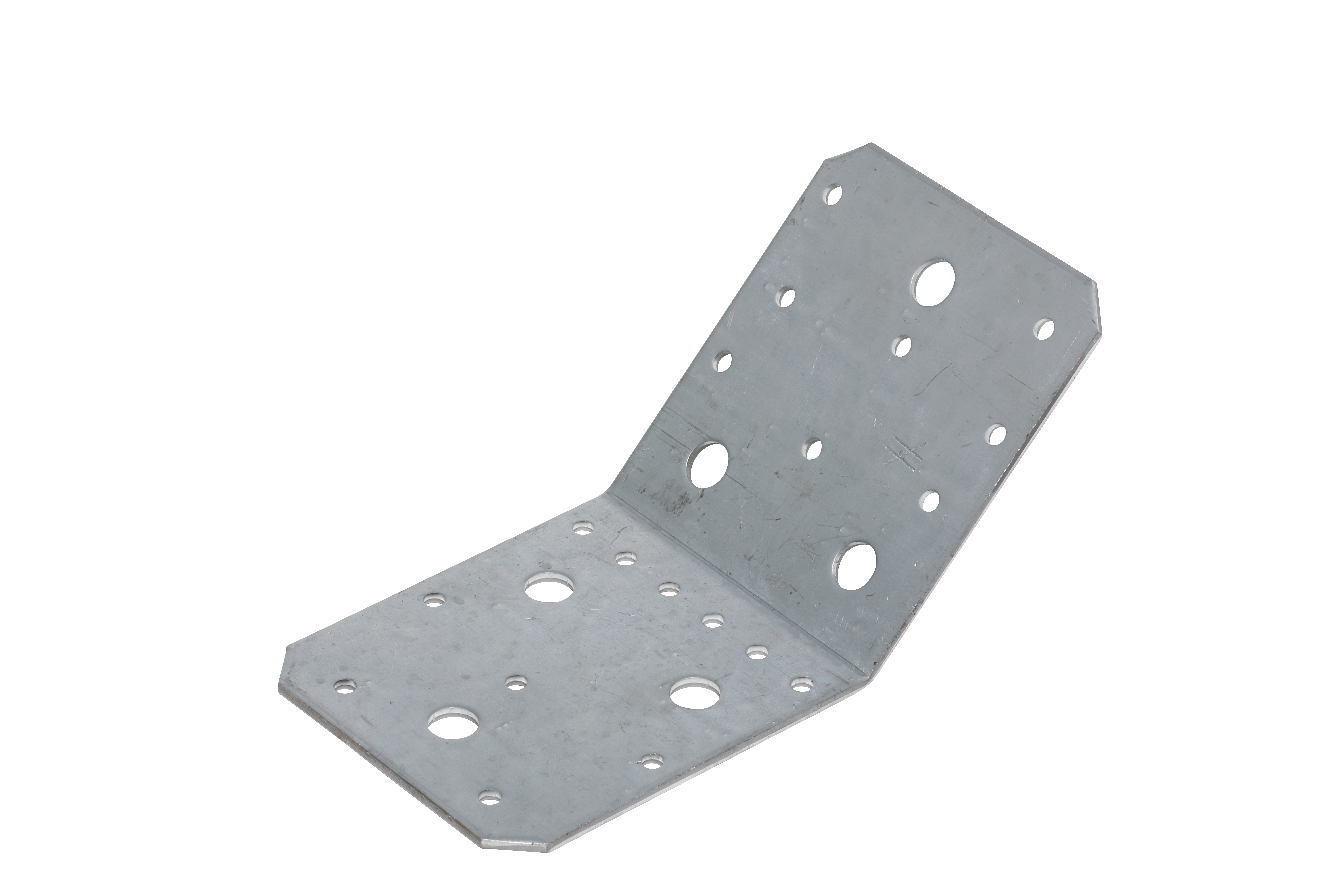

AB90-135° / AB105-135°

Winkelverbinder

Die Winkelverbinder AB90-135° / AB105-135° , die auf 135°  gebogen werden, sind für Anschlüsse in Holzkonstruktionen geeignet.

Technisches Datenblatt
Nutzungsklasse 2

Produkt-Details

Bilder

AB90_135 GR montage a.jpg
AB90_135 GR montage b.jpg

Eigenschaften

Material

Stahlqualität:

S 250 GD +Z 275 gemäß DIN EN 10346

Korrosionsschutz:

275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm

Vorteile

Geeignet für Anschlüsse unter einem Winkel von α =45°, z.B. Druckdiagonalen in Fachwerkbinder.

Anwendung

Anwendbare Materialien

Auflager:

  • Holz, Holzwerkstoffe

Aufzulagerndes Bauteil:

  • Holz, Holzwerkstoffe

Anwendungsbereich

  • Haus und Garten
  • Wo keine statischen Nachweise erforderlich sind.

Technische Daten

Abmessungen


Abmessungen

Artikel Abmessungen [mm] Öffnungswinkel [°] Schenkel A Schenkel B
A B C t α Ø5 Ø11 Ø5 Ø11
AB90-135GR8888652.51356392
AB105-135GR10310390313583113

Installation

Installation

Befestigung

  • Die Befestigung erfolgt mit CNA4,0xℓ Kammnägeln oder CSA5,0xℓ Schrauben.

CAD- und BIM-Bibliothek

2D

AB105-135GR

AB90-135GR

3D

AB105-135GR

AB90-135GR
