AB55365

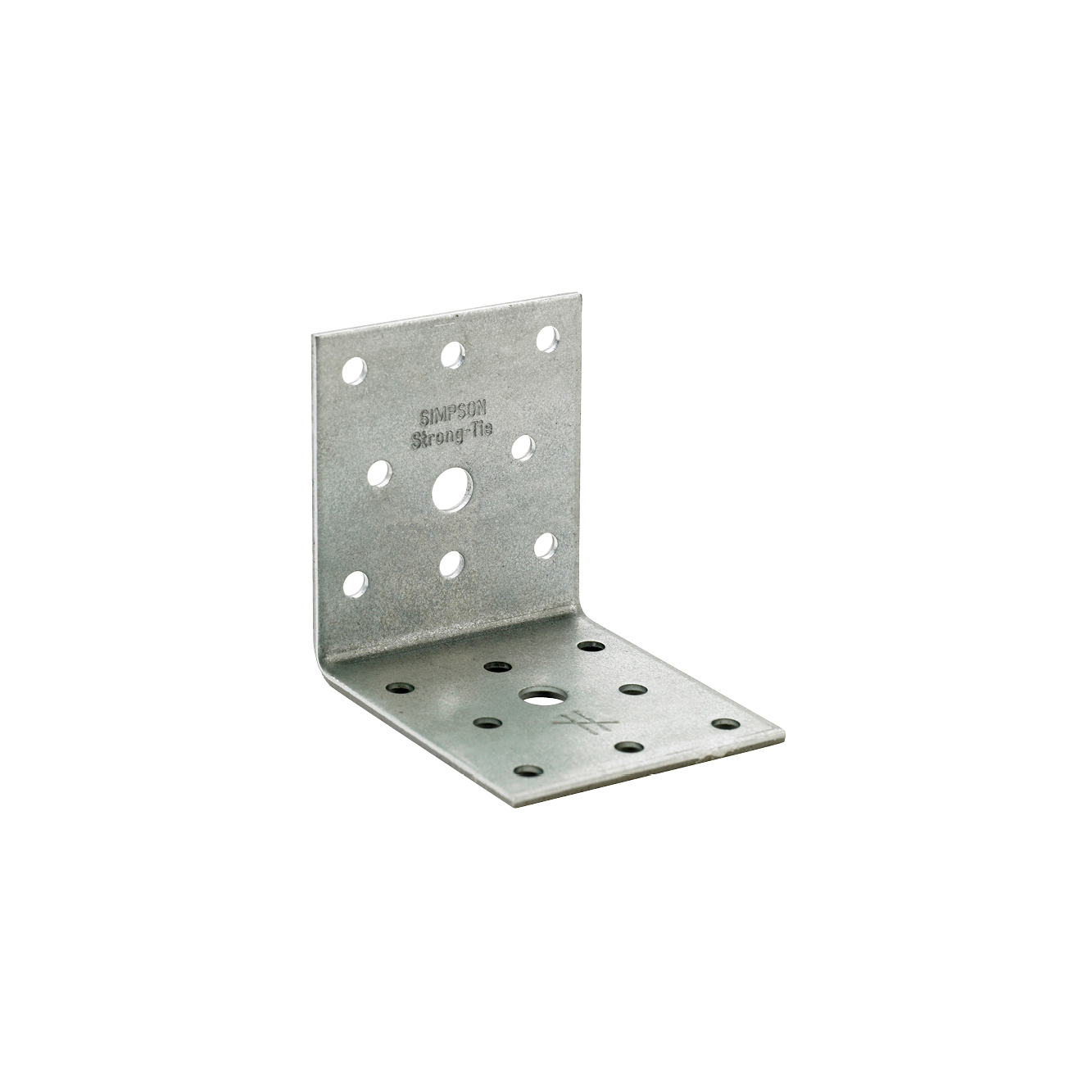

Winkelverbinder

Die Winkelverbinder werden für Holz / Holz oder Holz / Beton Anschlüsse in konstruktiven Bereichen eingesetzt. Für eine gleichmäßige Lasteinleitung werden zwei Winkel je Anschluss empfohlen.


Nutzungsklasse 2

Produkt-Details

Bilder

Eigenschaften

Material

Stahlqualität:

S 250 GD +Z 275 gemäß DIN EN 10346

Korrosionsschutz:

275 g/m2 beidseitig - entsprechen einer Zinkschichtdicke von ca. 20 μm

Vorteile

  • Diverse Befestigungsmittel, Nägel, Schrauben oder Bolzen einsetzbar.

Anwendung

Anwendbare Materialien

Auflager:

  • Holz, geeignete Holzwerkstoffe, Beton

Aufzulagerndes Bauteil:

  • Holz, geeignete Holzwerkstoffe

Anwendungsbereich

  • Holz-Holz Anschlüsse bei kleinen Holzquerschnitten z.B. Pfetten auf Haupträger, Fenster- oder Fensterbankmontage.

Technische Daten

Abmessungen

Abmessungen

Artikel Abmessungen [mm] Schenkel A Schenkel B
A B C t Ø5 [mm] Ø8,5 [mm] Ø5 [mm]
AB55365 65 65 55 2.5 8 1 8

Installation

Installation

Befestigung

  • Die Befestigung erfolgt mit CNA4,0xℓ Kammnägeln oder CSA5,0xℓ Schrauben.
  • Zur Befestigung auf dem Beton können Ankerbolzen M8 oder Betonschrauben verwendet werden.
