Verbindungselemente
Winkelverbinder
ACR

Winkelverbinder 7015, 9020 und 10520

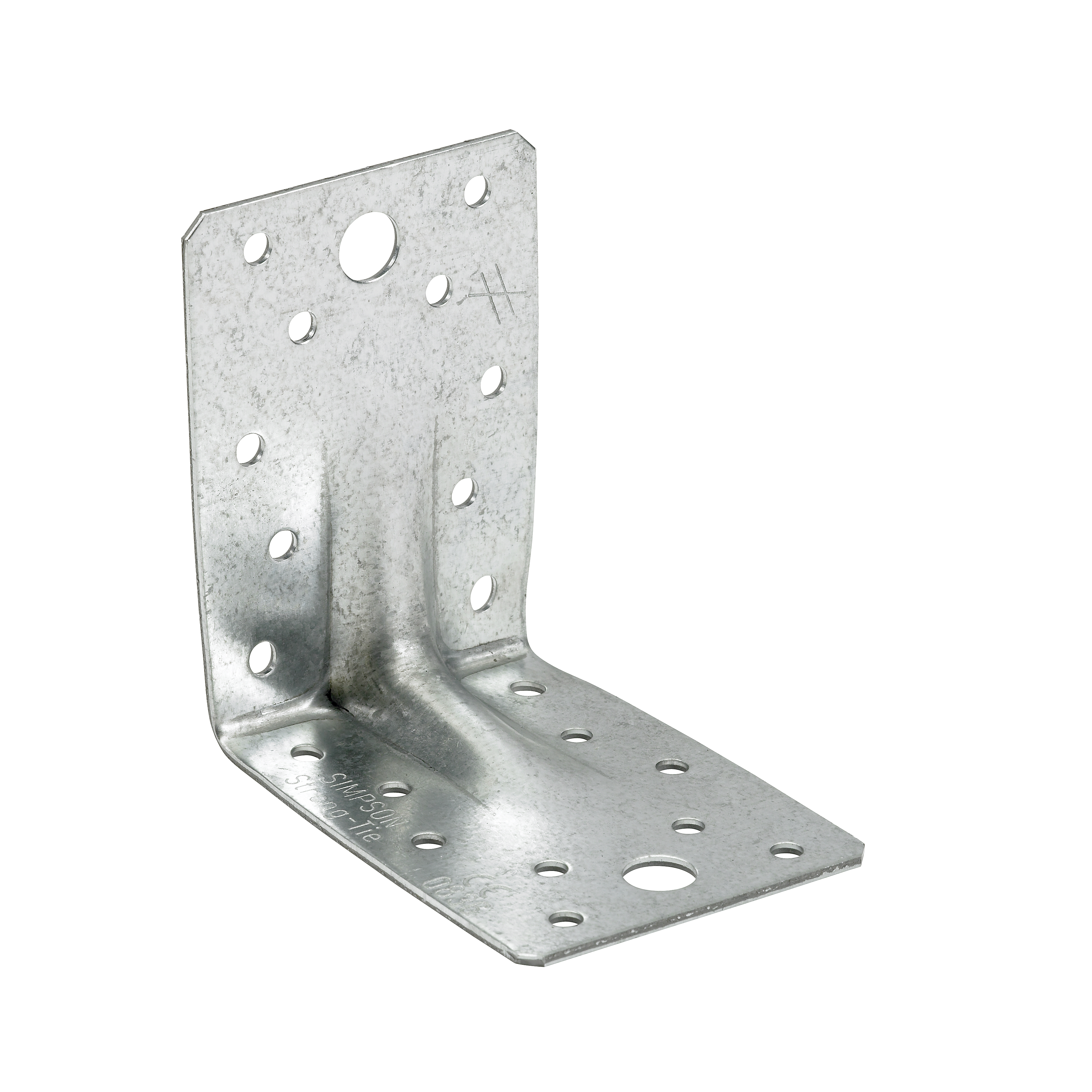

ACR Winkelverbinder sind für Holz / Holz Anschlüsse in tragenden Konstruktionen geeignet.

Technisches Datenblatt
CE Kennzeichnung
CE Kennzeichnung
ETA
ETA
Nutzungsklasse 2
Nutzungsklasse 2
Feuerverzinkter Stahl Z275
Feuerverzinkter Stahl Z275
EPD
EPD
In Connector Selector verfügbar
In Connector Selector verfügbar

Produkt-Details

Bilder

ABR beam beam montage.jpg
ABR column beam montage

Eigenschaften

Material

Stahlqualität:

  • S 250 GD +Z 275 gemäß DIN EN 10346

Korrosionsschutz:

  • 275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm

Vorteile

  • Leichte aber starke Winkelverbinder

Anwendung

Anwendbare Materialien

Auflager:

  • Holz, geeignete Holzwerkstoffe

Aufzulagerndes Bauteil:

  • Holz, geeignete Holzwerkstoffe

Anwendungsbereich

  • Holz-Holz Anschlüsse
  •  Belastbar in alle Richtungen

Technische Daten

Abmessungen

Abmessungen

Abmessungen
Abmessungen
ReferenzVerbinder Abmessungen
SonstigesProduktabmessungen[mm]Schenkel A[mm]Schenkel B[mm]
Menge pro KartonGewicht[kg]A[mm]B[mm]C[mm]Stärke[mm]RundRund
Ø5[mm]Ø8,5[mm]Ø11[mm]Ø5[mm]Ø8,5[mm]Ø11[mm]
ACR701550.00.0817070551.561-61-
ACR902050.00.17888865210-110-1
ACR1052050.00.2710510590210-314-1

Kombinierte Beanspruchung:

\sqrt{\left ( \frac {F_{1,d}} {R_{1,d}} + \frac {F_{4/5,d}}{R_{4/5,d}} \right )^2 + \left ( \frac{F_{2/3,d}}{R_{2/3,d}} \right )^2} \le 1

Tragfähigkeiten - Balken an Balken - Vollausnagelung

Tragfähigkeiten - Balken an Balken - Vollausnagelung
ReferenzWinkelverbinder-Tragfähigkeit
Tragfähigkeiten - Balken an Balken - Vollausnagelung
VerbindungsmittelCharakteristische Tragfähigkeit C24 - 2 Winkelverbinder je Anschluss[kN]
Schenkel ASchenkel BR₁,ₖR₂,ₖ=R₃,ₖR4/5,k
AnzahlAnzahlCNA4,0x60CNA4,0x60CNA4,0x60
ACR70154.06.08.97.3min ( ( (3.54xb) + 200 / kmod^0.6 ) / e ; 13.2 )
ACR90208.010.013.311.9min ( ( ( 8xb ) + 343 / kmod ) / e-10.7 ; 14.5/kmod^0.15 )
ACR1052010.014.017.920.3min ( ( ( 15.6xb ) / kmod^0.6 + (556/kmod) ) / e-10.7 ; 21.2/kmod^0.15 )

Installation

Installation

Befestigung

  • Die Befestigung erfolgt mit CNA4,0xℓ Kammnägeln oder CSA5,0xℓ Schrauben.
ABR column beam montage

Technische Hinweise

Andere

acr-beispiel.pdf

Eignungsnachweise

Leistungserklärung (DoP)

de-dop-e06-0106-11-s-2.pdf
Verlauf anzeigen
de-dop-e06-0106-10.pdf
de-dop-e06-0106-issue-9.pdf
de-dop-e06-0106-issue-8.pdf
de-dop-e06-0106-issue-7.pdf
de-dop-e06-0106-issue-6-2.pdf
de-dop-e06-0106-issue-5-2.pdf
de-dop-e06-0106-issue-4-pdf.pdf
457cd28856d95296ffb40960ef004902984bfcbc.pdf
3959df00f00efefe8037e9bdb981aea11ad3804c.pdf
1f06b7d1f2a1bfda4448d725308b1f9cddef343a.pdf

Europäische Technische Bewertung (ETA)

eta-06-0106-2026-03-09.pdf
Verlauf anzeigen
eta-06-0106-2021-04-09.pdf
eta-06-0106-2020-01-29-cor1.pdf
eta-06-0106.pdf
eta-060106-sst-ab-r10-2018-issued.pdf
eta-060106-sst-ab-v8-2016.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

CAD- und BIM-Bibliothek

2D

ACR7015

ACR9020

ACR10520

3D

ACR7015

ACR9020

ACR10520

3D vereinfacht

ACR7015

ACR9020

ACR10520

ZIP-Pakete
