ADR

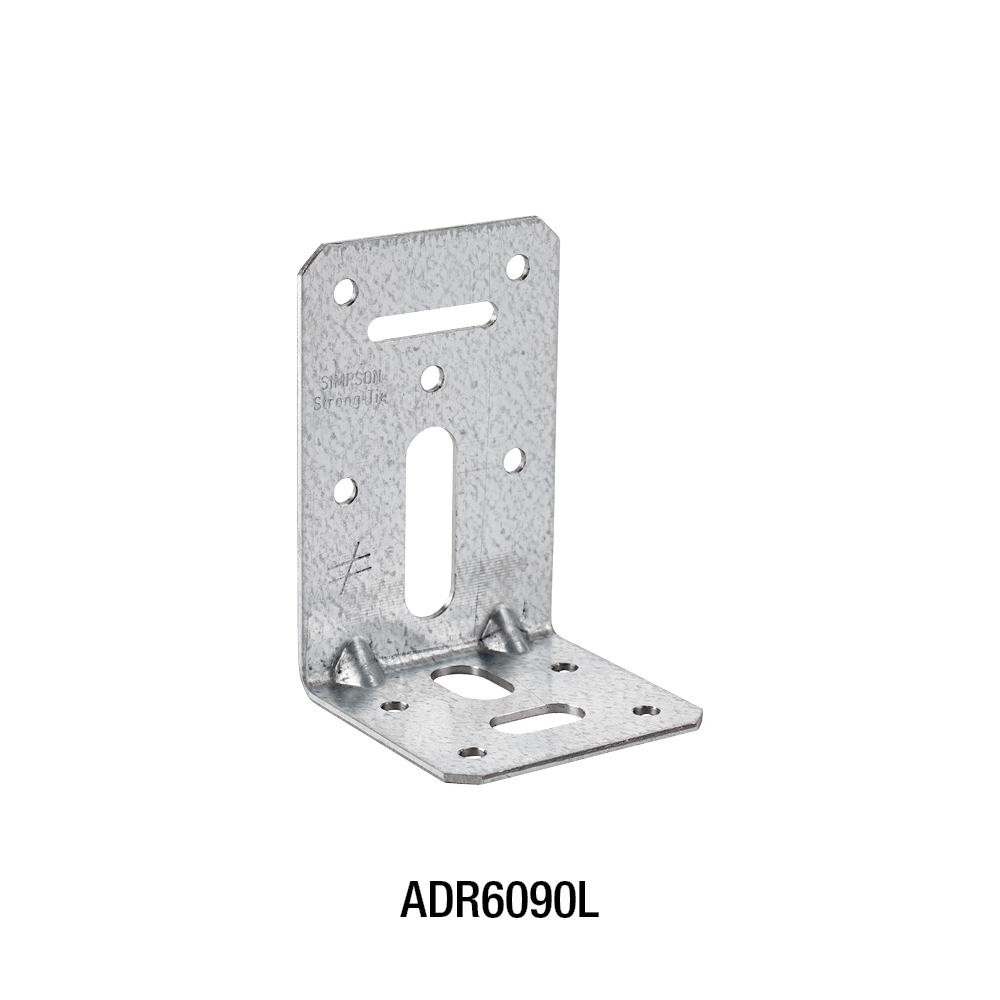

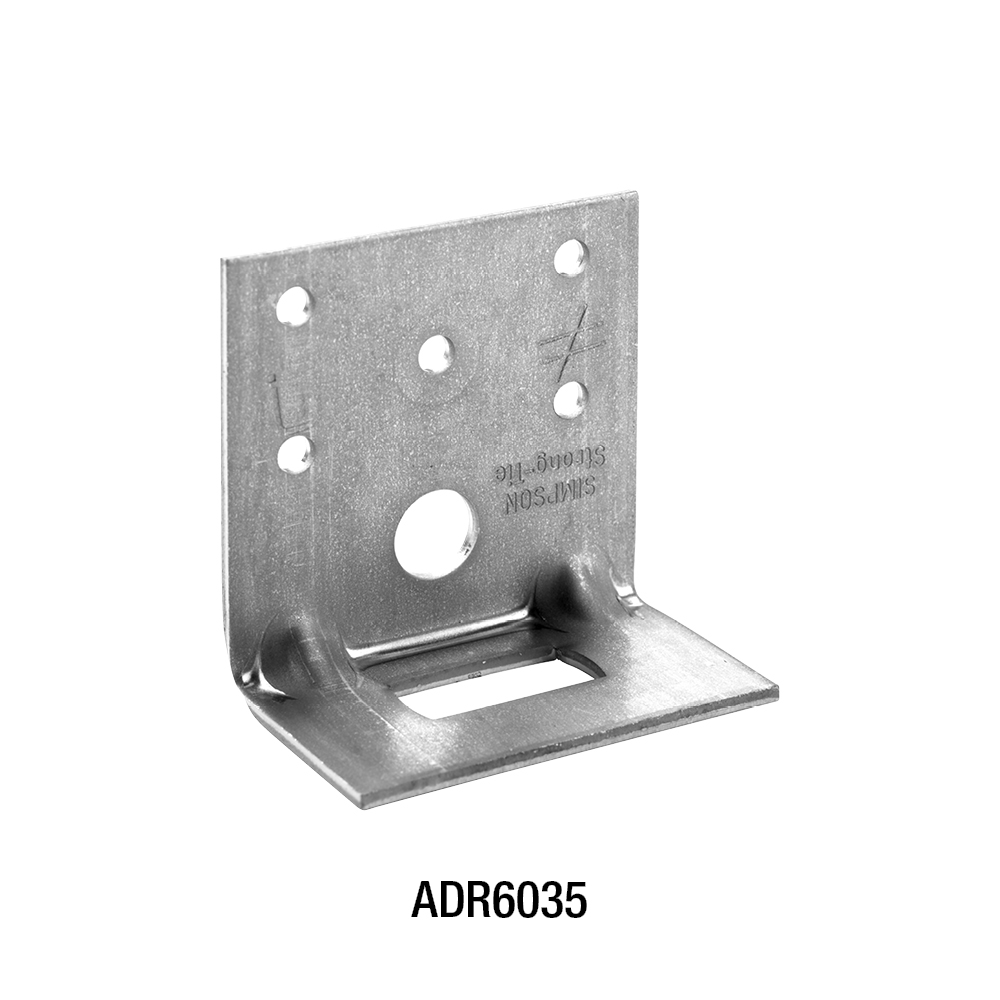

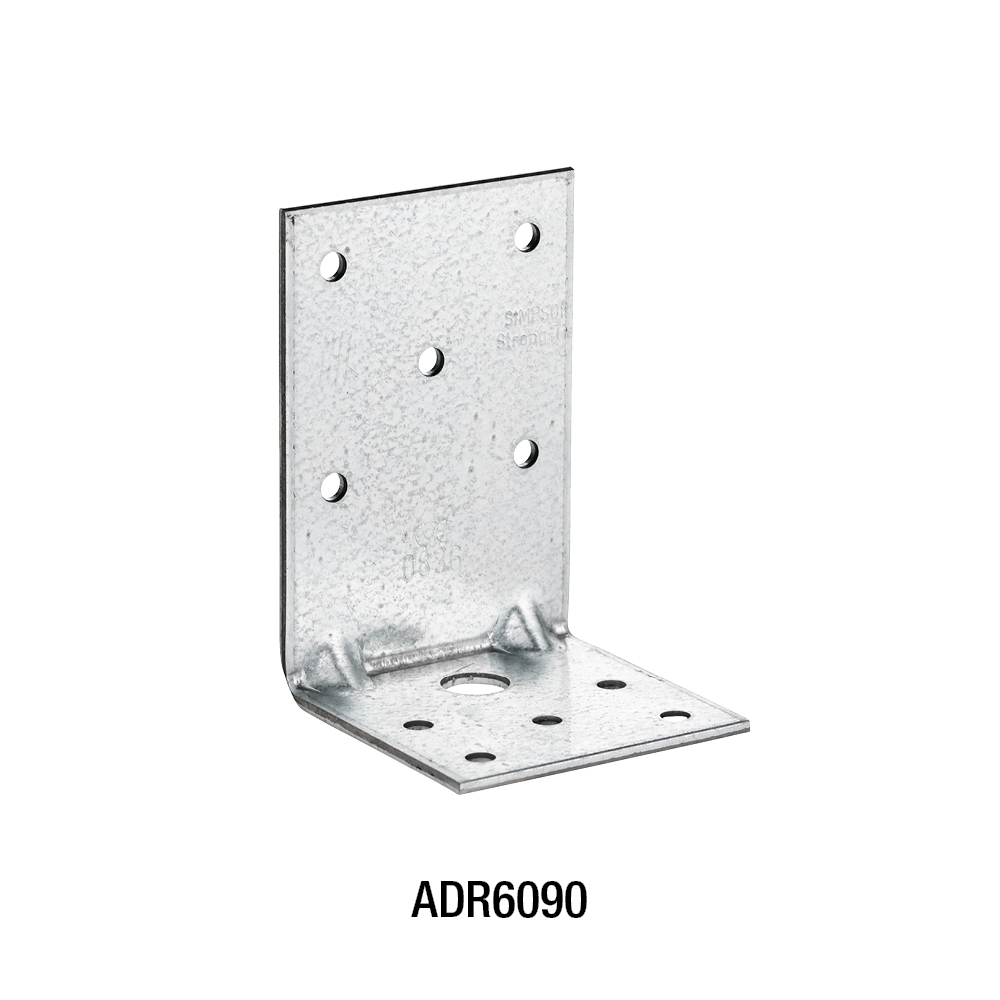

Winkelverbinder 6035 & 6090L

Die ADR Winkelverbinder können für Holz / Beton, Holz / Mauerwerk, Holz / Stahl oder Holz / Holz Verbindungen eingesetzt werden. Das Langloch bietet eine Montageausgleichmöglichkeit.

CE Kennzeichnung
ETA
Nutzungsklasse 2
In Connector Selector verfügbar

Produkt-Details

Eigenschaften

Material

Stahlqualität:

  • S 250 GD +Z 275 gemäß DIN EN 10346

Korrosionsschutz:

  • 275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm

Vorteile

  • Rippenverstärkung gewährleistet die Ausbildung von tragfähigen zwei- einseitigen Holz-Holz und Holz-Beton Anschlüssen.

Anwendung

Anwendbare Materialien

Auflager:

  • Holz, Holzwerkstoffe, Beton

Aufzulagerndes Bauteil:

  • Holz, Holzwerkstoffe

Anwendungsbereich

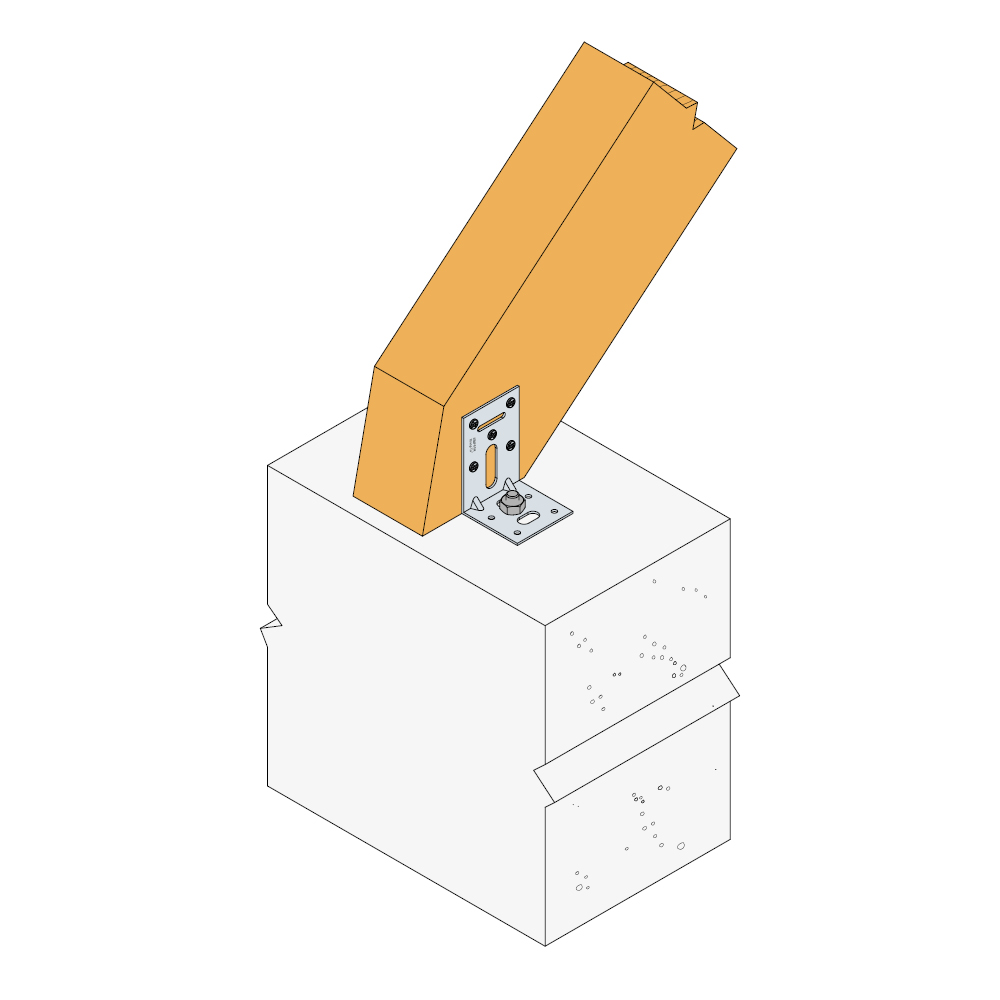

  • Zwei- und einseitige Anschlüsse von Sparren auf Pfetten oder auf Ringbalken.

Technische Daten

Abmessungen

Abmessungen

Artikel Abmessungen [mm] Schenkel A Schenkel B
A B C t Ø5 Ø10x27 Ø5x30 Ø12x40 Ø5 Ø12 Ø12x20 Ø10,5x20 Ø10,5x40
ADR60356037602.5-1--51---
ADR6090L90606025-114-11-

.

Tragfähigkeiten - Balken an Balken - Vollausnagelung

Artikel Tragfähigkeiten - Balken an Balken - Vollausnagelung
Verbindungsmittel Charakteristische Tragfähigkeit C24 - 2 Winkelverbinder je Anschluss [kN]
Schenkel A Schenkel B R1.k R2/3,k [kN]
Anzahl Anzahl CNA4.0x40 CNA4.0x60 CNA 4,0x40 CNA 4,0x60
ADR6090L322.6 / kmod^0.3min [3.6/kmod^0.3 ; 3.0/kmod]34.2

Bemessung

Es ist nachzuweisen:





Tragfähigkeiten - Balken an Beton

Artikel Tragfähigkeiten - Balken an Beton
Verbindungsmittel Charakteristische Tragfähigkeit C24 - 2 Winkelverbinder je Anschluss [kN]
Schenkel A Schenkel B R1.k R2/3,k
Anzahl Typ Anzahl Typ CNA4.0x40 CNA4.0x60 CNA 4,0x40 CNA 4,0x60
ADR6090L5CNA1M10*min [15.5 ; 9.9/kmod]9.9 / kmod4.15.9

Bolzenfaktoren

 bei F1bei F2
kax1,13-
klat-0,5

Bemessung

Für den Winkel ist nachzuweisen:



* Der Nachweis für die Befestigungsmittel im Beton/Stahl ist separat zu erbringen.

Installation

Installation

Befestigung

  • Die Befestigung erfolgt mit CNA4,0xℓ Kammnägeln oder CSA5,0xℓ Schrauben.

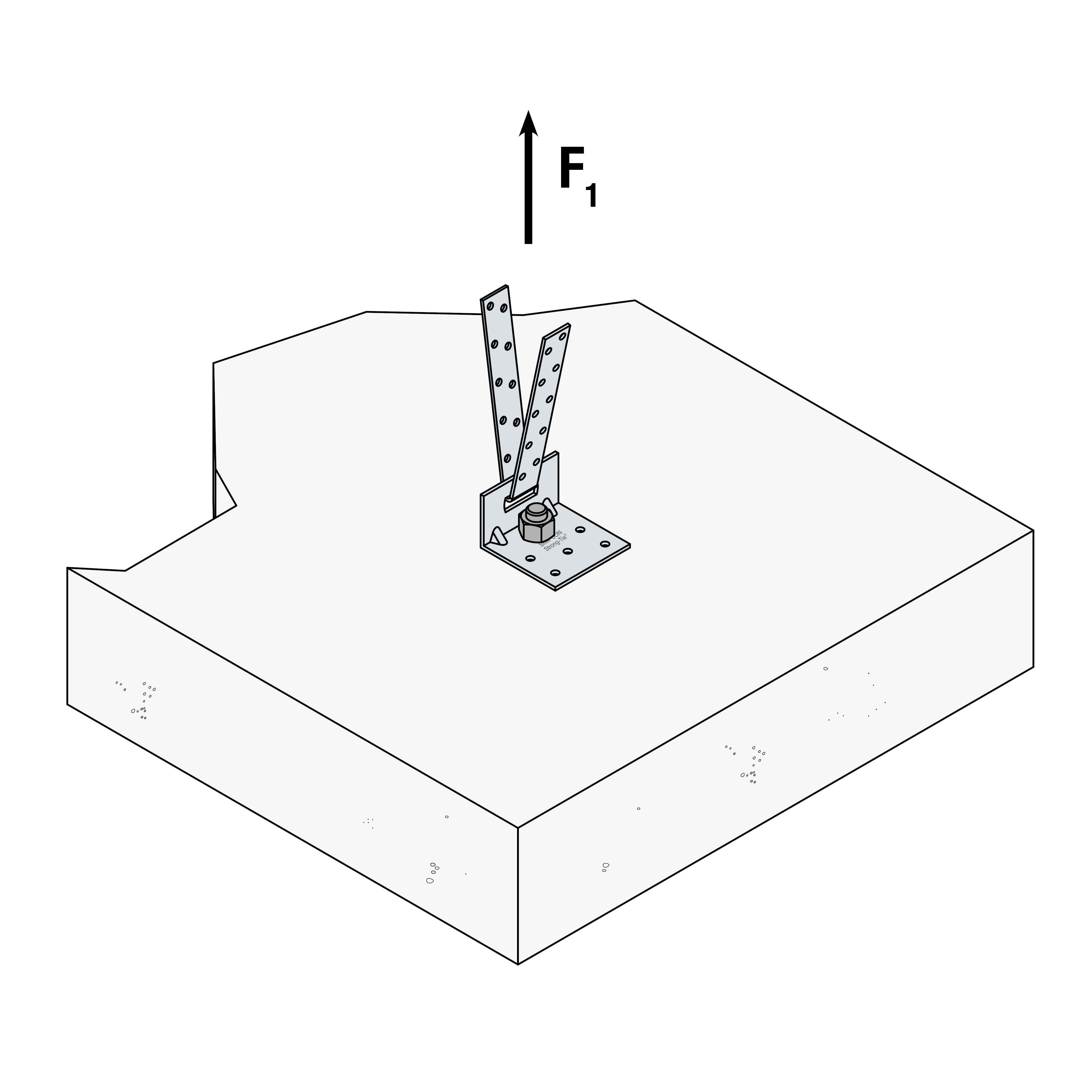

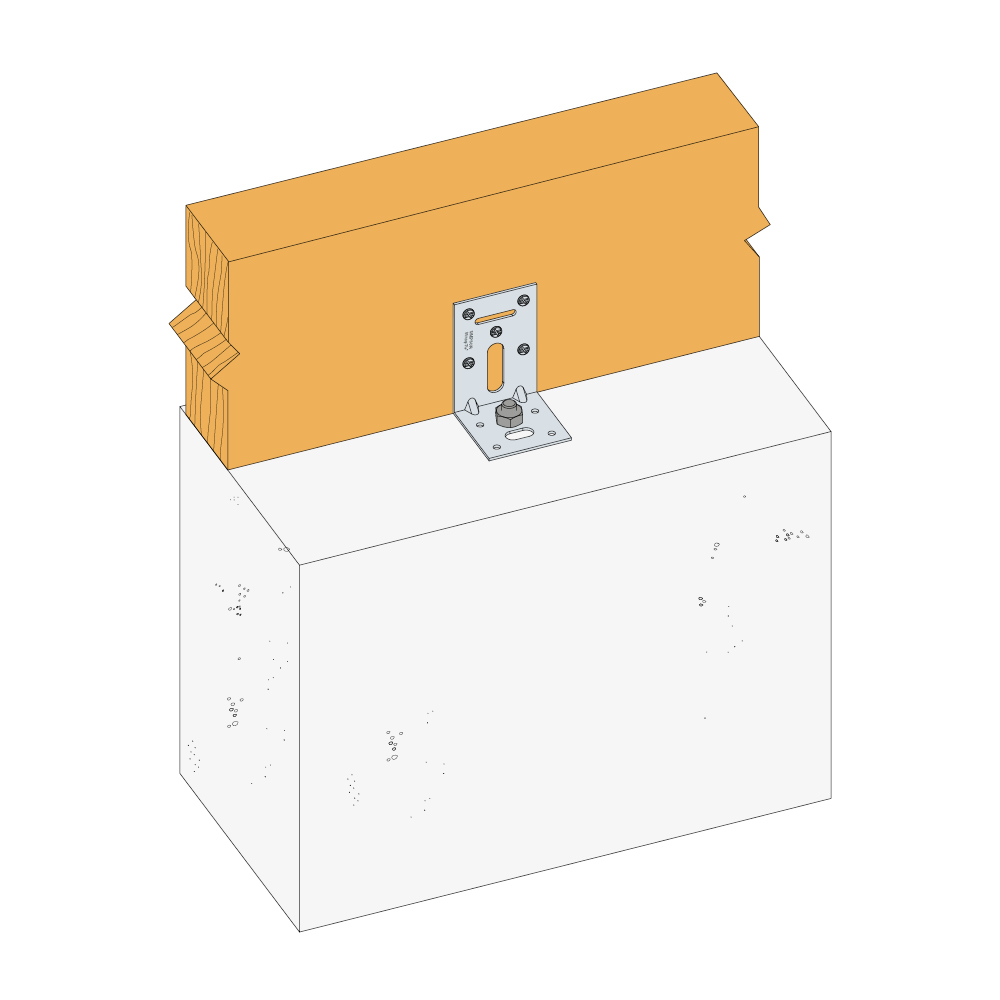

  • Zur Befestigung auf Beton werden M10 Ankerbolzen verwendet.

Technische Hinweise

Autres

adr-beispiel.pdf (188.51 KB)

Eignungsnachweise

Leistungserklärung (DoP)

Technische Bewertung (ETA)

eta-06-0106.pdf (13.43 MB)

CAD- und BIM-Bibliothek
