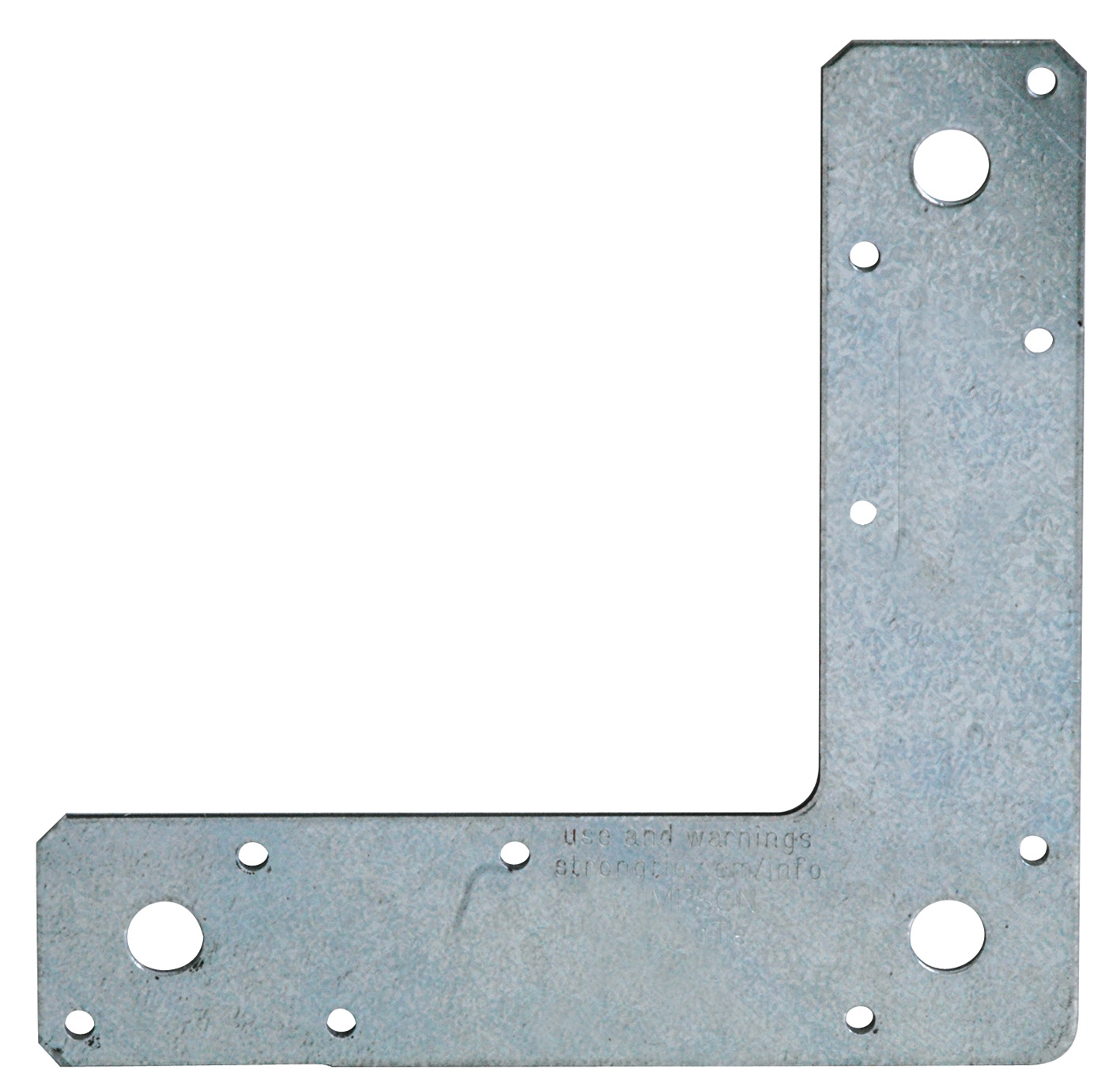

66L

Winkel L-Form

Flach-L-Winkel zur Außeverstärkung von Rahmenecken.

Nutzungsklasse 2
Innen
Galvanisch verzinkter Stahl Z275

Produkt-Details

Bilder

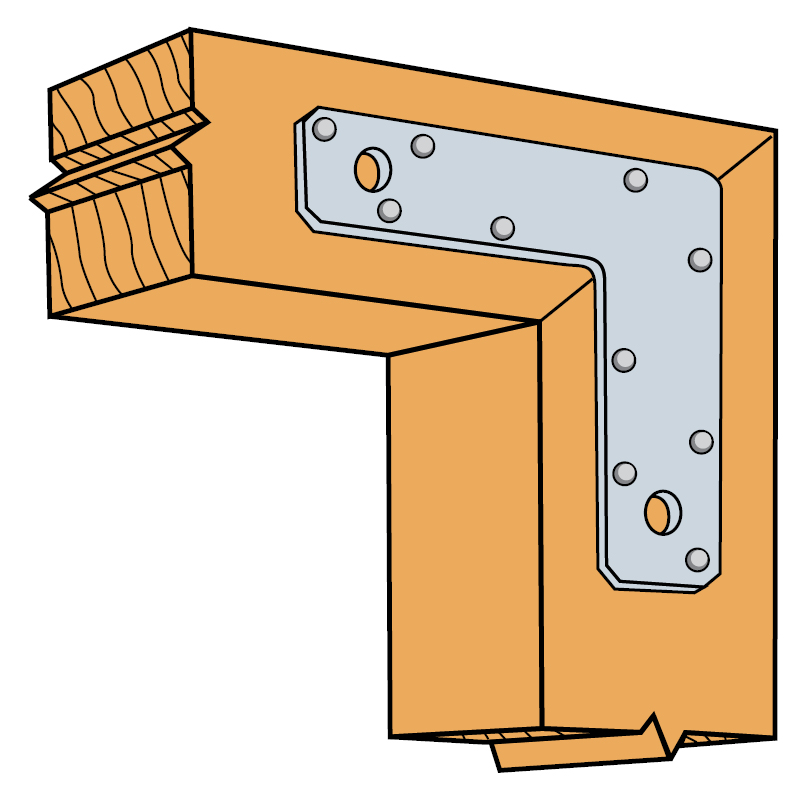

Fixation à 90° avec 66L

Eigenschaften

Material

Stahlqualität:

S 250 GD +Z 275 gemäß DIN EN 10346

Korrosionsschutz:

275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm

Vorteile

  • Kostengünstige Lösung für Lagesicherung oder Verstärkung von Pfosten/Riegel Kreuzpunkten.

Anwendung

Anwendbare Materialien

Auflager:

  • Holz, geeignete Holzwerkstoffe

Aufzulagerndes Bauteil:

  • Holz, geeignete Holzwerkstoffe

Anwendungsbereich

  • Für den Haus und Garten-Bereich.

Technische Daten

Abmessungen

Abmessung

Artikel Abmessung [mm] Löcher [mm]
A B C Ep. Anzahl Gewindedurchmesser
66L 38 150 150 2 10 Ø4 + 3 Ø11

Installation

Installation

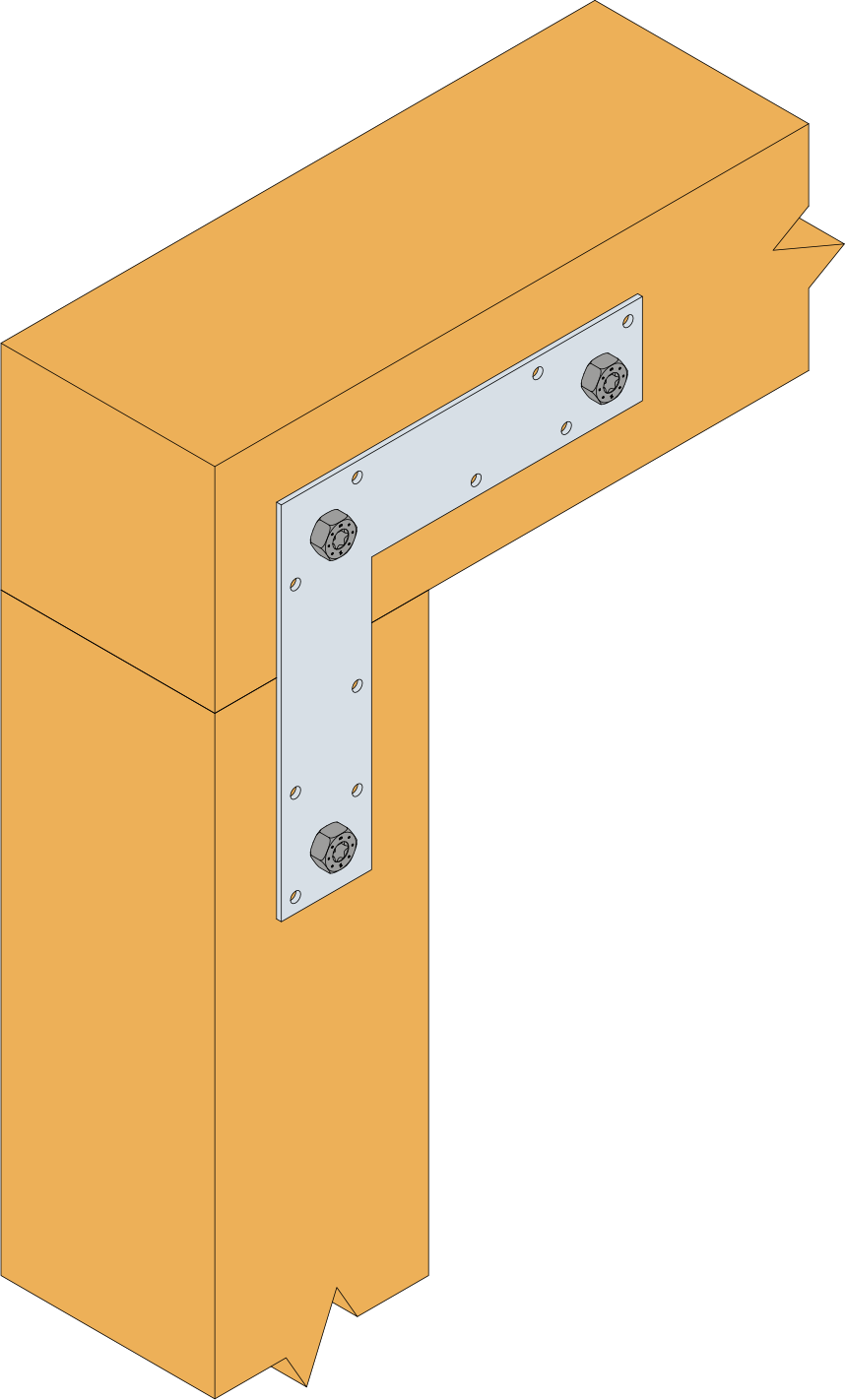

Befestigung

  • Der Anschluss am Holz erfolgt mit CNA Kammnägel oder Bolzen Ø10.

CAD Bibliothek

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
Keine Daten verfügbar.
Keine Daten verfügbar.
Keine Daten verfügbar.
