BAN-S

Windrispenband rostfrei

Die BAN Windrispenbänder werden in Aussteifungsverbänden von Dachkonstruktionen als Zugstäbe eingesetzt.

Die rostfreien Standardholzverbinder können in Konstruktionen eingesetzt werden, an die besondere Anforderungen an die Korrosionsbeständigkeit gestellt werden.

Technisches Datenblatt
CE Kennzeichnung
CE Kennzeichnung
Nutzungsklasse 3
Nutzungsklasse 3
Edelstahl A4
Edelstahl A4
EPD
EPD

Produkt-Details

Bilder

BAN windbracing.jpg

Eigenschaften

Material

Stahlqualität:

  • Rostfreier Stahl 1.4401 bzw. 1.4404 (V4A) gemäß EN10088.
  • Die von uns verwendeten rostfreien Stahlsorten sind der Korrosionswiderstandsklasse III zuzuordnen

Vorteile

  • Bei höheren Belastungen können mehrere Bänder nebeneinander eingebaut werden.
  • In diesen Fällen werden die BNSP Spanngeräte empfohlen, um ein gleichmäßiges Spannen der Bänder zu ermöglichen.

Anwendung

Anwendbare Materialien

Auflager:

  • Holz, Beton, Stahl

Aufzulagerndes Bauteil:

  • Holz, geeignete Holzwerkstoffe

Anwendungsbereich

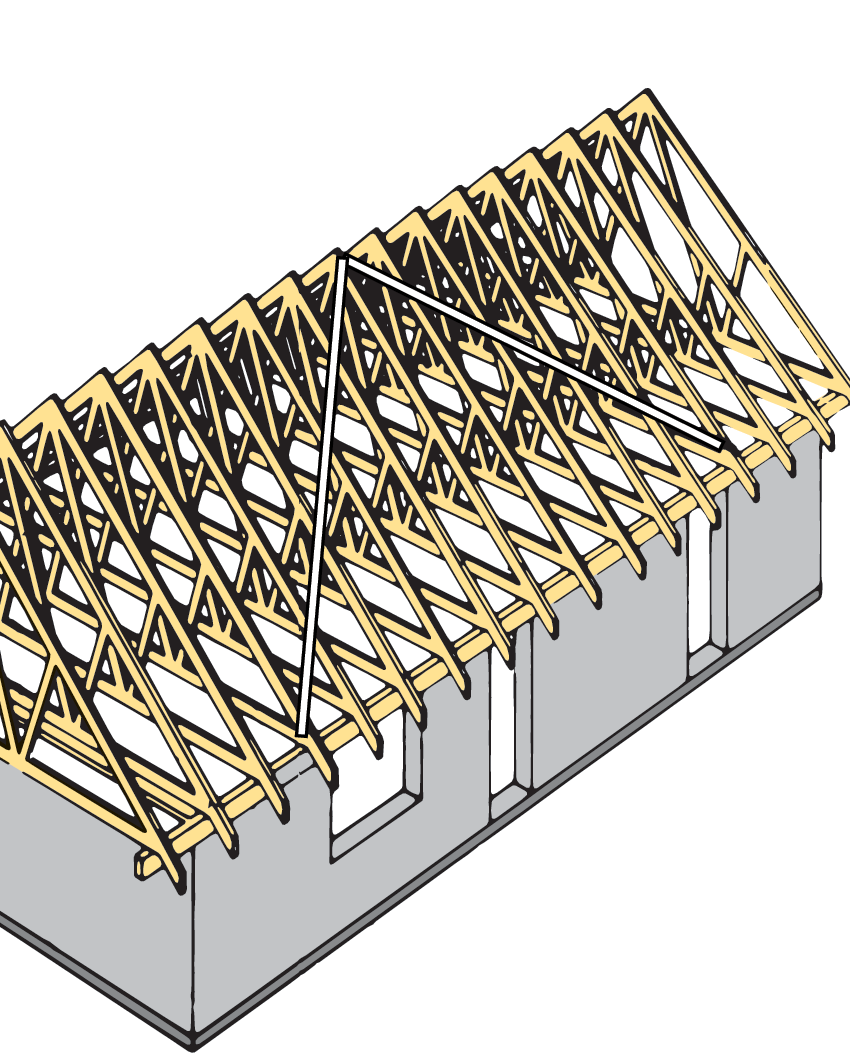

  • Zugstrebe in Aussteifungssystemen für Dächer und Wände.
    Verbindungszuglaschen
  • Holzverbinder aus dem rostfreien Stahl mit der o.a. Werkstoffnummer sind für den Einsatz im Freien einschließlich Industrieatmosphäre und Meeresnähe geeignet.
  • Die statischen Werte der Standardartikel haben auch für die rostfreien Verbinder Gültigkeit.

Technische Daten

Abmessungen (mm)

Abmessungen

Abmessungen (mm)
Abmessungen (mm)
ReferenzVerbinder Abmessungen
SonstigesProduktabmessungen[mm]Löcher Befestigungsmittel[mm]
Menge pro KartonGewicht[kg]Breite[mm]Länge[mm]Stärke[mm]Ø[mm]
BAN204025S1.015402525

Charakt. Werte der Tragfähigkeit

ReferenzStraps capacity
Charakt. Werte der Tragfähigkeit - Holz C24[kN]
R₁,ₖ[kN]
Max. Tragfähigkeitmit CNA 4,0 × 40mit CNA 4.0x50CNA4.0x60
BAN204025S17.81.83 x n2.22 x n2.36 x n

n: Nagelanzahl am Verankerungspunkt

Installation

Installation

Fixing

  • Für die Befestigung müssen rostfreie Kammnägel, Schrauben oder Bolzen der vergleichbaren Stahlqualität verwendet werden, um Kontaktkorrosion zu vermeiden.

Eignungsnachweise

Leistungserklärung (DoP)

de-dop-h10-0001-07-s.pdf
Verlauf anzeigen
de-dop-h10-0001-issue-6.pdf
de-dop-h10-0001-issue-5.pdf
f09a2355a0434a89806213dd19c71f6e80942170-pdf.pdf
ba07a652cb64690c1751d52ce8053280e862b758.pdf
cf3601c96dd8f1641c54c4a88a10c3658503ae0b.pdf
65aa11dab165aee65d32f92c1f3a8099ab9fa01a.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

CAD- und BIM-Bibliothek

2D

BAN204025S

3D

BAN204025S

ZIP-Pakete

Online kaufen
