Haupt-Produkt-Linien

Verbindungselemente
Pfostenstützen und -kappen
PPC

Verstellbarer Stützenfuß

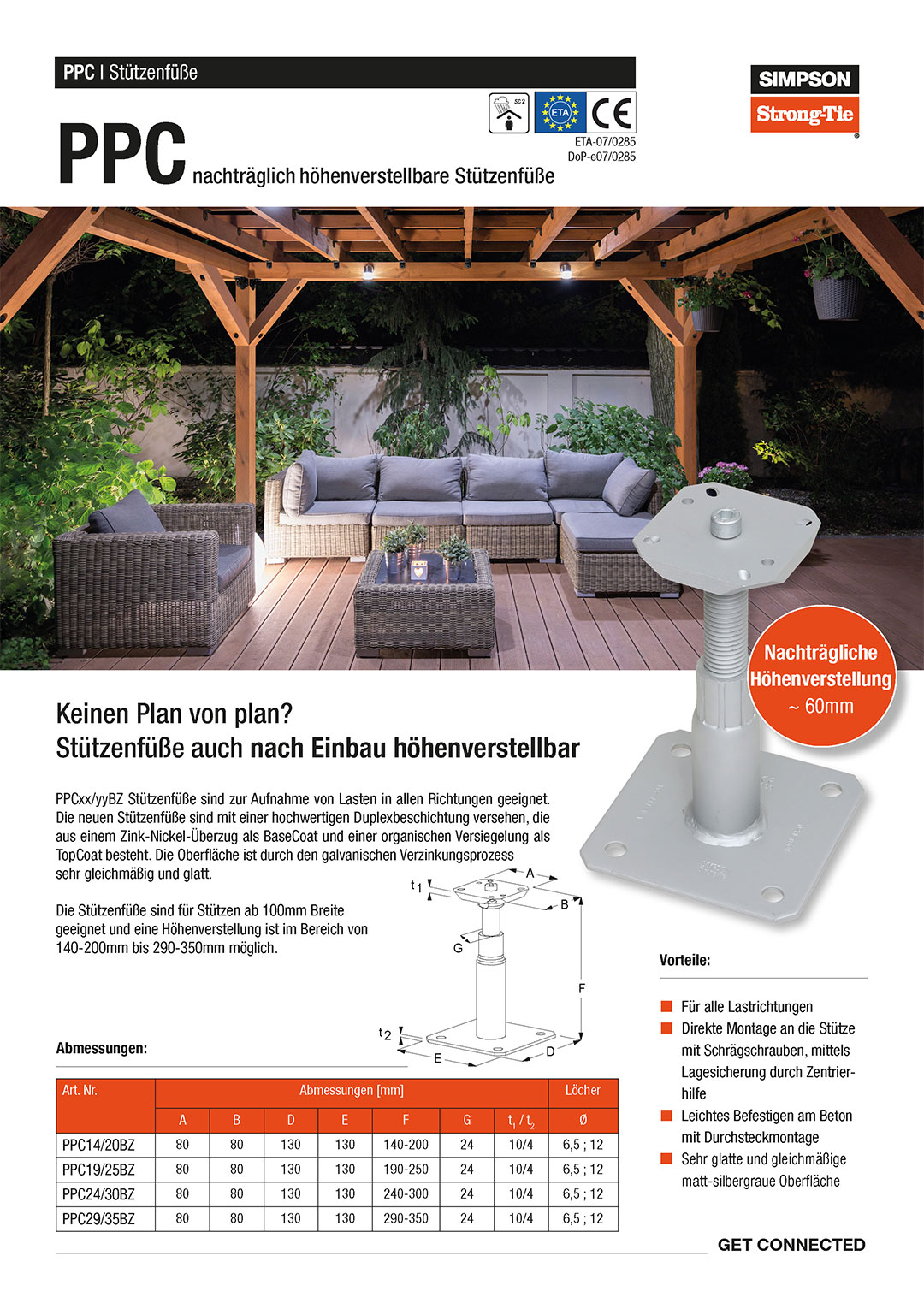

PPC Stützenfüße sind für Stützen und zur Aufständerung von Wandkonstruktionen bei Holzbreiten ab 100 mm Breite geeignet. Eine Höhenverstellung ist im Bereich von 130-190 mm bis 280-340 mm möglich. Der Stützenfuß ist nachträglich höhenverstellbar.

Technisches Datenblatt
CE Kennzeichnung
CE Kennzeichnung
ETA
ETA
Neu
Neu
Zinc Nickel
Zinc Nickel
Nutzungsklasse 2
Nutzungsklasse 2
PPC_SSTBP_homepage_DE_de

Produkt-Details

Bilder


Eigenschaften

Material

  • S235JR
  • Galvanischer Zink-Nickel-Überzug mit zusätzlicher Versiegelung (TopCoat)

Vorteile

  • Sehr glatte und gleichmäßige matt silbergraue Oberfläche
  • Lastaufnahme in alle Richtungen möglich
  • Nachträglich höhenverstellbar
  • Einfache Montage mit Schrauben direkt in die Stütze
  • Leichtes Befestigen am Beton mit Durchsteckmontage



Anwendung

Anwendbare Materialien

Auflager:

  • Beton, Stahl, Holz, Holzwerkstoffe

Aufzulagerndes Bauteil:

  • Holz, Holzwerkstoffe

Anwendungsbereich

Vordächer, Anbauten, kleine Hallen, Pergolen, Carports

  • Die Stützenfüße sind für den Anschluss von Holzstützen aus NH oder BSH mit einem Querschnitt ab 10/10 cm geeignet
  • Der Anschluss erfolgt von der Stirnseite aus

Technische Daten

Abmessungen

Abmessungen

Abmessungen
ReferenzVerbinder Abmessungen
Abmessungen und charackteristische Werte[mm]Löcher obere PlatteLöcher in der FußplatteOther
A[mm]B[mm]D[mm]E[mm]D[mm] G[mm]t₁[mm]t₂[mm]RoundRound Gewicht[kg]
Ø6,5[mm]Ø12[mm]
PPC14/20BZ8080130130140-20024104441.5
PPC19/25BZ8080130130190-25024104441.7
PPC24/30BZ8080130130240-30024104441.9
PPC29/35BZ8080130130290-35024104441.9

Verkauf nur in vollen Verpackungseinheiten.

Tragfähigkeiten

ReferenzPost base capacity
Tragfähigkeiten - Balken an Beton
VerbindungsmittelCharakt. Werte der Tragfähigkeit - Holz C24[kN]
In Stützean BetonR₁,ₖR₂.ₖR₃.ₖ
AnzahlTypAnzahlTyp
PPC14/20BZ4Ø6*4.0Ø10**min (130 ; 93 /kmod)min (11.9 ; 10.3 /kmod)min (3.0 ; 2.4 /kmod)
PPC19/25BZ4Ø6*4.0Ø10**min (130 ; 93 /kmod)min (11.9 ; 10.3 /kmod)min (3.0 ; 1.9 /kmod)
PPC24/30BZ4Ø6*4.0Ø10**min (130 ; 93 /kmod)min (11.9 ; 10.3 /kmod)1.6 /kmod
PPC29/35BZ4Ø6*4.0Ø10**min (130 ; 93 /kmod)min (11.9 ; 10.3 /kmod)1.4 /kmod

* Schraube TTZNFS6x100  (Art.Nr. 74497)

** Geeignete Anker finden Sie im Simpson Strong-Tie-Ankerprogramm. Typische Verankerungen sind BOAXII und VT-HP abhängig von der Betongüte und den Randabständen.

Installation

Installation

Befestigung

Bolzen M10 an Beton

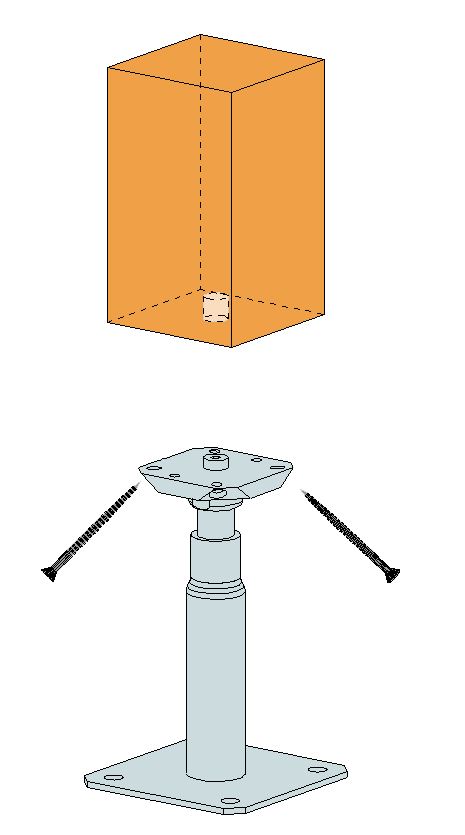

Ø6mm schräg eingebrachte Schrauben an Holzstütze

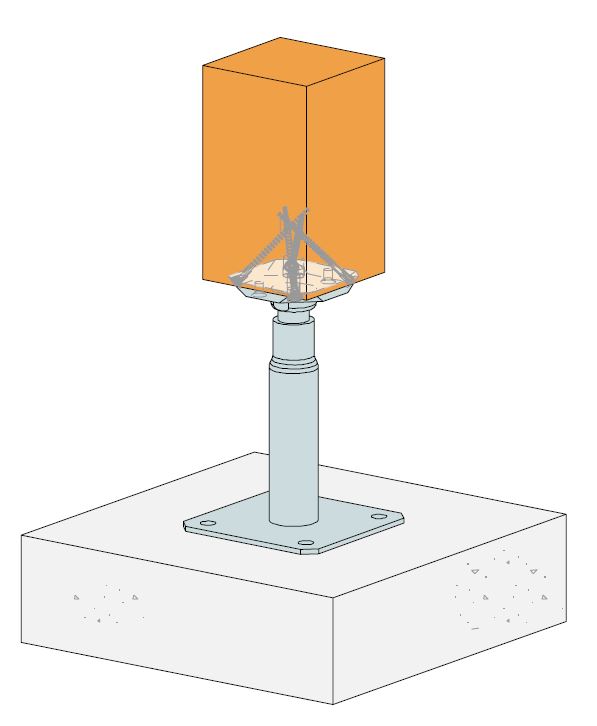

Installation

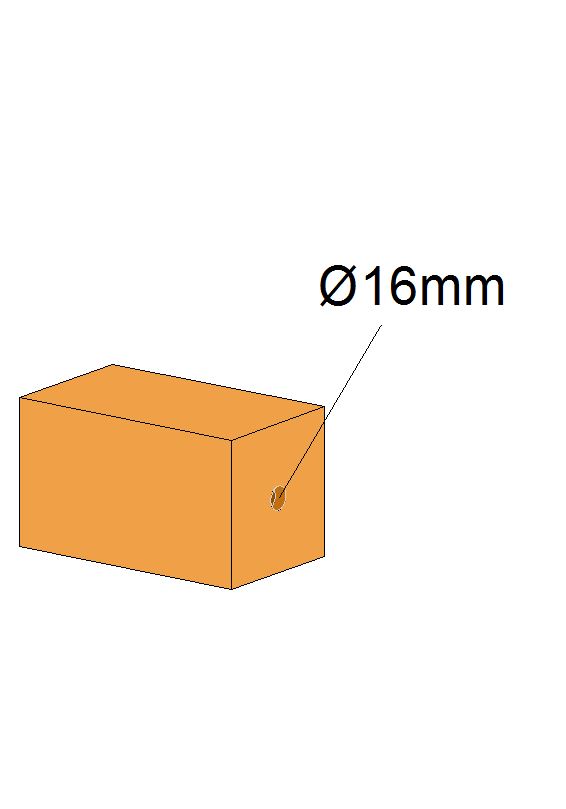

Der Stützenfuß wird mit Schrägschrauben an der Holzstütze befestigt, hierzu wird eine Ø16mm Zentrumsbohrung in der Stütze eingebracht, diese dient gleichzeitig zur Lagefixierung während des Eindrehens der schrägen Schrauben.
Der Anschluss an den Beton erfolgt mit M10er Ankerbolzen.
Nachträglich läßt sich mittels 32mm Maulschlüssels die Höhe im Bereich von ~ 60mm verstellen.


Eignungsnachweise

Leistungserklärung (DoP)

de-dop-e07-0285-07.pdf
Kein Verlauf verfügbar

Europäische Technische Bewertung (ETA)

eta-07-0285-2021-12-09.pdf
Kein Verlauf verfügbar

Downloads

CAD- und BIM-Bibliothek

2D

PPC14/20BZ

PPC19/25BZ

PPC24/30BZ

PPC29/35BZ

3D

PPC14/20BZ

PPC19/25BZ

PPC24/30BZ

PPC29/35BZ

ZIP-Pakete
