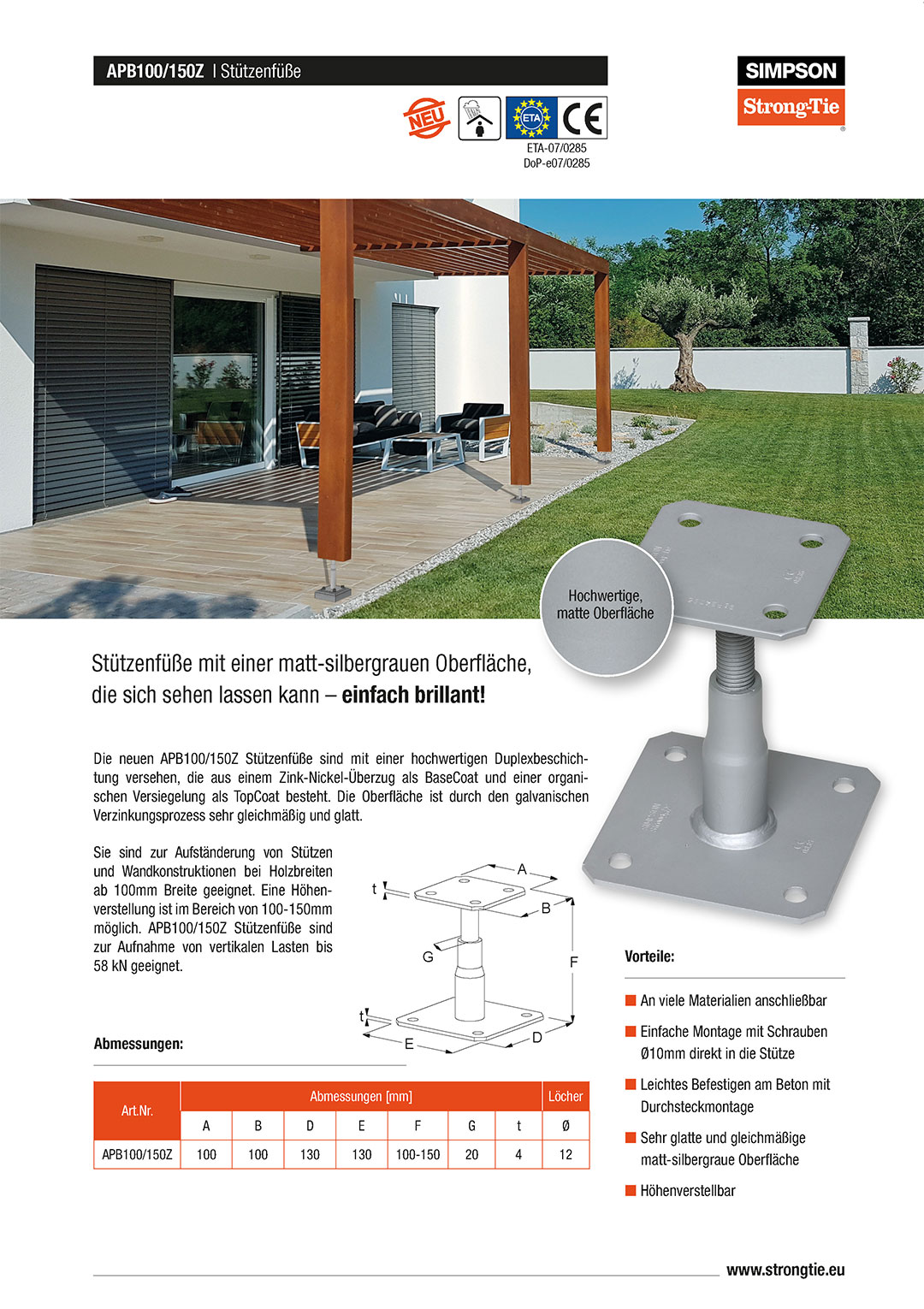

APB100/150Z

Verstellbarer Stützenfuß

APB100/150Z Stützenfüße sind für Stützen und zur Aufständerung von Wandkonstruktionen bei Holzbreiten ab 100mm Breite geeignet. Eine Höhenverstellung ist im Bereich von 100-150mm möglich.

CE Kennzeichnung
ETA
Nutzungsklasse 2

Produkt-Details

Bilder

Befestigung APB100/150Z an Beton

Eigenschaften

Material

  • S235JR
  • galvanischer Zink-Nickel-Überzug mit zusätzlicher Versiegelung (TopCoat)

Vorteile

  • Sehr glatte und gleichmäßige matt silbergraue Oberfläche
  • Höhenverstellbar
  • Einfache Montage mit Schrauben direkt in die Stütze
  • Leichtes Befestigen am Beton mit Durchsteckmontage

Anwendung

Anwendbare Materialien

Auflager:

  • Beton, Stahl, Holz, Holzwerkstoffe

Aufzulagerndes Bauteil:

  • Holz, Holzwerkstoffe

Anwendungsbereich

Vordächer, Anbauten, kleine Hallen, Pergolen

  • Die Stützenfüße sind für den Anschluss von Holzstützen aus NH oder BSH mit einem Querschnitt ab 10/10 cm geeignet
  • Der Anschluss erfolgt von der Stirnseite aus

Technische Daten

Abmessungen

Abmessungen

Artikel Abmessungen [mm] Löcher Kopfplatte Löcher Bodenplatte
A B D E F G t Ø12 [mm] Ø12 [mm]
APB100/150Z100100130130100-15020444

Verpackungseinheit sind 12 Stück. Verkauf nur in vollen Verpackungseinheiten.

Tragfähigkeiten

Artikel Tragfähigkeiten
Verbindungsmittel Charakt. Werte der Tragfähigkeit - Holz C24 [kN]
in Stütze in Beton R1.k
Anzahl Typ Anzahl Typ
APB100/150Z4Ø10*4Ø10**58/kmod^0,5

* Schraube Ø10x80, Art.Nr. LAG10080

** Geeignete Anker finden Sie im Simpson Strong-Tie-Ankerprogramm. Typische Verankerungen sind BOAXII und WA abhängig von der Betongüte und den Randabständen.

Installation

Installation

Befestigung

Bolzen M10 an Beton

Ø10mm Schrauben an Holzstütze

Eignungsnachweise
