CSA-T
Verbinderschraube

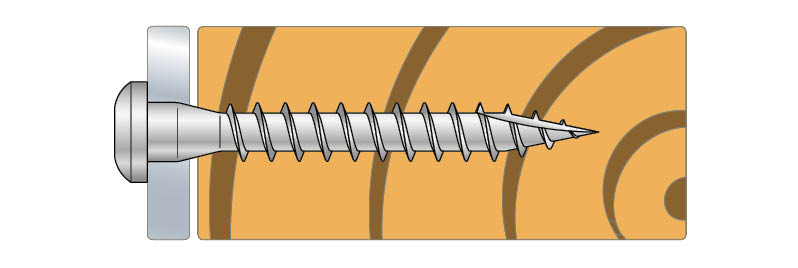

Magazinierte CSA-Schrauben für die Montage von Winkeln und Verbindern auf Holzkonstruktionen. Der zylindrische Teil unter dem Schraubenkopf gewährleistet eine passgenaue und stabile Verbindung zwischen CSA-T Schraube und Holzverbinder.
CE Kennzeichnung
ETA
Nutzungsklasse 2
Galvanisch verzinkter Stahl
Innen
Produkt-Details
Bilder
Eigenschaften
Anwendung
Technische Daten
Abmessungen
Abmessungen und charakteristische Werte der Tragfähigkeit
| Artikel | Befestigungsmittel Abmessungen [mm] | Max. Drehzahl [r/min] | Charakter. Tragfähigkeiten - Nadelholz C24 gem. ETA-04/0013 [kN] | |||||
|---|---|---|---|---|---|---|---|---|
| d | l | dh | d1 | lg | Rlat.k | Rax.k | ||
| CSA5.0X35T | 4.85 | 35 | 8.3 | 3.15 | 29 | 2500 | 1.99 | 2.11 |
| CSA5.0X40T | 4.85 | 40 | 8.3 | 3.15 | 34 | 2500 | 2.25 | 2.47 |
| CSA5.0X50T | 4.85 | 50 | 8.3 | 3.15 | 44 | 2500 | 2.63 | 3.2 |
Die angegebenen Tragfähigkeiten sind gültig für eine 2mm dicke Stahlplatte. Für Tragfähigkeiten anderer Stahldicken und/oder Holzgüten, siehe ETA-04/0013.
