UNI

Universalverbinder

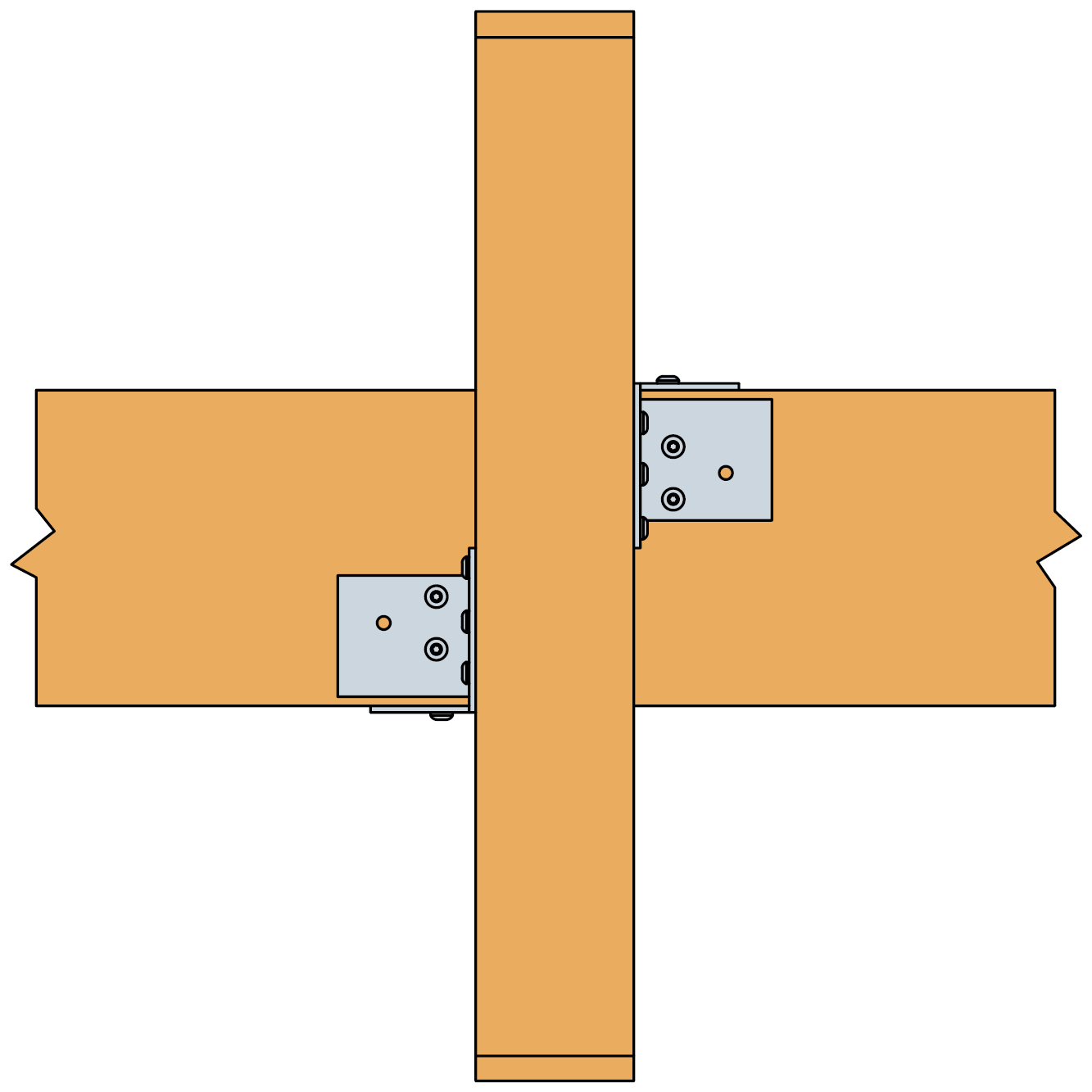

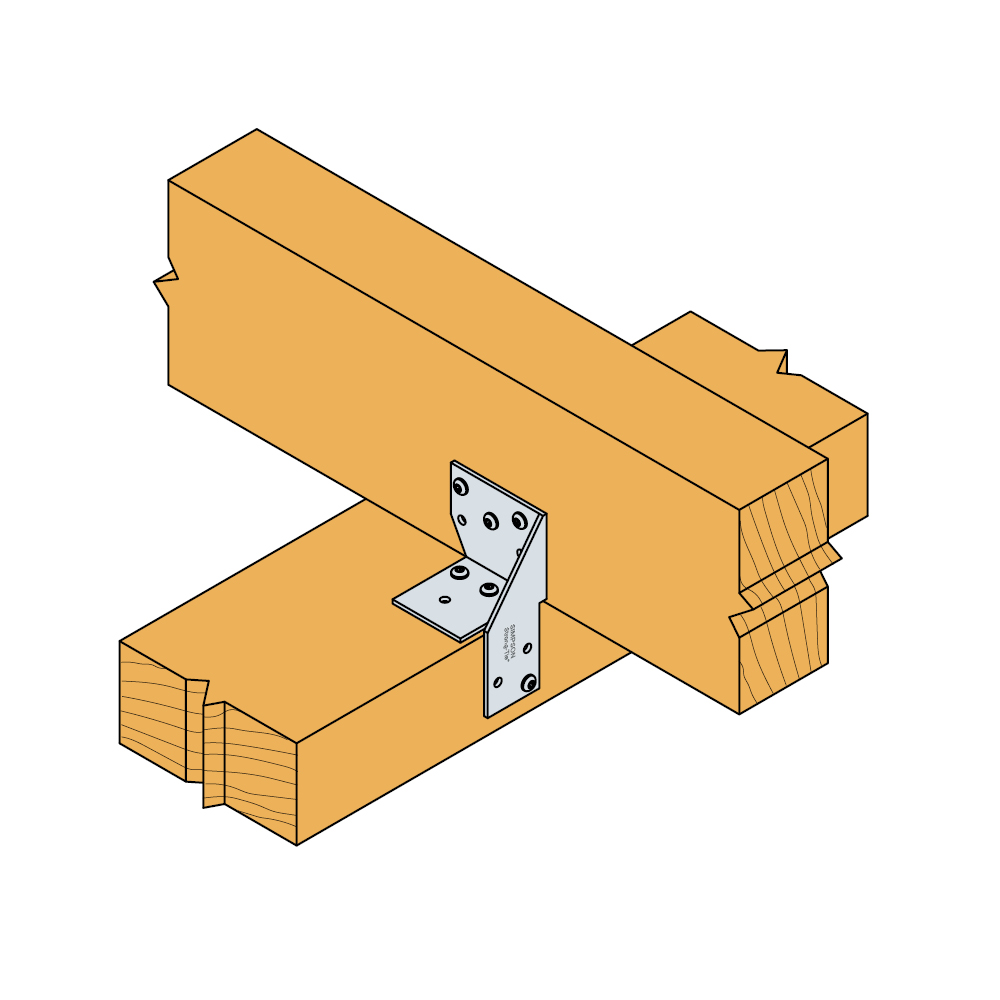

Die UNI Verbinder werden für Holz / Holzanschlüsse verwendet. Je Anschluss sollten zwei Verbinder diagonal gegenüberliegend angeordnet werden.Bei 2 diagonal angebrachten Verbindern pro Anschluss werden entweder 2 linke oder 2 rechte Verbinder benötigt.

Technisches Datenblatt

CE Kennzeichnung

ETA

EPD

Feuerverzinkter Stahl Z275

Nutzungsklasse 2

Produkt-Details

Bilder

Eigenschaften

Material

Stahlqualität:

S 250 GD +Z 275 gemäß DIN EN 10346

Korrosionsschutz:

275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm

Vorteile

einfacher Anschluss von sich kreuzenden Holzbauteilen

Anwendung

Anwendbare Materialien

Auflager:

Holz, Holzwerkstoffe

Aufzulagerndes Bauteil:

Holz, Holzwerkstoffe

Anwendungsbereich

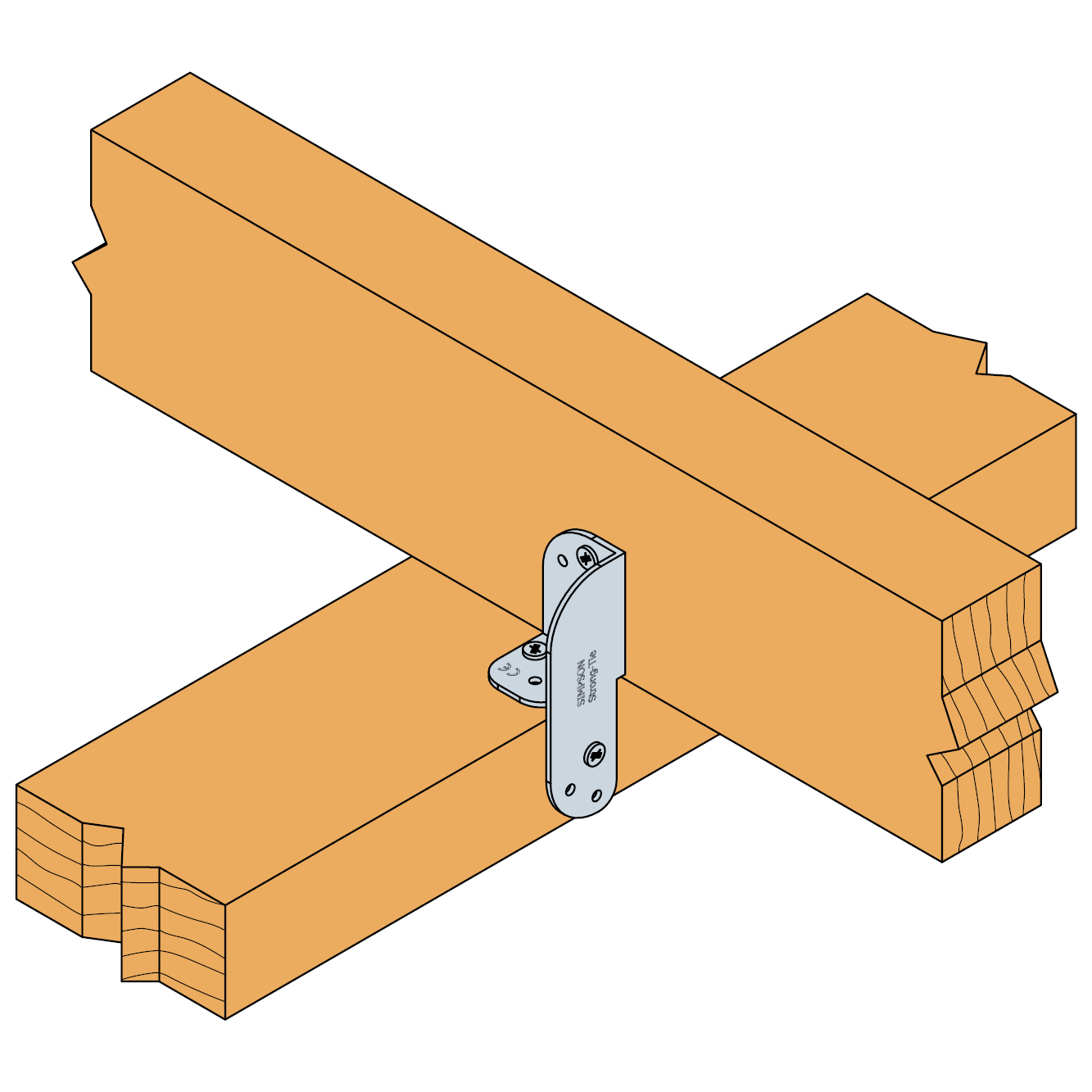

Die UNI96 können für die Befestigung von sich kreuzenden Hölzern bei kleineren Konstruktionen von z.B. Carports, Pergolen, Terrassen und Spielhäusern verwendet werden

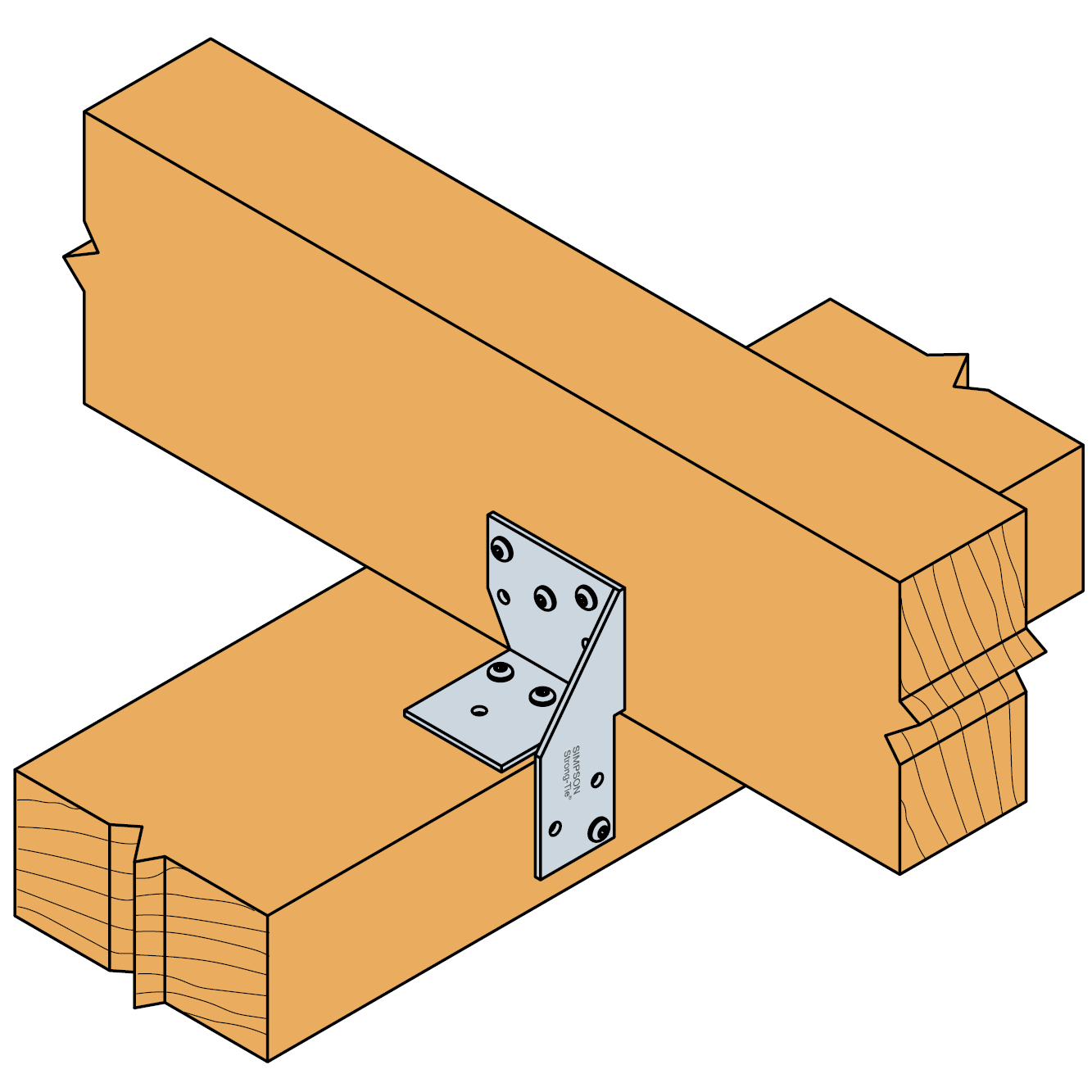

Die UNI100 und UNI130 werden für die Befestigung von kreuzenden Hölzern bei kleineren Holzkonstruktionen verwendet, z.B. Sparrengebinde an Schwellen.

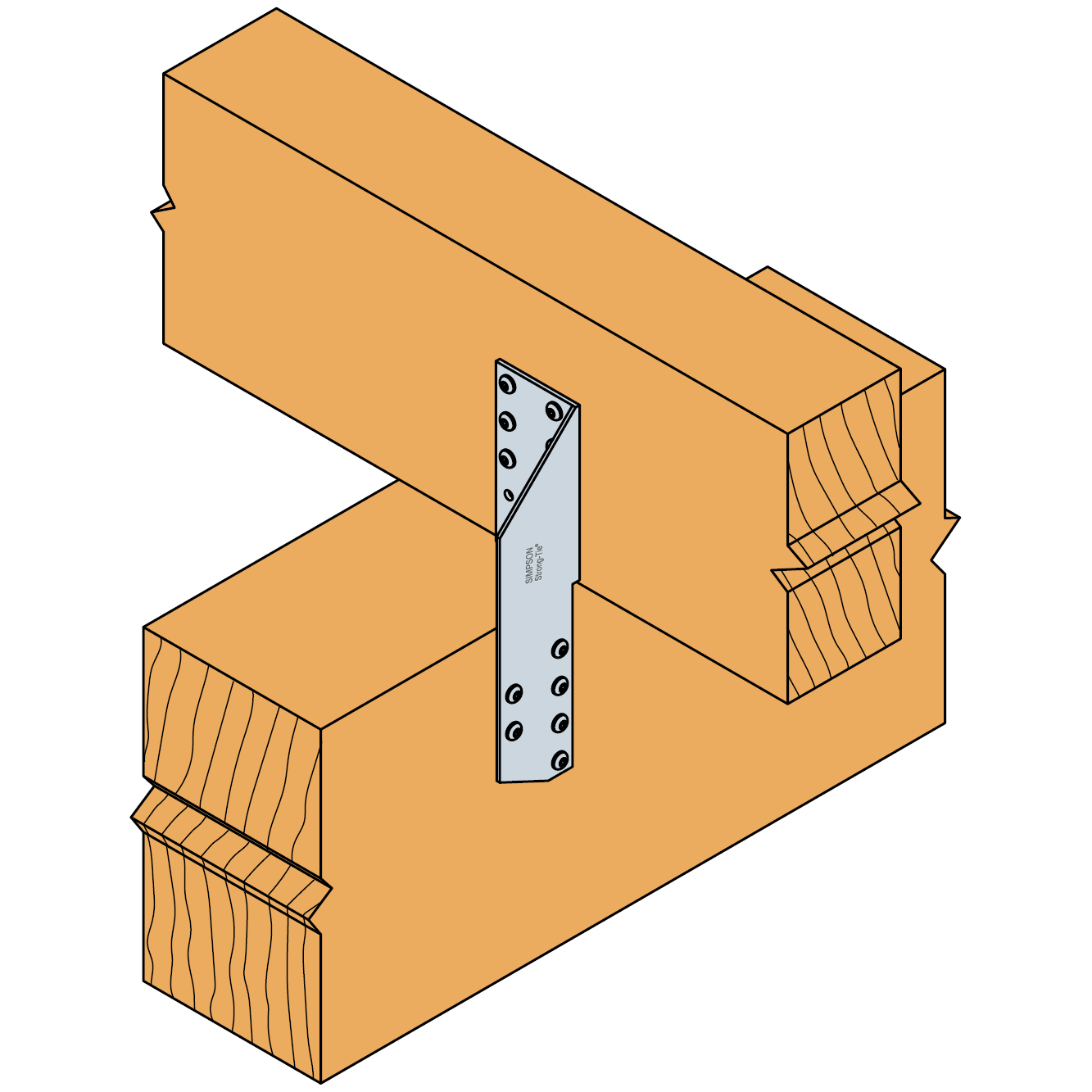

UNI190 werden für Anschlüsse von z.B. Pfetten an Träger, Sparren an Pfetten sowie für Wandriegelanschlüsse eingesetzt.

Technische Daten

Abmessung

Abmessungen

Referenz	Verbinder Abmessungen
	Sonstiges		Produktabmessungen[mm]					Löcher Befestigungsmittel[mm]		Abmessungen des Nebenträgers
	Verpackungsmenge	Gewicht[kg]	A[mm]	B[mm]	C[mm]	D[mm]	t[mm]	Löcher[mm]	Anzahl	Höhe [mm]
	Verpackungsmenge	Gewicht[kg]	A[mm]	B[mm]	C[mm]	D[mm]	t[mm]	Löcher[mm]	Anzahl	min[mm]
UNI96L	50	0.08	96	34	35	46	2	4	3 + 3 + 2	58
UNI100L	50	0.15	100	52.5	62.5	47.5	2.5	5	5 + 3 + 3	63
UNI130L	25	0.24	130	61.5	62.5	58	2.5	5	8 + 5 + 5	82
UNI190L	50	0.2	192	49.5	49.5	96	2	5	7 + 6 + 1	108
UNI96R	50	0.08	96	34	35	46	2	4	3 + 3 + 2	58
UNI100R	50	0.15	100	52.5	62.5	47.5	2.5	5	5 + 3 + 3	63
UNI130R	25	0.24	130	61.5	62.5	58	2.5	5	8 + 5 + 5	82
UNI190R	50	0.2	192	49.5	49.5	96	2	5	7 + 6 + 1	108

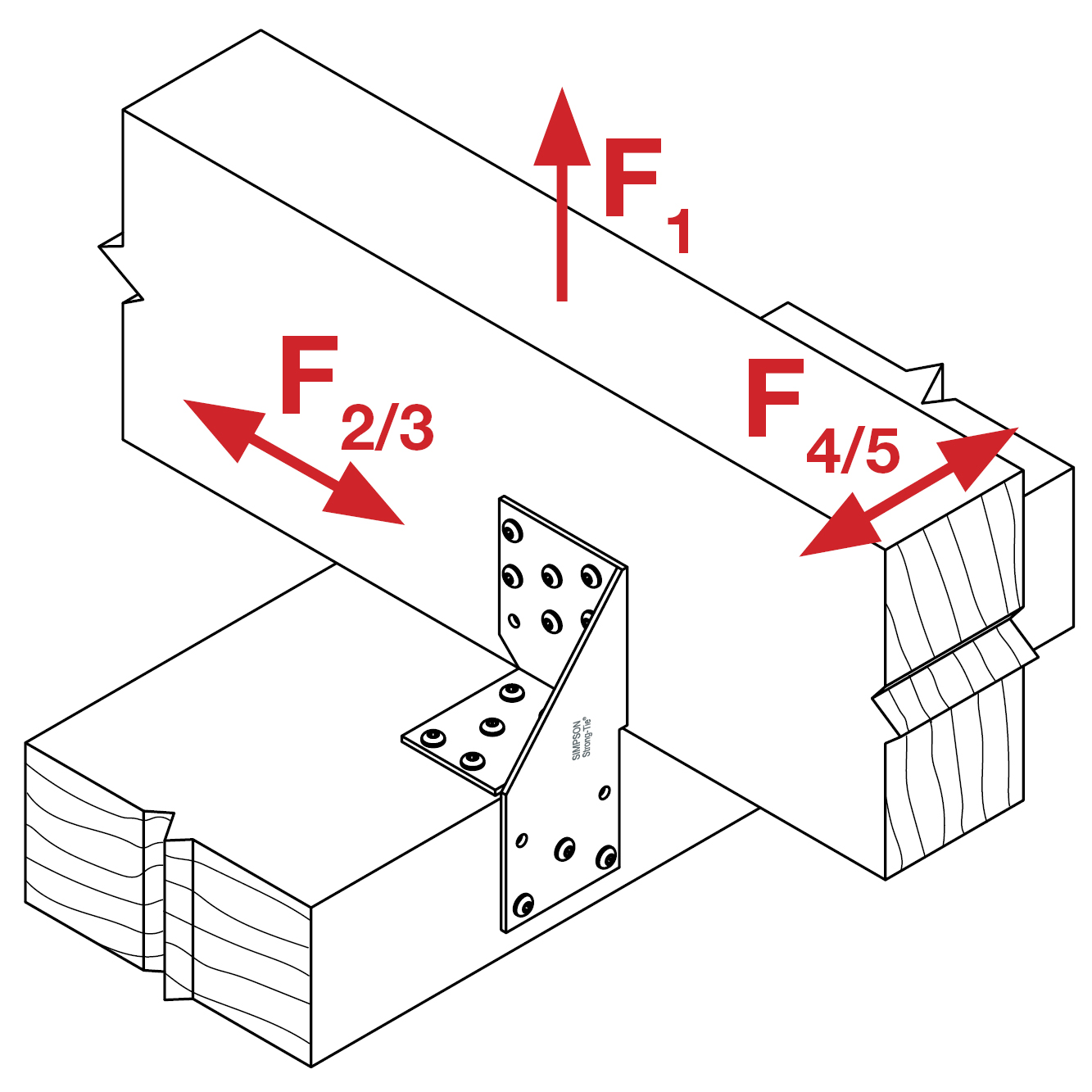

Tragfähigkeiten, Teilausnagelung

Referenz	Tragfähigkeiten - Balken an Balken - Teilausnagelung
	Charakter. Tragfähigkeiten - Nadelholz C24[kN]	Charakter. Tragfähigkeit (kN) 2 Winkelverbinder pro Verbindung diagonal montiert
	Verbindungsmittel	R₁,ₖ	R₂,ₖ=R₃,ₖ	R4,k=R5,k
	Angabe	R₁,ₖ	R₂,ₖ=R₃,ₖ	R4,k=R5,k
UNI190R	CNA4,0x40	7.9	4.5	Min. 4.3; 3.9(b+7)/e

Tragfähigkeiten, Vollausnagelung

Referenz	Tragfähigkeiten - Balken an Balken - Teilausnagelung
	Charakter. Tragfähigkeiten - Nadelholz C24[kN]	Charakter. Tragfähigkeit (kN) 2 Winkelverbinder pro Verbindung diagonal montiert
	Verbindungsmittel	R₁,ₖ	R₂,ₖ=R₃,ₖ	R4,k=R5,k
	Angabe	R₁,ₖ	R₂,ₖ=R₃,ₖ	R4,k=R5,k
UNI96L	CNA3,1x40	3.4	1.9	Min. 3.9; 2.2(b+10)/e
UNI100L	CNA4,0X40	5.8	4.7	Min. 7.3; 2.9(b+16)/e
UNI130L	CNA4,0X40	10.8	7.9	Min. 7.9; 5.4(b+21)/e
UNI190L	CNA4,0x40	16	5.4	Min. 5.8; 7.4(b+7)/e
UNI96R	CNA3,1x40	3.4	1.9	Min. 3.9; 2.2(b+10)/e
UNI100R	CNA4,0X40	5.8	4.7	Min. 7.3; 2.9(b+16)/e
UNI130R	CNA4,0X40	10.8	7.9	Min. 7.9; 5.4(b+21)/e
UNI190R	CNA4,0x40	16	5.4	Min. 5.8; 7.4(b+7)/e
