Mechanische und chemische Dübel
Kunststoffdübel

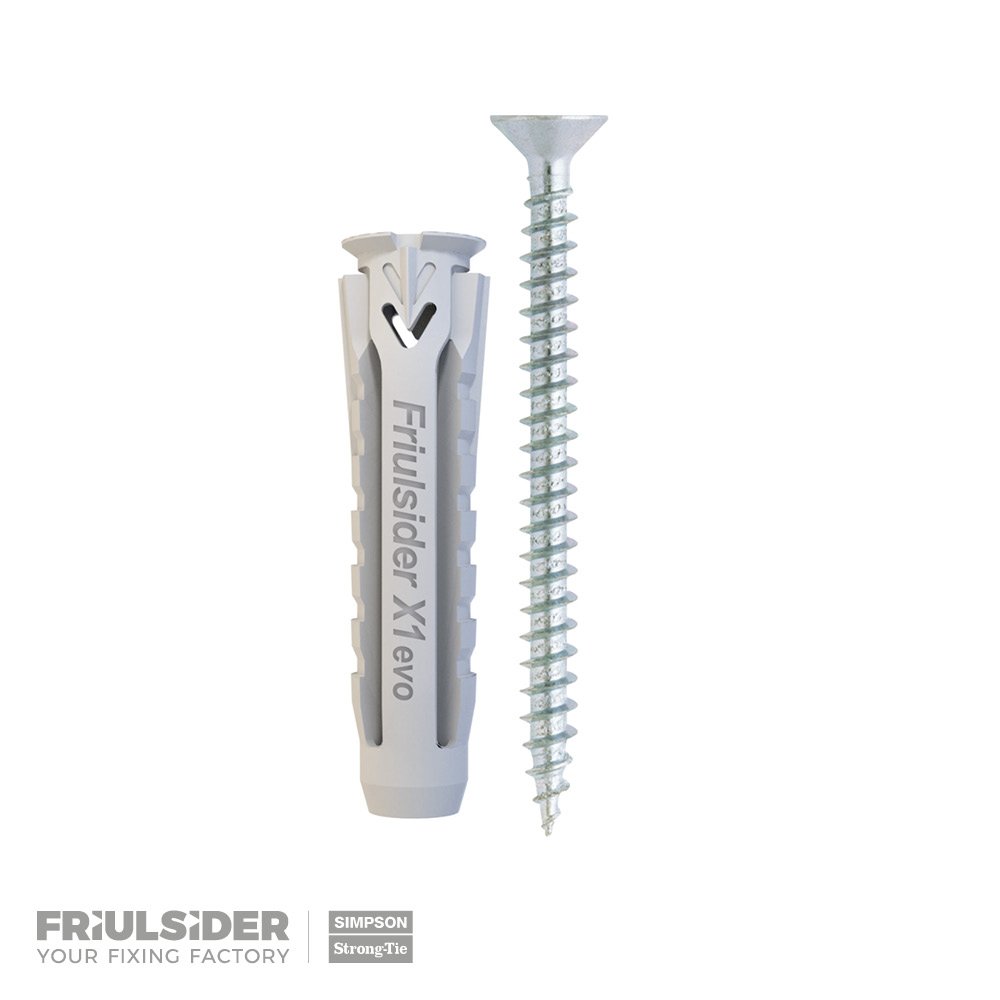

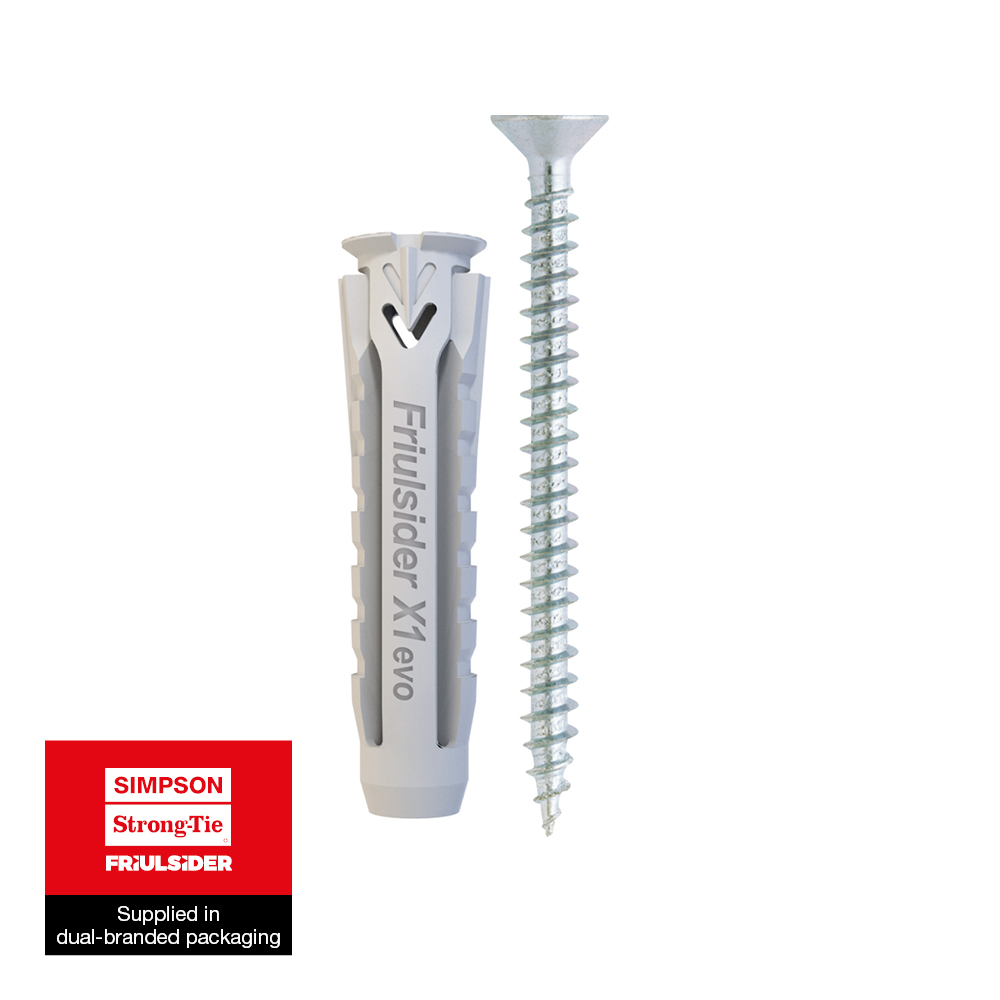

X1 evo

Universaldübel

Der X1 evo Universaldübel in den Ausführungen Ø5 bis Ø14 mm ist konzipiert für Befestigungen in Voll-, Hohl- und Plattenbaustoffen.

Technisches Datenblatt
X1 evo

Produkt-Details

Bilder

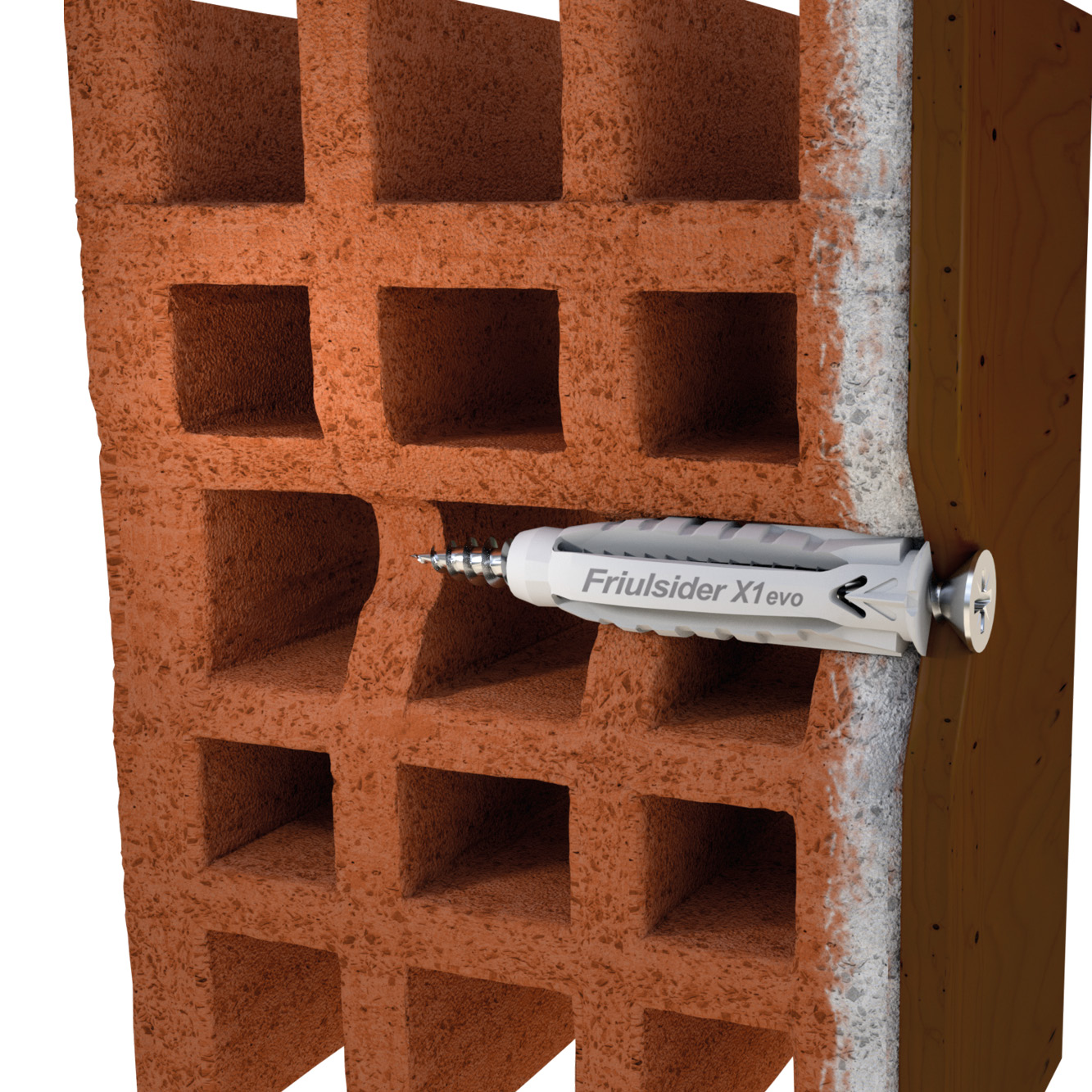

X1 hollow block application image

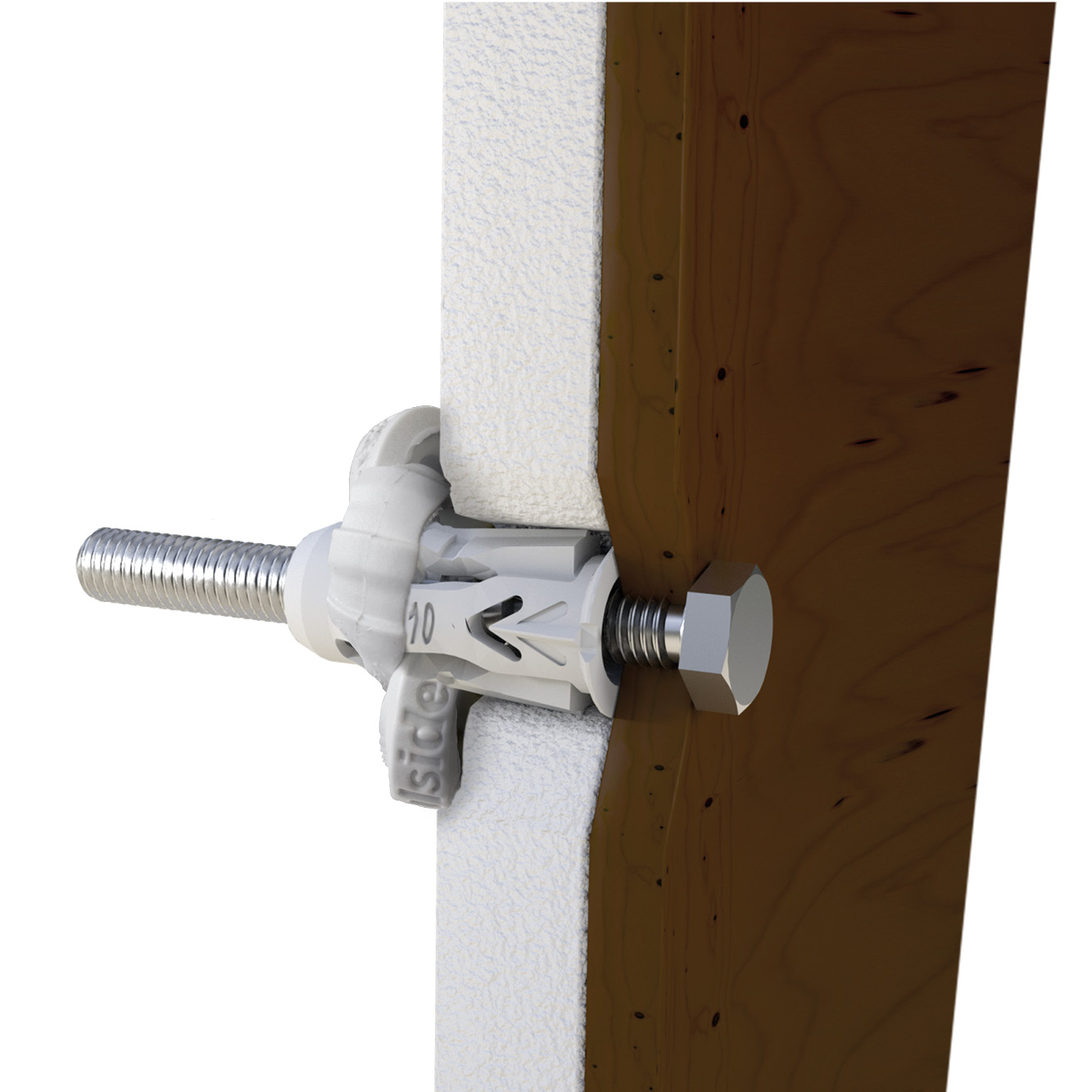

X1 plasterboard application image

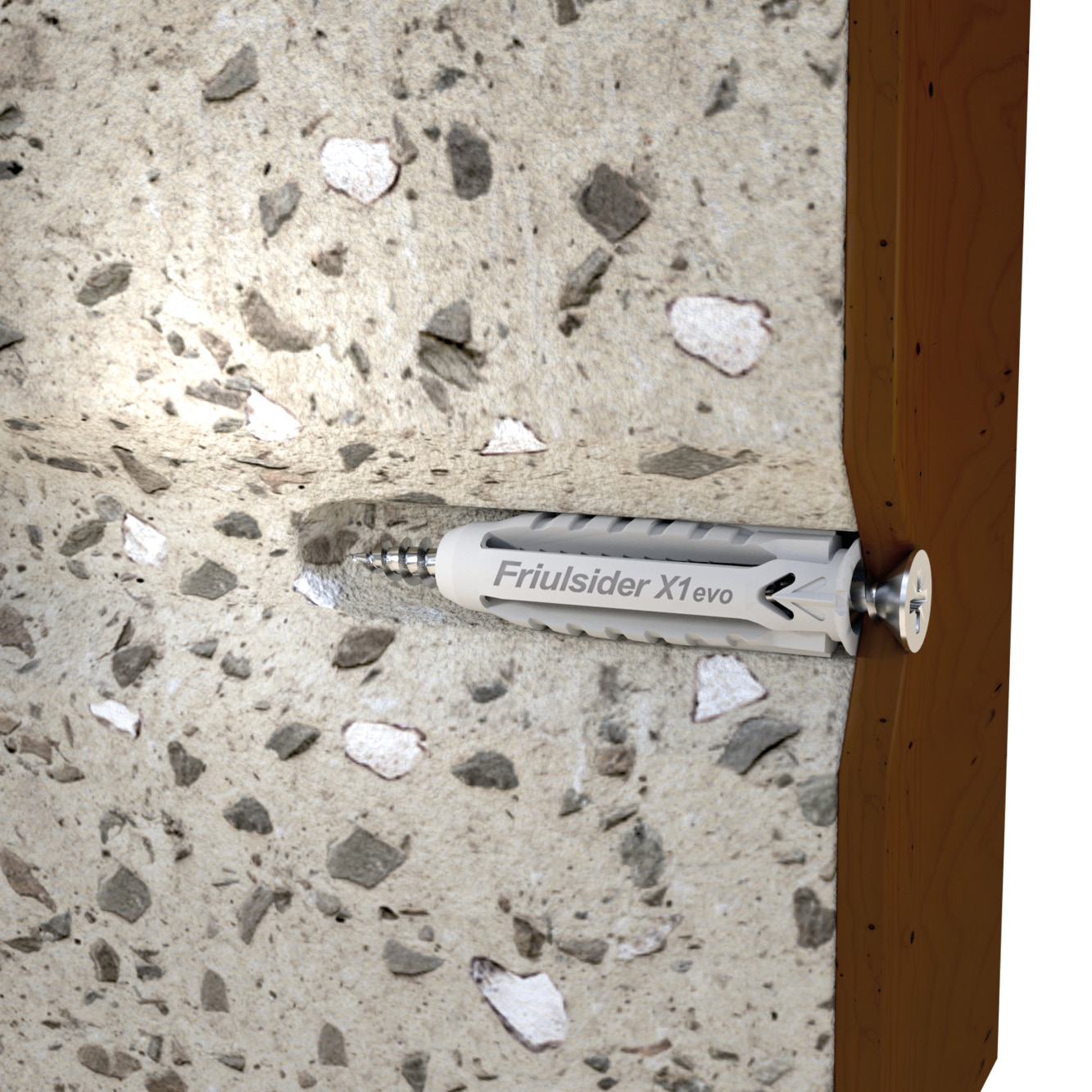

X1 solid concrete application image

Eigenschaften

Material

  • Dübel: Polyamid PA6
  • Schrauben: Stahl, gehärtet
  • Fe/Zn5/A: galvanisch verzinkt ≥ 5µm, blau passiviert

Vorteile

  • Hochwertiger Nylondübel mit optimiertem Kragendesign für oberflächenbündigen Abschluss
  • In Kombination mit Senkkopfschraube verfügbar
  • Innensechsrundantrieb
  • Variable Dübel- und Schraubenlängen

Anwendung

Anwendungsbereich

  • Sanitär / Heizung / Klima-Befestigungen
  • Bilder, Leuchten, Gardinenschienen
  • Leichte Hängeschränke
  • Spiegelschränke, Handtuchhalter
  • TV-Konsolen

Anwendbare Materialien

  • Beton
  • Vollstein- / Lochsteinmauerwerk
  • Leichtbeton / Porenbeton
  • Kalksandvoll- / Lochsteine
  • Hohldecken
  • Plattenwerkstoffe
  • Naturstein

Technische Daten

Abmessungen

X1 evo Dim image

Abmessungen und charakteristische Werte X1 evo

Artikel Art.Nr. ∅ Bohrer x Dübellänge d0 x L [mm] ∅ Schraube (Min / Max) ∅ Bohrer d0 [mm] min. Bohrtiefe h1 [mm] Setztiefe hnom [mm] Stk. / Box Stk. / Umverpackung
6007000502500X1 evoØ5x25-535251003200
6007000603000X1 evoØ6x30Ø4 - Ø5640301003200
6007000804000X1 evoØ8x40Ø4,5 - Ø6850401001600
6007001005000X1 evoØ10x50Ø6 - Ø810605050800
6007001206000X1 evoØ12x60Ø8 - Ø1012706025400
6007001407000X1 evoØ14x70-14807020160

.

Abmessungen und charakteristische Werte - X1 evo mit Senkkopfschraube

Artikel Art.Nr. ∅ Bohrer x Dübellänge d0 x L [mm] Anbauteildicke tfix ≤ [mm] Schraubendurchmesser d [mm] Schraubenlänge Lv [mm] Stk. / Box Stk. / Umverpackung
60071B0502500X1 evoØ5x251.54301003200
60071B0603000X1 evoØ6x3054.5401001600
60071B0804000X1 evoØ8x40555050800
60071B1005000X1 evoØ10x50566025400

Installation

Installation

Installation

  • Montagetemperatur: ≥ +5°C
  • Temperaturbereich ≥ –40°C / ≤ +40°C
  • (max. Kurzzeittemperatur +80°C)

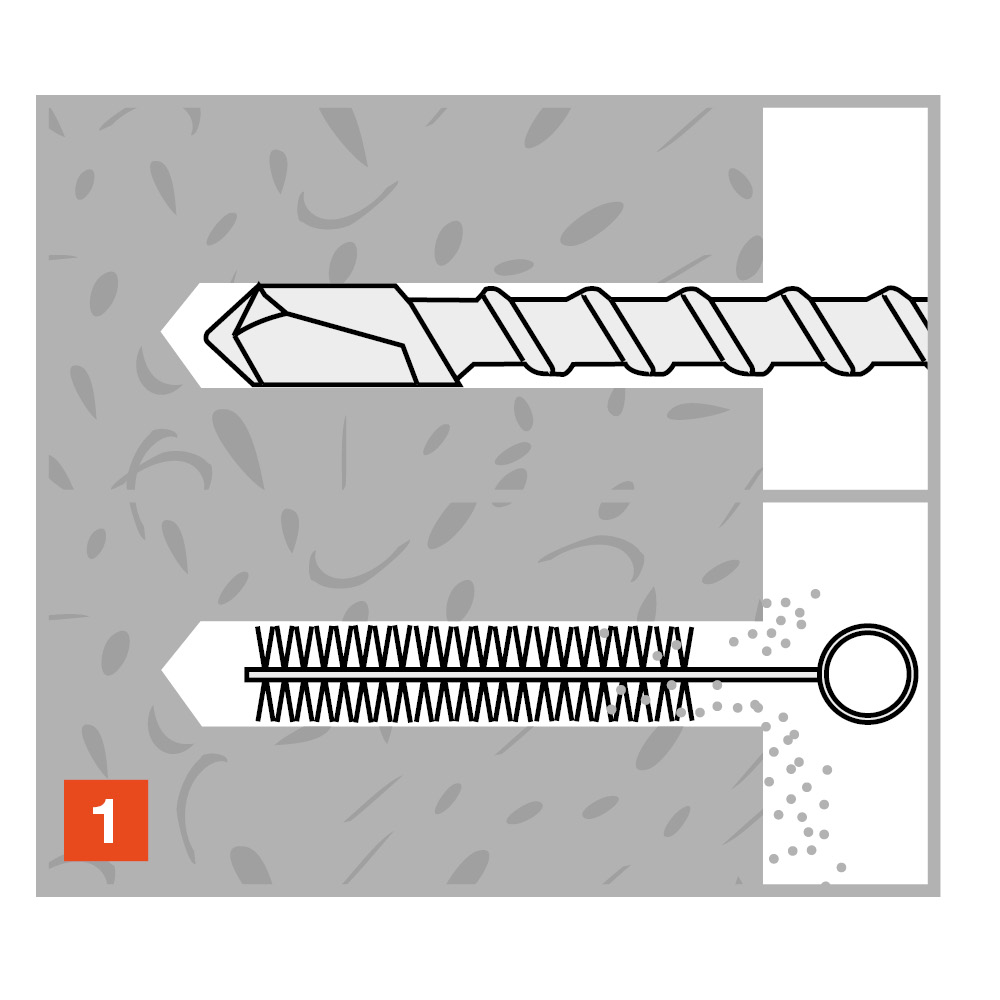

X1 evo Installation1

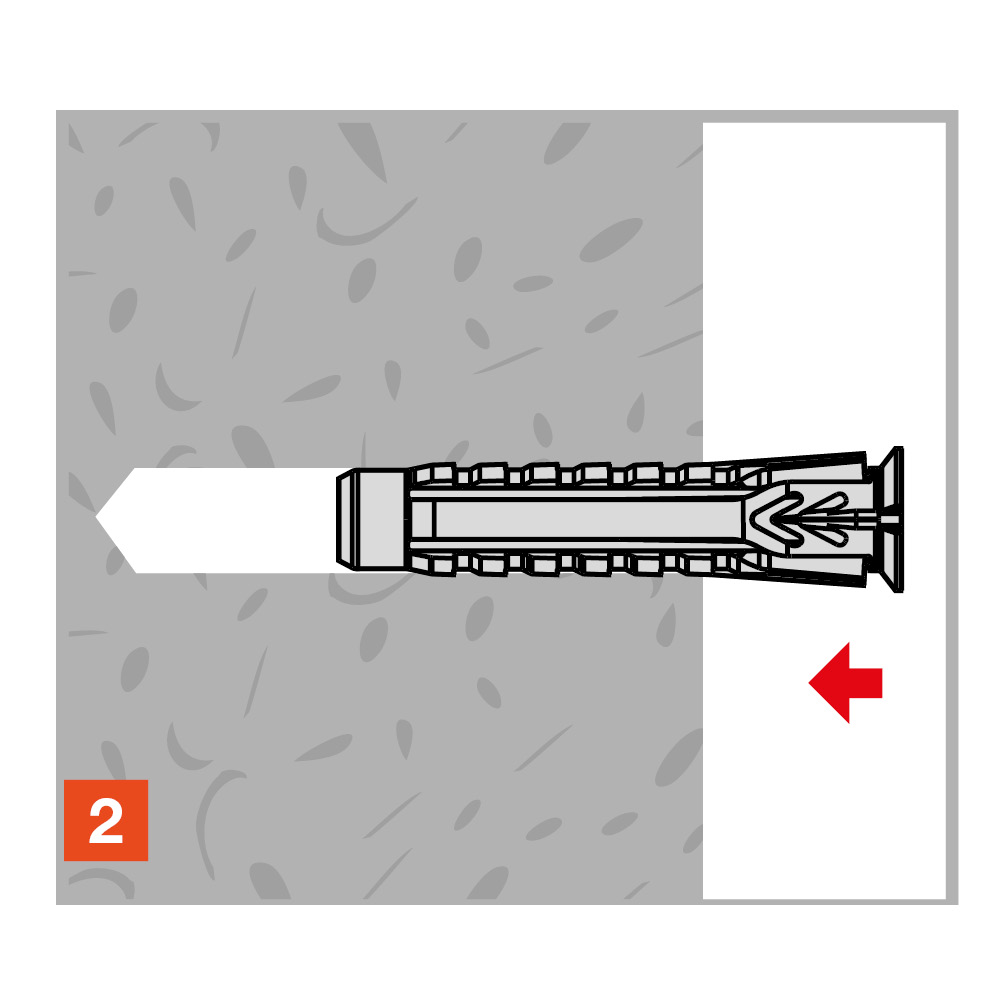

X1 evo Installation2

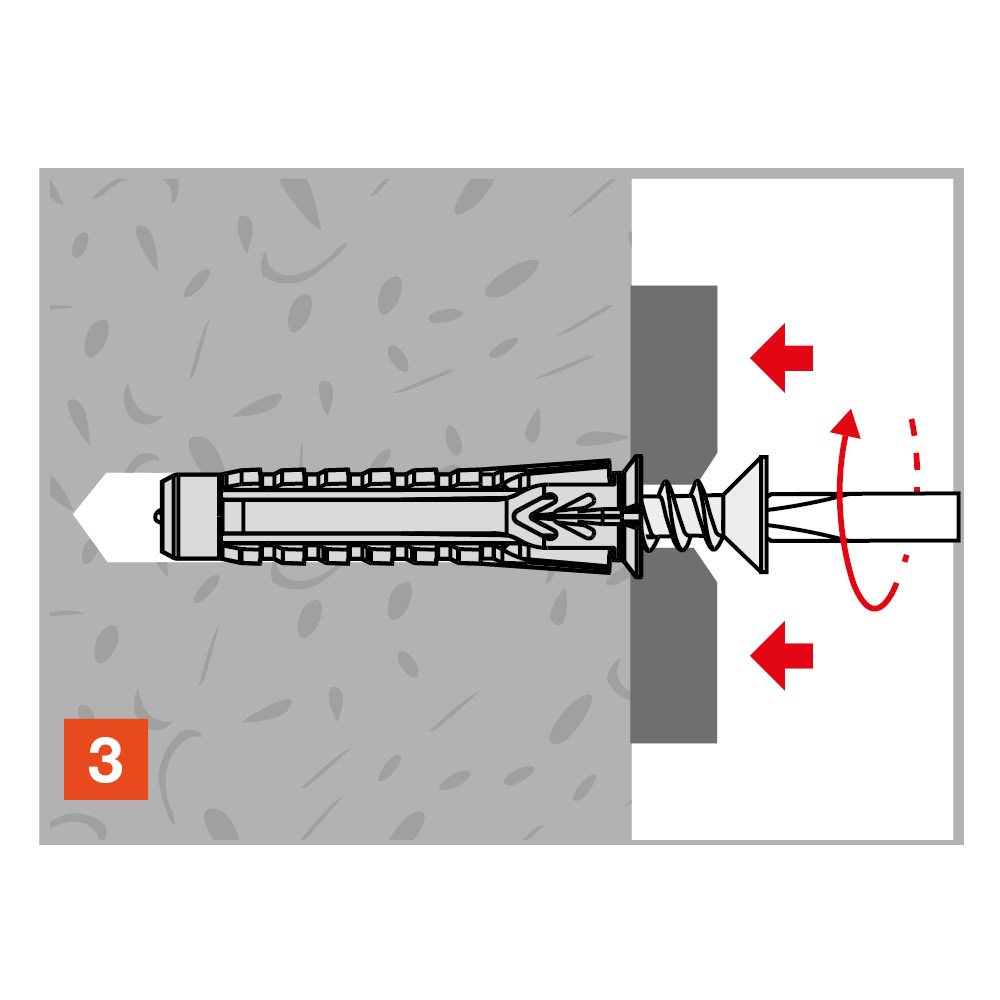

X1 evo Installation3

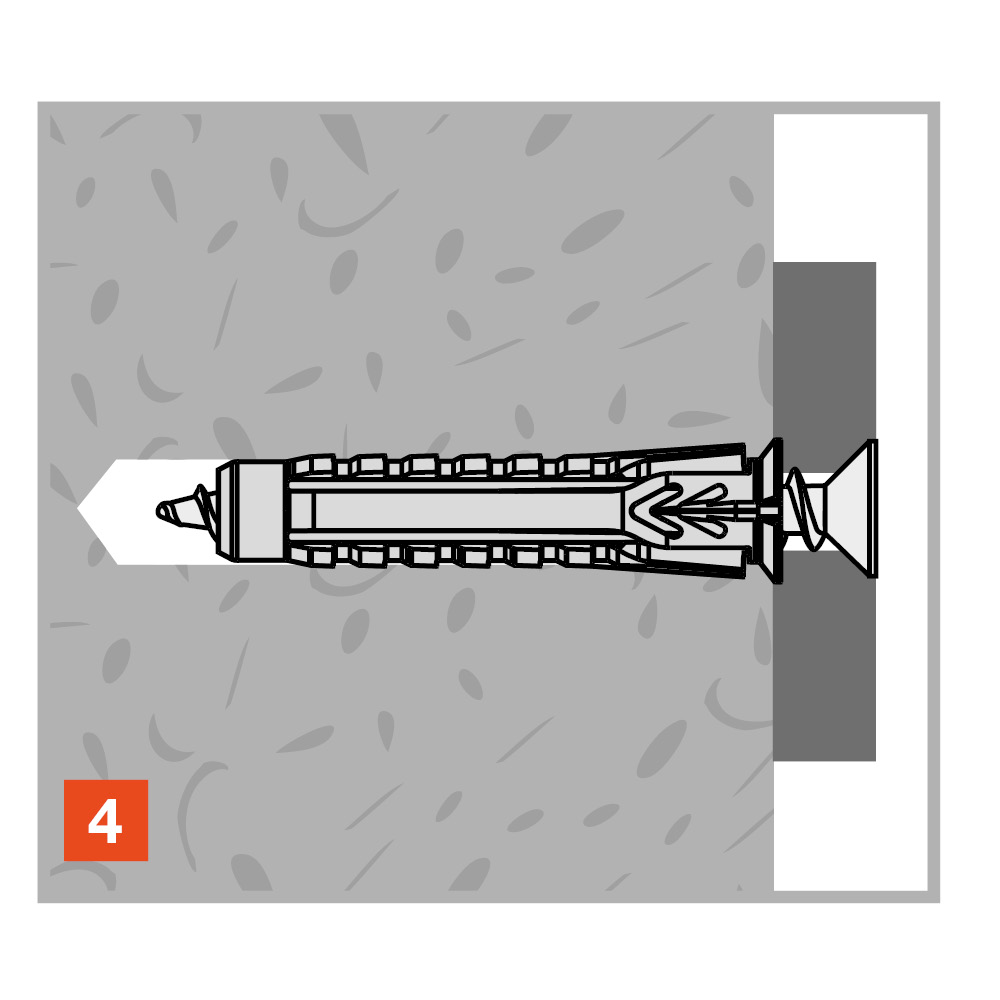

X1 evo Installation4

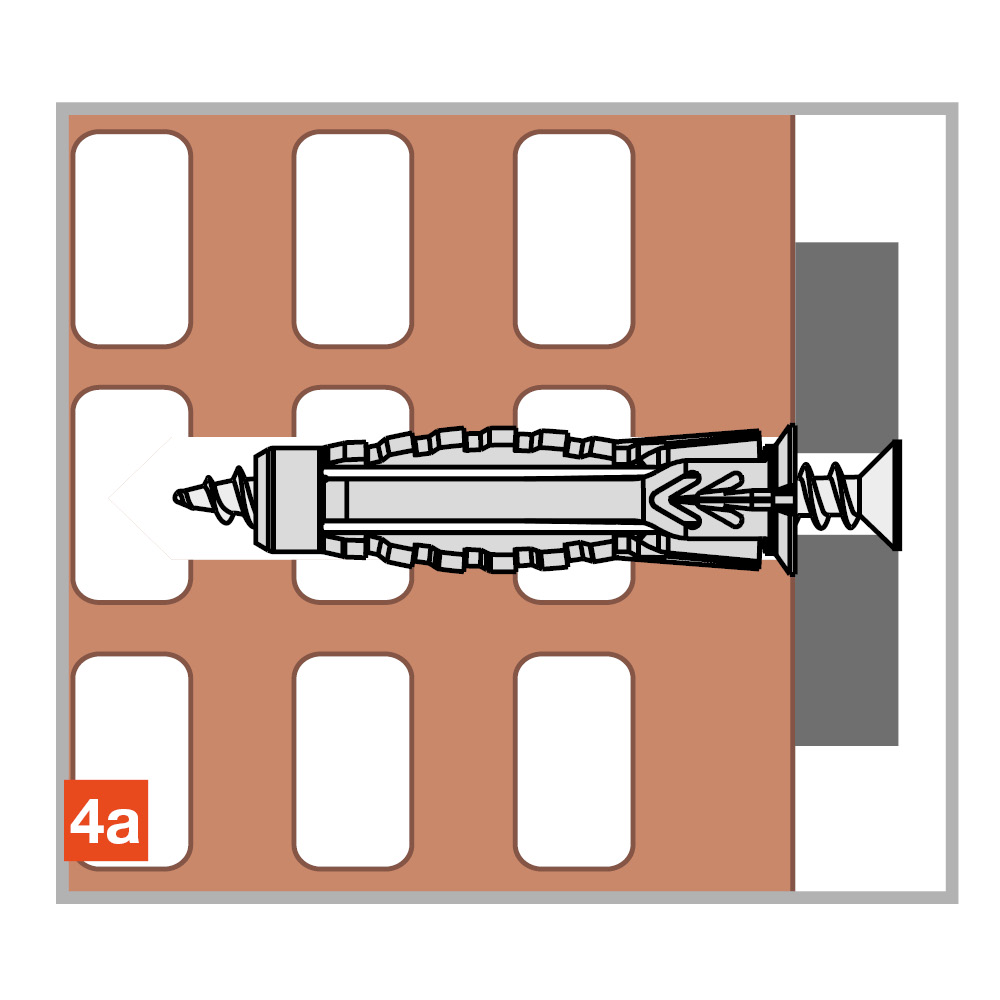

X1 evo Installation5

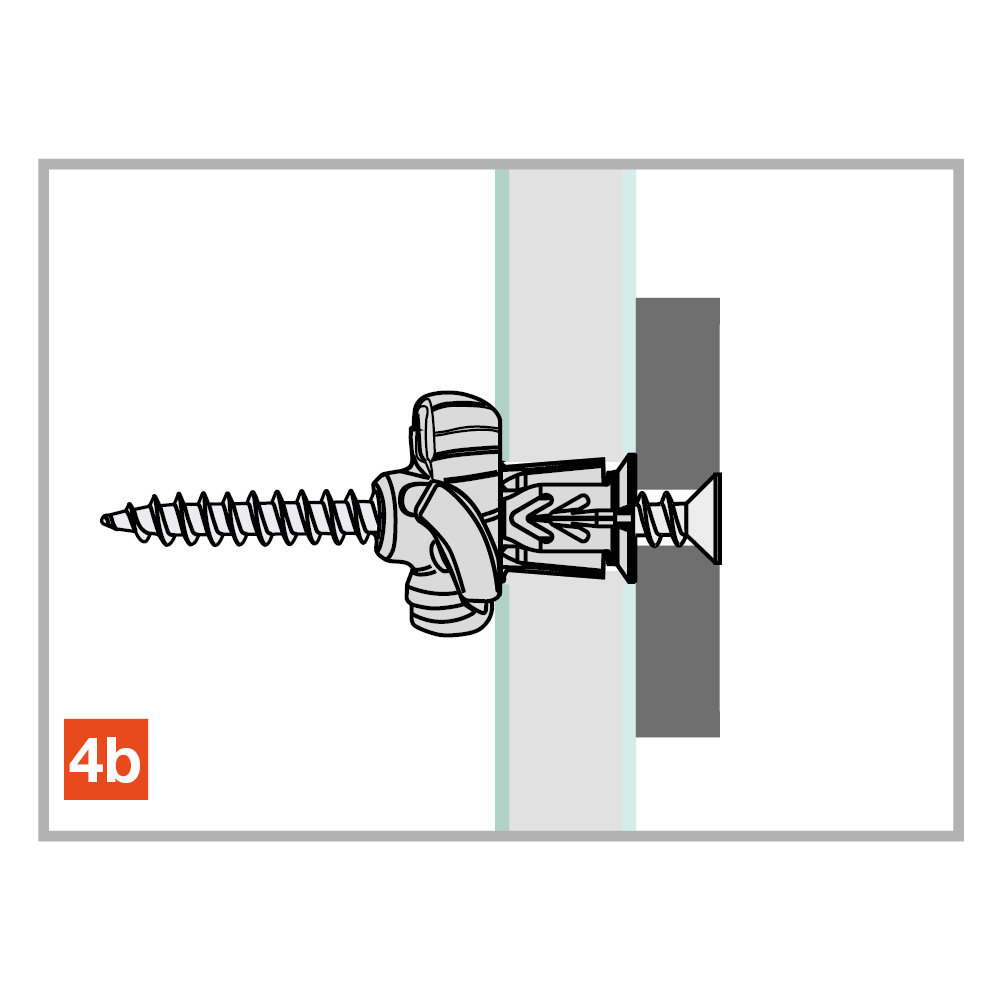

X1 evo Installation6
