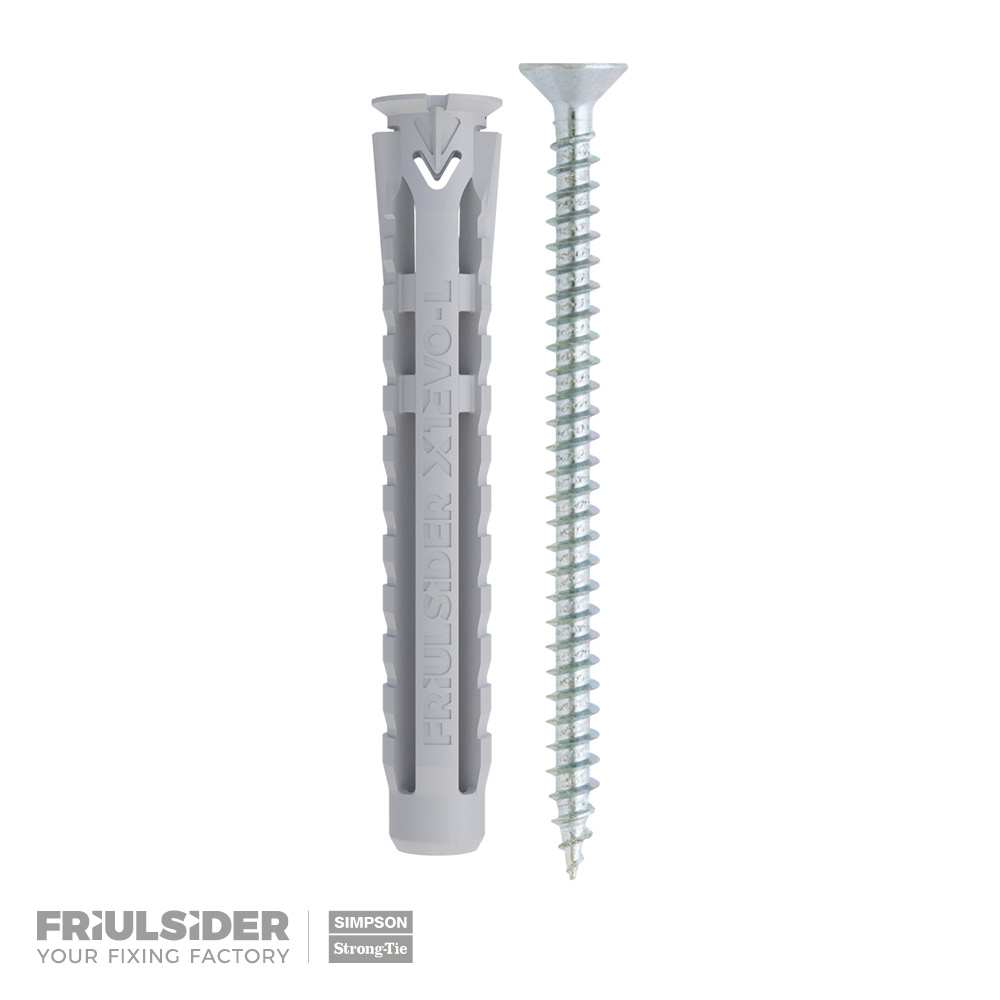

X1 evo-L
Universaldübel (lang)

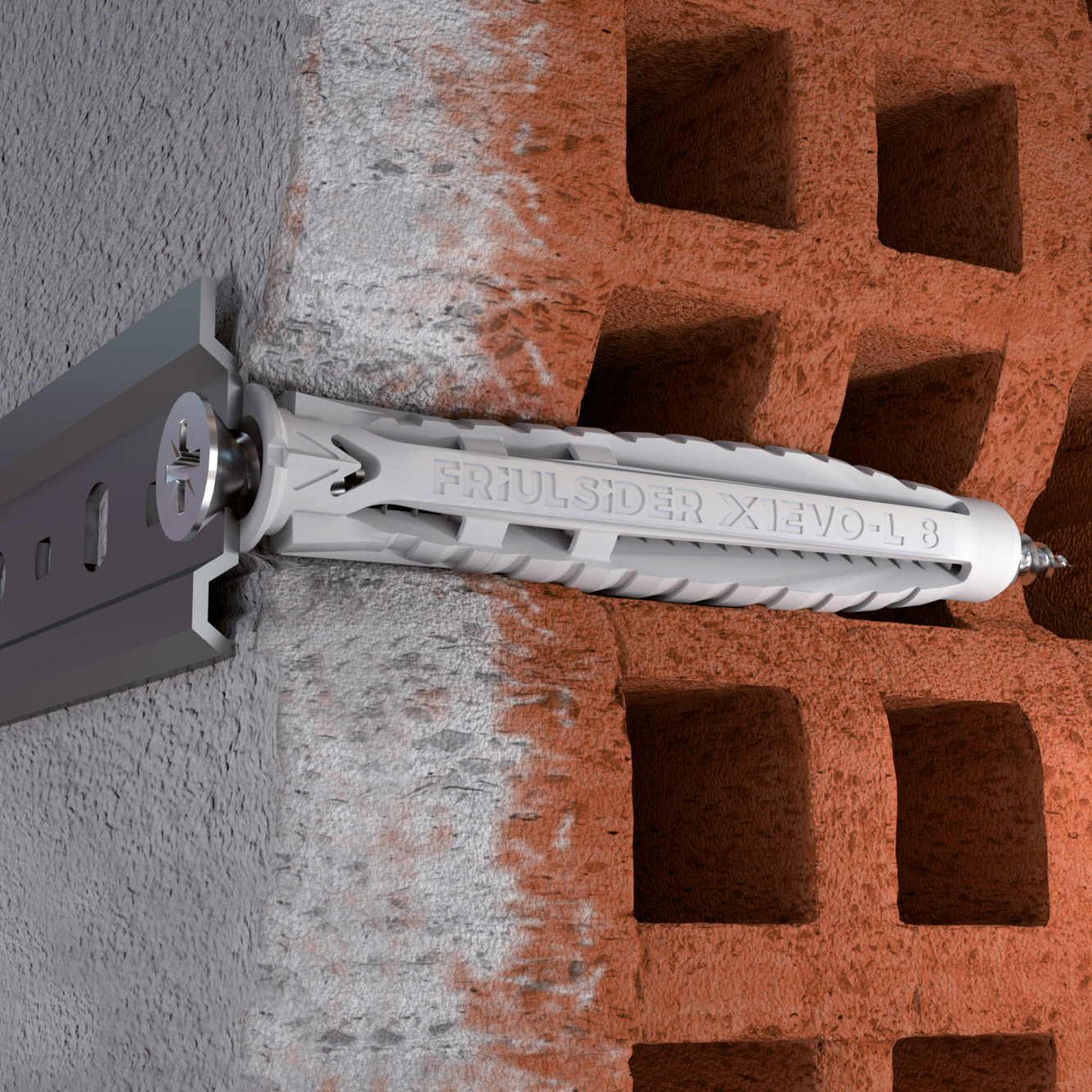

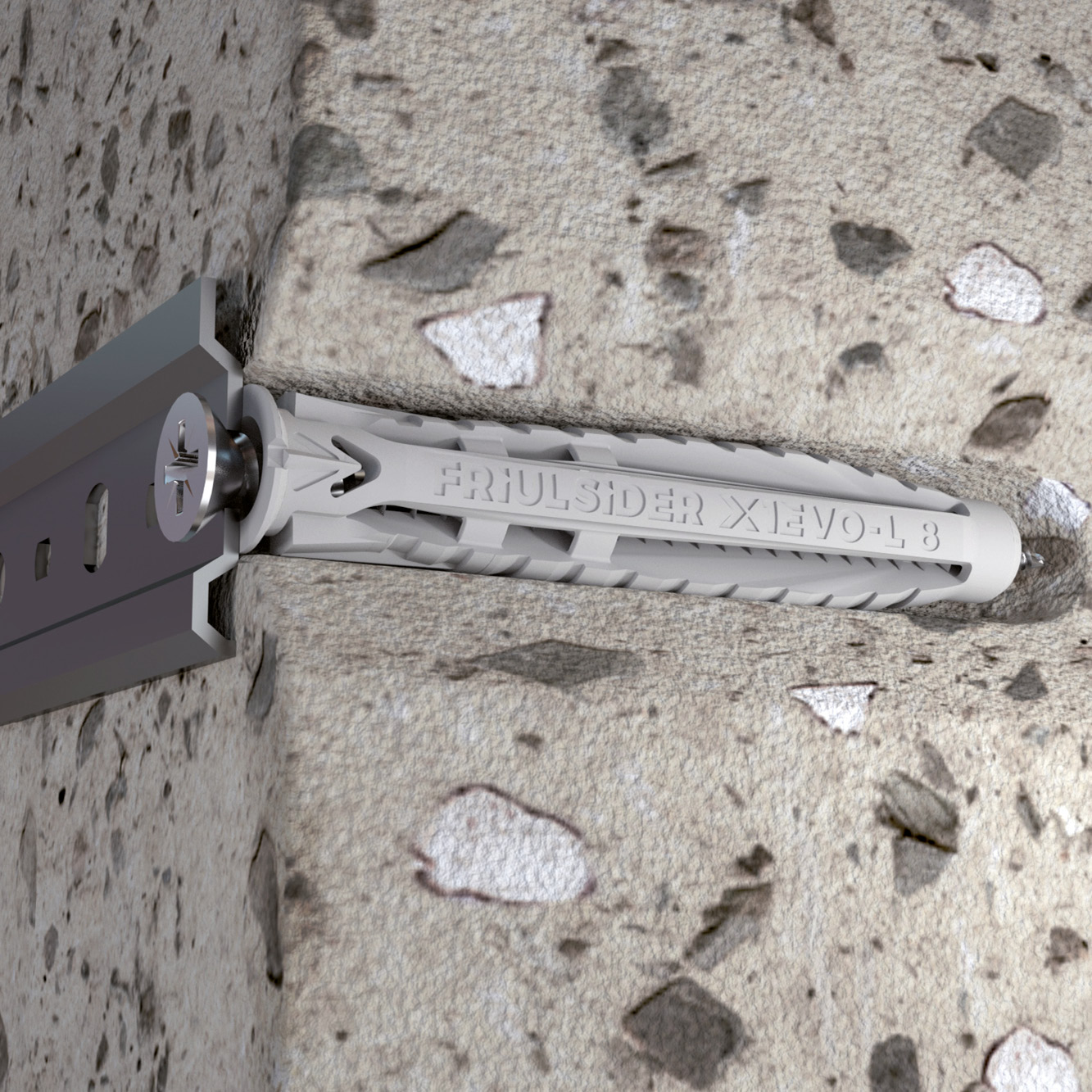

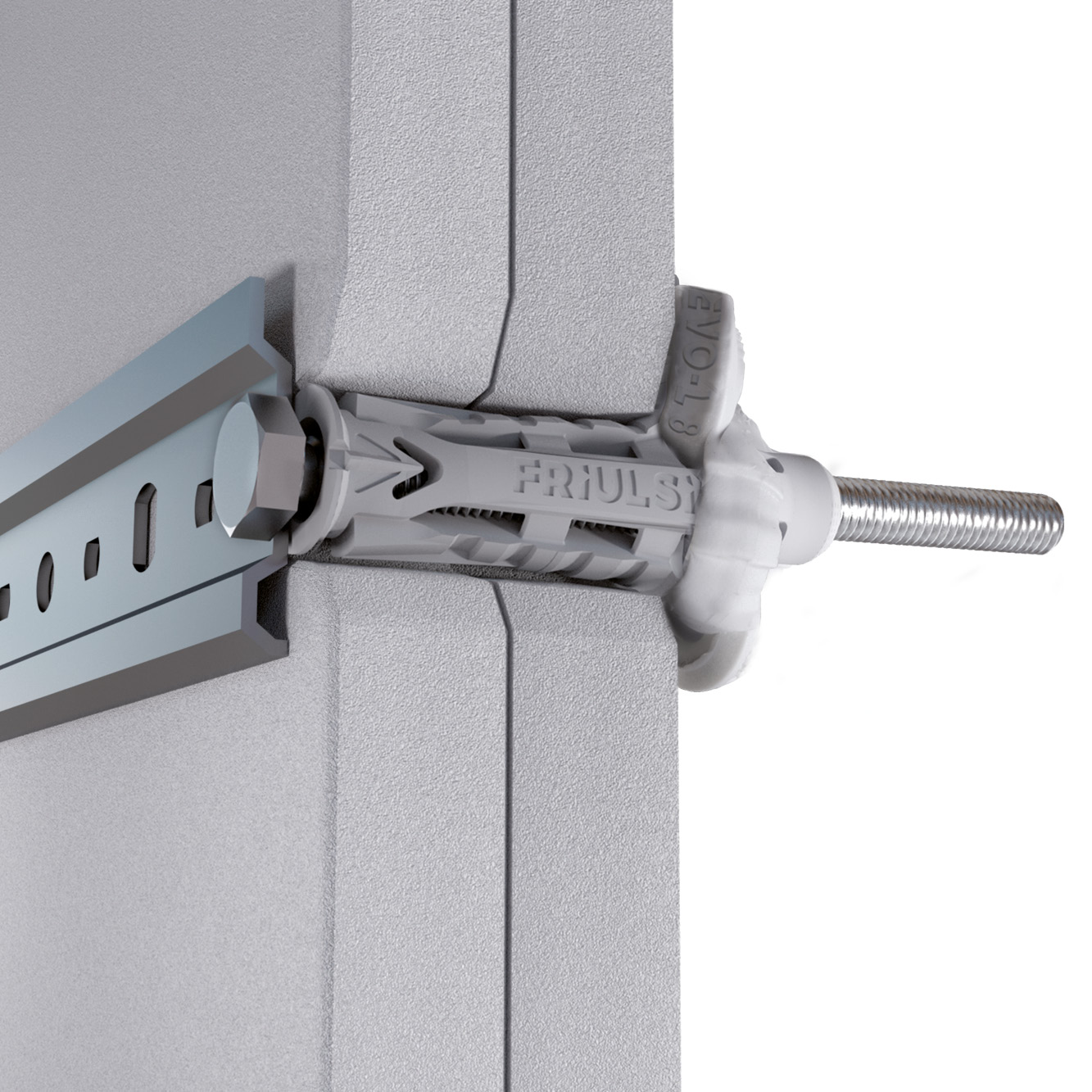

Der X1 evo-L Universaldübel in den Ausführungen Ø5 bis Ø14 mm ist konzipiert für Befestigungen in Voll-, Hohl- und Plattenbaustoffen.
Neu
Produkt-Details
Bilder
Eigenschaften
Anwendung
Technische Daten
Abmessungen und charakteristische Werte - X1 evo-L (lang)
Abmessungen
| Referenz | Nylon fixings dimensions | Nylon fixings Installation data | ||||||
|---|---|---|---|---|---|---|---|---|
| Abmessungen der Verbinder inkl. Schrauben und empfohlene Vorhaltemaße [mm][mm] | Installation data | |||||||
| Bezeichnung | ∅ Schraube (Min / Max) | Stk. / Box[stk] | Stk. / Umverpackung[mm] | d₀ x h₁[mm] | ∅ Bohrer d₀[mm] | min. Bohrtiefe h₁[mm] | Setztiefe hₙₒₘ[mm] | |
| 6007000605000 | X1 evo-L | Ø4 - Ø5 | 200 | 1600.0 | Ø6x50 | 6 | 60 | 50 |
| 6007000806000 | X1 evo-L | Ø4,5 - Ø6 | 100 | 800.0 | Ø8x60 | 8 | 70 | 60 |
| 6007001007000 | X1 evo-L | Ø6 - Ø8 | 50 | 400.0 | Ø10x70 | 10 | 80 | 70 |
.
Abmessungen und charakteristische Werte - X1 evo-L (lang) mit Senkkopfschraube
Abmessungen
| Referenz | Nylon fixings dimensions | Nylon fixings Installation data | |||||
|---|---|---|---|---|---|---|---|
| Abmessungen der Verbinder inkl. Schrauben und empfohlene Vorhaltemaße [mm][mm] | Installation data | ||||||
| Bezeichnung | tfᵢₓ[mm] | Schraubendurchmesser d[mm] | Schraubenlänge Lv[mm] | Stk. / Box[stk] | Stk. / Umverpackung[mm] | d₀ x h₁[mm] | |
| 60071B0605000 | X1 evo-L | 5 | 4.5 | 60 | 100 | 800.0 | Ø6x50 |
| 60071B0806000 | X1 evo-L | 5 | 5 | 70 | 50 | 400.0 | Ø8x60 |
| 60071B1007000 | X1 evo-L | 5 | 6 | 80 | 25 | 200.0 | Ø10x70 |

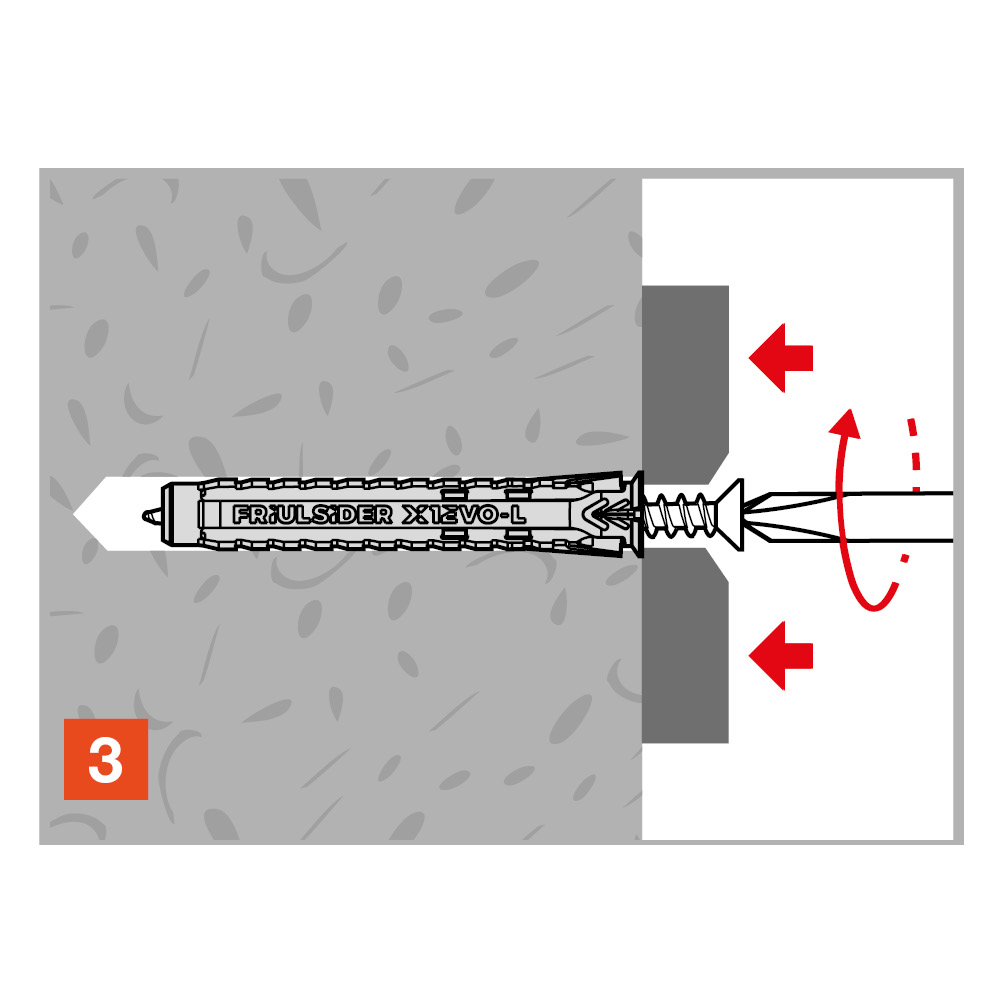

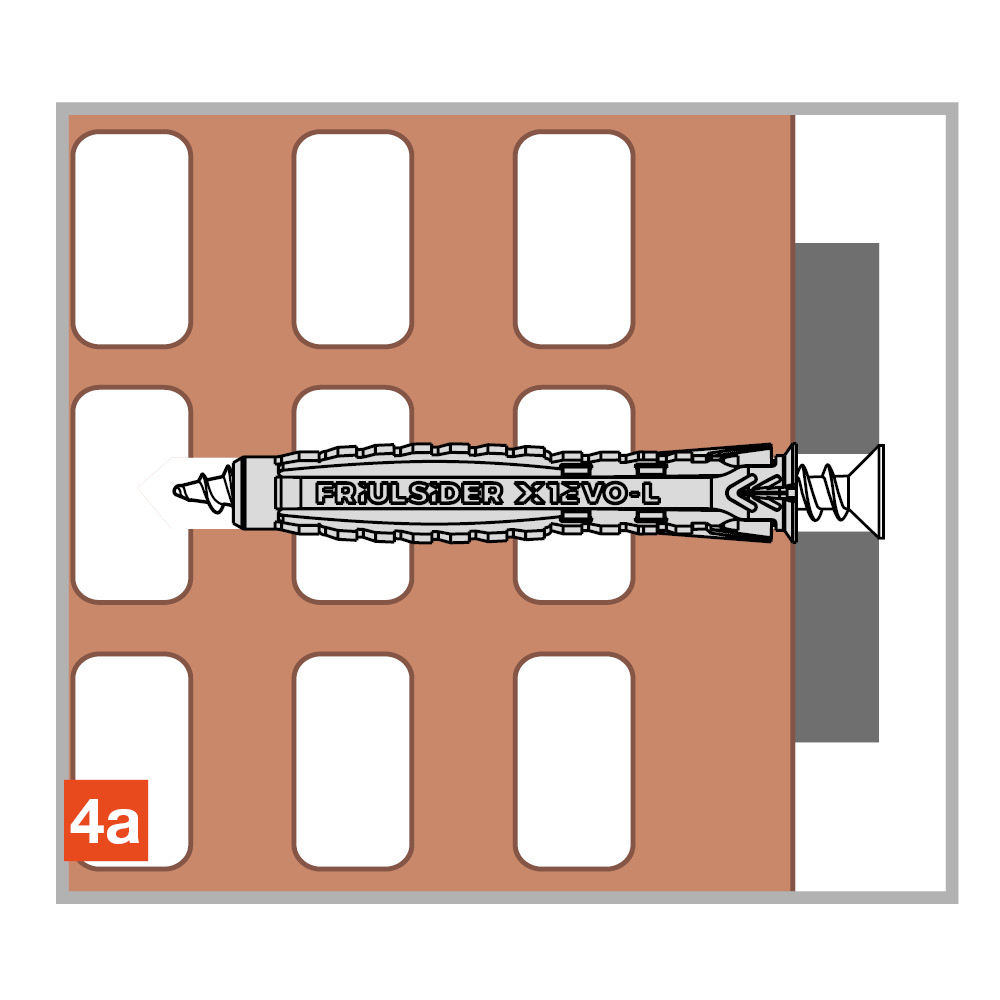

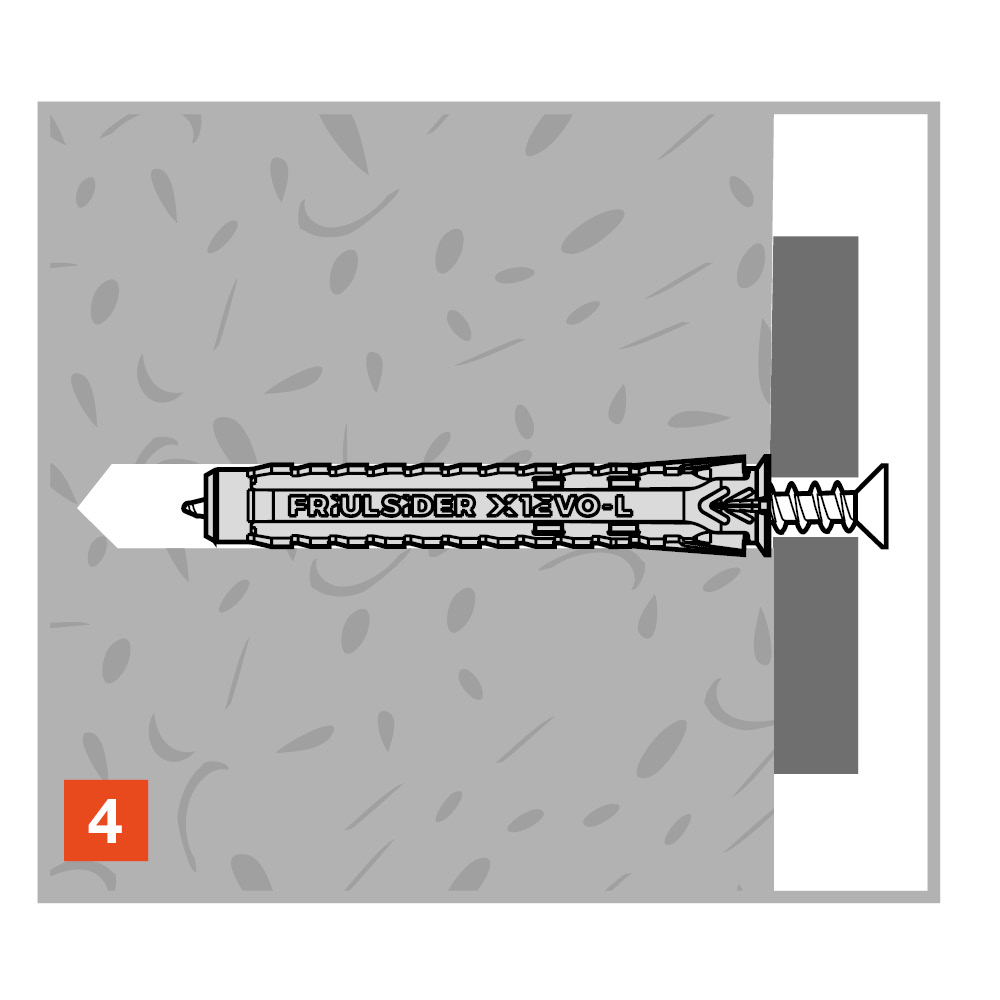

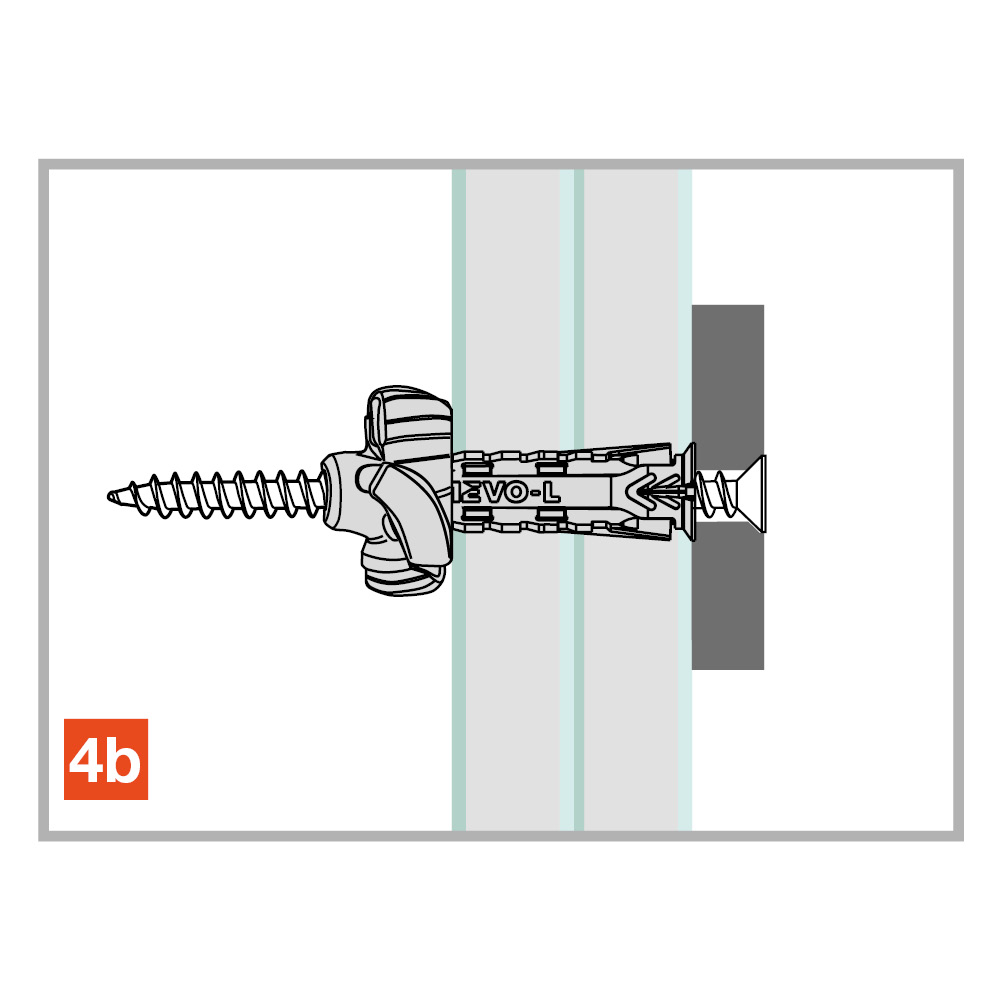

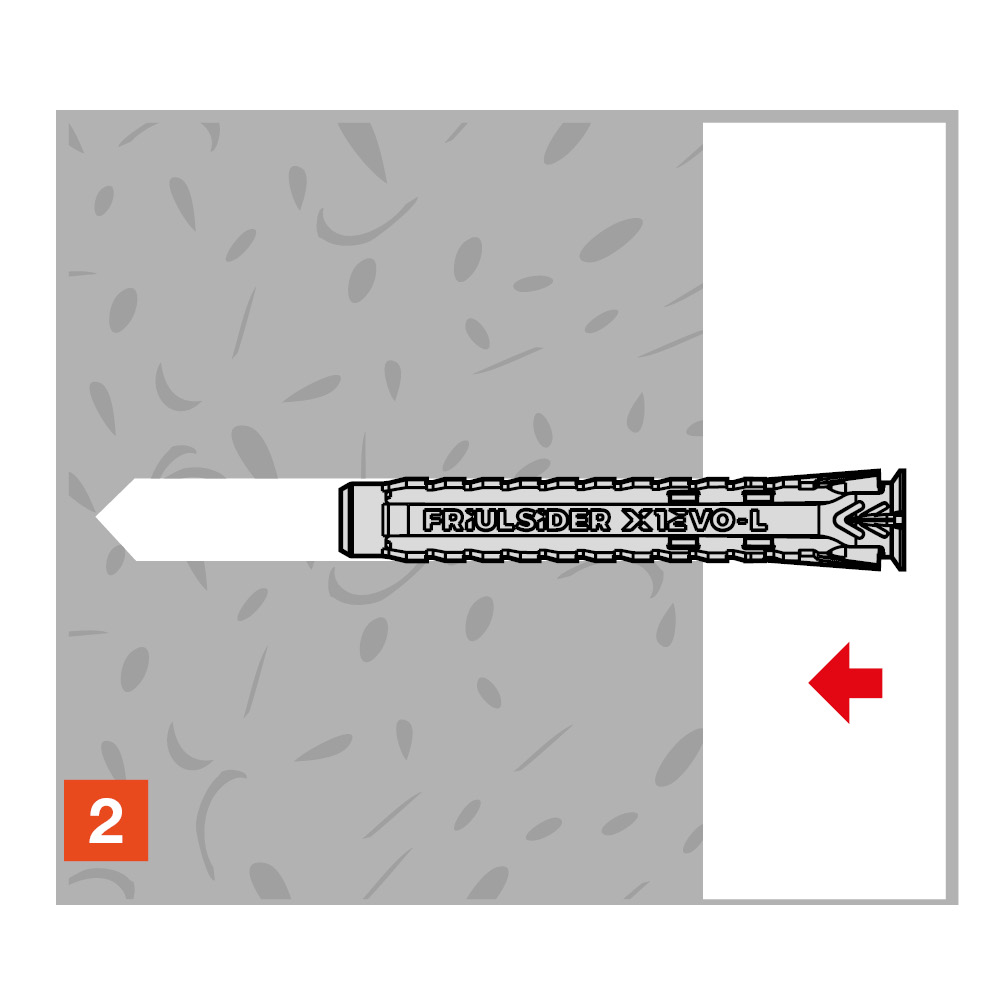

Installation
Installation
