THD

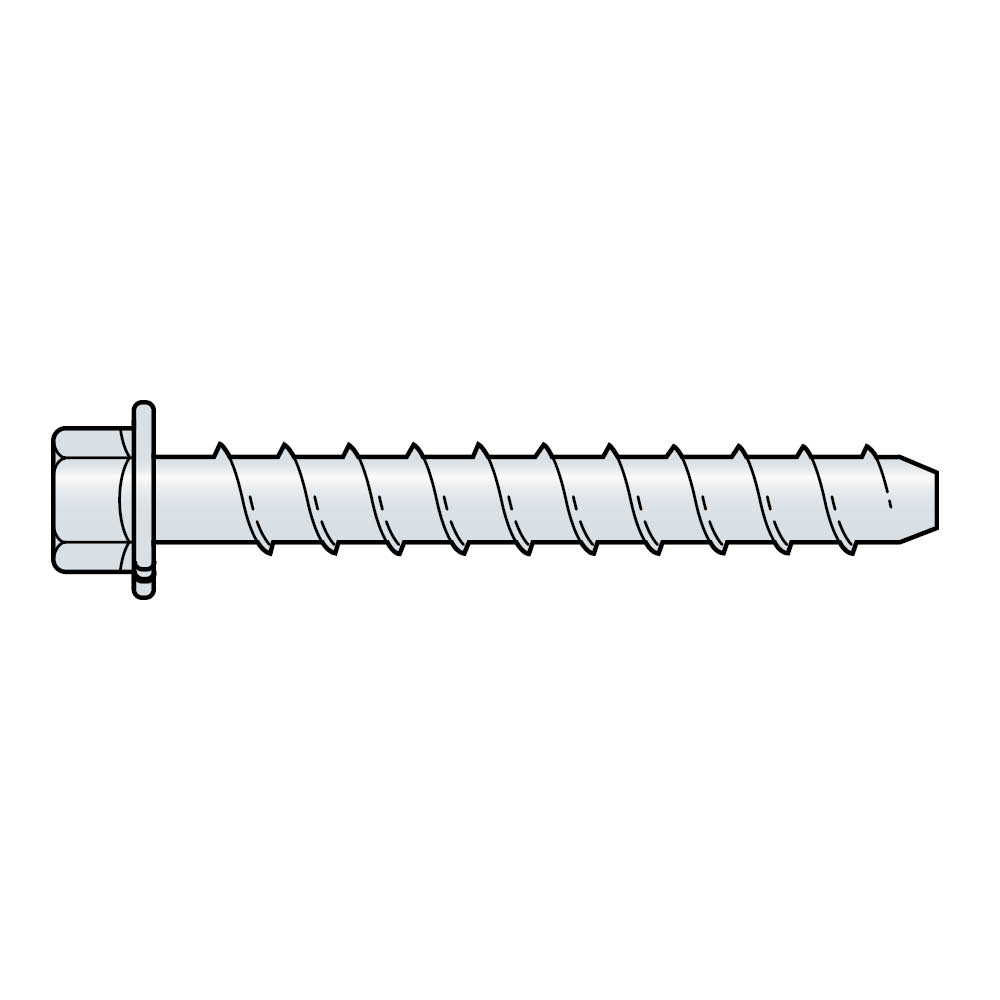

THD Betonschraube

Für leistungsstarke Verankerungen in gerissenem und ungerissenem Beton C20/25 – C50/60.
Breites Anwendungsspektrum und effiziente Montage mittels funktionsoptimierter Gewindespitze und formschlüssigen Hinterschnitt für eine dauerhafte und sichere Befestigung.
Ideal geeignet auch für temporäre Befestigungen wie z.B. Lagerregale, Schalungsstützen, Absturzsicherungen, usw..

Technisches Datenblatt

CE Kennzeichnung

ETA

Nutzungsklasse 2

Galvanisch verzinkter Stahl

Innen

Feuerwiderstandsklasse R 120

Rand- und Achsabstände niedrig

Produkt-Details

Bilder

Eigenschaften

Material

gehärteter Stahl mit angeformter Sicherungsscheibe
Galvanisch verzinkt, passiviert

Vorteile

effizientes Einschraubverhalten, montagefreundlich, sofort belastbar
leicht und einfach demontierbar
selbstschneidende Betonschraube

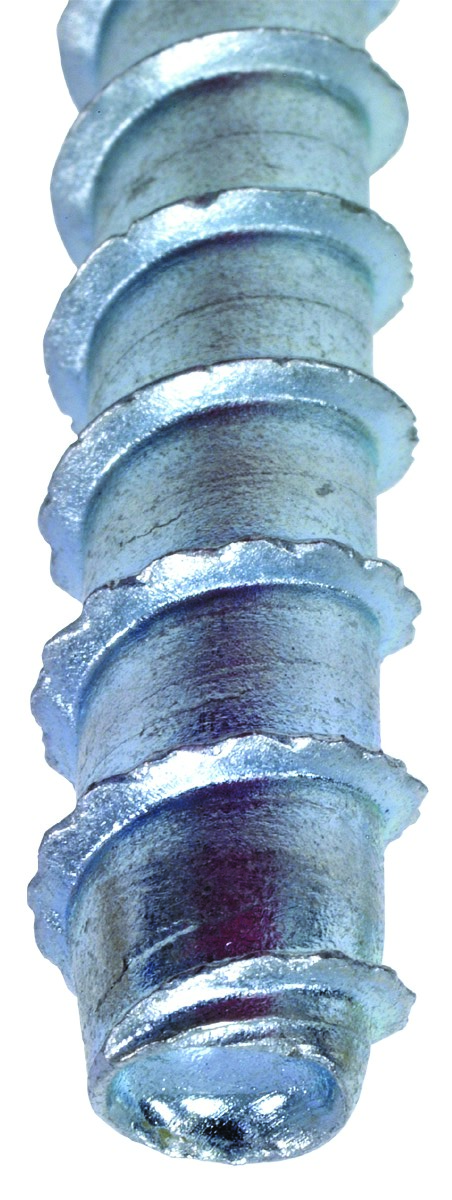

gezahnte, funktionsoptimierte Gewindespitze
Nenndurchmesser = Bohrlochdurchmesser
geringe Achs- und Randabstände
Brandeinwirkung R30 - R120
Sprinkleranlagen: Erfüllt Anforderungen nach VdS CEA 4001
Verwendung in Schutzräumen gem. den Richtlinien für Bevölkerungsschutz und Katastrophenhilfe
Ankerbemessungssoftware Anchor DesignerTM

Anwendung

Anwendbare Materialien

zugelassen für Verankerungen in: Beton C20/25 – C50/60 (gerissen und ungerissen)

auch geeignet für Befestigungen in Vollstein-Mauerwerk und Naturstein

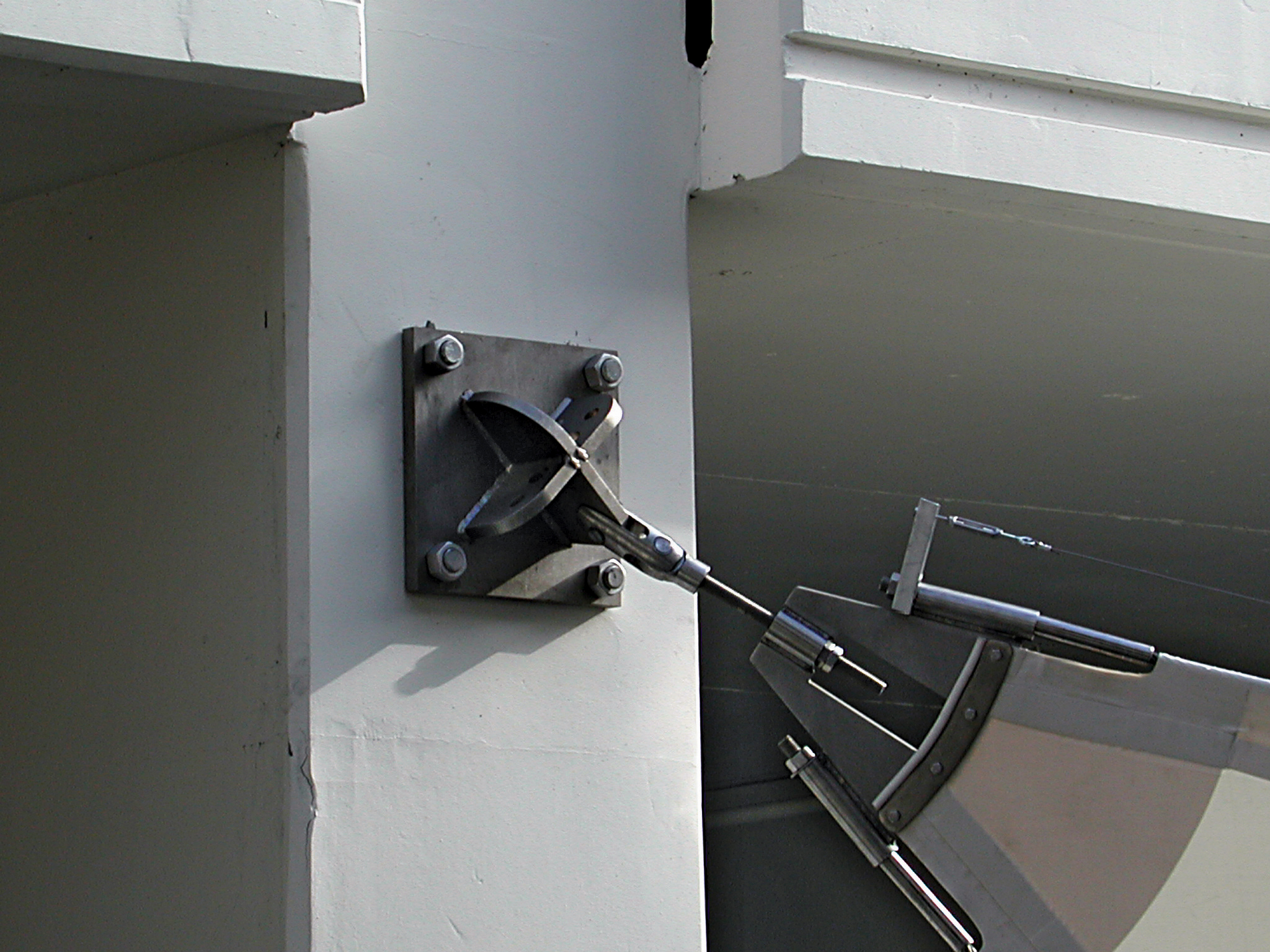

Anwendungsbereich

Stahl- und Metallbau (Konsolen, Fuß- und Kopfplatten, Rahmenelemente)
Holzkonstruktionen (Anschluss von Holzverbindungselementen an Beton / Mauerwerk)
Lagerregale, Rammschutz
Geländer, Tore, Treppen, Fassadenunterkonstruktionen
Kabeltrassen, Rohrinstallationen, Montageschienen
Markisen, Vordächer, Satellitenanlagen
Temporäre Befestigungen (z.B.: Schalungsstützen, Absturzsicherungen, Gerüste)

Technische Daten

Abmessungen

Abmessungen und charakteristische Werte

Artikel	Art.Nr.	nom. Gewindedurchmesser d_s [mm]	Länge l_s [mm]	max. Klemmdicke t_fix [mm]	Max. Bohrloch Ø [mm]	Ø Bohrloch x Bohrtiefe [mm]	Verpackungseinheit [Stk]
THD M8-70/5	THD08070	10.3	70	5	12	8 x 75	50
THD M8-80/15	THD08080	10.3	80	15	12	8 x 75	50
THD M8-100/35	THD08100	10.3	100	35	12	8 x 75	50
THD M8-120/55	THD08120	10.3	120	55	12	8 x 75	50
THD M8-140/75	THD08140	10.3	140	75	12	8 x 75	50
THD M8-160/95	THD08160	10.3	160	95	12	8 x 75	50
THD M10-80/5	THD10080	12.5	80	5	14	10 x 85	50
THD M10-90/15	THD10090	12.5	90	15	14	10 x 85	50
THD M10-100/25	THD10100	12.5	100	25	14	10 x 85	50
THD M10-120/45	THD10120	12.5	120	45	14	10 x 85	50
THD M10-140/65	THD10140	12.5	140	65	14	10 x 85	50
THD M10-160/85	THD10160	12.5	160	85	14	10 x 85	50
THD M10-170/95	THD10170	12.5	170	95	14	10 x 85	50
THD M12-110/15	THD12110	14.4	110	15	16	12 x 105	20
THD M12-130/35	THD12130	14.4	130	35	16	12 x 105	20
THD M16-130/15	THD16130	19.6	130	15	22	16 x 130	10
THD M16-150/35	THD16150	19.6	150	35	22	16 x 130	10

THD8x160/95 ; THD10x160/85 ; THD10x170/95: auf Anfrage mit großer Unterlegscheibe nach DIN 440 R bzw. gemäß DIN 1052 lieferbar:

Zulässige Lasten

Artikel	zul. Lasten in C20/25 **)
Artikel	N_zul [kN]	V_zul [kN]
THD M8-70/5	2.4	8.3
THD M8-80/15	2.4	8.3
THD M8-100/35	2.4	8.3
THD M8-120/55	2.4	8.3
THD M8-140/75	2.4	8.3
THD M8-160/95	2.4	8.3
THD M10-80/5	3	13
THD M10-90/15	3	13
THD M10-100/25	3	13
THD M10-120/45	3	13
THD M10-140/65	3	13
THD M10-160/85	3	13
THD M10-170/95	3	13
THD M12-110/15	4.8	18
THD M12-130/35	4.8	18
THD M16-130/15	9.9	27.3
THD M16-150/35	9.9	27.3

**) Zulässige Lasten gelten für Einzeldübel im gerissenen Beton ohne Einfluss von Achs- und Randabständen. Bei Interaktion von Zug-und Querlasten (Hebelarm) sowie bei Dübelgruppen und/oder Randeinfluss ist eine Bemessung nach ETAG 001, Anhang C, Bemessungsverfahren A unter Berücksichtigung der Bewertung ETA-12/0060 zu führen. Die Lastangaben berücksichtigen die in der ETA-Bewertung angegebenen Teilsicherheitsbeiwerte der Widerstände sowie einen Teilsicherheitsbeiwert der Einwirkungen von γ_F = 1,4. Bei den angegebenen Werten wird von unbewehrtem bzw. normal bewehrtem Beton mit einem Abstand der Bewehrungsstäbe s ≥ 15 cm oder s ≥ 10 cm bei einem Bewehrungsstabdurchmesser d_s≤ 10 mm ausgegangen.

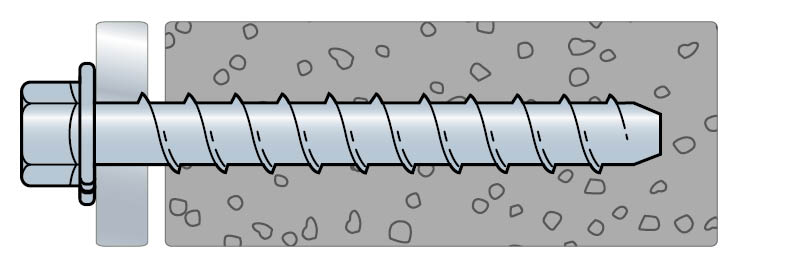

Installation

Befestigung

Beachten Sie bei der Montage geeignete Schlagschrauber zu verwenden.


Bohrloch erstellen


Bohrloch reinigen


Einschrauben


Sichtkontrolle

Achs- und Randabstände

Artikel	Ø Bohrloch - d₀ [mm]	min. Bohrlochtiefe - h₁ [mm]	Ø Durchgangs- loch im Anbauteil - d_f [mm]	Montage- drehmoment - T_inst [Nm]	Schlag- schrauber - T_sd [Nm]	effekt. Verankerungs- tiefe - h_ef [mm]	charakter. Achs- abstand - s_cr,N [mm]	Mindest- achs- abstand - s_min [mm]	charakter. Rand- abstand - c_cr,N [mm]	min. Rand- abstand - c_min [mm]	Mindest- bauteil- dicke - h_min [mm]
THD M8-70/5	8	75	12	NA	≤ 200	47	141	50	70.5	50	105
THD M8-80/15	8	75	12	NA	≤ 200	47	141	50	70.5	50	105
THD M8-100/35	8	75	12	NA	≤ 200	47	141	50	70.5	50	105
THD M8-120/55	8	75	12	NA	≤ 200	47	141	50	70.5	50	105
THD M8-140/75	8	75	12	NA	≤ 200	47	141	50	70.5	50	105
THD M8-160/95	8	75	12	NA	≤ 200	47	141	50	70.5	50	105
THD M10-80/5	10	85	14	75	≤ 515	55	165	60	82.5	60	125
THD M10-90/15	10	85	14	75	≤ 515	55	165	60	82.5	60	125
THD M10-100/25	10	85	14	75	≤ 515	55	165	60	82.5	60	125
THD M10-120/45	10	85	14	75	≤ 515	55	165	60	82.5	60	125
THD M10-140/65	10	85	14	75	≤ 515	55	165	60	82.5	60	125
THD M10-160/85	10	85	14	75	≤ 515	55	165	60	82.5	60	125
THD M10-170/95	10	85	14	75	≤ 515	55	165	60	82.5	60	125
THD M12-110/15	12	105	16	NA	≤ 515	70	210	80	105	80	150
THD M12-130/35	12	105	16	NA	≤ 515	70	210	80	105	80	150
THD M16-130/15	16	130	22	280	≤ 515	86	258	100	129	100	180
THD M16-150/35	16	130	22	280	≤ 515	86	258	100	129	100	180

Eignungsnachweise

Leistungserklärung (DoP)

de-dop-e12-0060-issue-3.pdf (75.24 KB)

2013-07-01

de-dop-e12-0060-issue-2.pdf (77.63 KB)

2013-03-01

de-dop-e12-0060-issue-1.pdf (76.83 KB)

Technische Bewertung (ETA)

eta-12-0060.pdf (3.37 MB)

de-eta-12-0060.pdf (3.9 MB)
