DSPIX4

Terrassenschraube mit Zylinderkopf, Impreg®X4

DSPIX4 - Terrassenschrauben Ø 4.8, Ø 5.5 und Ø 6.5 mm finden vorwiegend Verwendung bei der Befestigung von Terrassenbelägen auf Holzunterkonstruktionen. Die spezielle Impreg®X4 Beschichtung erzielt eine höhere Beständigkeit gegenüber korrosiven Einflüssen bei Anwendungen sowohl im Innen- als auch im nicht bewitterten Außenbereich (NKL 2) und ist besonders zur Anwendung bei imprägnierten Terrassendielen geeignet. Bei Anwendungen im Außenbereich kann auf der Grundlage einer zertifizierten Eignungsprüfung (SP Technical Research Institute of Sweden - SC0204) eine Nutzungsdauer von 15 Jahren angenommen werden.

Die Impreg®X4 Beschichtung wurde entwickelt, um eine erhöhte Korrosionsbeständigkeit im Außenbereich als übliche Zinkbeschichtungen zu erzielen. Eignungstests zeigen, dass der Verwitterungsabtrag deutlich geringer ist und entsprechend der EN ISO 12944-2 eine Verwendung im Außenbereich in der Korrosivitätskategorie C4 bis 15 Jahre angenommen werden kann. Die Impreg®X4 Beschichtung ist robuster als vergleichbare Beschichtungssysteme und deutlich unempfindlicher gegenüber möglicher Beschädigungen beim Installationsprozess.

CE Kennzeichnung
CE Kennzeichnung
Neu
Neu
Impreg®+ x4
Impreg®+ x4
Außen
Außen
EPD
EPD
Fastener Designer
Fastener Designer

Produkt-Details

Bilder

Eigenschaften

Material

  • Kohlenstoffstahl, gehärtet
  • Impreg®X4 - Beschichtung

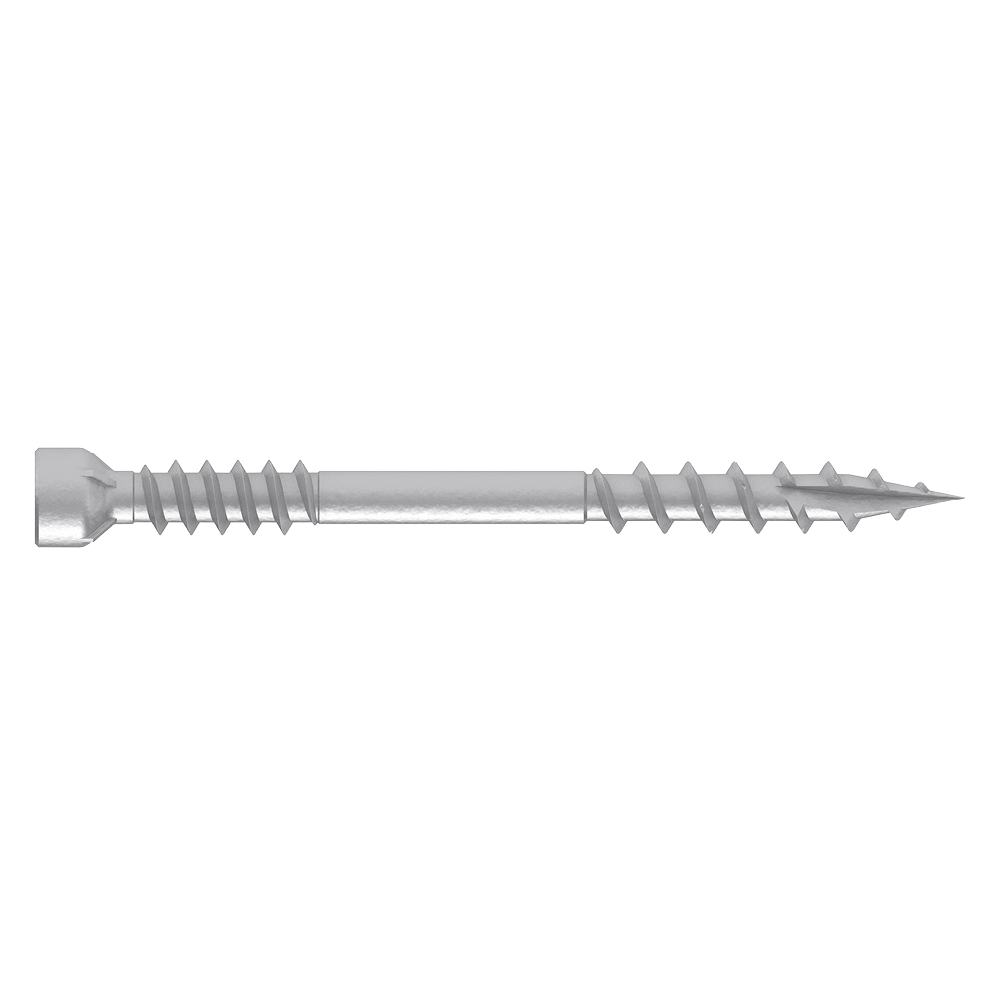

Produktmerkmale

  • Zylinderkopf mit Senkansatz und Fräsrippen
  • Innensechsrundantrieb
  • Fixiergewinde (unterhalb des Kopfes)
  • Grobganggewinde
  • Schneidspitze Typ 17

Anwendung

Anwendungsbereich

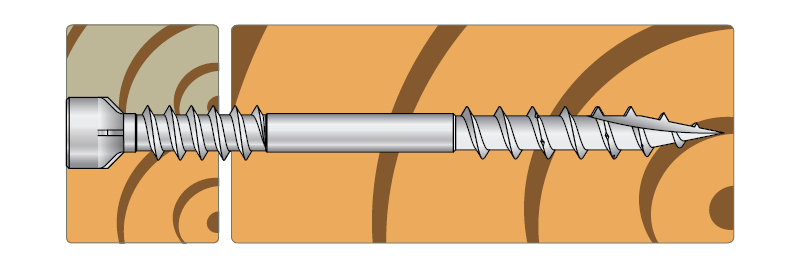

  • Terrassendielen / -beläge an Holzunterkonstruktionen

Vorteile

  • Der schmale Zylinderkopf mit Senkansatz und Fräsrippen lässt sich optimal und zeitsparend in die Terrassendielen einsenken und sorgt für eine ansprechende Optik.
  • Das unterkopfseitige Fixiergewinde bewirkt eine dauerhafte, kraftschlüssige Verbindung der Terrassendielen auf der Holzunterkonstruktion und minimiert Knarrgeräusche.
  • Die Schneidspitzenausführung ermöglicht eine leichtgängige, zeitsparende Montage bei geringem Einschraubdrehmoment und reduzierter Spaltwirkung.

Technische Daten

Abmessungen und charakteristische Werte

Abmessungen

ReferenzBefestigungsmittel Abmessungen
Art.Nr.SonstigesProduktabmessungen[mm]
Stk / Pkt.Gewicht[kg]Ø Gewinde[mm]Schraubenlänge[mm]dₕ[mm]lg₁
[mm]
lg₂
[mm]
bit[mm]
DSPIX44.8X60743563500.0054.8606.52612T-20
DSPIX44.8X70743573000.0054.8706.53218T-20
DSPIX45.5X80743582000.0095.580737.520T-25
DSPIX46.5X95743591500.0156.59584029T-30

Mechanische Festigkeit und Steifigkeit

ReferenzScrew Parameters
Charakteristische Tragfähigkeiten
Charakter. Fließmoment – My,ₖ[Nm]charakter. Auszugswiderstand - fₐₓ,ₖ,₉₀°*)[N/mm²]charakter. Kopfdurchzugsparameter - fₕₑₐd,ₖ*)[N/mm²]Charakter. Zugtragfähigkeit - fₜₑₙₛ,ₖ[kN]
DSPIX44.8X60595115.132.27.9
DSPIX44.8X70595115.132.27.9
DSPIX45.5X801119315.733.312.2
DSPIX46.5X951320315.845.712.9

*) Charakteristische Werte gelten für Holz C24

Eignungsnachweise

Leistungserklärung (DoP)

Kein Verlauf verfügbar

Environmental Product Declarations (EPD)
