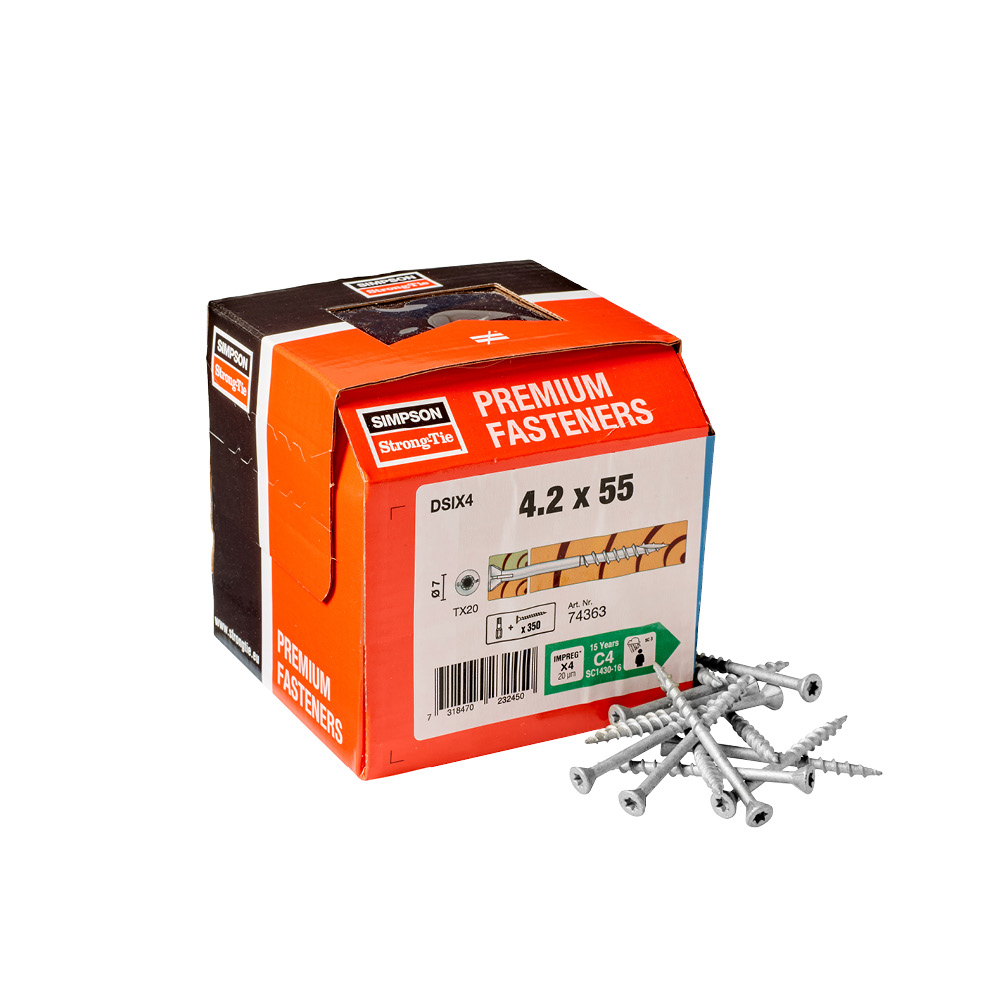

Terrassenschraube mit 60° Senkkopf - Impreg®X4

DSIX4 - Terrassenschrauben Ø 4.2 mm finden hauptsächlich Verwendung bei der Befestigung von Terrassenbelägen auf Holzunterkonstruktionen. Die Impreg® X4 Beschichtung erzielt eine höhere Beständigkeit gegenüber korrosiven Einflüssen bei Anwendungen sowohl im Innen-als auch im nicht bewitterten Außenbereich (NKL 2) und ist besonders geeignet zur Befestigung imprägnierter Terrassenbeläge. Bei Anwendungen im Außenbereich kann auf der Grundlage einer zertifizierten Eignungsprüfung (SP Technical Research Institute of Sweden - SC0204) eine Nutzungsdauer von 15 Jahren angenommen werden.

Die Impreg^®X4 Beschichtung wurde entwickelt, um eine erhöhte Korrosionsbeständigkeit im Außenbereich als übliche Zinkbeschichtungen zu erzielen. Eignungstests zeigen, dass der Verwitterungsabtrag deutlich geringer ist und entsprechend der EN ISO 12944-2 eine Verwendung im Außenbereich in der Korrosivitätskategorie C4 bis 15 Jahre angenommen werden kann. Die Impreg® X4 Beschichtung ist robuster als vergleichbare Beschichtungssysteme und deutlich unempfindlicher gegenüber möglicher Beschädigungen beim Installationsprozess.

Technisches Datenblatt

CE Kennzeichnung

Impreg®+ x4

Nutzungsklasse 2

Außen

EPD

Fastener Designer

Produkt-Details

Bilder

Eigenschaften

Material

Kohlenstoffstahl, gehärtet
Impreg^®X4 Beschichtung

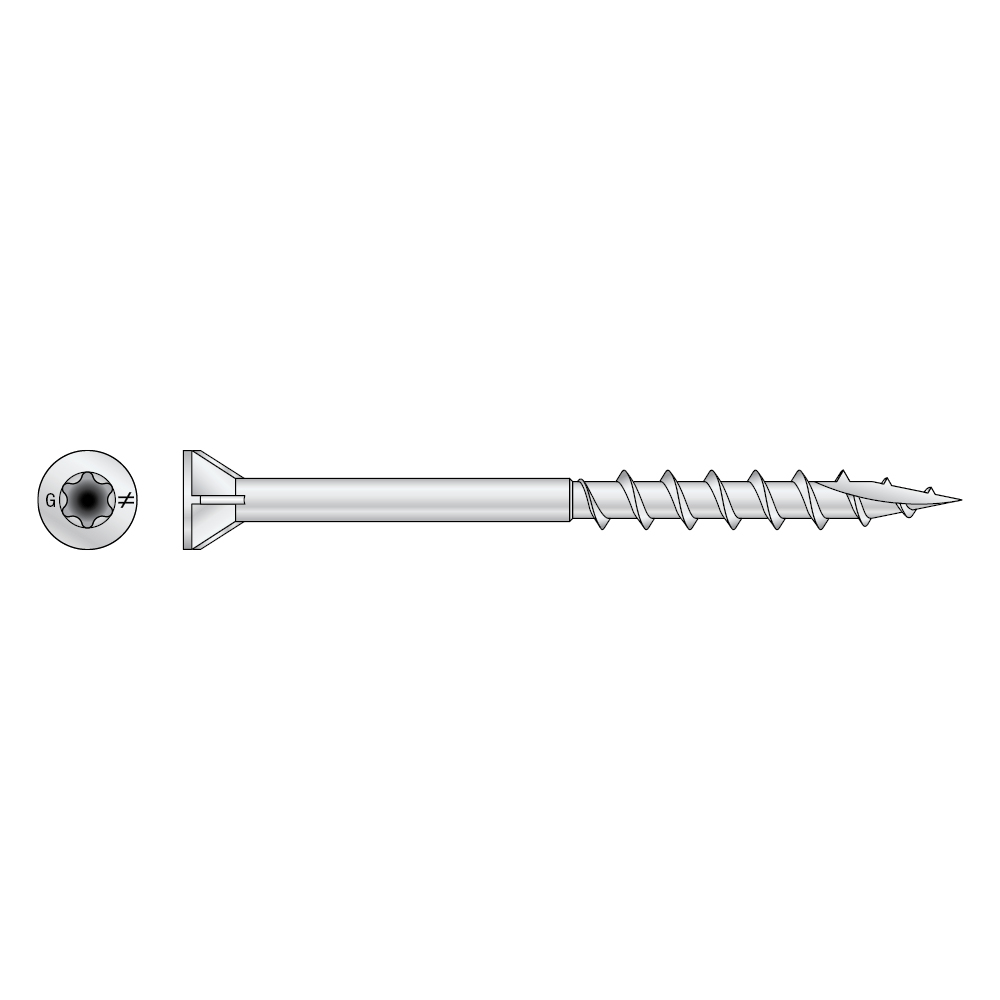

Produktmerkmale

Schmaler 60°-Senkkopf mit Fräsrippen
Innensechsrundantrieb
Grobganggewinde
Schneidspitze Typ 17

Anwendung

Anwendungsbereich

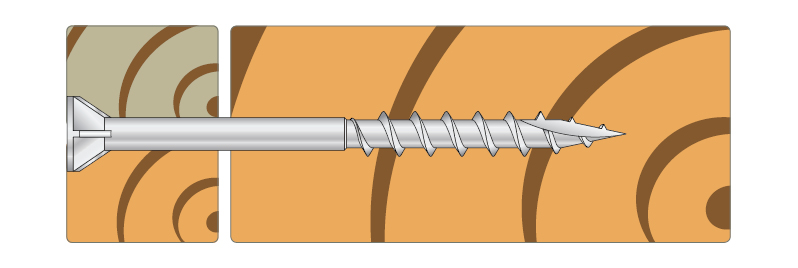

Terrassendielen / -beläge an Holzunterkonstruktionen

Vorteile

Der schmale 60°-Senkkopf mit unterkopfseitigen Fräsrippen lässt sich sauber, passgenau und oberflächenbündig in die Terrassendielen einsenken.
Die Schneidspitzenausführung ermöglicht eine leichtgängige, zeitsparende Montage bei geringem Einschraubdrehmoment und reduzierter Spaltwirkung.

Technische Daten

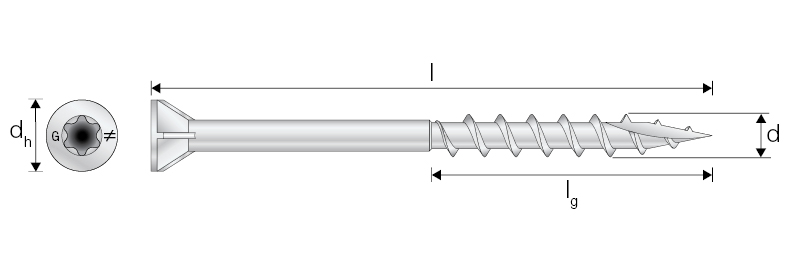

Abmessungen und charakteristische Werte

Referenz	Befestigungsmittel Abmessungen
	Art.Nr.	Sonstiges		Produktabmessungen[mm]
	Art.Nr.	Stk / Pkt.	Gewicht[kg]	Ø Gewinde[mm]	Schraubenlänge[mm]	dₕ[mm]	lg[mm]	tfᵢₓ[mm]	bit[mm]
DSIX44.2X35T-20	74361	250	0.002	4.2	35	7.3	20	15	T-20
DSIX44.2X45T-20	74362	400	0.003	4.2	45	7.3	23.5	21.5	T-20
DSIX44.2X55T-20	74363	350	0.003	4.2	55	7.3	27.5	27.5	T-20

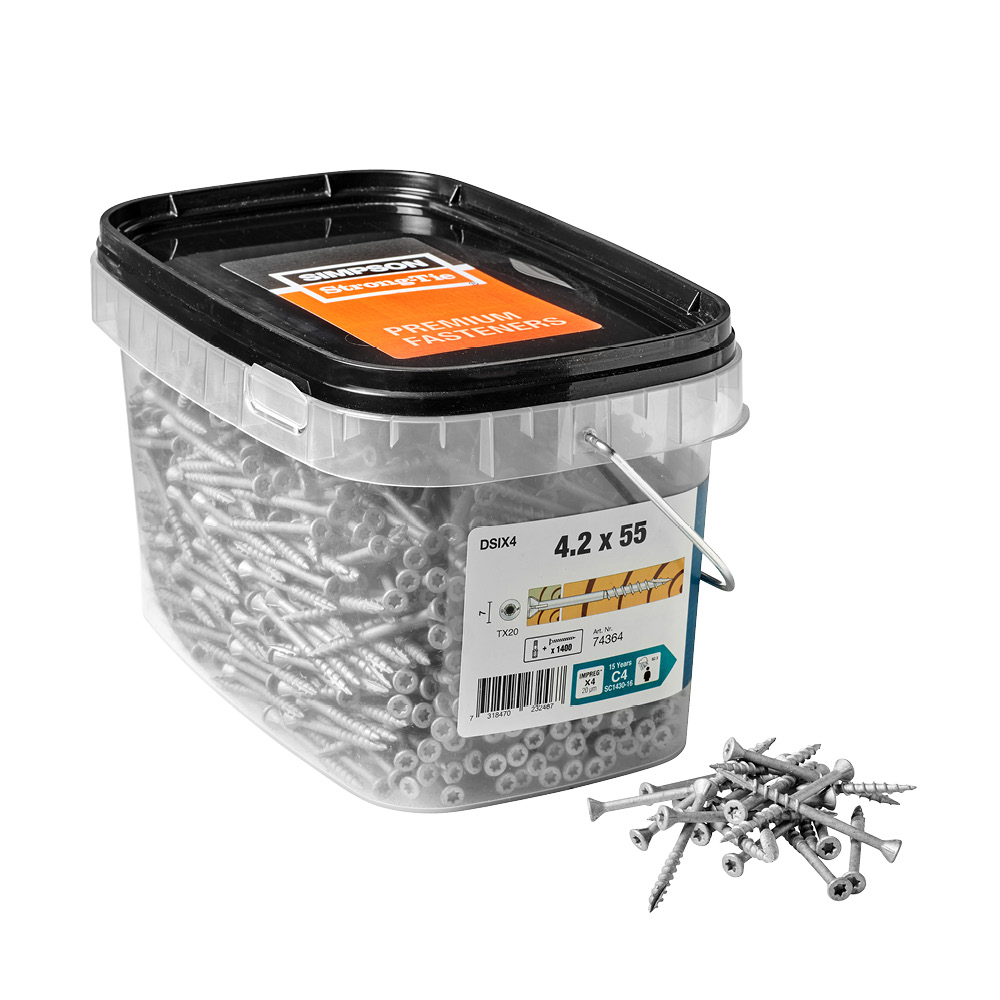

DSIX44.2X55T-20 Bulk	74364	1400	0.003	4.2	55	7.3	27.5	27.5	T-20
DSIX44.2X75T-20	74365	300	0.004	4.2	75	7.3	40.5	34.5	T-20
DSIX44.2X75T-20 Bulk	74366	750	0.004	4.2	75	7.3	40.5	34.5	T-20

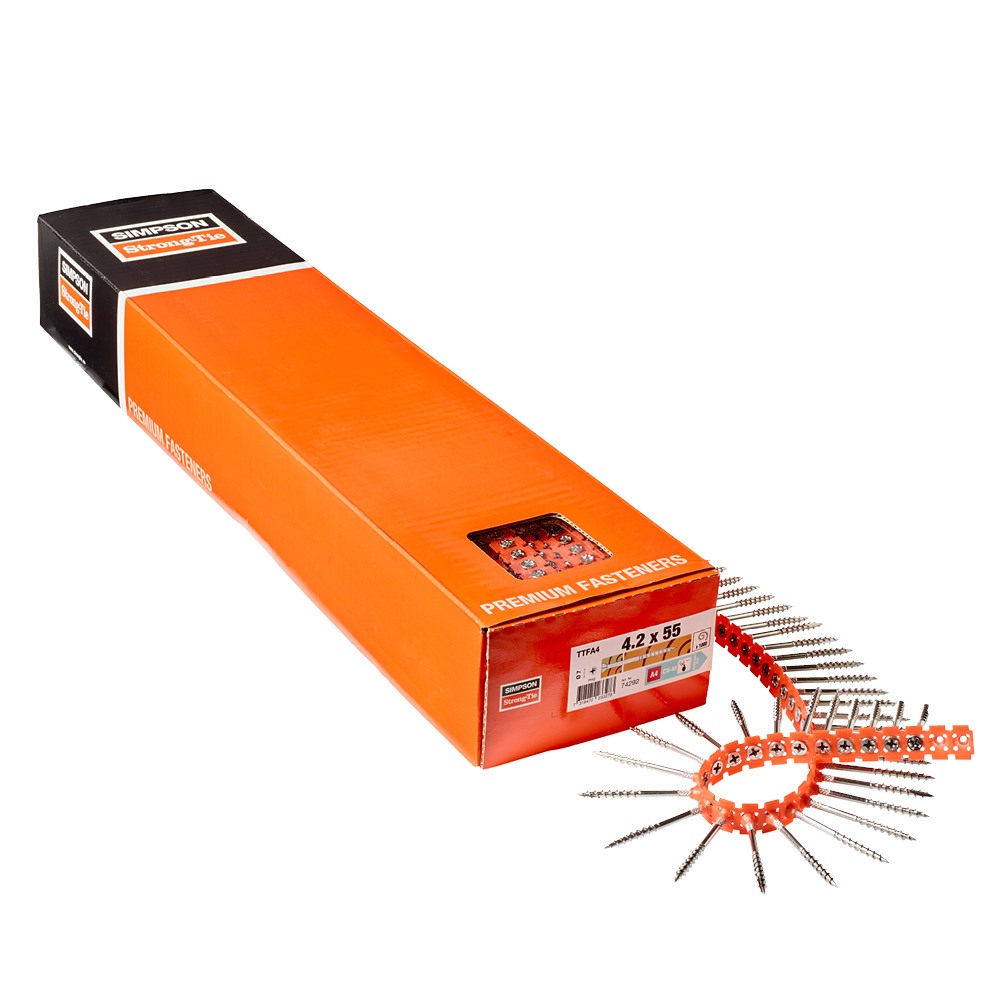

Collated Screws

Referenz	Befestigungsmittel Abmessungen
	Art.Nr.	Sonstiges	Produktabmessungen[mm]
	Art.Nr.	Stk / Pkt.	Ø Gewinde[mm]	Schraubenlänge[mm]	dₕ[mm]	lg[mm]	tfᵢₓ[mm]	bit[mm]
DSIX44.2X45PH2	74294	1000	4.2	45	7.3	23.5	21.5	PH2

Mechanische Festigkeit und Steifigkeit

Referenz	Screw Parameters
	Charakteristische Tragfähigkeiten
	Charakter. Fließmoment – My,ₖ[Nm]	charakter. Auszugswiderstand - fₐₓ,ₖ,₉₀°*)[N/mm²]	charakter. Kopfdurchzugsparameter - fₕₑₐd,ₖ*)[N/mm²]	Charakter. Zugtragfähigkeit - fₜₑₙₛ,ₖ[kN]
DSIX44.2X35T-20	4295	13.9	14.4	6
DSIX44.2X45T-20	4295	13.9	14.4	6
DSIX44.2X55T-20	4295	13.9	14.4	6
DSIX44.2X55T-20 Bulk	4295	13.9	14.4	6
DSIX44.2X75T-20	4749	22.9	17.1	6
DSIX44.2X75T-20 Bulk	4749	22.9	17.1	6
DSIX44.2X45PH2	4295	13.9	14.4	6
