PVD

Stützenfüße Typ VARIO

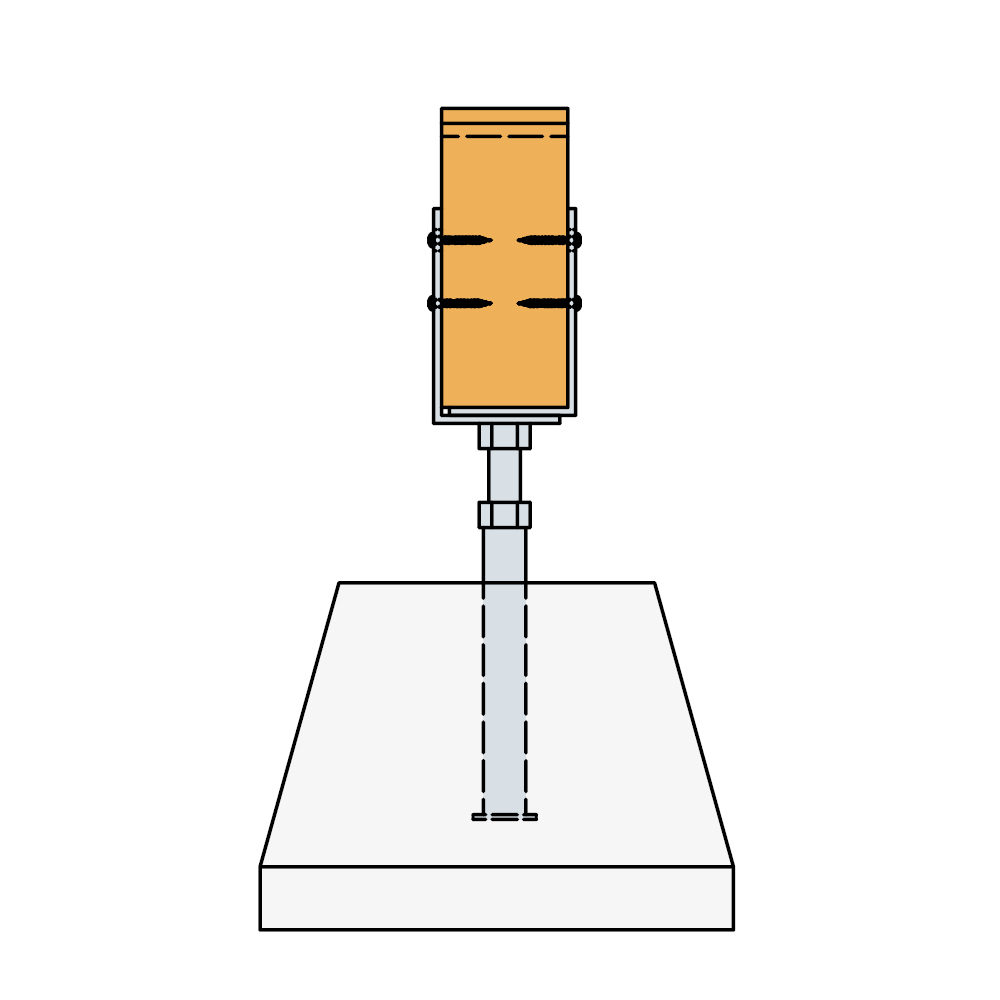

Die höhen- und seitenverstellbaren PVD Stützenfüße können für alle Holzbreiten zwischen 80-120/ 120-160 mm verwendet werden. Die PVD sind zum Einbetonieren.

Technisches Datenblatt

CE Kennzeichnung

ETA

Nutzungsklasse 3

Feuerverzinkter Stahl

Außen

EPD

In Connector Selector verfügbar

Produkt-Details

Bilder

Eigenschaften

Material

Stahlqualität:

S 235 JR gemäß DIN EN 10025

Korrosionsschutz:

nach Bearbeitung rundumfeuerverzinkt; Zinkschichtdicke ca. 55 μm gemäß DIN EN 1461

Vorteile

Die PVD sind für variable Holzbreiten einsetzbar.
Ein besonderer Vorteil der höhen- und seitenverstellbaren PVD Stützenfüße ist, dass die Höhenverstellung nachträglich vorgenommen werden kann, ohne dass die Stütze sich mitdreht.
Die max. Höhenverstellung beträgt ± 25 mm von der Idealhöhe

Anwendung

Anwendbare Materialien

Auflager:

Beton

Aufzulagerndes Bauteil:

Holz, Holzwerkstoffe

Anwendungsbereich

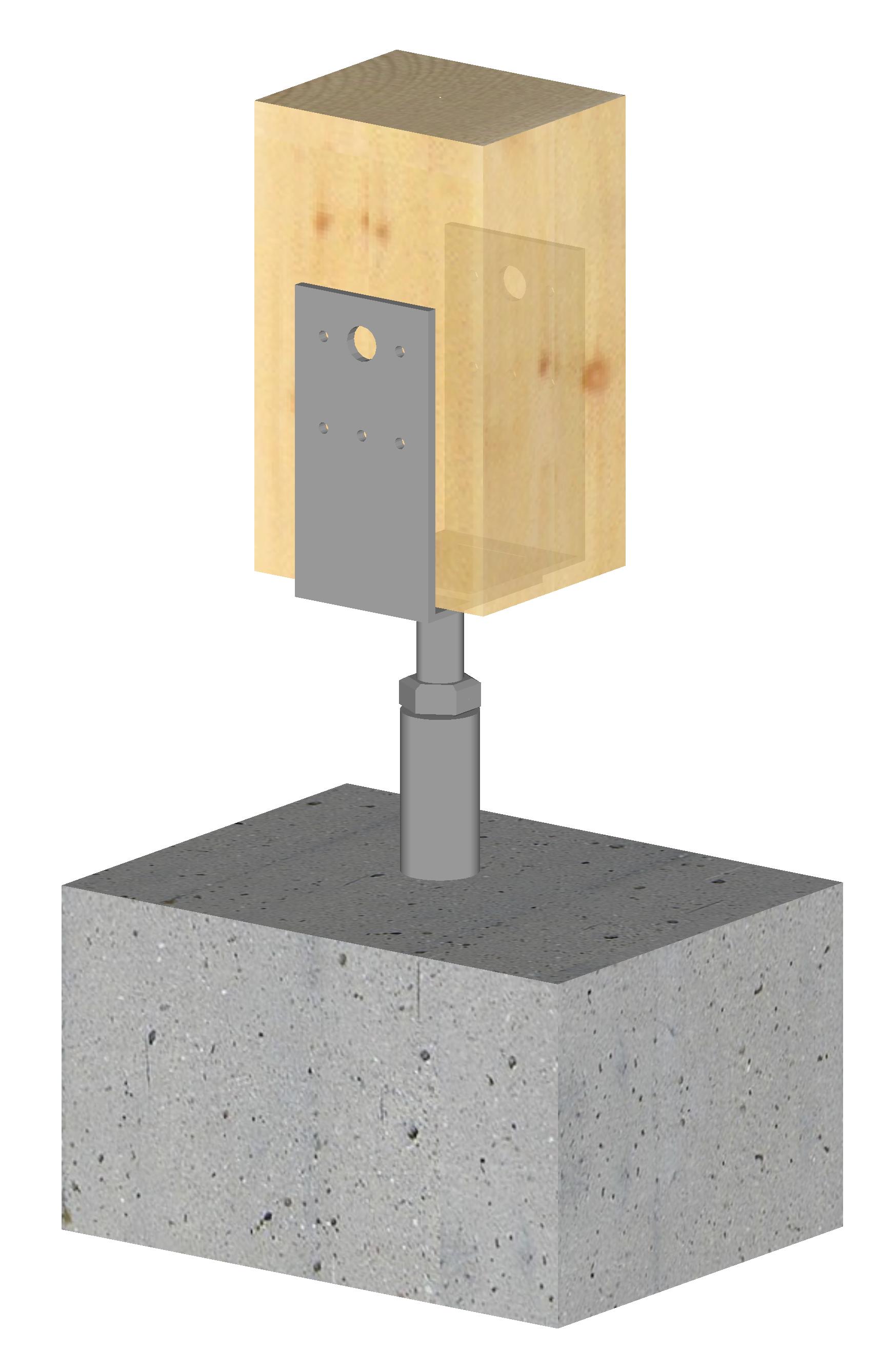

Stützenfüße PVD (VARIO) werden dort eingesetzt, wo die Möglichkeit einer Höhenjustierung gegeben sein muß.

Technische Daten

Abmessungen

Abmessungen und charakteristische Werte

Artikel	Abmessungen und charackteristische Werte [mm]									Löcher obere Platte		Box Quantity	Gewicht [kg]
Artikel	A	B	C	D	E	F	G	t₁	t₂	Ø5	Ø13,5	Box Quantity	Gewicht [kg]
PVD80G	80-120	70	120	40	40	249 - 302	20	5	4	10	2	10	2.1
PVD120G	120-160	70	120	40	40	249 - 302	20	5	4	10	2	10	2.2

Charakteristische Tragfähigkeiten

Artikel	Verbindungsmittel		Charakt. Werte der Tragfähigkeit - Holz C24 [kN]
	In Stütze		R_1,k	R_2.k			R_3.k^*			R_4.k*
	Anzahl	Typ		Holzbreite [mm]			g** [mm]			g** [mm]
	Anzahl	Typ		80	120	160	48	73	98	48	73	98
PVD80G	10	CNA4.0x40	min (77.8 ; 49/kmod)	17.6	min (17.6 ; 11.6/kmod)	min (15.2 ; 7.6/kmod)	2.7/kmod	2.1/kmod	1.7/kmod	6.5/kmod	3.9/kmod	2.8/kmod
PVD120G	10	CNA4.0x40	min (77.8 ; 49/kmod)	17.6	min (17.6 ; 11.6/kmod)	min (15.2 ; 7.6/kmod)	2.7/kmod	2.1/kmod	1.7/kmod	6.5/kmod	3.9/kmod	2.8/kmod
