PL-G
Stützenfüße Typ L
Die PL Stützenfüße werden direkt im Beton eingesetzt und können Druck-, Zug- und horizontale Kräfte aufnehmen.
CE Kennzeichnung
ETA
Nutzungsklasse 3
Feuerverzinkter Stahl
Außen
EPD
In Connector Selector verfügbar
Produkt-Details
Bilder
Eigenschaften
Anwendung
Discontinued Products
Technische Daten
Abmessungen
Abmessungen und charakteristische Werte
| Artikel | Abmessungen und charackteristische Werte [mm] | Löcher obere Platte | Gewicht [kg] | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | t | Ø5 | Ø13,5 | ||
| PL80/70G-B | 80 | 70 | 126 | 70 | 70 | 500 | 38 | 5 | 8 | 4 | 1.9 |
| PL100/70G-B | 100 | 70 | 126 | 70 | 70 | 500 | 38 | 5 | 8 | 4 | 2 |
| PL100/90G | 100 | 90 | 136 | 70 | 70 | 500 | 38 | 5 | 12 | 4 | 2.3 |
| PL120/90G | 120 | 90 | 126 | 70 | 70 | 500 | 38 | 5 | 12 | 4 | 2.3 |
| PL140/90G | 140 | 90 | 126 | 70 | 70 | 500 | 38 | 5 | 12 | 4 | 2.4 |
Charakteristische Tragfähigkeiten
| Artikel | Verbindungsmittel | Charakteristische Tragfähigkeiten [kN] | ||||
|---|---|---|---|---|---|---|
| In Stütze | R1.k | R2.k | R3.k | R4.k | ||
| Anzahl | Typ | |||||
| PL80/70G-B | 8 | CNA4.0x40 | 57.1/kmod | Min (18.4 ; 17.3/kmod) | 2.8/kmod | 3.5/kmod |
| PL100/70G-B | 8 | CNA4.0x40 | 57.1/kmod | Min (18.4 ; 11.7/kmod) | 2.8/kmod | 3.5/kmod |
| PL100/90G | 12 | CNA4.0x40 | 57.1/kmod | Min (22.0 ; 15.1/kmod) | 2.8/kmod | 3.5/kmod |
| PL120/90G | 12 | CNA4.0x40 | 57.1/kmod | Min (19.0 ; 11.4/kmod) | 2.8/kmod | 3.5/kmod |
| PL140/90G | 12 | CNA4.0x40 | 57.1/kmod | 9.2/kmod | 2.8/kmod | 3.5/kmod |
Kombinierte Belastung:

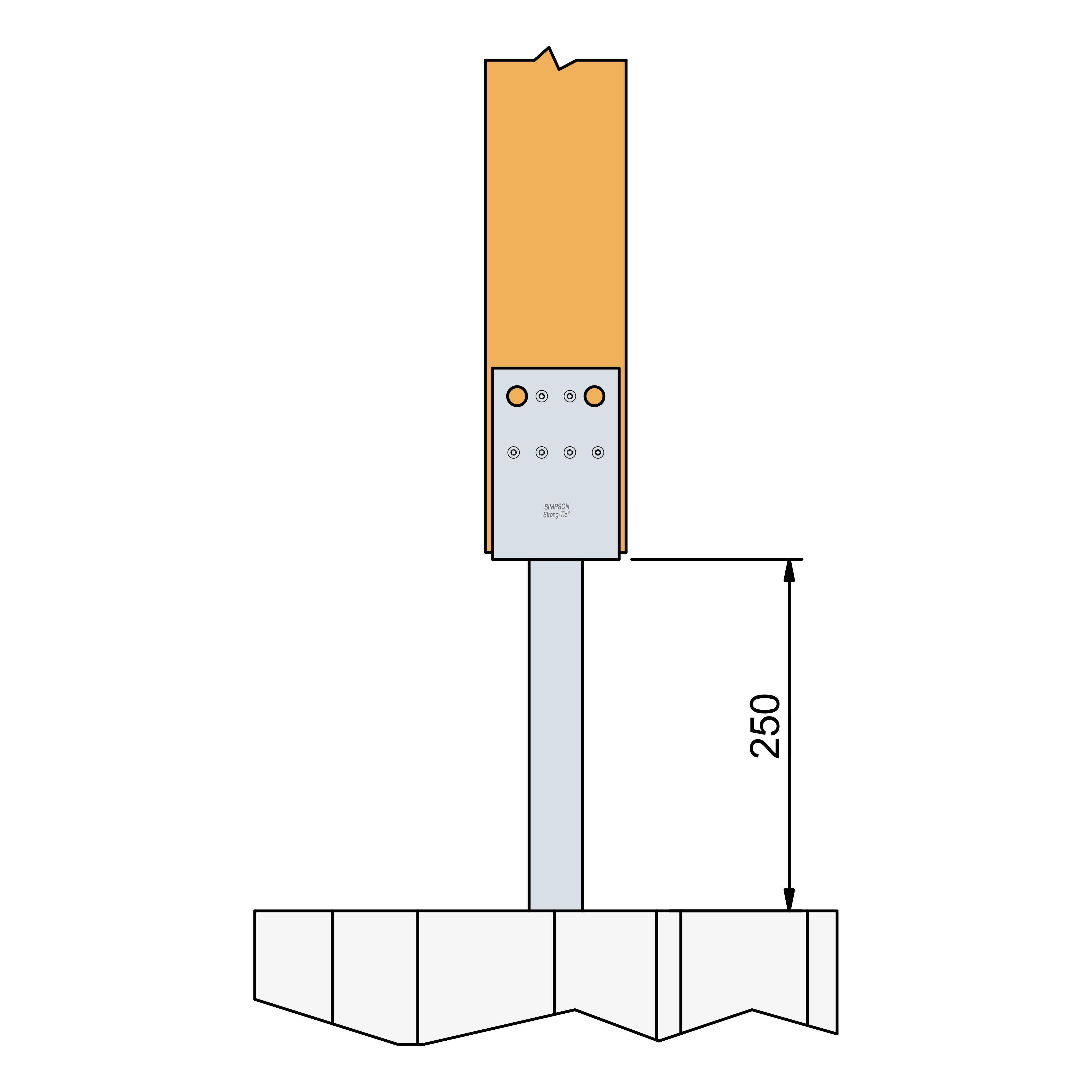

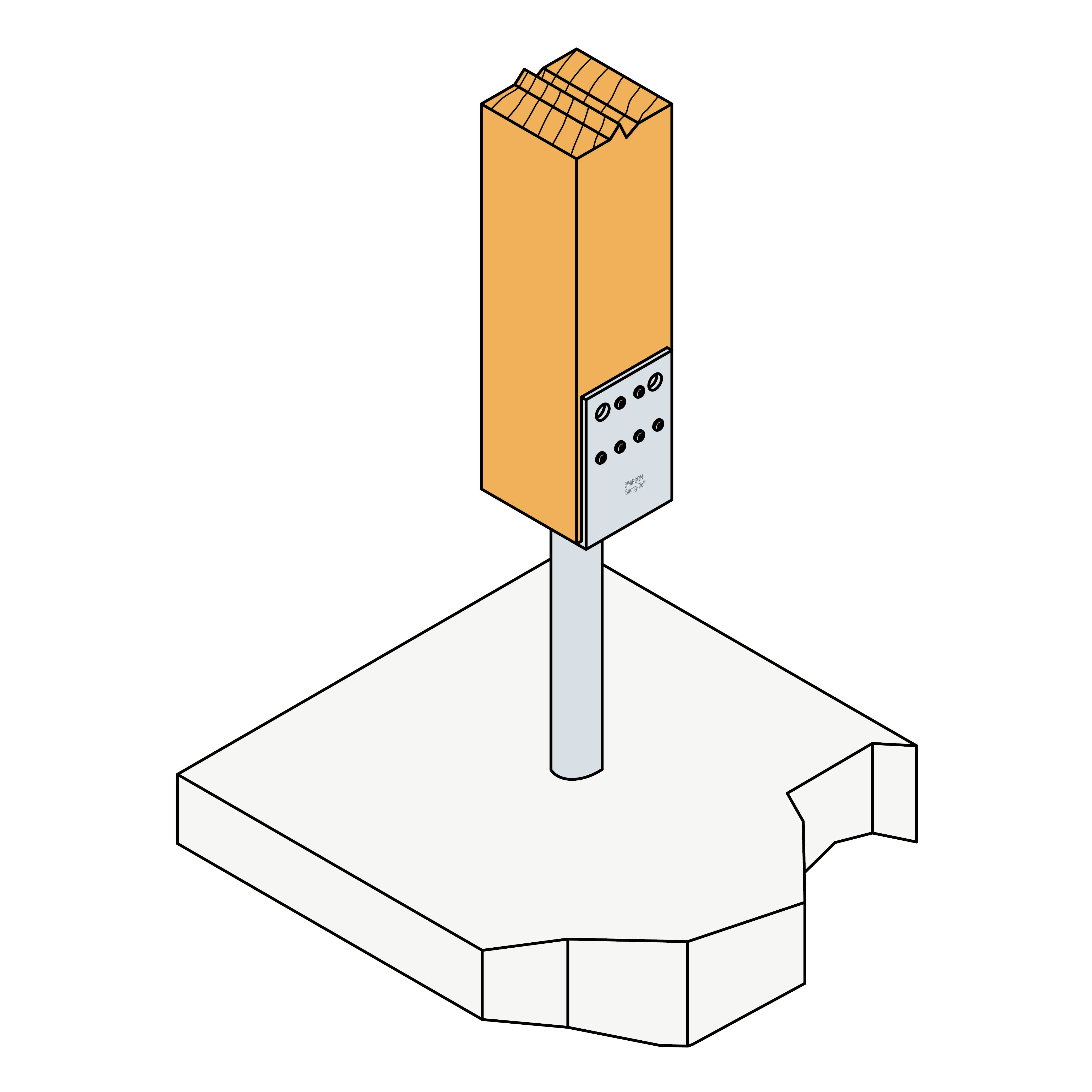

Installation
Installation
