PUA/B
Stützenfüße

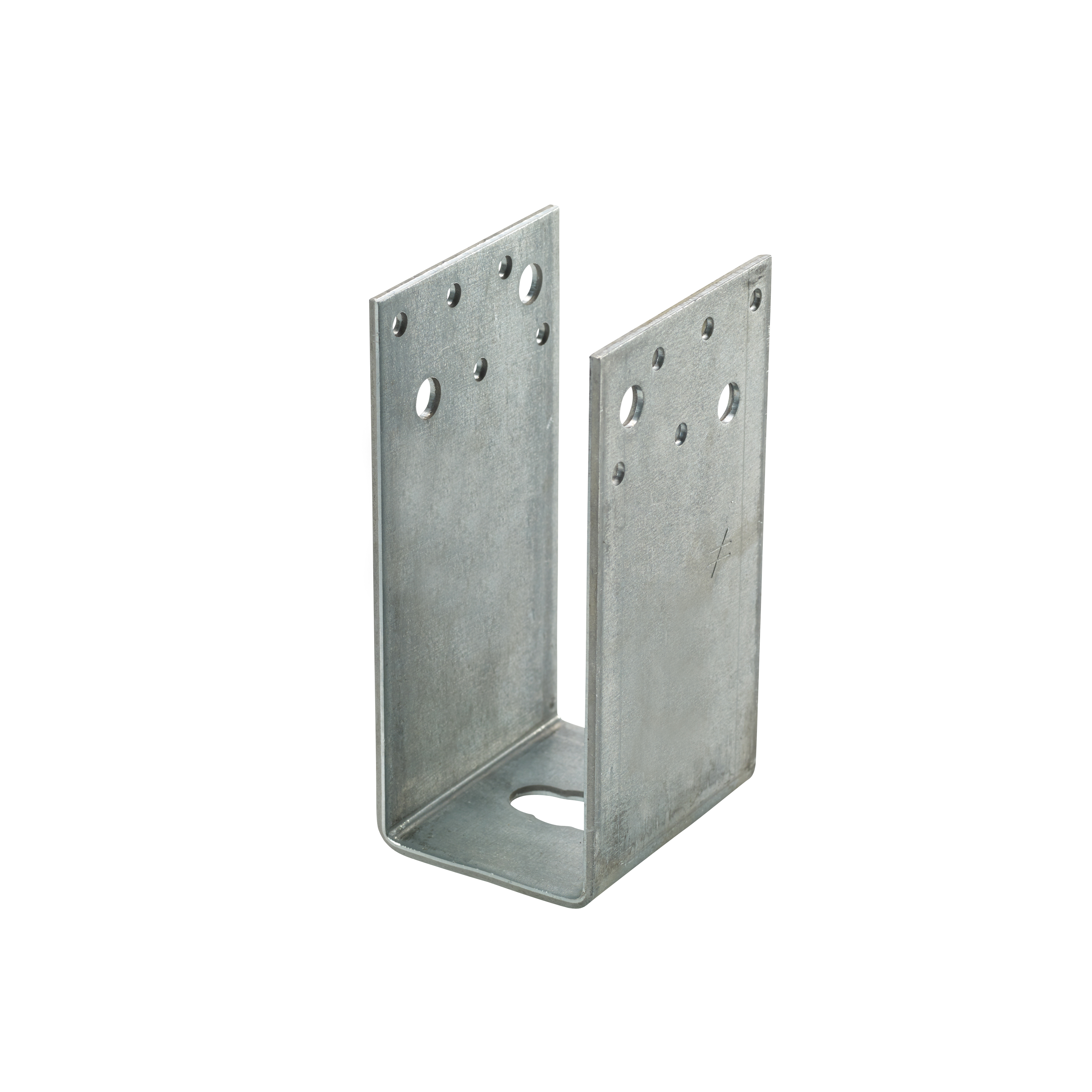

Die PUA Stützenfüße werden direkt auf dem Untergrund aufgestellt und mittels Ankerbolzen befestigt. Die zugehörigen Bodenplatten dienen als Abstandshalter zum Hirnholz der Stütze.
CE Kennzeichnung
ETA
Nutzungsklasse 2
EPD
In Connector Selector verfügbar
Produkt-Details
Bilder
Eigenschaften
Anwendung
Discontinued Products
Technische Daten
Abmessungen
Abmessungen
| Artikel | Abmessungen [mm] | Loch im Kopfstück | Löcher in der Bodenplatte | Gewicht [kg] | |||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | F | t1 | Ø5 [mm] | Ø9 [mm] | 13x28 + Ø16 [mm] | ||
| PUA60 * | 60 | 70 | 120 | 23 | 3 | 10 | 4 | 1 | 0.5 |
| PUA80 * | 80 | 70 | 110 | 23 | 3 | 10 | 4 | 1 | 0.5 |
| PUA100 * | 100 | 70 | 110 | 23 | 3 | 10 | 4 | 1 | 0.54 |
| PUA120 * | 120 | 70 | 110 | 23 | 3 | 10 | 4 | 1 | 0.57 |
| PUA/B57 | 57 | 70 | - | 20 | 3 | - | - | - | 0.14 |
| PUA/B77 | 77 | 70 | - | 20 | 3 | - | - | - | 0.18 |
| PUA/B97 | 97 | 70 | - | 20 | 3 | - | - | - | 0.21 |
| PUA/B117 | 117 | 70 | - | 20 | 3 | - | - | - | 0.24 |
Hinweis:
*) das Maß "A" ist Innenmaß.

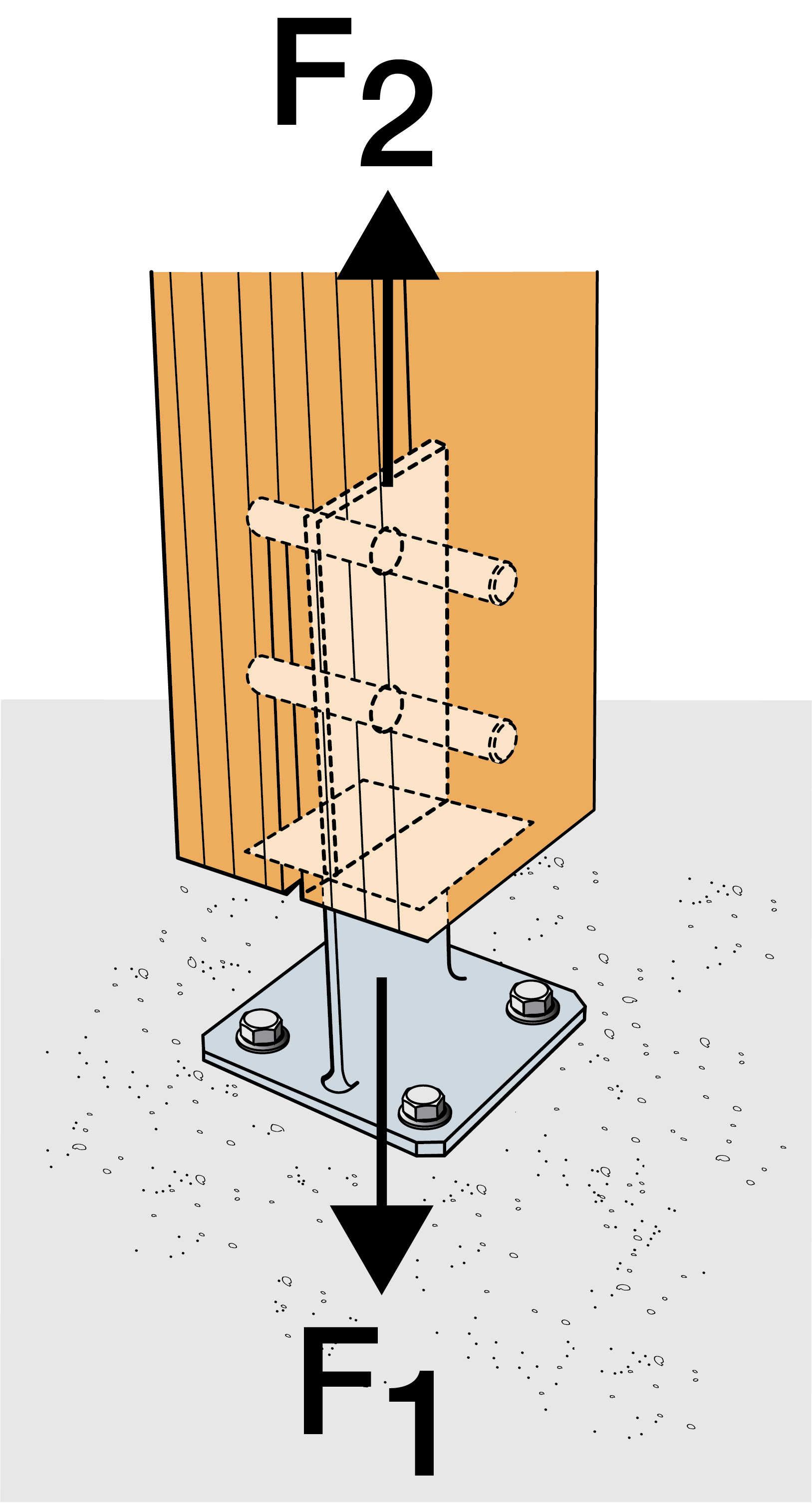

Tragfähigkeiten
| Artikel | Verbindungsmittel | Charakt. Werte der Tragfähigkeit - Holz C24 [kN] | ||||
|---|---|---|---|---|---|---|
| In Stütze | an Beton | R1.k | R2.k | |||
| Anzahl | Typ | Anzahl | Typ | |||
| PUA60 * | 10 | CNA4,0x l | 1 | Ø16 | min( 29.6 ; 34.7/kmod ) | 7.6/kmod |
| PUA80 * | 10 | CNA4,0x l | 1 | Ø16 | min( 29.6 ; 34.7/kmod ) | 5.2/kmod |
| PUA100 * | 10 | CNA4,0x l | 1 | Ø16 | min( 29.6 ; 34.7/kmod ) | 4.0/kmod |
| PUA120 * | 10 | CNA4,0x l | 1 | Ø16 | min( 29.6 ; 34.7/kmod ) | 3.2/kmod |
Die angegeben Lastwerte für die "PUA-Stützenfüße" gelten immer in Kombination mit der zugehörigen Bodenplatte "PUA/B".
Die Tragfähigkeit ist mit allen CNA Nägeln (Längen) die gleiche.
