PP

Stützenfüße Typ P

Die PP Stützenfüße werden direkt im Beton eingesetzt und können Druck-, Zug und horizontale Kräfte aufnehmen.

CE Kennzeichnung
ETA
Nutzungsklasse 3
In Connector Selector verfügbar

Produkt-Details

Bilder

Eigenschaften

Material

Stahlqualität:

S 235 JR gemäß DIN EN 10025

Korrosionsschutz:

nach Bearbeitung rundumfeuerverzinkt; Zinkschichtdicke ca. 55 μm gemäß DIN EN 1461

Vorteile

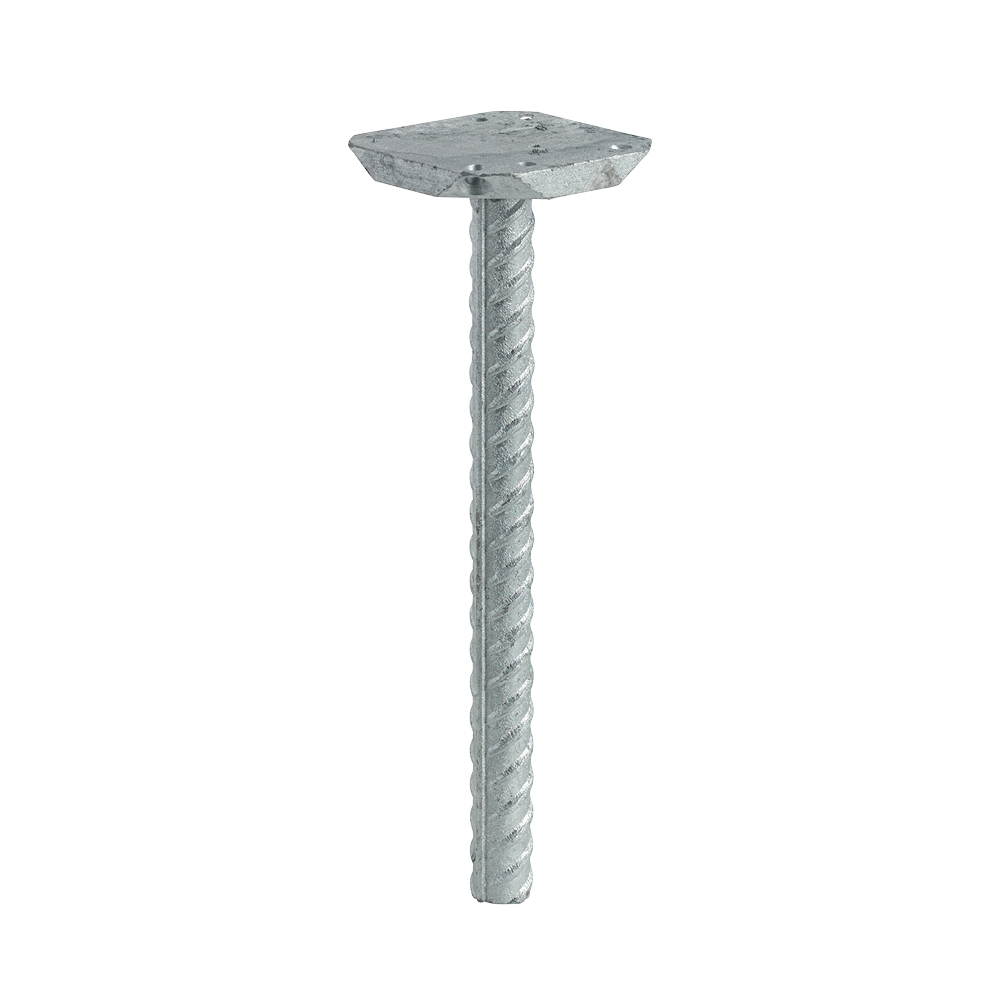

  • Der PP Stützenfuß ist stückverzinkt und besteht aus einer Kopfplatte mit einem angeschweißten Betonrippenstahl Ø20 mm.

Anwendung

Anwendbare Materialien

Auflager:

  • Beton

Aufzulagerndes Bauteil:

  • Holz, geeignete Holzwerkstoffe

Anwendungsbereich

  • Der PP Stützenfuß ist für den Einsatz in leichten Bauwerken gedacht, wie z.B. Carports usw..

Technische Daten

Abmessungen

Abmessungen und charakteristische Werte

Artikel Abmessungen und charackteristische Werte [mm] Löcher obere Platte
A B F G t Ø6,5
PP80G808026020106

Tragfähigkeiten

Artikel Verbindungsmittel Charakteristische Tragfähigkeiten [kN]
In Stütze R1.k R2.k R3.k = R4.k
Anzahl Typ
PP80G4Ø6.0x6031.6/kmod7.62.7

Bemessung:

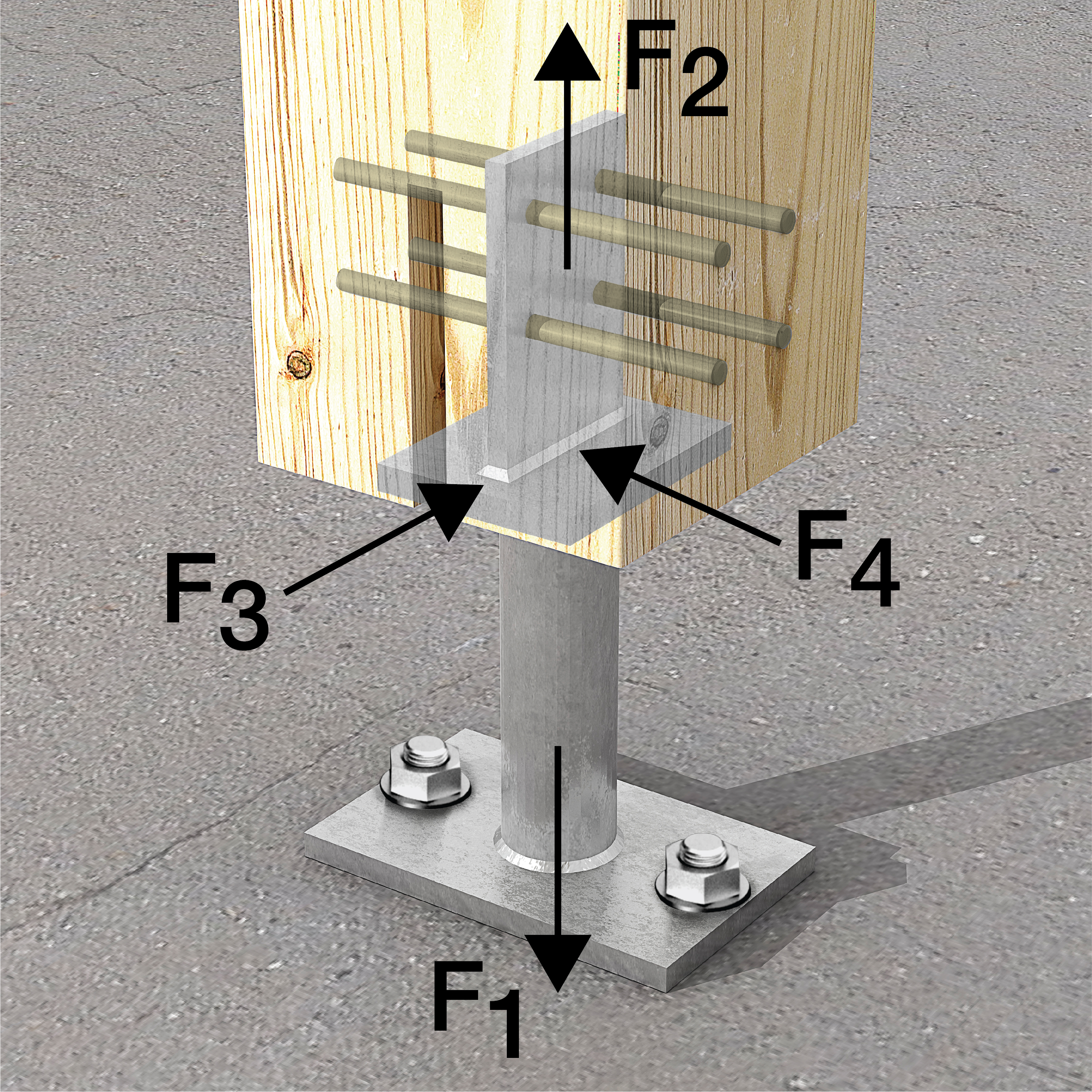

Für die Überlagerung der Einwirkungen ist nachzuweisen:

bei gleichzeitiger Einwirkung von F1 und F3/F4


und


und


bei gleichzeitiger Einwirkung von F2 und F3/F4


Installation

Installation

Befestigung

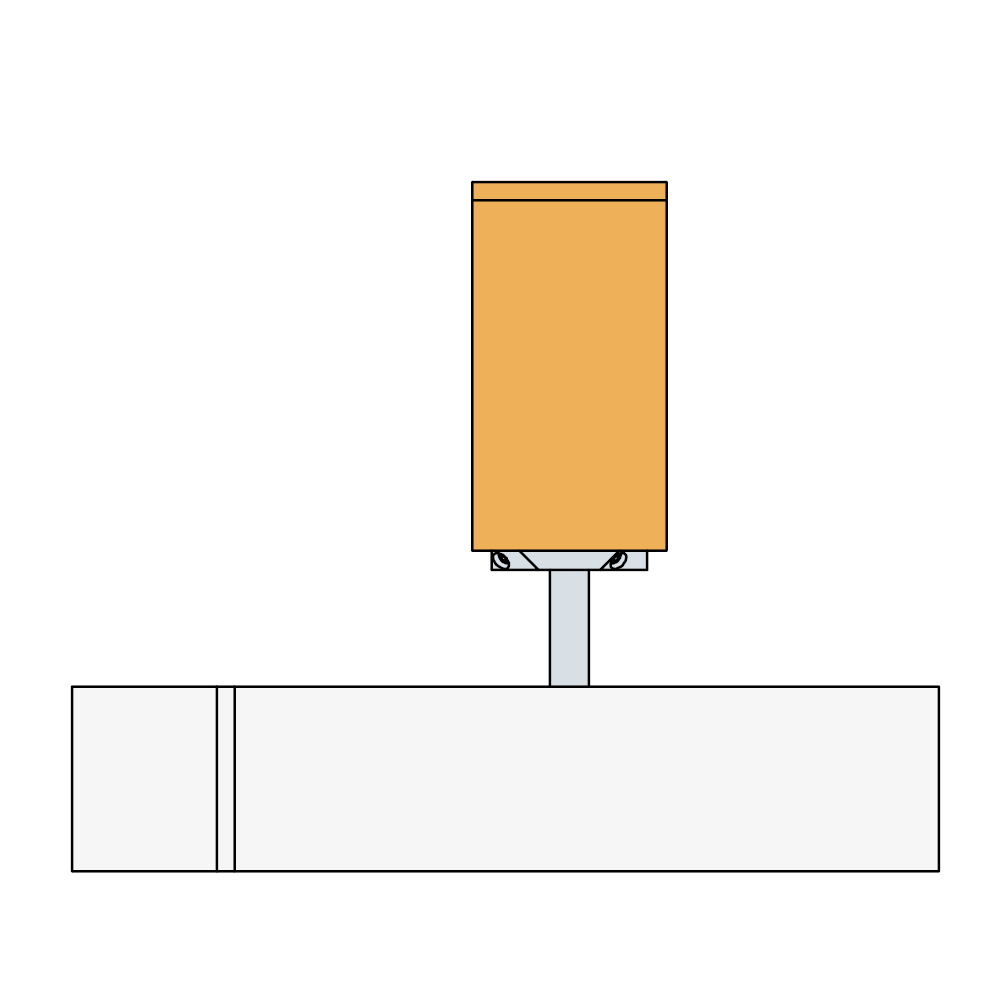

  • Der Anschluss am Holz erfolgt mit Senkkopfschrauben 6,0 x 60 mit Vollgewinde, die unter 45° in die Stütze eingeschraubt werden.

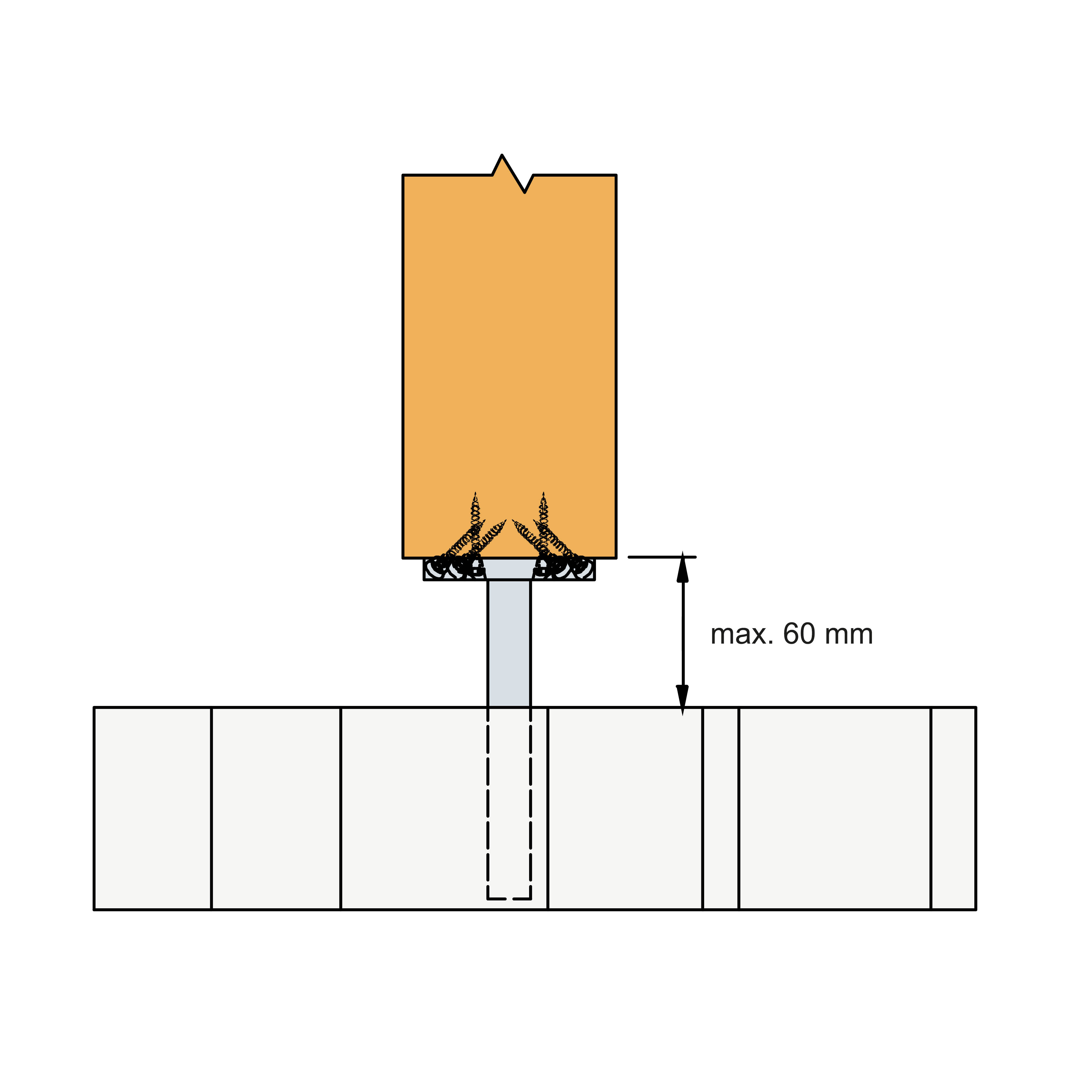

  • Der Abstand der Platte zum Beton soll beim Typ PP maximal 50 mm betragen.

Technische Hinweise

Autres

pp-beispiel.pdf (104.2 KB)

Eignungsnachweise

Leistungserklärung (DoP)

Technische Bewertung (ETA)

CAD- und BIM-Bibliothek

3D

PP80G
