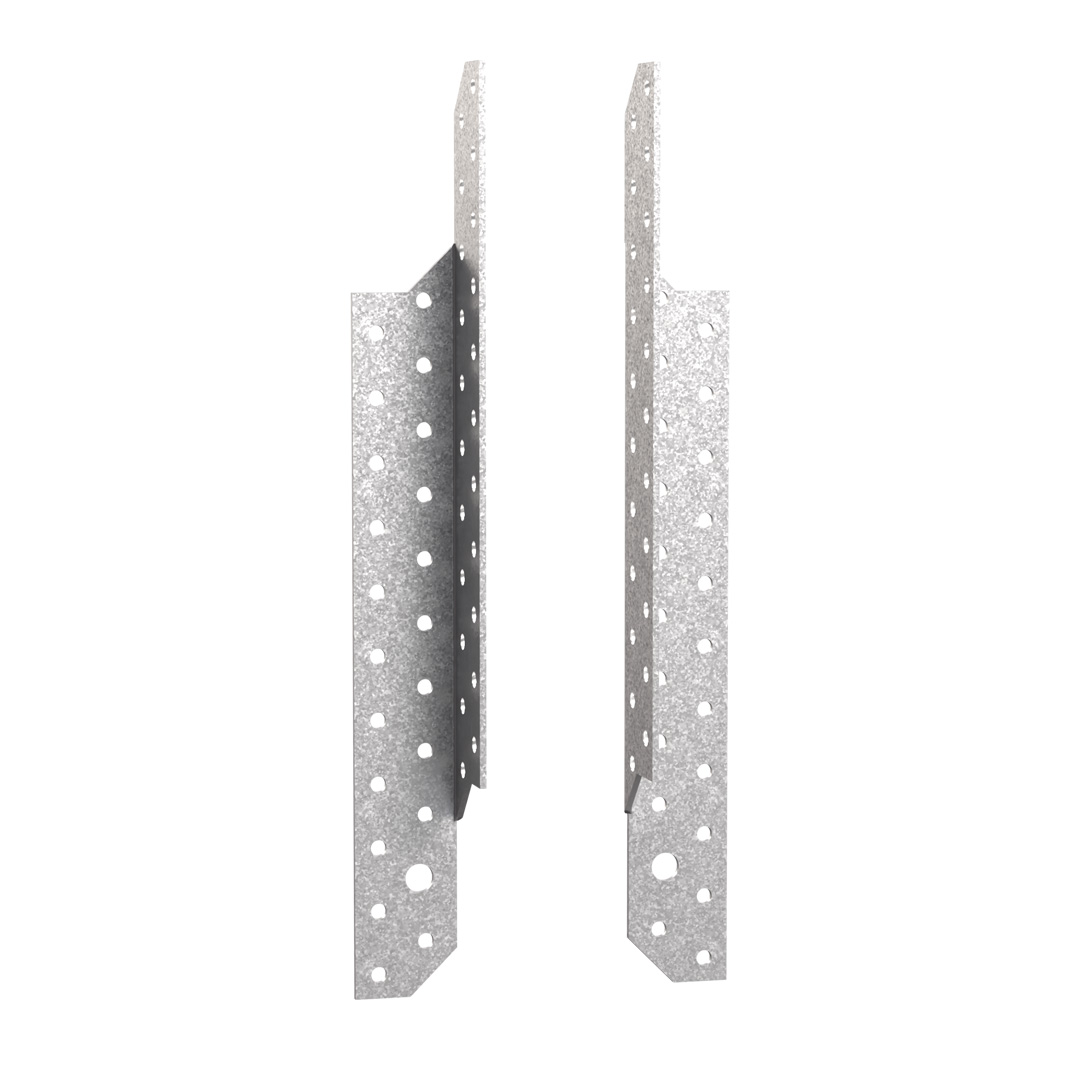

Sparrenpfettenanker

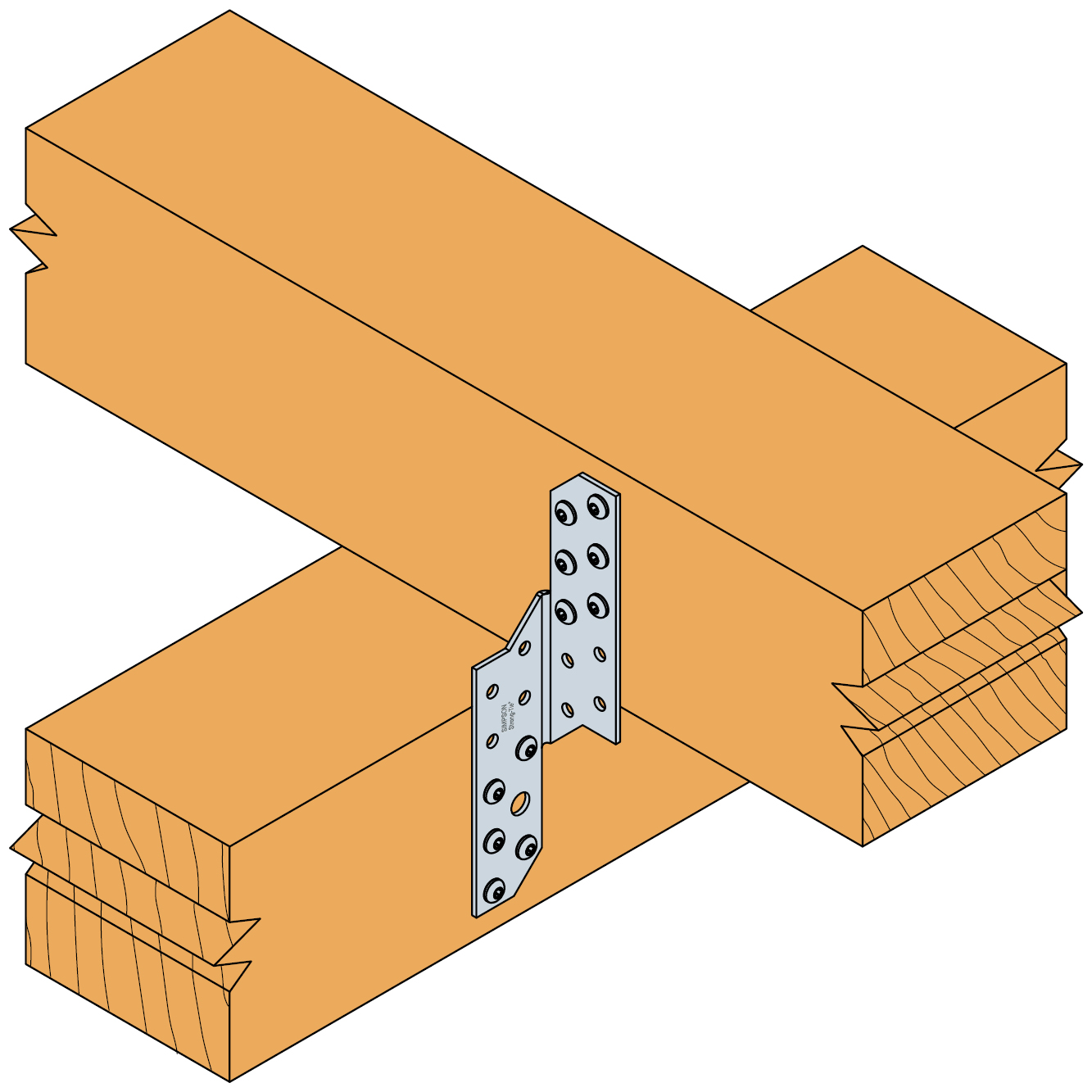

Die SPF Sparrenpfettenanker werden für die Zugverankerung von sich kreuzenden Hölzern verwendet. Ebenso können horizontale Kräfte aufgenommen werden. Belastungsabhängig kommen 2 oder 4 Pfettenanker pro Anschluss zur Anwendung.
Bei 2 Pfettenankern pro Anschluss werden 2 linke oder 2 rechte Verbinder benötigt, da diese diagonal gegenüberliegend angeordnet werden sollten, um eine mittige Lasteinleitung zu gewähren. Eine Querzugbeanspruchung der Hölzer ist zu beachten und ggf. nachzuweisen.
Die SPF Sparrenpfettenanker sind in 6 Standardgrößen erhältlich.





Produkt-Details
Eigenschaften
Material
Stahlqualität:
S 250 GD +Z 275 gemäß DIN EN 10346
Korrosionsschutz:
275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm
Vorteile
- Entwickelt zur Aufnahme von hohen Zuglasten, mit zusätzlicher Lastaufnahme in horizontalen Richtungen.
- Belastungsabhäniger Einbau von 2 oder 4 Sparrenpfettenanker je Verbindung möglich.
- Variable Position der Verbindungsmittel, da 2-reihiges Lochbild je Schenkel.
Anwendung
Anwendbare Materialien
Auflager:
- Holz, Holzwerkstoffe, Beton
Aufzulagerndes Bauteil:
- Holz, Holzwerkstoffe
Anwendungsbereich
- Holz / Holz Verbindungen, vorrangig in sich kreuzenden Dachkonstruktionen.
Technische Daten
Abmessungen
| Referenz | Verbinder Abmessungen | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Sonstiges | Produktabmessungen[mm] | Schenkel B | Flansch E | ||||||||
| Verpackungsmenge | Gewicht[kg] | A[mm] | B[mm] | C[mm] | D[mm] | F[mm] | t[mm] | Rund | Rund | ||
| Ø5[mm] | Ø5[mm] | Ø9[mm] | |||||||||
| SPF170L | 100 | 0.096 | 170 | 32.5 | 100 | 37.5 | 14 | 2 | 10 | 9 | 1 |
| SPF170R | 100 | 0.096 | 170 | 32.5 | 100 | 37.5 | 14 | 2 | 10 | 9 | 1 |
| SPF210L | 100 | 0.13 | 210 | 32.5 | 140 | 37.5 | 14 | 2 | 14 | 13 | 1 |
| SPF210R | 100 | 0.13 | 210 | 32.5 | 140 | 37.5 | 14 | 2 | 14 | 13 | 1 |
| SPF250L | 100 | 0.17 | 250 | 32.5 | 180 | 37.5 | 14 | 2 | 18 | 17 | 1 |
| SPF250R | 100 | 0.17 | 250 | 32.5 | 180 | 37.5 | 14 | 2 | 18 | 17 | 1 |
| SPF290L | 100 | 0.21 | 290 | 32.5 | 220 | 37.5 | 14 | 2 | 22 | 21 | 1 |
| SPF290R | 100 | 0.21 | 290 | 32.5 | 220 | 37.5 | 14 | 2 | 22 | 21 | 1 |
| SPF330L | 50 | 0.24 | 330 | 32.5 | 260 | 37.5 | 14 | 2 | 26 | 25 | 2 |
| SPF330R | 50 | 0.24 | 330 | 32.5 | 260 | 37.5 | 14 | 2 | 26 | 25 | 2 |
| SPF370L | 50 | 0.28 | 370 | 32.5 | 300 | 37.5 | 14 | 2 | 30 | 29 | 2 |
| SPF370R | 50 | 0.28 | 370 | 32.5 | 300 | 37.5 | 14 | 2 | 30 | 29 | 2 |
Die Typen "SPF ...LR" sind ein Paar für Rechts- und Linksanschluss
Der Typ "SPF...L" ist für Linksanschluss
Der Typ "SPF...R" ist für Rechtsanschluss

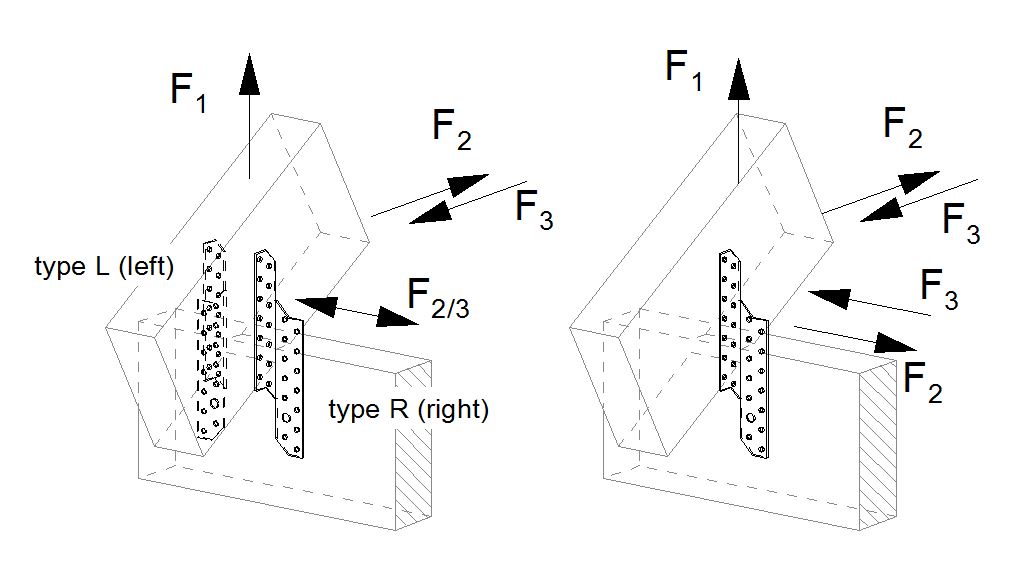

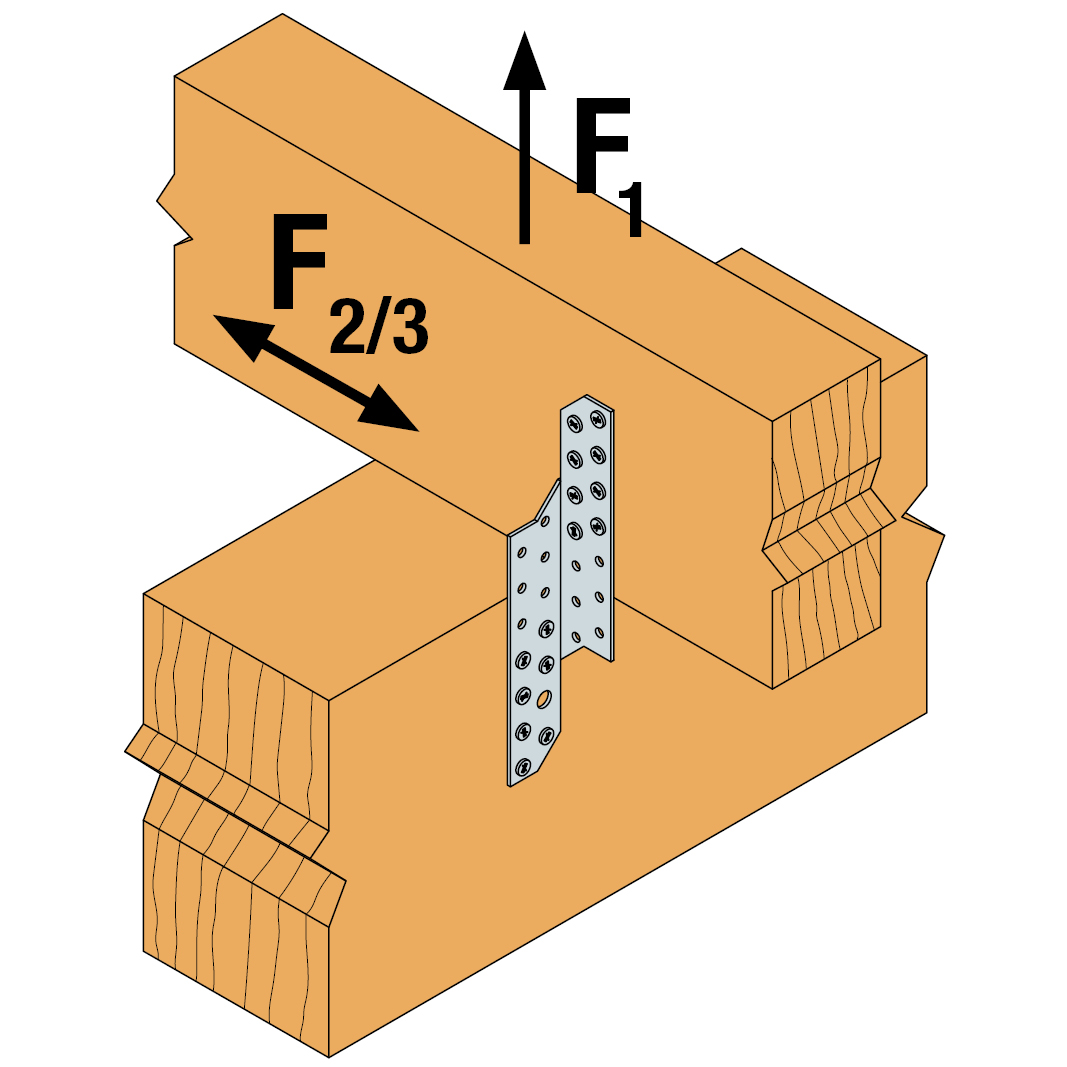

Charakteristische Tragfähigkeiten - Holzbalken an Holzbalken
| Referenz | Tragfähigkeiten - Balken an Balken - Teilausnagelung | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Tragfähigkeiten - Balken an Balken - Vollausnagelung | |||||||||||
| Verbindungsmittel | Charakteristische Tragfähigkeit C24 - 2 Winkelverbinder je Anschluss[kN] | ||||||||||
| Hauptträger | Nebenträger | R₁,ₖ | R₂,ₖ | R₃,ₖ | |||||||
| Anzahl | Anzahl | mit CNA 4,0 × 40 | mit CNA 4.0x50 | CNA4,0x60 | mit CNA 4,0 × 40 | mit CNA 4.0x50 | CNA4,0x60 | mit CNA 4,0 × 40 | mit CNA 4.0x50 | CNA4,0x60 | |
| SPF170L | 5.0 | 5.0 | min (5,7 ; 6 /kmod) | min (6,9 ; 6 /kmod) | min (7,3 ; 6 /kmod) | 2.2 | 2.6 | 2.6 | 1.5 | 2 | 2.5 |
| SPF170R | 5.0 | 5.0 | min (5,7 ; 6 /kmod) | min (6,9 ; 6 /kmod) | min (7,3 ; 6 /kmod) | 2.2 | 2.6 | 2.6 | 1.5 | 2 | 2.5 |
| SPF210L | 7.0 | 7.0 | min (9,7 ; 8,4 /kmod) | min (11,7 ; 8,4 /kmod) | min (12,4 ; 8,4 /kmod) | 3.3 | 4.1 | 4.1 | 1.5 | 2 | 2.5 |
| SPF210R | 7.0 | 7.0 | min (9,7 ; 8,4 /kmod) | min (11,7 ; 8,4 /kmod) | min (12,4 ; 8,4 /kmod) | 3.3 | 4.1 | 4.1 | 1.5 | 2 | 2.5 |
| SPF250L | 9.0 | 9.0 | min (13,7 ; 10,8 /kmod) | min (16,5 ; 10,8 /kmod) | min (17,5 ; 10,8 /kmod) | min (4,6 ; 4,1 /kmod^0,7) | min (5,6 ; 4,6 /kmod^0,5) | min (5,6 ; 4,6 /kmod^0,5) | 1.5 | 2 | 2.5 |
| SPF250R | 9.0 | 9.0 | min (13,7 ; 10,8 /kmod) | min (16,5 ; 10,8 /kmod) | min (17,5 ; 10,8 /kmod) | min (4,6 ; 4,1 /kmod^0,7) | min (5,6 ; 4,6 /kmod^0,5) | min (5,6 ; 4,6 /kmod^0,5) | 1.5 | 2 | 2.5 |
| SPF290L | 11.0 | 11.0 | min (17,8 ; 13,2 /kmod) | min (21,4 ; 13,2 /kmod) | min (22,7 ; 13,2 /kmod) | min (5,7 ; 4,1 /kmod^0,7) | min (6,1 ; 4,6 /kmod^0,5) | min (6,1 ; 4,6 /kmod^0,5) | 1.5 | 2 | 2.5 |
| SPF290R | 11.0 | 11.0 | min (17,8 ; 13,2 /kmod) | min (21,4 ; 13,2 /kmod) | min (22,7 ; 13,2 /kmod) | min (5,7 ; 4,1 /kmod^0,7) | min (6,1 ; 4,6 /kmod^0,5) | min (6,1 ; 4,6 /kmod^0,5) | 1.5 | 2 | 2.5 |
| SPF330L | 13.0 | 13.0 | min (21,8 ; 13,4 /kmod) | min (26,2 ; 13,4 /kmod) | min (27,8 ; 13,4 /kmod) | min (5,7 ; 4,1 /kmod^0,7) | min (6,1 ; 4,6 /kmod^0,5) | min (6,1 ; 4,6 /kmod^0,5) | 1.5 | 2 | 2.5 |
| SPF330R | 13.0 | 13.0 | min (21,8 ; 13,4 /kmod) | min (26,2 ; 13,4 /kmod) | min (27,8 ; 13,4 /kmod) | min (5,7 ; 4,1 /kmod^0,7) | min (6,1 ; 4,6 /kmod^0,5) | min (6,1 ; 4,6 /kmod^0,5) | 1.5 | 2 | 2.5 |
| SPF370L | 15.0 | 15.0 | min (25,7 ; 13,4 /kmod) | min (30,9 ; 13,4 /kmod) | min (32,9 ; 13,4 /kmod) | min (5,7 ; 4,1 /kmod^0,7) | min (6,1 ; 4,6 /kmod^0,5) | min (6,1 ; 4,6 /kmod^0,5) | 1.5 | 2 | 2.5 |
| SPF370R | 15.0 | 15.0 | min (25,7 ; 13,4 /kmod) | min (30,9 ; 13,4 /kmod) | min (32,9 ; 13,4 /kmod) | min (5,7 ; 4,1 /kmod^0,7) | min (6,1 ; 4,6 /kmod^0,5) | min (6,1 ; 4,6 /kmod^0,5) | 1.5 | 2 | 2.5 |
| SPF170LR | 5.0 | 5.0 | min (5,7 ; 6 /kmod) | min (6,9 ; 6 /kmod) | min (7,3 ; 6 /kmod) | 2.2 | 2.6 | 2.6 | 1.5 | 2 | 2.5 |
| SPF210LR | 7.0 | 7.0 | min (9,7 ; 8,4 /kmod) | min (11,7 ; 8,4 /kmod) | min (12,4 ; 8,4 /kmod) | 3.3 | 4.1 | 4.1 | 1.5 | 2 | 2.5 |
Die Tragfähigkeiten sind für einen SPF Anker gegeben, bei dem Haupträger und Pfette drehsteif gelagert sind.
Die Tragfähigkeit für Anschlüsse mit 2 SPF ist die Summe der einzelnen Tragfähigkeiten.

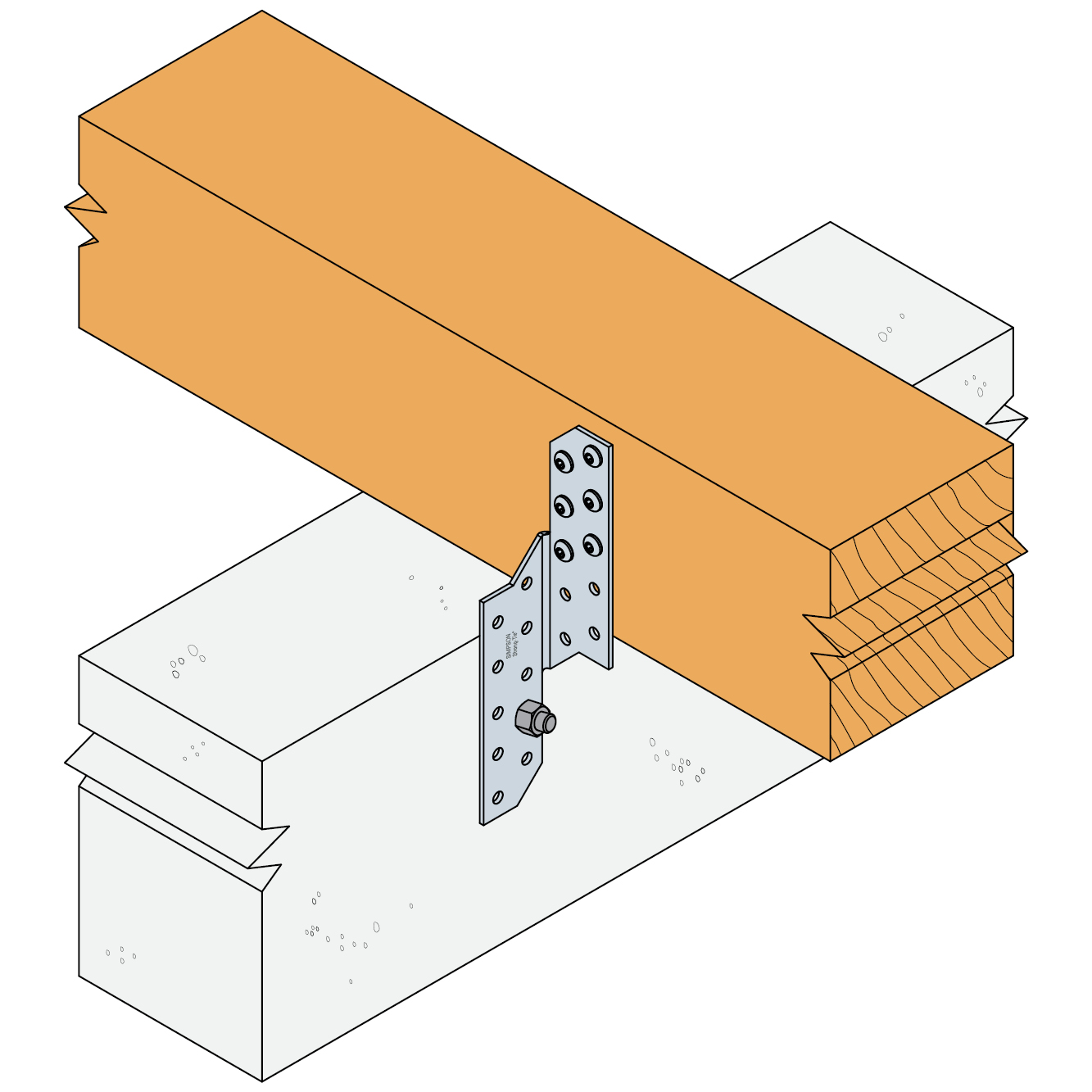

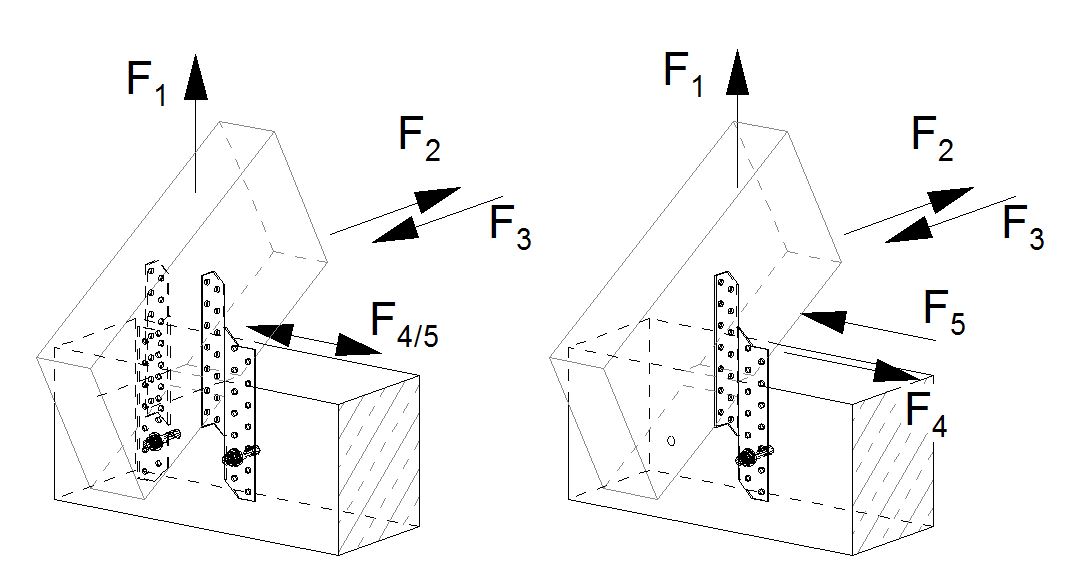

Tragfähigkeiten - Balken an Beton
| Referenz | Tragfähigkeiten - Balken an Balken - Teilausnagelung | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Charakter. Tragfähigkeit - Holz an Beton oder Stahl | |||||||||||||
| Verbindungsmittel | Charakter. Tragfähigkeit - Holz C24[kN] | ||||||||||||
| Hauptträger | Nebenträger | R5,k | R₂,ₖ | R₁,ₖ | R₃,ₖ | R4,k | |||||||
| Anzahl | Typ | Anzahl | mit CNA 4,0 × 40 | mit CNA 4.0x50 | mit CNA 4,0 × 40 | mit CNA 4.0x50 | mit CNA 4,0 × 40 | mit CNA 4.0x50 | mit CNA 4,0 × 40 | mit CNA 4.0x50 | mit CNA 4,0 × 40 | mit CNA 4.0x50 | |
| SPF170L | 1.0 | M8 | 5.0 | - | - | min (2,5 ; 2,6/kmod) | min (3 ; 2,6/kmod) | min (5,7 ; 6/kmod) | min (6,9 ; 6/kmod) | min (1,6 ; 2,6/kmod) | min (1,9 ; 2,6/kmod) | 1.7 | 2 |
| SPF170R | 1.0 | M8 | 5.0 | - | - | min (2,5 ; 2,6/kmod) | min (3 ; 2,6/kmod) | min (5,7 ; 6/kmod) | min (6,9 ; 6/kmod) | min (1,6 ; 2,6/kmod) | min (1,9 ; 2,6/kmod) | 1.7 | 2 |
| SPF210L | 1.0 | M8 | 7.0 | 0.5 | 0.6 | min (3,8 ; 2,6/kmod) | min (4,6 ; 2,6/kmod) | min (9,6 ; 6/kmod) | min (11,7 ; 6/kmod) | min (2,3 ; 2,6/kmod) | min (2,8 ; 2,6/kmod) | 1.4 | 1.7 |
| SPF210R | 1.0 | M8 | 7.0 | 0.5 | 0.6 | min (3,8 ; 2,6/kmod) | min (4,6 ; 2,6/kmod) | min (9,6 ; 6/kmod) | min (11,7 ; 6/kmod) | min (2,3 ; 2,6/kmod) | min (2,8 ; 2,6/kmod) | 1.4 | 1.7 |
| SPF250L | 1.0 | M8 | 9.0 | 0.9 | 1 | min (5,2 ; 2,6/kmod) | min (6,3 ; 2,6/kmod) | min (13,6 ; 6/kmod) | min (16,5 ; 6/kmod) | min (2,8 ; 2,6/kmod) | min (3,4 ; 2,6/kmod) | 1.2 | 1.4 |
| SPF250R | 1.0 | M8 | 9.0 | 0.9 | 1 | min (5,2 ; 2,6/kmod) | min (6,3 ; 2,6/kmod) | min (13,6 ; 6/kmod) | min (16,5 ; 6/kmod) | min (2,8 ; 2,6/kmod) | min (3,4 ; 2,6/kmod) | 1.2 | 1.4 |
| SPF290L | 1.0 | M8 | 11.0 | 1.1 | 1.3 | min (6,6 ; 2,6/kmod) | min (7,9 ; 2,6/kmod) | min (17,6 ; 6/kmod) | min (21,4 ; 6/kmod) | min (3,3 ; 2,6/kmod) | min (4,1 ; 2,6/kmod) | 1 | 1.2 |
| SPF290R | 1.0 | M8 | 11.0 | 1.1 | 1.3 | min (6,6 ; 2,6/kmod) | min (7,9 ; 2,6/kmod) | min (17,6 ; 6/kmod) | min (21,4 ; 6/kmod) | min (3,3 ; 2,6/kmod) | min (4,1 ; 2,6/kmod) | 1 | 1.2 |
| SPF330L | 1.0 | M8 | 13.0 | 1.2 | 1.4 | min (7,9 ; 2,6/kmod) | min (9,6 ; 2,6/kmod) | min (21,6 ; 12/kmod) | min (26,2 ; 12/kmod) | min (3,9 ; 2,6/kmod) | min (4,7 ; 2,6/kmod) | 0.9 | 1.1 |
| SPF330R | 1.0 | M8 | 13.0 | 1.2 | 1.4 | min (7,9 ; 2,6/kmod) | min (9,6 ; 2,6/kmod) | min (21,6 ; 12/kmod) | min (26,2 ; 12/kmod) | min (3,9 ; 2,6/kmod) | min (4,7 ; 2,6/kmod) | 0.9 | 1.1 |
| SPF370L | 1.0 | M8 | 15.0 | 1.3 | 1.6 | min (9,3 ; 2,6/kmod) | min (11,2 ; 2,6/kmod) | min (25,5 ; 12/kmod) | min (30,9 ; 12/kmod) | min (4,4 ; 2,6/kmod) | min (5,4 ; 2,6/kmod) | 0.8 | 1 |
| SPF370R | 1.0 | M8 | 15.0 | 1.3 | 1.6 | min (9,3 ; 2,6/kmod) | min (11,2 ; 2,6/kmod) | min (25,5 ; 12/kmod) | min (30,9 ; 12/kmod) | min (4,4 ; 2,6/kmod) | min (5,4 ; 2,6/kmod) | 0.8 | 1 |
| SPF170LR | 1.0 | M8 | 5.0 | - | - | min (2,5 ; 2,6/kmod) | min (3 ; 2,6/kmod) | min (5,7 ; 6/kmod) | min (6,9 ; 6/kmod) | min (1,6 ; 2,6/kmod) | min (1,9 ; 2,6/kmod) | 1.7 | 2 |
| SPF210LR | 1.0 | M8 | 7.0 | 0.5 | 0.6 | min (3,8 ; 2,6/kmod) | min (4,6 ; 2,6/kmod) | min (9,6 ; 6/kmod) | min (11,7 ; 6/kmod) | min (2,3 ; 2,6/kmod) | min (2,8 ; 2,6/kmod) | 1.4 | 1.7 |
Die Tragfähigkeiten sind für einen SPF Anker gegeben, bei dem Haupträger und die Pfette drehsteif gelagert sind.
Die Tragfähigkeit für Anschlüsse mit 2 SPF ist die Summe der einzelnen Tragfähigkeiten.
Die Verankerung muss sperat überprüft werden. Die Mitte des SPF muss in der Achse zwischen Pfette und Beton liegen.
