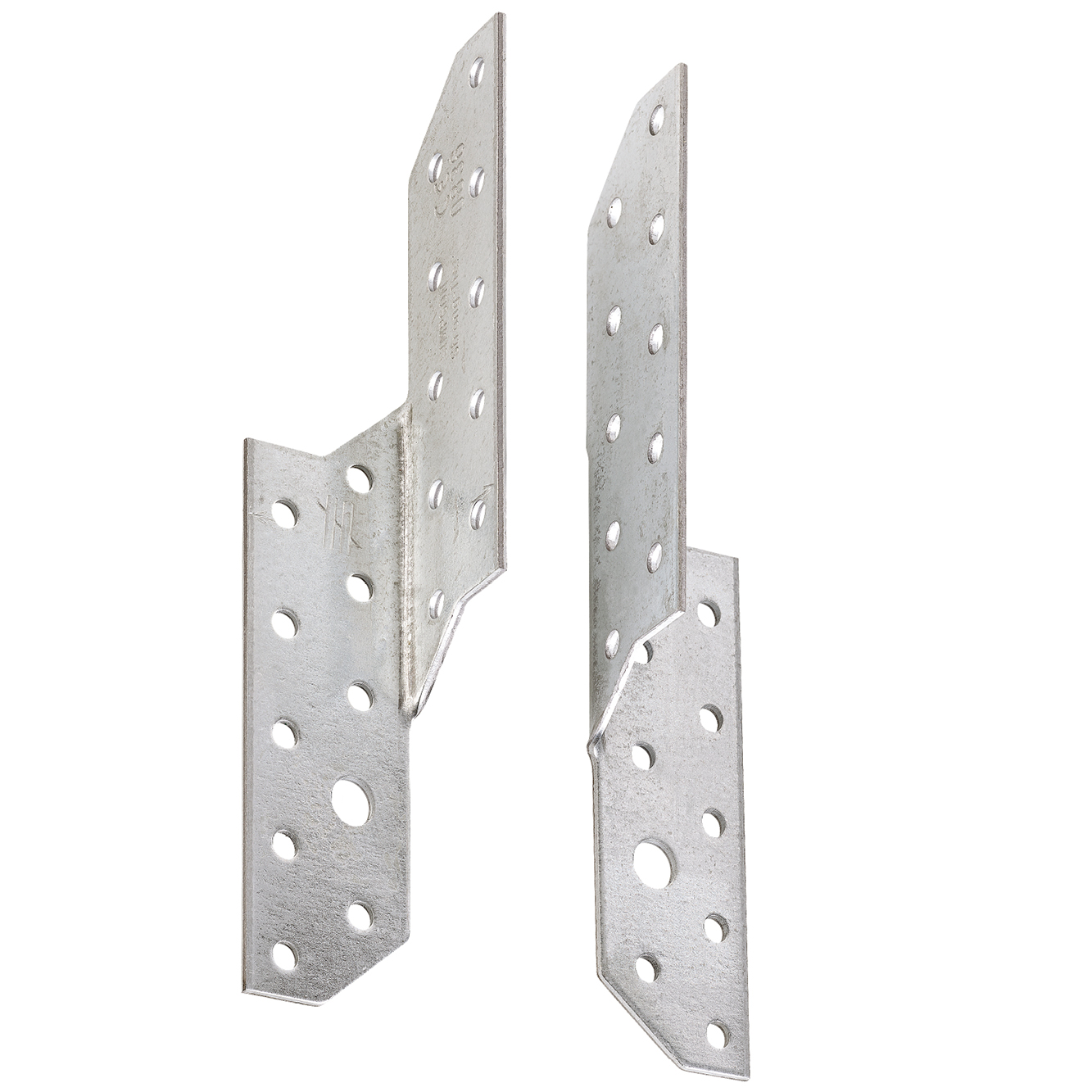

SPF-S

Sparrenpfettenanker rostfrei

Die SPF Sparrenpfettenanker werden für die Zugverankerung von sich kreuzenden Hölzern verwendet. Ebenso können horizontale Kräfte aufgenommen werden. Belastungsabhängig kommen 2 oder 4 Pfettenanker pro Anschluss zur Anwendung.
Bei 2 Pfettenankern pro Anschluss werden 2 linke oder 2 rechte Verbinder benötigt, da diese diagonal gegenüberliegend angeordnet werden sollten, um eine mittige Lasteinleitung zu gewähren. Eine Querzugbeanspruchung der Hölzer ist zu beachten und ggf. nachzuweisen.

Die rostfreien Standardholzverbinder können in Konstruktionen eingesetzt werden, bei denen besondere Anforderungen an die Korrosionsbeständigkeit gestellt werden.

CE Kennzeichnung
ETA
Nutzungsklasse 3
Edelstahl A4

Produkt-Details

Bilder

Eigenschaften

Material

Stahlqualität:

  • Edelstahl 1.4401 bzw. 1.4404 (V4A) gemäß EN10088.
  • Die von uns verwendeten Edelstahlsorten sind der Korrosionswiderstandsklasse III zuzuordnen

Vorteile

  • Entwickelt zur Aufnahme von hohen Zuglasten, mit zusätzlicher Lastaufnahme in horizontalen Richtungen.
  • Belastungsabhäniger Einbau von 2 oder 4 Sparrenpfettenanker je Verbindung möglich.
  • Variable Position der Verbindungsmittel, da 2-reihiges Lochbild je Schenkel.

Anwendung

Anwendbare Materialien

Auflager:

  • Holz, Holzwerkstoffe

Aufzulagerndes Bauteil:

  • Holz, Holzwerkstoffe

Anwendungsbereich

  • Holz / Holz Verbindungen, vorrangig in sich kreuzenden Dachkonstruktionen
  • Holzverbinder aus dem Edelstahl mit der o.a. Werkstoffnummer sind für den Einsatz im Freien einschließlich Industrieatmosphäre und Meeresnähe geeignet.
  • Die statischen Werte der Standardartikel haben auch für die rostfreien Verbinder Gültigkeit.

Technische Daten

Abmessungen

Abmessungen

Artikel Abmessungen Löcher
A B t Anzahl
SPF170LS17032.52510 + 10
SPF170RS17032.52510 + 10
SPF210LS21032.52514 + 14
SPF210RS21032.52514 + 14

Hinweis:

Bei dem Typ "SPF...R" handelt es sich lediglich um einen, rechten Sparrenpfettenanker.
Bei dem Typ "SPF...L" handelt es sich lediglich um einen, linken Sparrenpfettenanker.

Tragfähigkeit

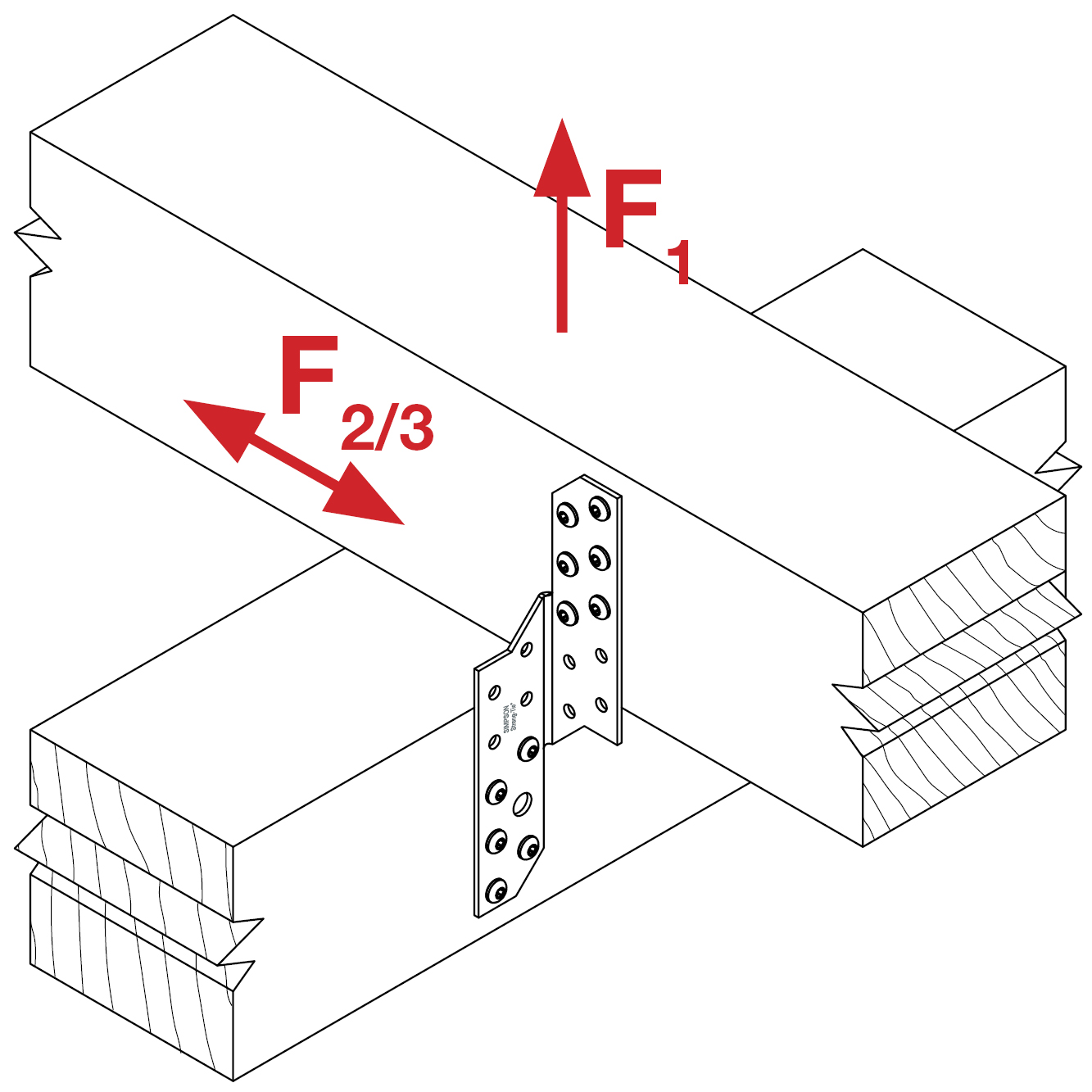

Artikel Charakteristische Werte der Tragfähigkeit / 2 SPF pro Anschluss [kN]
Anzahl CNA4.0x40 / je Schenkel
4  (min. HT* = 88) 5  (min. HT* = 98) 7  (min. HT* = 118)
R1,k R2/3,k R1,k R2/3,k R1,k R2/3,k
SPF170LS8.52.7min (11.5 ; 12/kmod)3.5--
SPF170RS8.52.7min (11.5 ; 12/kmod)3.5--
SPF210LS8.52.7min (11.5 ; 12/kmod)3.5min (19.3 ; 14/kmod)4.7
SPF210RS8.52.7min (11.5 ; 12/kmod)3.5min (19.3 ; 14/kmod)4.7

*) HT = mindest Trägerhöhe

Bei Verwendung von 4 Sparrenpfettenankern (SPF) können die Lastwerte verdoppelt werden.

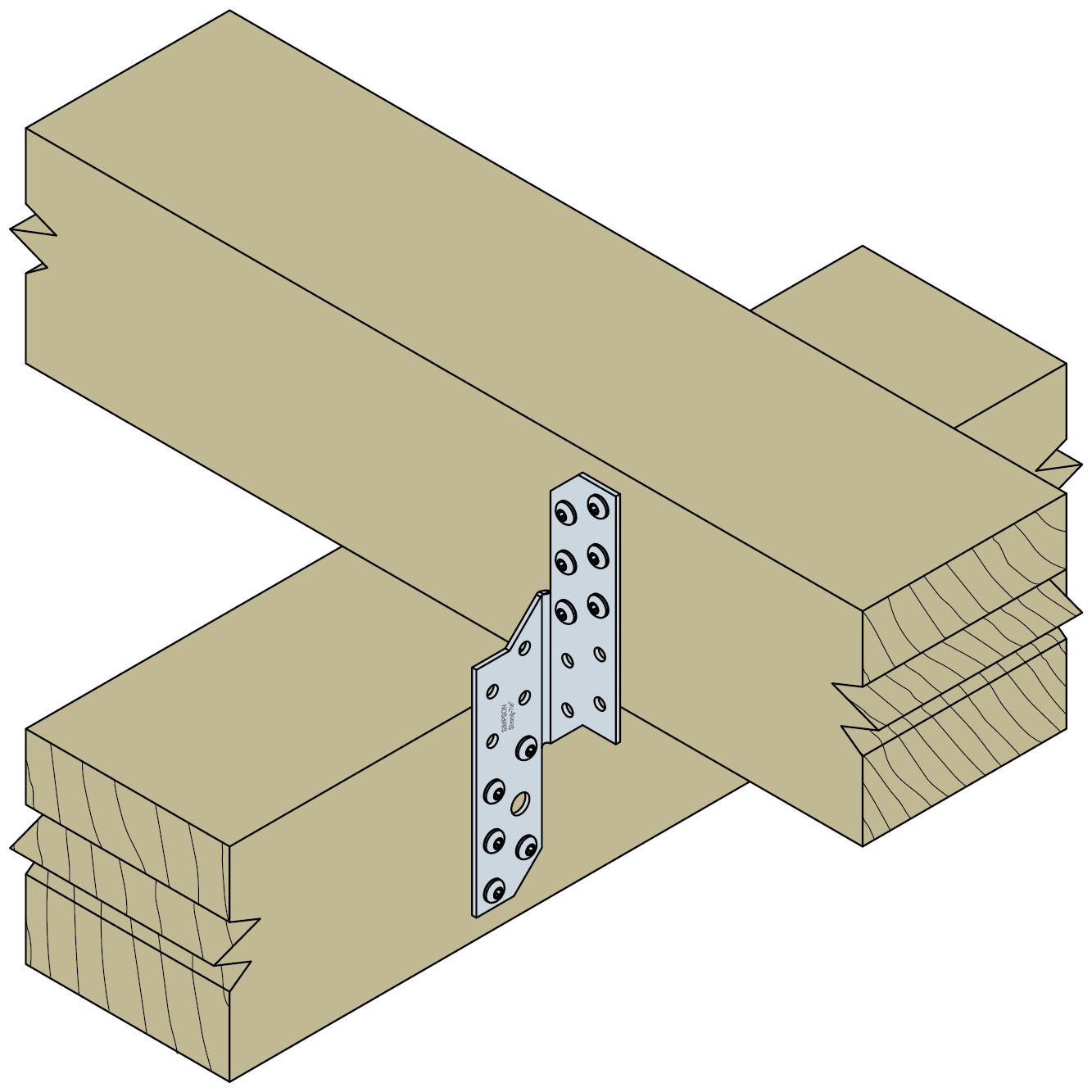

Installation

Installation

Befestigung

  • Für die Befestigung müssen rostfreie Kammnägel, Schrauben oder Bolzen der vergleichbaren Stahlqualität verwendet werden, um Kontaktkorrosion zu vermeiden.

Eignungsnachweise

Leistungserklärung (DoP)

Technische Bewertung (ETA)
