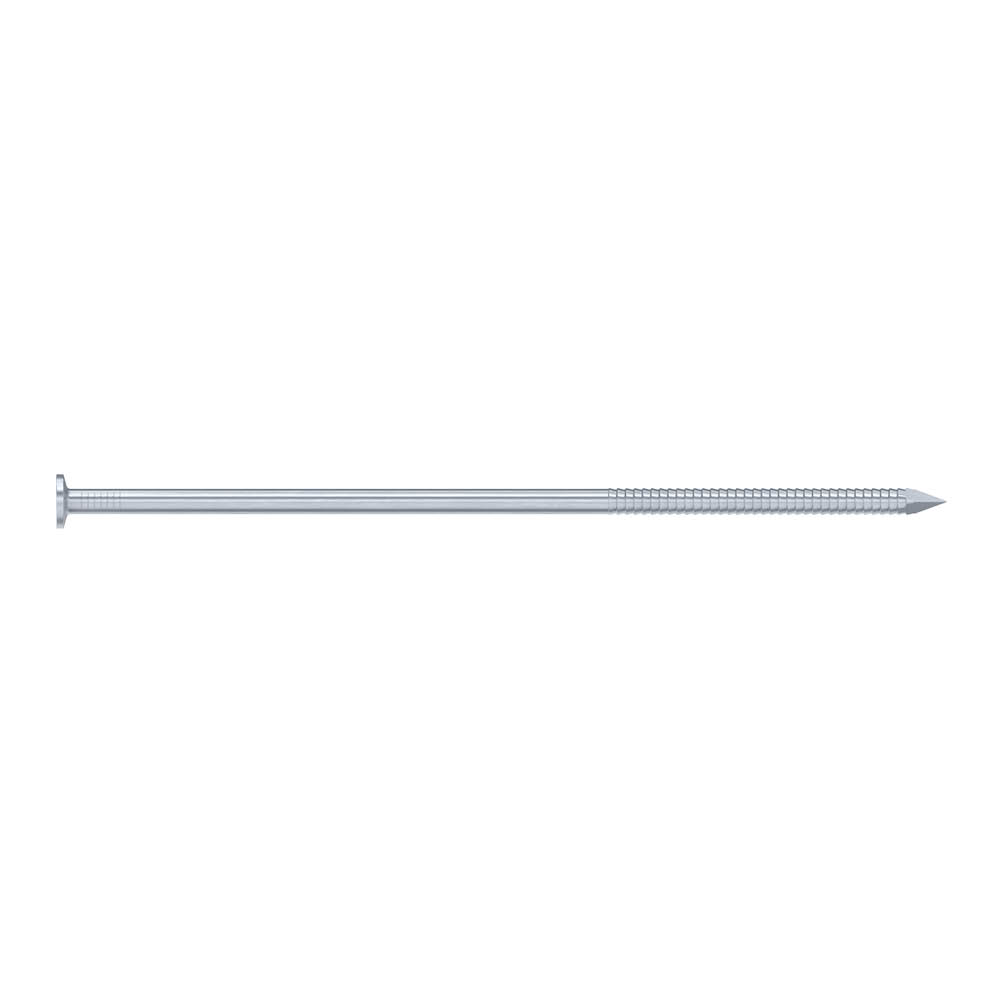

Sparrennägel

SN Sparrennägel sind vornehmlich für das Anschließen von Sparren auf Pfetten/ Fußschwellen vorgesehen bzw. überall dort, wo längere Nägel erforderlich sind.

Technisches Datenblatt

CE Kennzeichnung

Nutzungsklasse 2

Galvanisch verzinkt 7µm

EPD

Fastener Designer

Produkt-Details

Bilder

Eigenschaften

Material

Korrosionsschutz:

Zinkschichtdicke von mind. 7 μm, elektrogalvanisch verzinkt
(entsprechend 50g/ m2 Oberfläche).

Vorteile

SN Sparrennägel sind Sondernägel mit rillenförmiger Schaftausbildung, die als Holzverbindungsmittel für tragende Holzbauteile verwendet werden.

Anwendung

Anwendungsbereich

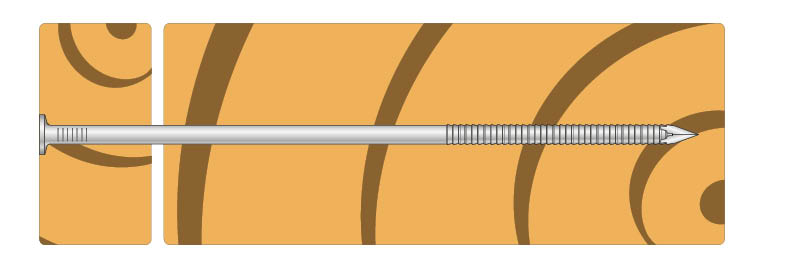

Zur Befestigung von Dachsparren, Pfetten, Dachbindern usw.; in Dachkonstruktionen, Fachwerkbauten, Holzabdeckungen und anderen Holzverbindungen.

Technische Daten

Abmessungen

Abmessungen und charakteristische Werte

Artikel	Befestigungsmittel Abmessungen [mm]					Stk./Pkt.	Gewicht [kg]
Artikel	d	l	d_h	h_t	l_g	Stk./Pkt.	Gewicht [kg]
SN6.0X80-DE	6	80	12.8	1.7	52	100	0.018
SN6.0X110-DE		110	12.8	1.7	72	100	0.025
SN6.0X150-DE		150	12.8	1.7	72	100	0.033
SN6.0X180-DE		180	12.8	1.7	72	50	0.04
SN6.0X210-DE		210	12.8	1.7	72	50	0.047
SN6.0X230-DE		230	12.8	1.7	72	50	0.051
SN6.0X260-DE		260	12.8	1.7	72	50	0.058
SN6.0X280-DE		280	12.8	1.7	72	50	0.062
SN6.0X300-DE		300	12.8	1.7	72	50	0.067
SN6.0X330-DE		330	12.8	1.7	72	50	0.073
SN6.0X350-DE		350	12.8	1.7	72	50	0.078

Produkteigenschaften

Artikel	Produkteigenschaften
Artikel	Charakter. Fließmoment – M_y,k [Nm]	Charakter. Auszugswiderstand - f_ax,k,90° [N/mm²]	Charakter. Kopfdurchzugsparameter - f_head,k [N/mm²]	Charakter. Zugtragfähigkeit - f_tens,k [kN]
SN6.0X80-DE	25.9	7.3	12.7	19.4
SN6.0X110-DE	25.9	7.3	12.7	19.4
SN6.0X150-DE	25.9	7.3	12.7	19.4
SN6.0X180-DE	25.9	7.3	12.7	19.4
SN6.0X210-DE	25.9	7.3	12.7	19.4
SN6.0X230-DE	25.9	7.3	12.7	19.4
SN6.0X260-DE	25.9	7.3	12.7	19.4
SN6.0X280-DE	25.9	7.3	12.7	19.4
SN6.0X300-DE	25.9	7.3	12.7	19.4
SN6.0X330-DE	25.9	7.3	12.7	19.4
SN6.0X350-DE	25.9	7.3	12.7	19.4

Kapazitäten der Produkteigenschaften

Artikel	Charakter. Tragfähigkeiten - Nadelholz C24
	Timber to timber – 30 mm batten to truss
	R_ax.k [kN]	R_lat.k [kN]
SN6.0X80-DE	1.8	2.7
SN6.0X110-DE	2.1	2.8
SN6.0X150-DE	2.1	2.8
SN6.0X180-DE	2.1	2.8
SN6.0X210-DE	2.1	2.8
SN6.0X230-DE	2.1	2.8
SN6.0X260-DE	2.1	2.8
SN6.0X280-DE	2.1	2.8
SN6.0X300-DE	2.1	2.8
SN6.0X330-DE	2.1	2.8
SN6.0X350-DE	2.1	2.8
