SHH

Sparrenhalter

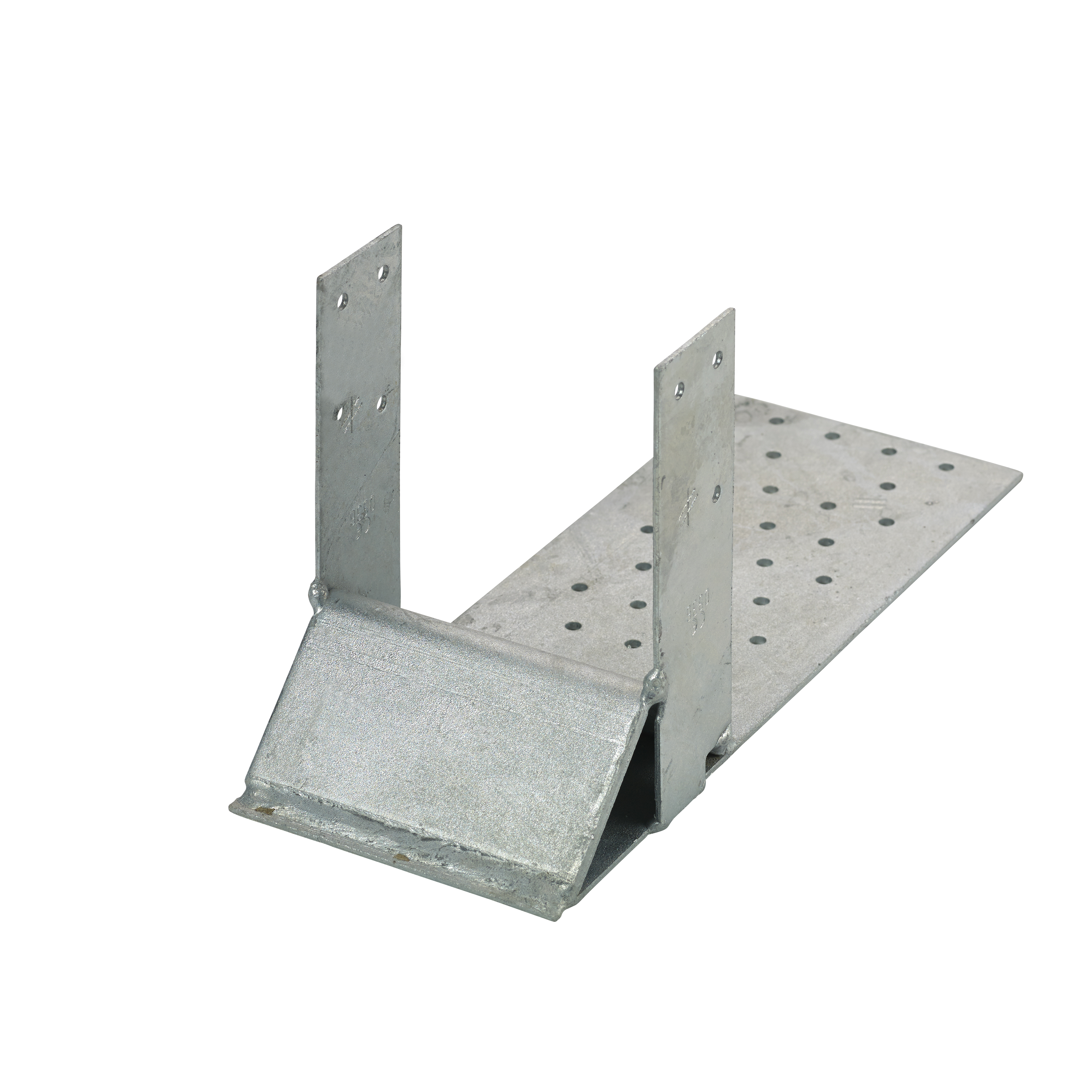

Die SHH Sparrenhalter für Anschlüsse an Holz werden für die Befestigung von Sparren mit einer Neigung von 30° bis 60° am Fußpunkt verwendet. Die Sparrenhalter gibt es in 3 Standardgrößen:
SHH 80 für Sparrenbreite 80 mm,
SHH 100 für Sparrenbreite 100 mm und
SHH 120 für Sparrenbreite 120 mm
Andere Breiten können hergestellt werden.

Sparrenhalter SHH dienen der Befestigung von Kehlbalken-Dächern an Unterkonstruktionen/Balkenlagen. Sie sind montagefreundlich und ermöglichen sichere und formbeständige Anschlüsse zwischen Dach und Unterkonstruktion. Sparrenhalter gibt es auch als Typ SHB für Anschlüsse an Unterkonstruktionen aus Beton, Mauerwerk u. ä.

CE Kennzeichnung
CE Kennzeichnung
ETA
ETA
Feuerverzinkter Stahl
Feuerverzinkter Stahl
EPD
EPD
Nutzungsklasse 3
Nutzungsklasse 3

Produkt-Details

Bilder


Eigenschaften

Material

Stahlqualität:

Winkelteil: S 355 MC gemäß DIN EN 10149-2 sonst: S 235 JR gemäß DIN EN 10025

Korrosionsschutz:

nach Bearbeitung rundumfeuerverzinkt; Zinkschichtdicke ca. 55 μm gemäß DIN EN 1461

Vorteile

  • durch entsprechenden Abbund des Sparren ist für die angegebenen Dachneigungen  der gleiche SHH Sparrenhalter verwendbar

Anwendung

Anwendbare Materialien

Auflager:

  • Holz, Holzwerkstoffe

Aufzulagerndes Bauteil:

  • Holz, Holzwerkstoffe

Anwendungsbereich

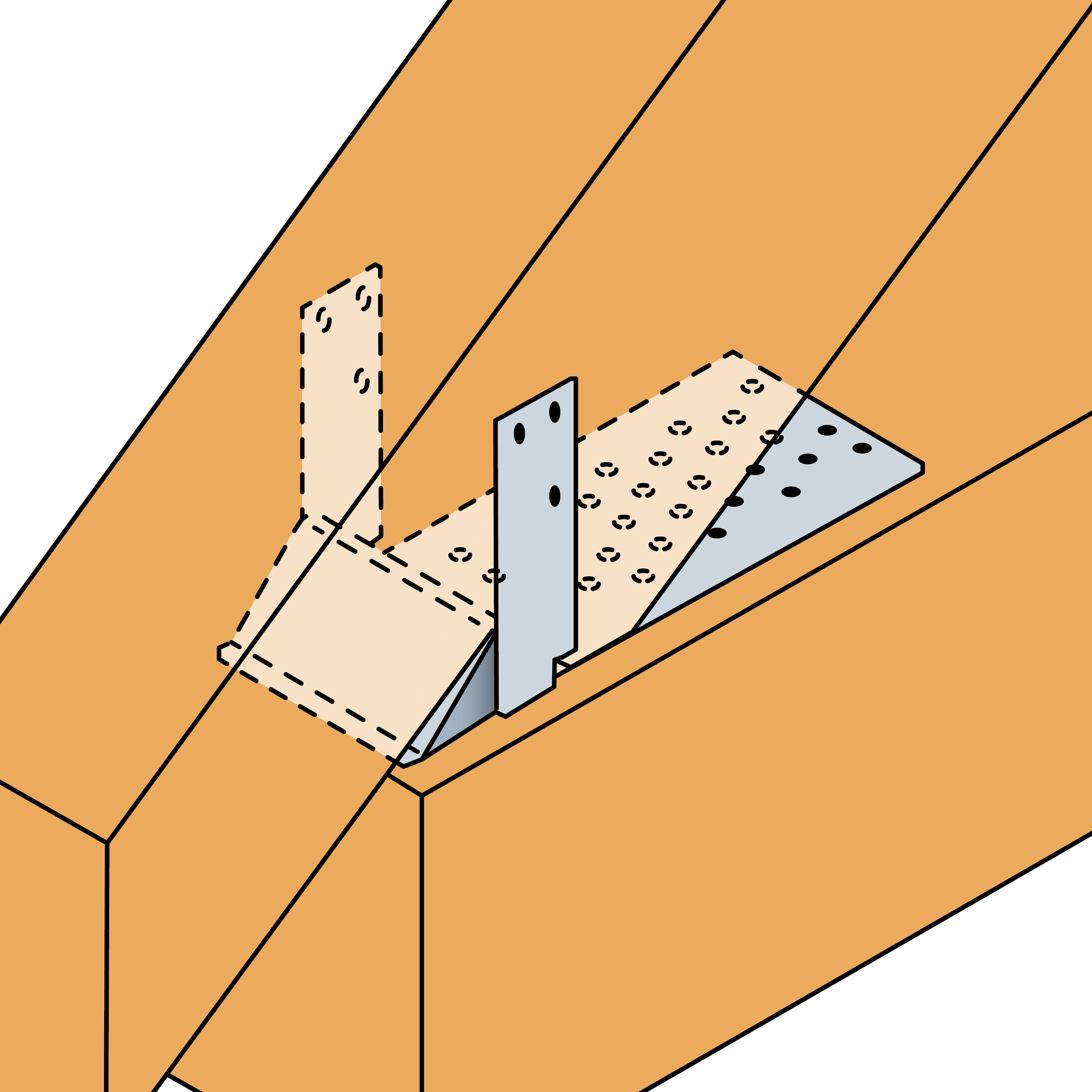

  • Die SHH Sparrenhalter werden für Befestigung von Sparren mit einer Neigung von 30° bis 60° am Fußpunkt verwendet

Technische Daten

Abmessungen

Abmessungen

ReferenzVerbinder Abmessungen
Produktabmessungen[mm]Schenkel BSchenkel C
A[mm]B[mm]C[mm]t₁[mm]t₂[mm]RundRund
BalkenØSparren∅
SHH808430014022.519.056.05
SHH10010428014022.526.056.05
SHH12012426014022.531.056.05

Tragfähigkeiten

ReferenzTragfähigkeiten - Balken an Balken - Teilausnagelung
Charakter. Tragfähigkeiten - Nadelholz C24[kN]
R₁,ₖR₂,ₖVerbindungsmittel
BalkenSparren
SHH8032.24.9256
SHH10040.36.9316
SHH12048.38.8446

Die Werte der Tragfähigkeiten gelten für Sparren mit einer Neigung zwischen 30° und 60°.



Installation

Installation

Befestigung

  • Die Befestigung erfolgt mit CNA4,0xℓ Kammnageln oder CSA5,0xℓ Schrauben

Technische Hinweise
