SFxx
Sparrenfußverbinder (SFN / SFM / SFH / SFHM / SFHS)

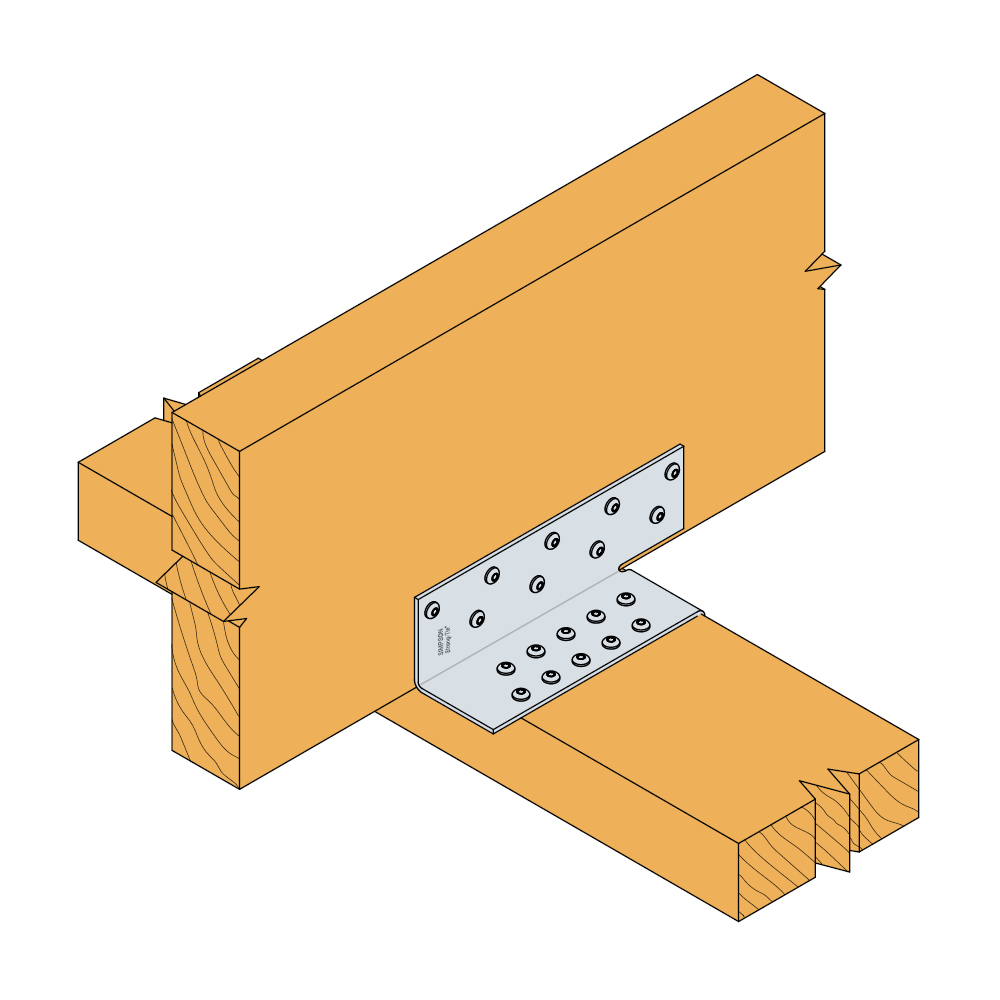

Diese Sparrenfußverbinder werden satzweise (rechts + links) an Binderuntergurt und Fußschwelle bzw. an Sparren und Pfetten befestigt.

CE Kennzeichnung

ETA

Feuerverzinkter Stahl Z275
EPD

Nutzungsklasse 2
Produkt-Details
Eigenschaften
Material
Stahlqualität:
S 250 GD +Z 275 gemäß DIN EN 10346
Korrosionsschutz:
275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm
Vorteile
- Die SFH Sparrenfußverbinder dienen der Befestigung von Binderuntergurten an Fußschwellen. Das Lochmuster im Binderschenkel ist so angelegt, dass sich die Nägel oder Schrauben der beiden Seiten nicht treffen. Dadurch ist der Typ SFH für Binderbreiten ab 40 mm geeignet
- Die SFHS/SFHM Sparrenfußverbinder dienen der Befestigung von Binderuntergurten an Fußschwellen. Sie eignen sich für Binderbreiten ab 95 mm – oder mehrfache Binder mit einer Einzelbreite ab 46 mm. Eine Mindestabmessung (B×H) der Fußschwelle von 160×60 mm wurde bei der Entwicklung vorausgesetzt
- Der SFHS/SFHM Sparrenfußverbinder kommt dann zum Einsatz, wenn die Tragfähigkeit des SFM Sparrenfußverbinders nicht ausreicht. Sie können auch für den Anschluss von Sparren an Fußpfetten angewandt werden
Anwendung
Anwendbare Materialien
Auflager:
- Holz, Holzwerkstoff
Aufzulagerndes Bauteil:
- Holz, Holzwerkstoff
Anwendungsbereich
- Die SFN / SFH / SFHM / SFHS Sparrenfußverbinder koppeln zwei kreuzweise übereinander liegende Hölzer schubfest miteinander.
- Die Schubkraft kann nur in eine vorgegebene Richtung wirken.
Technische Daten
Tragfähigkeiten
| Referenz | Tragfähigkeiten - Balken an Balken - Teilausnagelung | ||||
|---|---|---|---|---|---|
| Charakter. Tragfähigkeiten - Nadelholz C24[kN] | Charakter. Tragfähigkeit / 2 Sparrenpfettenanker pro Verbindung[kN] | ||||
| Anzahl der Nägel pro Verbinder | R₁,ₖ | ||||
| CNA4.0x35 | mit CNA 4,0 × 40 | mit CNA 4.0x50 | mit CNA 4.0x60 | ||
| SFN | 1 + 10 + 9 | 25.2 | 27.6 | 33.3 | 35.5 |
| SFM-B | 2 + 21 + 20 | 58.8 | 63.6 | 74.8 | 79 |
| SFH-B | 10 + 9 | - | 27.7 | 33.5 | 35.7 |
| SFHM-B | 18 + 18 | - | 51.6 | 61.2 | 64.8 |
| SFHS-B | 7 + 30 + 25 | - | 79.9 | 96.7 | 102.9 |
