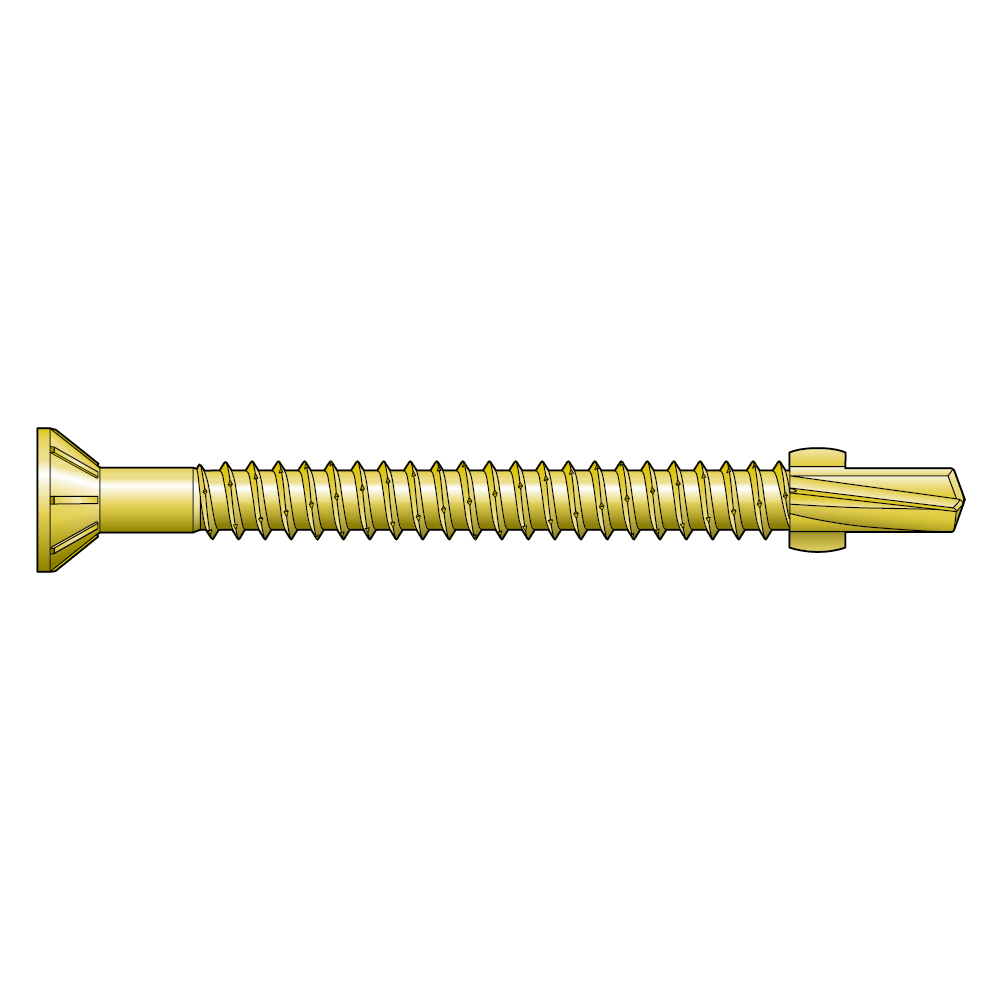

FHSD
Schrauben für mezzanine Böden/Plattformen
Nutzungsklasse 2
Galvanisch verzinkt, gelb chromatiert
Innen
EPD
Produkt-Details
Bilder
Eigenschaften
Anwendung
Discontinued Products
Technische Daten
Abmessungen
Abmessungen und technische Daten
| Artikel | l [mm] | d [mm] | dh [mm] | Empfohlene Umdrehungen / min. | Anzahl Schrauben / Streifen | Anzahl Schrauben / Box | Kompatible Schraubervorsätze | Gewicht [kg] |
|---|---|---|---|---|---|---|---|---|
| FHSD64E | 64 | 5.4 | 9.9 | 1000-2500 | 23 | 750 | QDHSD60E / QDHSD75E | 0.01 |
Tragfähigkeitswerte - Anschluss an Metallrahmenprofile
| Artikel | Anwendung | Herausziehen - Fax,Rk [kN] | Kopfdurchzug - Fhead, Rk (Mindestbauteildicke kopfseitig > 18 mm) [kN] | Abscheren - Flat,Rk [kN] | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Stahl-Bauteildicken [mm] | Stahl-Bauteildicken [mm] | Stahl-Bauteildicken [mm] | |||||||||||
| 2 | 3 | 4 | 5 | 2 | 3 | 4 | 5 | 2 | 3 | 4 | 5 | ||

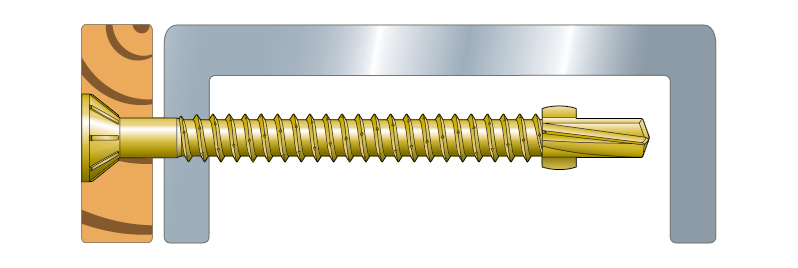

| FHSD64E | Holz an Stahl | 1.35 | 1.6 | 1.65 | 1.7 | 1.55 | 1.6 | 1.65 | 1.7 | 1.6 | 4.4 | 7.2 | 10 |
- Holzfestigkeitsklasse C24
- Stahlgüte S275
- Schrauben mind. 3 Gewindegänge im Stahl einschrauben
- Alle Werte der Tragfähigkeit wurden durch Versuche ermittelt
