Magazinierte Schrauben für das Quik Drive-System
WSC

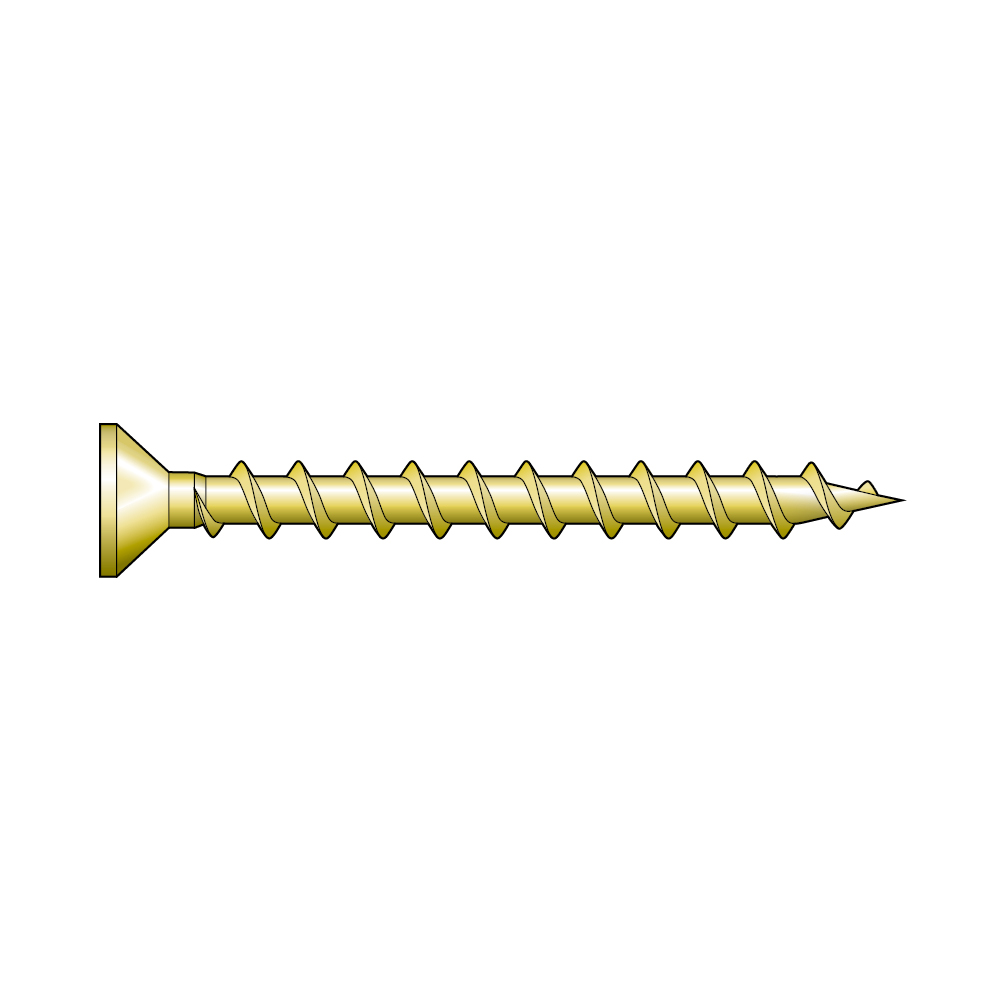

Schraube für Holzböden

Magazinierte WSC-Schrauben mit Einfachgewinde für die Holz-auf-Holz-Montage von Dielen sowie andere Holzanwendungen (OSB-Böden, OSB-Platten/Spanplatten auf Holzunterkonstruktionen).

Technisches Datenblatt
CE Kennzeichnung
CE Kennzeichnung
Nutzungsklasse 1
Nutzungsklasse 1
EPD
EPD
Galvanisch verzinkt, gelb chromatiert
Galvanisch verzinkt, gelb chromatiert
Innen
Innen

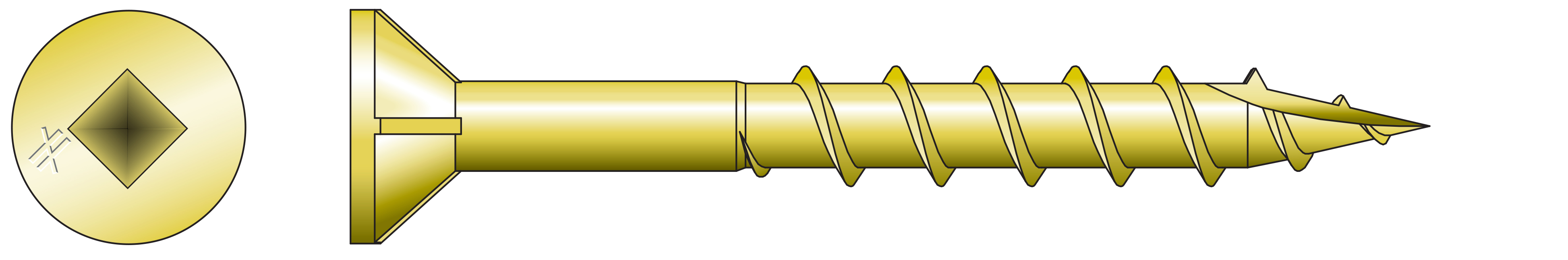

F_WSC32E_ProdIll_Ill_Prod_WSC_SCREW_GBO_EU_EU_CN

Produkt-Details

Bilder

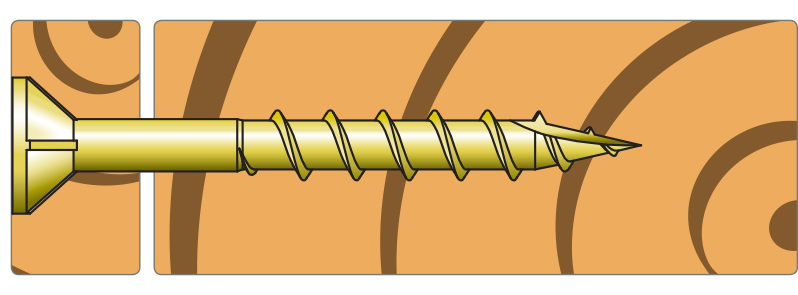

F_WSC32E_InstDtl_Ill_QD_WSC_MATERIAL_EU_EU_CN

Eigenschaften

Material

  • Kohlenstoffstahl, gehärtet
  • Fe/Zn5/C: galvanisch verzinkt ≥ 5μm, gelb passiviert

Vorteile

  • Senkkopf  (WSC32E mit Fräsrippen) ermöglicht ein sauberes, bündiges Versenken des Schraubenkopfes in Hart- und Weichholz.
  • Spitzengeometrie gewährleistet ein leichtes Eindringen.
    • WSC32 mit Schneidspitze Typ 17
    • WSC38 mit Nadelspitze

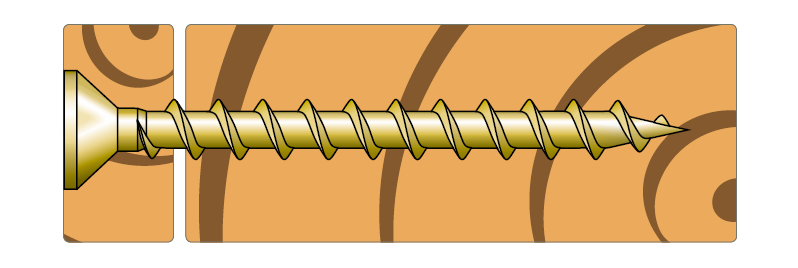

  • Teilgewinde für Holz-auf-Holz-Befestigungen.
  • CE-Kennzeichnung gemäß EN 14592.
  • Charakteristische Schraubenkennwerte siehe techn. Datenblatt.

Anwendung

Anwendbare Materialien

  • Massivholz, Holz-Verbundstoffe, Leimholz.
  • Holzkonstruktionen.

Anwendungsbereich

  • Holzdielen, Vertäfelung, OSB-Platten, Spanplatten auf Holzunterkonstruktionen

Technische Daten

Abmessungen und technische Daten

Abmessungen

Abmessungen und technische Daten
ReferenzBefestigungsmittel Abmessungen
Abmessungen[mm]QD informationOther
Kopfdurchmesser[mm]Gewindedurchmesser[mm]Schraubenlänge[mm]Anzahl Schrauben / StreifenEmpfohlene Umdrehungen / min.[U/Min.]Kompatible SchraubervorsätzeAnzahl Schrauben / BoxGewicht[kg]
WSC32E8.54.33230.02500 - 4000QDPRO51E / QDPRO64E / QD76KE / QDPRORFE2500.00.003
WSC38E8.54.33830.02500 - 4000QDPRO51E / QDPRO64E / QD76KE / QDPRORFE2000.00.003

Tragfähikeitswerte

ReferenzBefestigungsmittel AbmessungenScrew Loads
InstallationAnschluss an Holzständerwerke

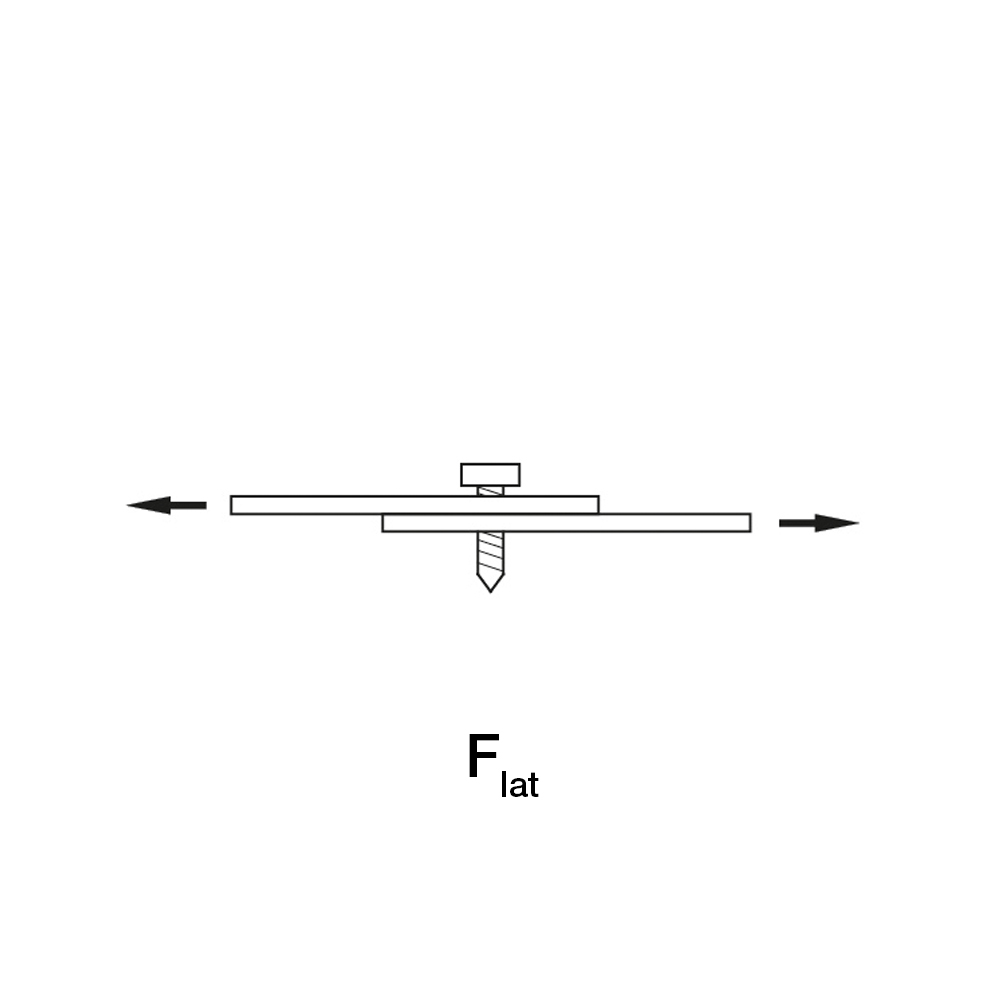

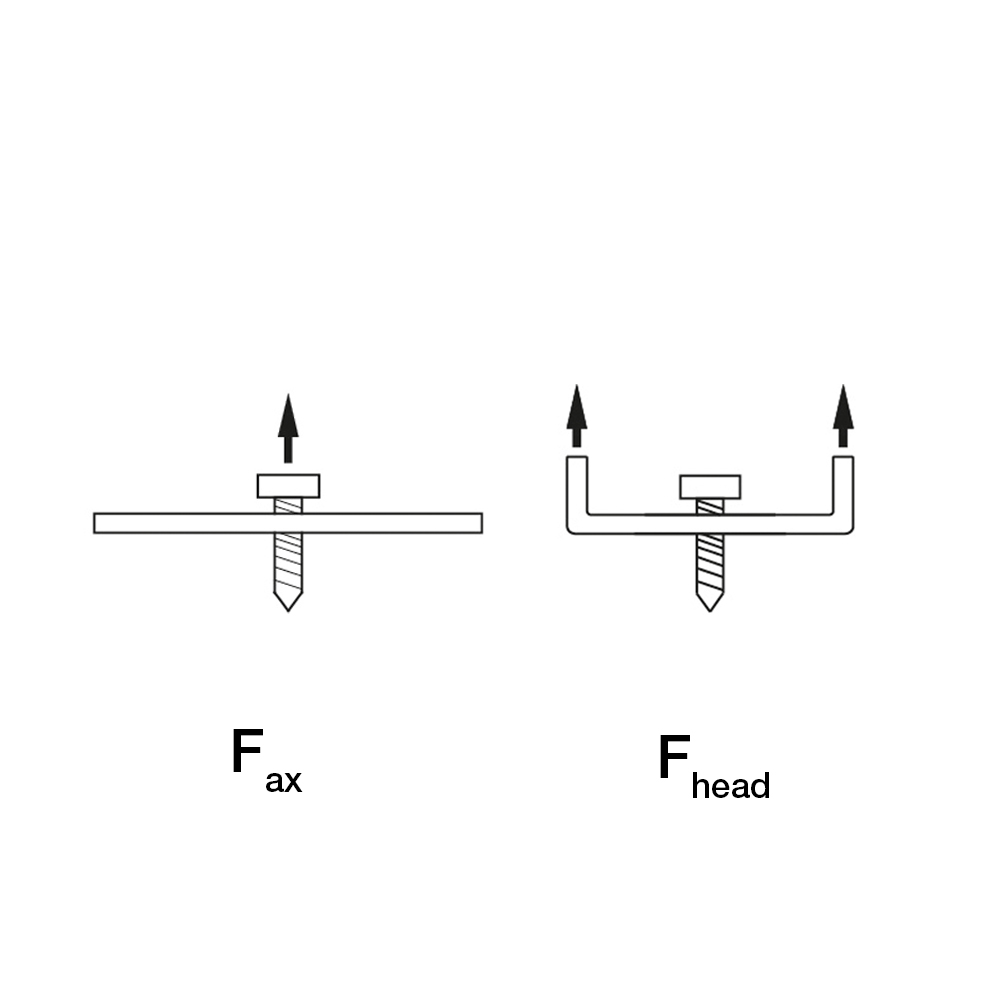

AnwendungHerausziehenKopfdurchzugAbscheren
Fax,Rk[kN]Mindesteinschraubtiefe[mm]Fhead,k[kN]Mindestbauteildicke kopfseitig[mm]Flat,k[kN]Bauteildicken[mm]
WSC32EHolz an Holz1.15220.7250.3516 mm Holz an ≥ 16 mm Holz
WSC38EHolz an Holz1.35260.7250.4519 mm Holz an ≥ 19 mm Holz
  • Holzfestigkeitsklasse C24
  • Stahlgüte S275
  • Zugtragfähigkeiten wurden durch Versuche ermittelt. Werte auf Abscheren wurden gemäß EN 1995-1-1 berechnet.

Mechanische Festigkeit und Steifigkeit

ReferenzScrew Parameters
Charakter. Produkteigenschaften
Charakter. Fließmoment - My,ₖ[Nm]Charakter. Ausziehfestigkeit - fₐₓ,ₖ[N/mm²]Charakter. Kopfdurchziehparameter - fₕₑₐd,ₖ[N/mm²]Charakter. Zugtragfähigkeit[kN]Charakter. Torsionssteifigkeit - fₜₒᵣ,ₖ[Nm]
WSC32E3.611.58.175.1
WSC38E3.611.58.175.1

Charakteristische Werte gelten für Holz der Festigkeitsklasse C24

Eignungsnachweise

Leistungserklärung (DoP)

f3ee92df2842eca248dcf1b9442148a342415db8.pdf
Verlauf anzeigen
de-dop-h10-0015-issue-1.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-screws
