CBSDQ

Schraube für Faserzement an Stahl

Magazinierte CBSDQ-Schrauben mit Einfachgewinde für die Montage von Faserzementplatten oder Holzplatten auf Metallunterkonstruktionen (maximale Stärke 3,0 mm).

Technisches Datenblatt
CE Kennzeichnung
Nutzungsklasse 2
Außen
QuickGuard

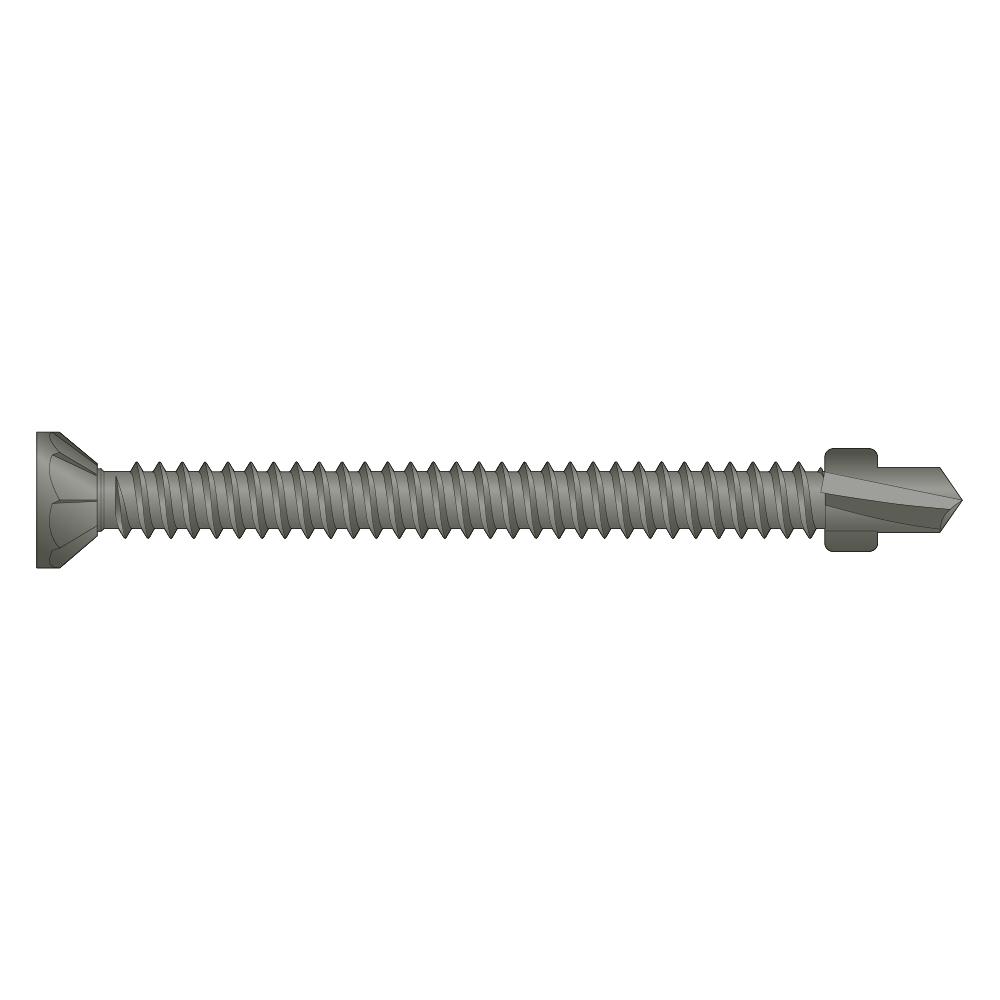

CBSDQ main image.jpg

Produkt-Details

Bilder

CBSDQ install image.jpg

Eigenschaften

Material

  • Kohlenstoffstahl, gehärtet
  • Quik Guard® - Beschichtung

Vorteile

  • Zeitersparnis da kein Vorbohren notwendig ist. Das Aufbohren der Faserzement - bzw. Holzplatten erfolgt durch die Flügel der Schraube.
  • Das Gewinde in der Metallunterkonstruktion wird durch die Spitzengeometrie der Schraube gebohrt und geformt.
  • Die Senkkopfrippen ermöglichen ein sauberes, bündiges versenken des Schraubenkopfes.



Anwendung

Anwendungsbereich

  • Konstruktionen bzw. Baugruppen aus Holz oder Faserzement auf Metallrahmenprofile mit den Stärken von 1,0 mm bis 3,0 mm

Technische Daten

Abmessungen

CBSDQ dim image.jpg

Abmessungen und technische Daten

Artikel Abmessungen [mm] Anzahl Schrauben  / Streifen Anzahl Schrauben / Box Empfohlene Umdrehungen / min. Kompatible Schraubervorsätze
dh d l
CBSDQ41E8.44.2413015002500QDPRO51E / QDPRO64E / QD76KE
CBSDQ55E8.44.8573010002500QDPRO64E / QD76KE

Tragfähigkeitswerte - Anschluss an Metallrahmenprofile

Artikel Anwendung Herausziehen Kopfdurchzug Abscheren
Fax,Rk [kN] Fhead,Rk [kN] Mindestbauteildicke kopfseitig [mm] Flat,Rk [kN] Bauteildicken
CBSDQ41EFaserzementplatten an Stahl3.650.35120.9512 mm FCB an 3 mm Stahl
CBSDQ55EFaserzementplatten an Stahl3.650.35120.9512 mm FCB an 3 mm Stahl
  • Stahlgüte S275
  • Schrauben mind. 3 Gewindegänge in Stahl einschrauben
  • Alle Werte der Tragfähigkeit wurden durch Versuche ermittelt

Eignungsnachweise

Leistungserklärung (DoP)

de-dop-h19-0017-s1-0.pdf
