Rahmenmontageschraube

VF ist eine Spezialschraube Ø7,5 mm für die Montage von Fenster- und Türrahmenelementen konzipiert für Befestigungen in verschiedenen Verankerungsgründen.

Technisches Datenblatt

CE Kennzeichnung

Nutzungsklasse 2

Galvanisch verzinkter Stahl

Innen

Seismic C1 C2

Produkt-Details

Bilder

Eigenschaften

Vorteile

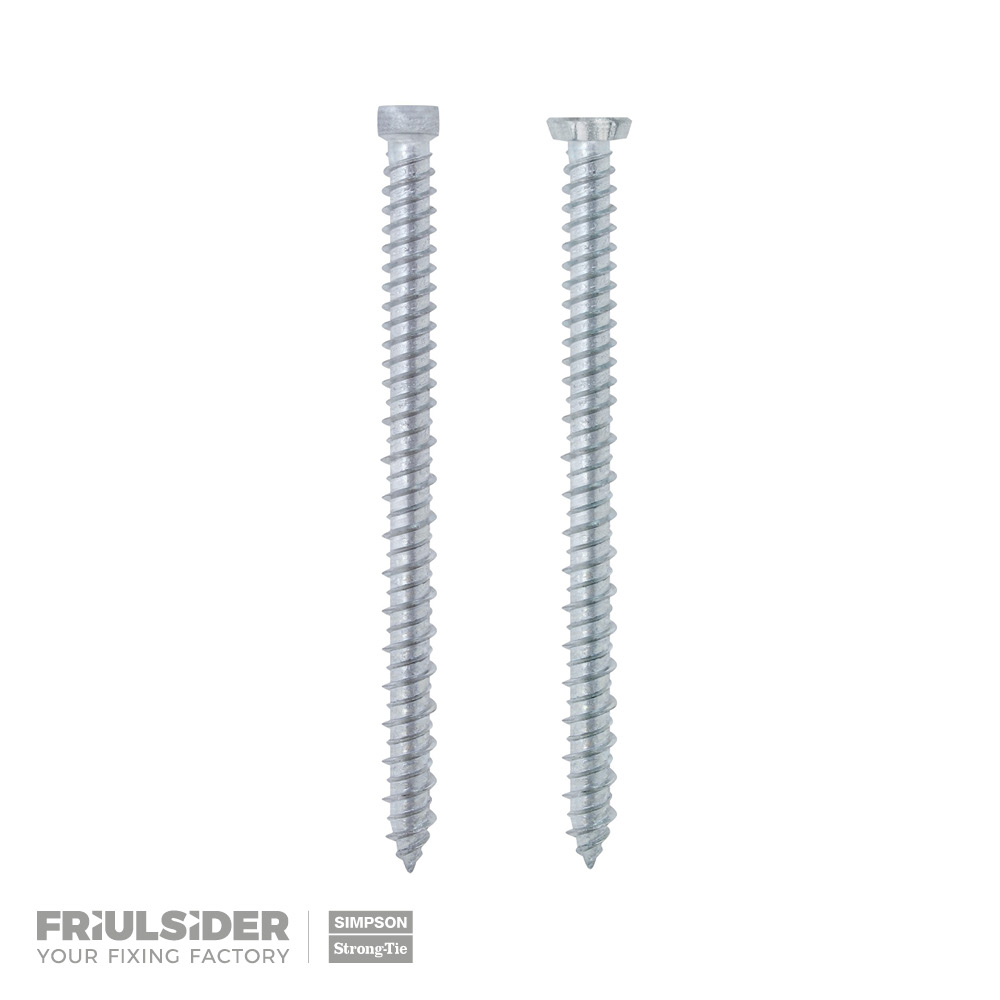

Flachsenk- und Zylinderkopfausführung
HiLo - Spezialvollgewinde für leichtgängige Montage
Innensechsrundantrieb
Variable Schraubenlängen

Anwendung

Material

Kohlenstoffstahl, gehärtet
Fe/Zn5/A: galvanisch verzinkt ≥ 5µm, blau passiviert

Anwendungsbereich

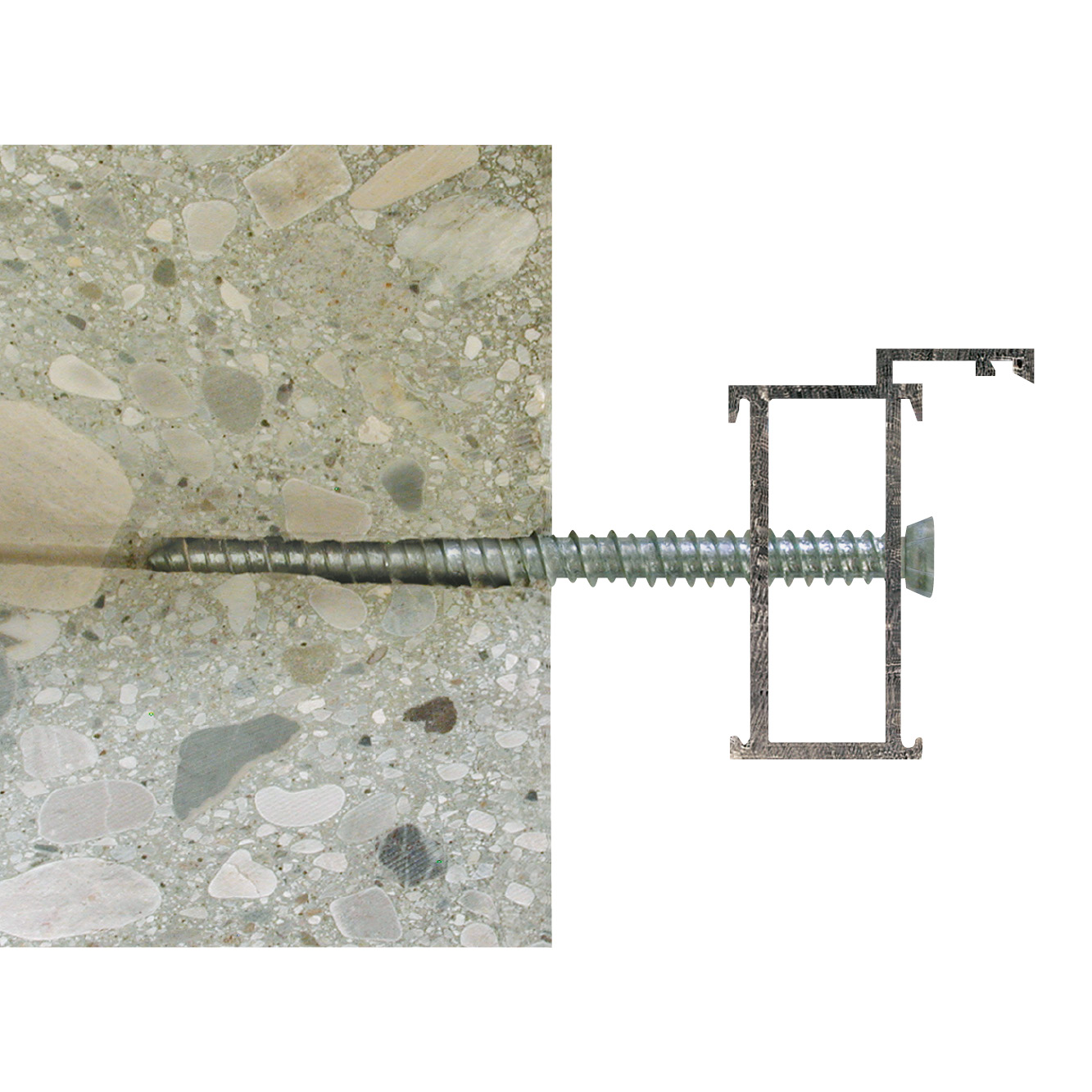

Befestigung von Fenster- bzw. Türrahmen aus Aluminium, Kunststoff und Holz

Anwendbare Materialien

Beton
Vollsteinmauerwerk
Hohlblock- / Lochsteinmauerwerk
Holzwerkstoffe mit mittlerer Holzrohdichte ρk = 450 kg/m3
Porenbeton

Technische Daten

Abmessungen

Abmessungen und charakteristische Werte - Zylinderkopf (ZY)

Artikel	Bezeichnung	Abmessungen d x L_V [mm]	Ø Bohrloch d₀ [mm]	Ø Durchgangsloch im Anbauteil d_f [mm]	Kopfdurchmesser s [mm]	Einschraubtiefe h_nom [mm]	max. Anbauteildicke t_fix [mm]	Bohrtiefe h₁ ≥ [mm]	Mindestbauteildicke h_min [mm]	Bit	Stk. / Box	Stk. / Umverpackung
19418B0707000	VF	Ø7,5x70*	6	6.2	8.5	30	40	40	60	T-30	100	800
19418B0709000		Ø7,5x90*	6	6.2	8.5	30	60	40	60	T-30	100	800
19418B0710000		Ø7,5x100*	6	6.2	8.5	30	70	40	60	T-30	100	800
19418B0713500		Ø7,5x135*	6	6.2	8.5	30	105	40	60	T-30	100	600
19418B0715000		Ø7,5x150*	6	6.2	8.5	30	120	40	60	T-30	100	600
19418B0718000		Ø7,5x180*	6	6.2	8.5	30	150	40	60	T-30	100	400
19418B0721000		Ø7,5x210*	6	6.2	8.5	30	180	40	60	T-30	50	200

Die Maße t_fix , h₁ und h_min beziehen sich auf die Montage in Beton.

Abmessungen und charakteristische Werte - Flachsenkkopf (FS) - mit CE-Kennzeichnung

Artikel	Bezeichnung	Abmessungen d x L_V [mm]	Ø Bohrloch d₀ [mm]	Ø Durchgangsloch im Anbauteil d_f [mm]	Kopfdurchmesser s [mm]	Einschraubtiefe h_nom [mm]	max. Anbauteildicke t_fix [mm]	Bohrtiefe h₁ ≥ [mm]	Mindestbauteildicke h_min [mm]	Bit	Stk. / Box	Stk. / Umverpackung
19419B0709000	VF	Ø7,5x90	6	6.2	11.5	30	60	40	60	T-30	100	800
19419B0710000		Ø7,5x100	6	6.2	11.5	30	70	40	60	T-30	100	800
19419B0713500		Ø7,5x135	6	6.2	11.5	30	105	40	60	T-30	100	600
19419B0715000		Ø7,5x150	6	6.2	11.5	30	120	40	60	T-30	100	600
19419B0718000		Ø7,5x180	6	6.2	11.5	30	150	40	60	T-30	100	400
19419B0721000		Ø7,5x210*	6	6.2	11.5	30	180	40	60	T-30	50	200

Die Maße t_fix , h₁ und h_min beziehen sich auf die Montage in Beton.

* ohne CE Kennzeichnung

Zulässige Zug- und Querlasten für Einzelbefestigungen

Artikel	Bezeichnung	Abmessungen d x L_V [mm]	Zulässige Zug- und Querlasten für Einzelbefestigungen¹⁾
			Beton²⁾ C20/C25		Vollsteinmauerwerk²⁾ f_bk ≥ 20 N/mm²		Hochlochziegel (Bimattone)²⁾ f_bk ≥ 10 N/mm²		Kiefernholz³⁾ ρ_k = 450kg/m³		max. Montage- drehmoment⁵⁾ [Tmax] [Nm]
			N_zul [kN]	V_zul [kN]	N_zul [kN]	V_zul [kN]	N_zul [kN]	V_zul [kN]	N_zul [kN]	V_zul [kN]	max. Montage- drehmoment⁵⁾ [Tmax] [Nm]
19419B0709000	VF	Ø7,5x90	1.5	1.5	1.3	1.5	0.1	0.3	1.1	-	20
19419B0710000	VF	Ø7,5x100	1.5	1.5	1.3	1.5	0.1	0.3	1.1	-	20
19419B0713500	VF	Ø7,5x135	1.5	1.5	1.3	1.5	0.1	0.3	1.1	-	20
19419B0715000	VF	Ø7,5x150	1.5	1.5	1.3	1.5	0.1	0.3	1.1	-	20
19419B0718000	VF	Ø7,5x180	1.5	1.5	1.3	1.5	0.1	0.3	1.1	-	20

1) Die zulässigen Lasten N_zul / V_zul wurden aus den Mittelwerten der Bruchlasten ermittelt unter Berücksichtigung eines Sicherheitsfaktors γ = 4 (γ = 5 für Hochlochziegel). Planung und Bemessung sind in Übereinstimmung mit dem Friulsider Bemessungsleitfaden durchzuführen.

2) Verankerungsgrund ohne Putzschicht

Beton: h_nom = 30mm

Vollsteinmauerwerk: h_nom = 40mm

Hochlochziegel (Bimattone): h_nom = 60mm

3) Kiefernholz mittlere Rohdichte ρ_k = 450 kg/m3 / Feuchtigkeitsgehalt ca. 12 % / Faserrichtung α > 30°

Kiefernholz: h_nom = 40mm

5) Das Montagedrehmoment ist je nach Art des Einbaus und des Verankerungsgrundes einzustellen.

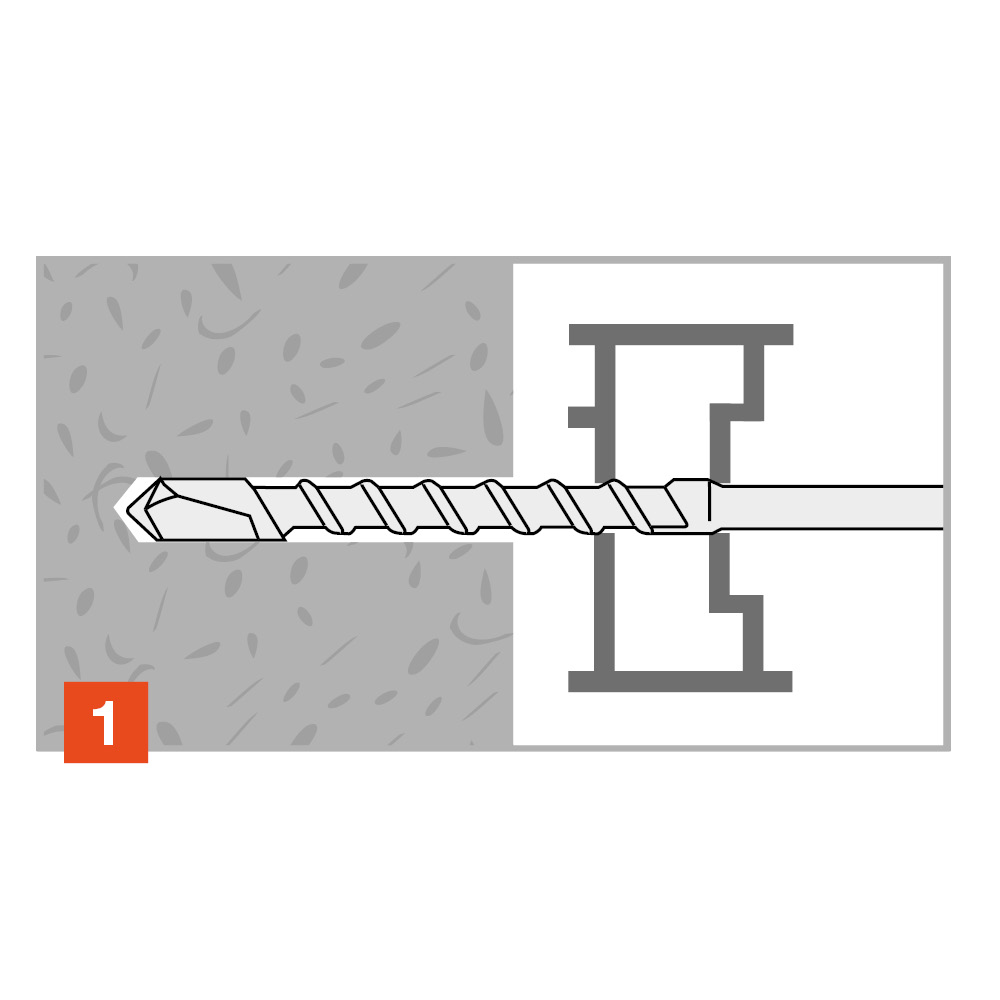

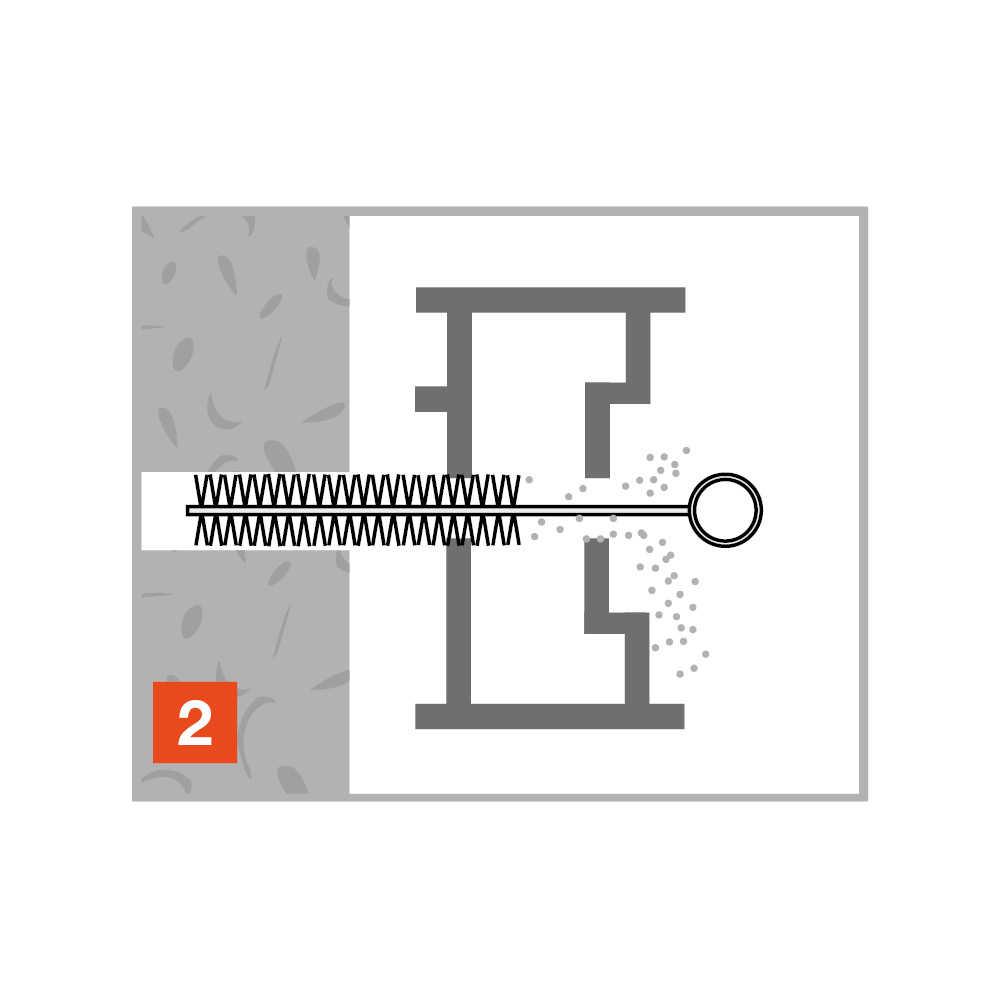

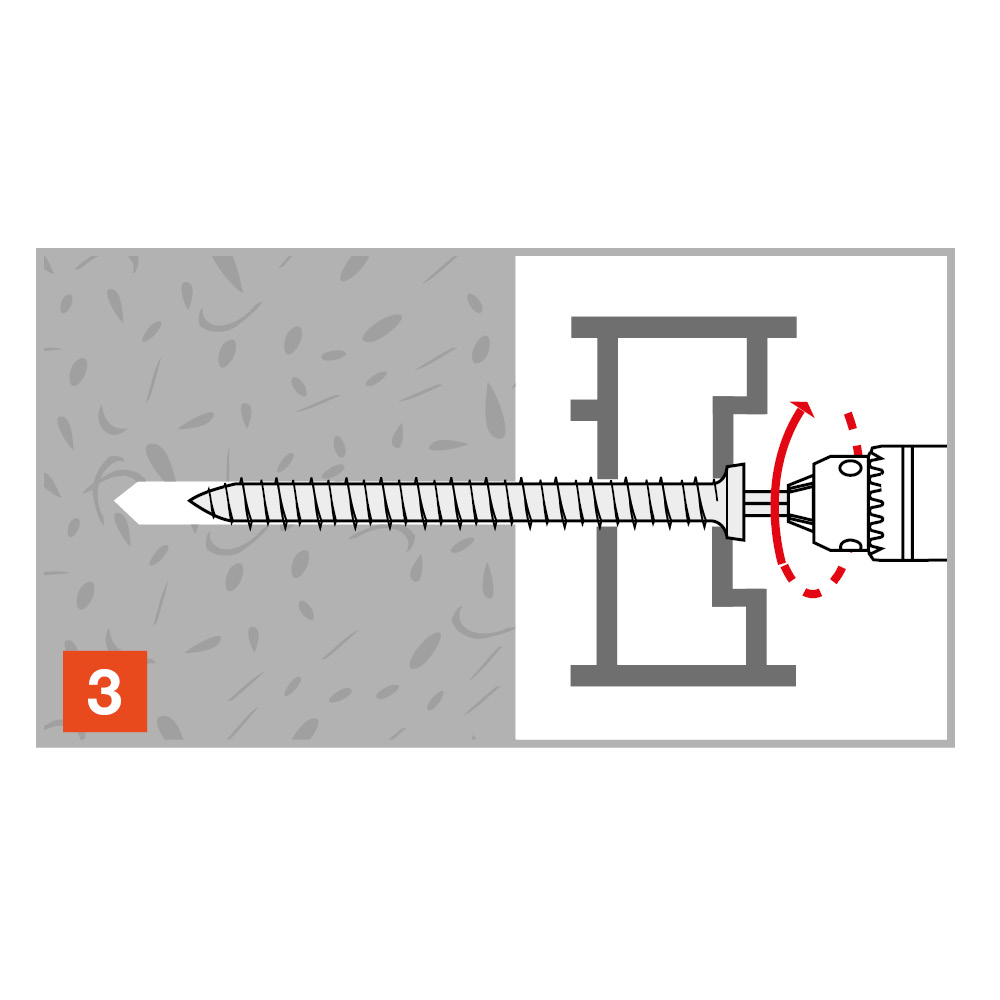

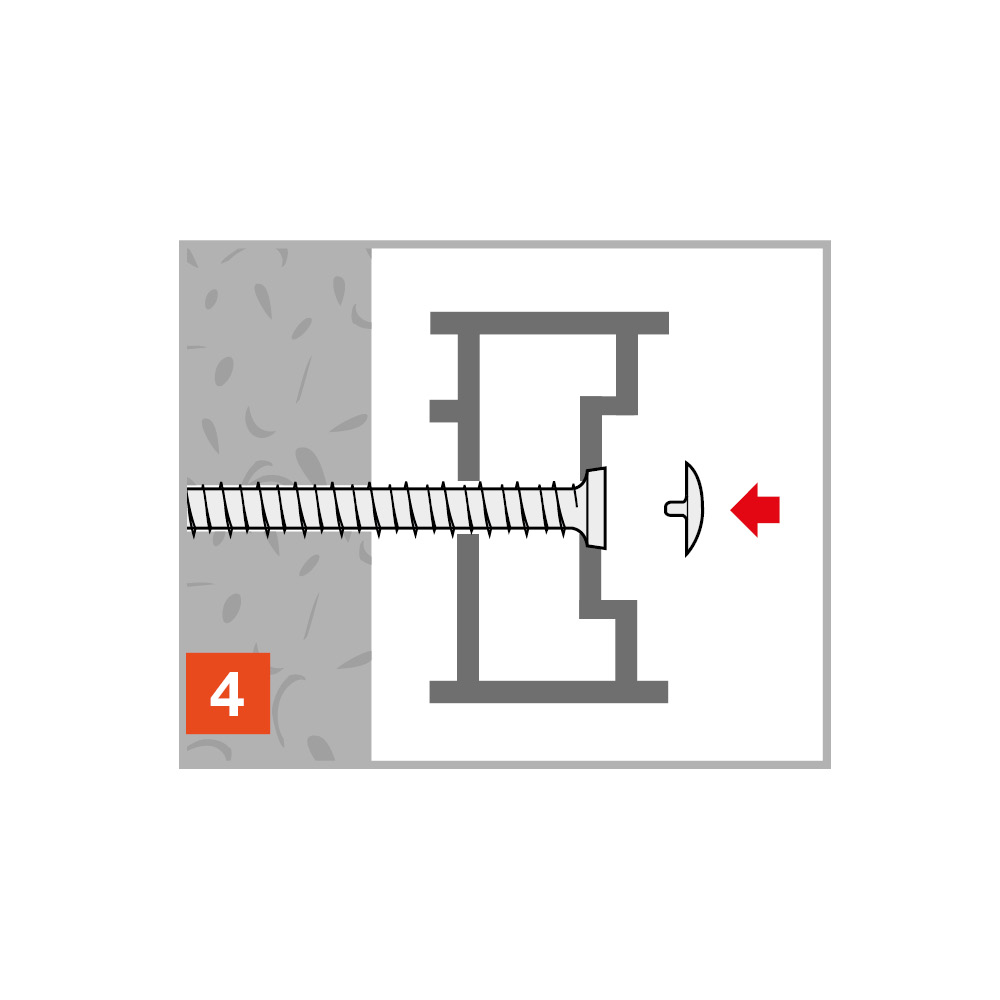

CAP Abdeckkappen

Artikel	Bezeichnung	∅ CAP [mm]	Bit	Stk. / Box
35527Y160000C	VF-CAP-grau	16	T-30	100
35527R160000C	VF-CAP-braun	16	T-30	100
35527M160000C	VF-CAP-weiß	16.5	T-30	100
