PTB

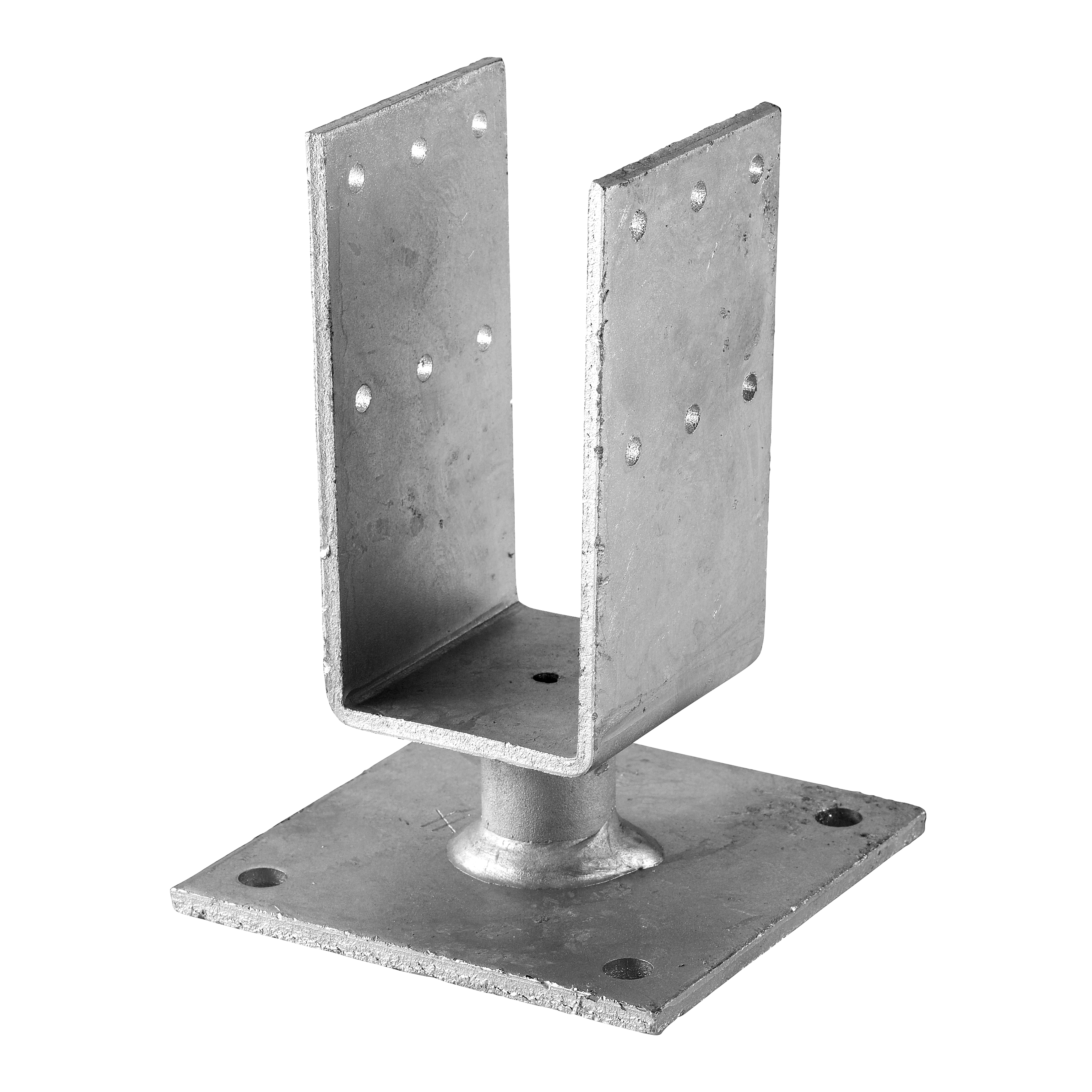

Pfostenhalter Typ TB

PTB Pfostenhalter eignen sich z.B. für die Befestigung von Pfosten; insbesondere als Geländerhalterungen auf Terrassen mit Betonfundamenten.

Technisches Datenblatt

Produkt-Details

Bilder

PTB montage.jpg

Eigenschaften

Material

Stahlqualität:

S 235 JR gemäß DIN EN 10025

Korrosionsschutz:

nach Bearbeitung rundumfeuerverzinkt; Zinkschichtdicke ca. 55 μm gemäß DIN EN 1461

Vorteile

  • Besonders für schmale Größen, wie Geländerhaltungen o.ä. ausgelegt.

Anwendung

Anwendbare Materialien

Auflager:

  • Beton

Aufzulagerndes Bauteil:

  • Holz, Holzwerkstoffe

Anwendungsbereich

  • Für den Haus und Garten Bereich.

Technische Daten

Abmessungen


Abmessungen und charackteristische Werte

Artikel Abmessungen (mm) [mm] Loch im Kopfstück Löcher in der Fußplatte
A B C D E F G t1 t2 Ø5 Ø9
PTB48G4860106100100302445124

Installation

Installation

Befestigung

  • Die Stützenfüße werden auf dem Beton mittels Dübeln o.ä. angeschlossen.
  • Der Holzanschluss erfolgt mittels CNA Kammnägel oder CSA Schrauben.

CAD- und BIM-Bibliothek

2D

PTB48G

3D

PTB48G
