Haupt-Produkt-Linien

Verbindungselemente
Pfostenstützen und -kappen

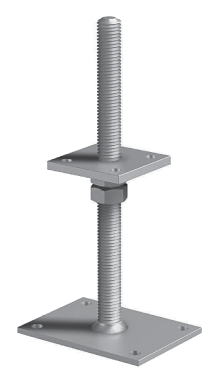

PT30G

Pfostenhalter

Für den Haus- und Gartenbereich.

Technisches Datenblatt
Feuerverzinkter Stahl
Feuerverzinkter Stahl
Nutzungsklasse 3
Nutzungsklasse 3

Produkt-Details

Bilder


Eigenschaften

Material

Stahlqualität:

S 235 JR gemäß DIN EN 10025

Korrosionsschutz:

nach Bearbeitung rundumfeuerverzinkt; Zinkschichtdicke ca. 55 μm gemäß DIN EN 1461

Vorteile

  • Für Stützenquerschnitte ab 80x80 mm
  • Schneller Einbau durch Einsetzen in eine Ø24 mm Bohrung
  • höhenverstellbar

Anwendung

Anwendbare Materialien

Auflager:

  • Beton, Stahl, Holz

Aufzulagerndes Bauteil:

  • Holz, Holzwerkstoff

Anwendungsbereich

  • Haus und Garten

Technische Daten

Abmessungen und charackteristische Werte

Abmessungen

Abmessungen und charackteristische Werte
ReferenzVerbinder Abmessungen
Abmessungen und charackteristische Werte[mm]Löcher obere PlatteLöcher in der FußplatteOther
A[mm]B[mm]D[mm]E[mm]F = g[mm]G Ø[mm]t1[mm]t2[mm]RoundRound Gewicht[kg]
Ø9[mm]Ø12[mm]
PT30G80801401003002485441.9

Installation

Installation

Befestigung

  • Bohrung Ø24 mm
  • Einsenkung der Tragplatte 80/80 mm optional
  • Einsetzen der Stützenfüße
  • Ggf. Anschrauben der Tragplatte an die Holzstütze (4 Löcher Ø 9 mm)
  • Aufdübeln auf Betonsockel mit M10 Ankerbolzen
  • Zur Montage empfehlen wir die Bohrschablone BTBS40, Verwendung mit der Reduzierhülse

CAD- und BIM-Bibliothek

2D

PT30G

3D

PT30G

ZIP-Pakete
