Holzverbinder
Lochbleche, Sparren­anschlüsse
MP

Nagelplatten

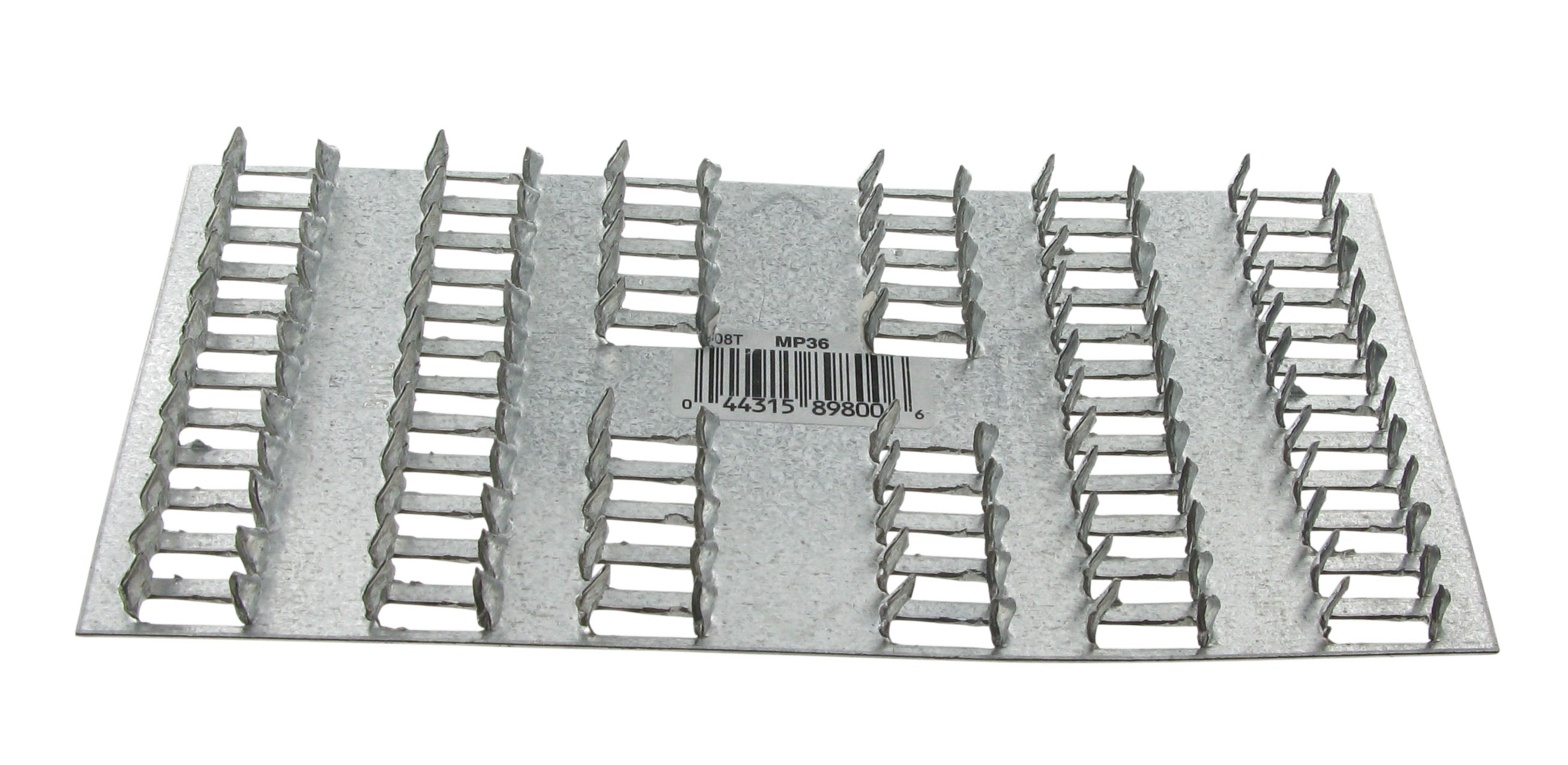

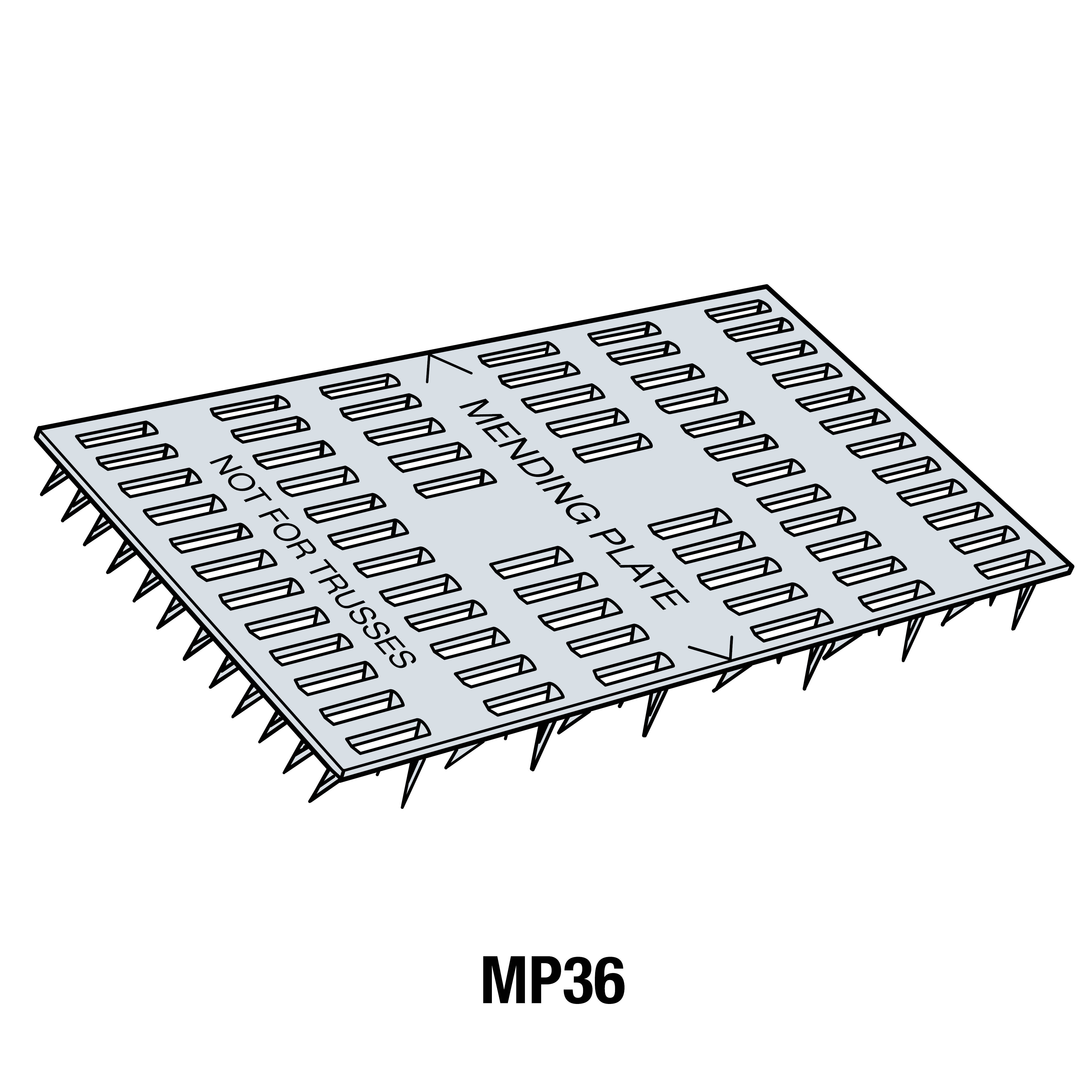

MP Nagelplatten sind gestanzte Stahlplatten zur Verbindung von Holzbauteilen, die in einer Ebene liegen, und gehören zur Produktgruppe Holzverbinder. Sie eignen sich für einfache, wirtschaftliche Holz-Holz- und Holz-Holzwerkstoff-Anschlüsse, bei denen die Verbindung durch flächiges Einpressen hergestellt wird. Zur Auswahl stehen drei Ausführungen der MP (Mending Plate) Nagelplatte in verschiedenen Breiten, MP25/100, MP50/100 und MP75/150.

Technisches Datenblatt
Nutzungsklasse 2
Innen
Galvanisch verzinkter Stahl Z275
EPD

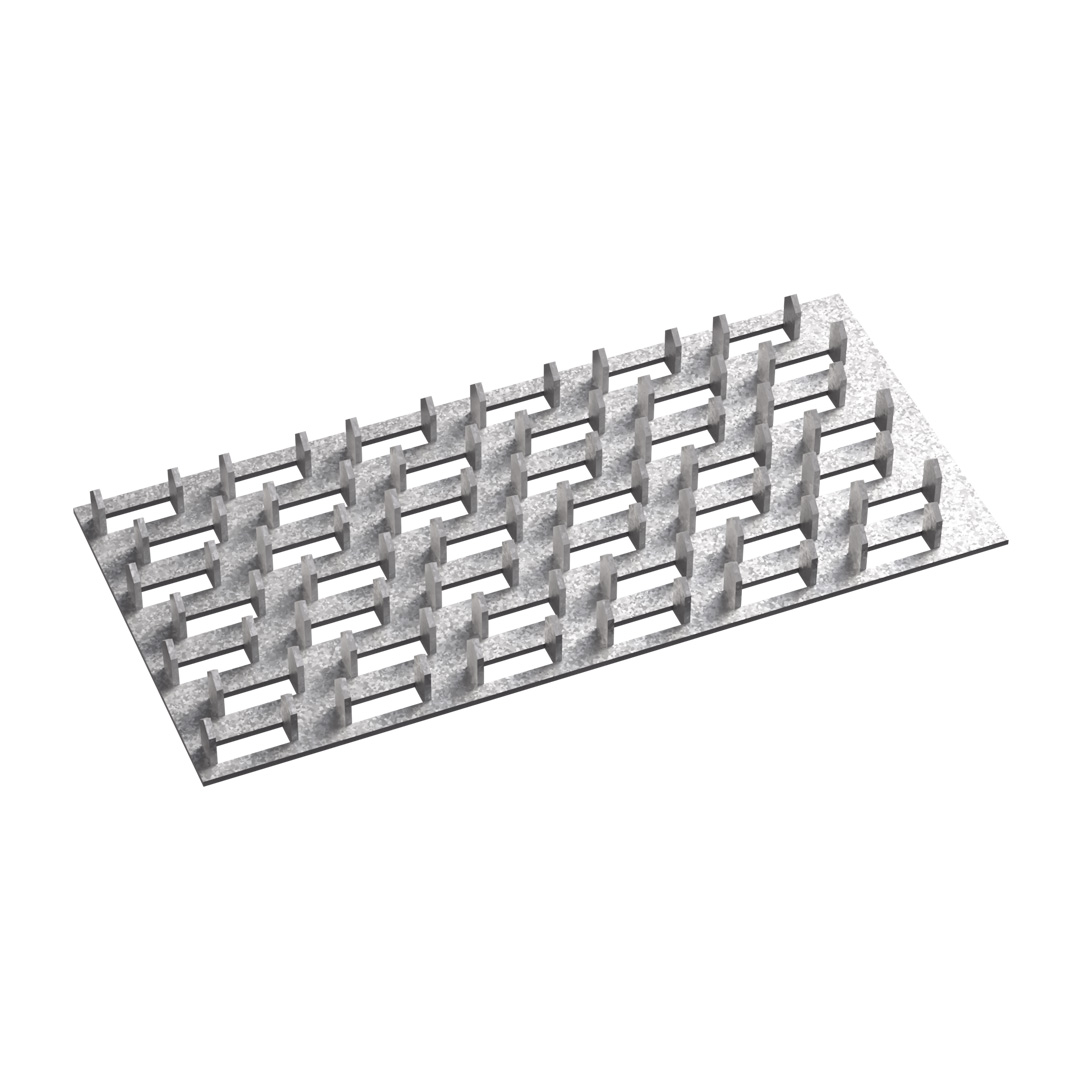

MP main image

Produkt-Details

Bilder

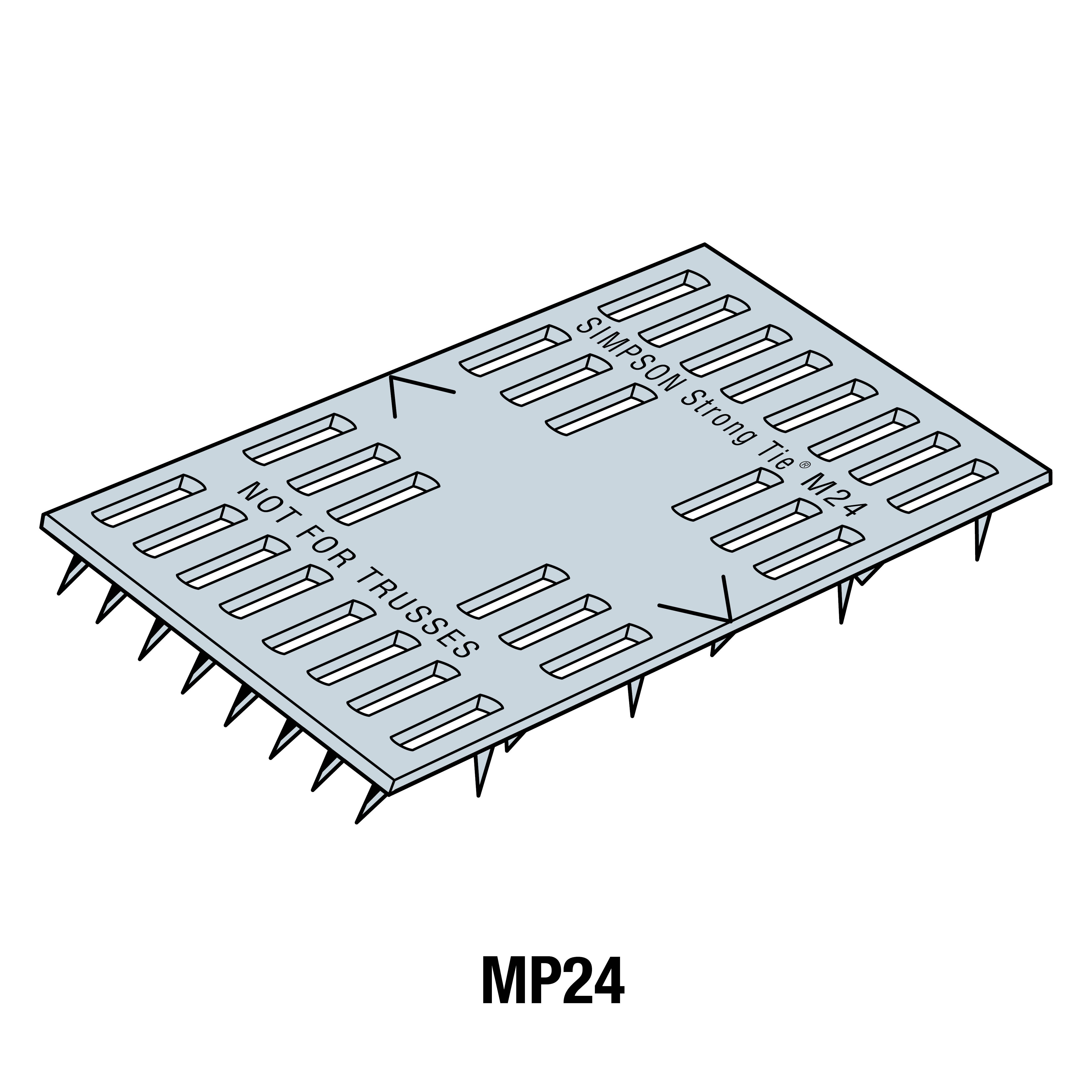

MP24 mending plate.jpg

Eigenschaften

Material

  • Stahlqualität: Stahlqualität S 250 GD + Z275 gemäß DIN EN 10346

Vorteile

  • Wirtschaftliche Herstellung einfacher Holz-Holz-Verbindungen durch flächiges Einpressen
  • Keine zusätzlichen Verbindungsmittel für die eigentliche Verbindung erforderlich
  • Sendzimirverzinkter Stahl Z275 mit einer Zinkschichtdichte von 20 μm



Zertifikate und Normen

  • Innen: Konzipiert für Innenkonstruktionen, die keinerlei Witterung ausgesetzt sind
  • Galvanisch verzinkter Stahl Z275: Feuerverzinkt im Tauch-Schmelz-Verfahren (Sendzimirverzinkung)
  • EPD EN 15804: Nachhaltigkeitsnachweis für Projekte mit Dokumentationsanforderungen

Anwendung

Anwendbare Materialien

Auflager:

  • Holz, Holzwerkstoffe

Aufzulagerndes Bauteil:

  • Holz, Holzwerkstoffe

Anwendungsbereich

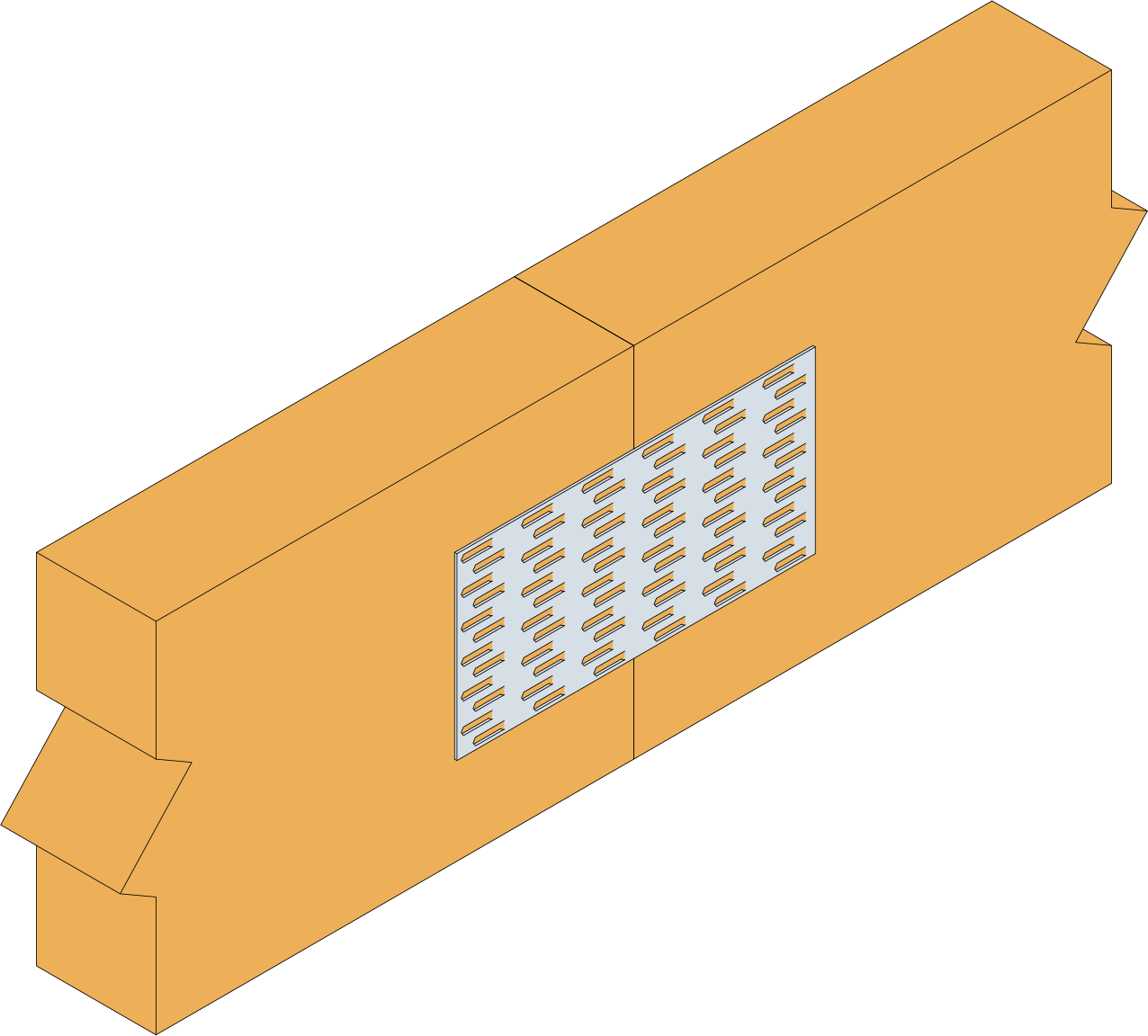

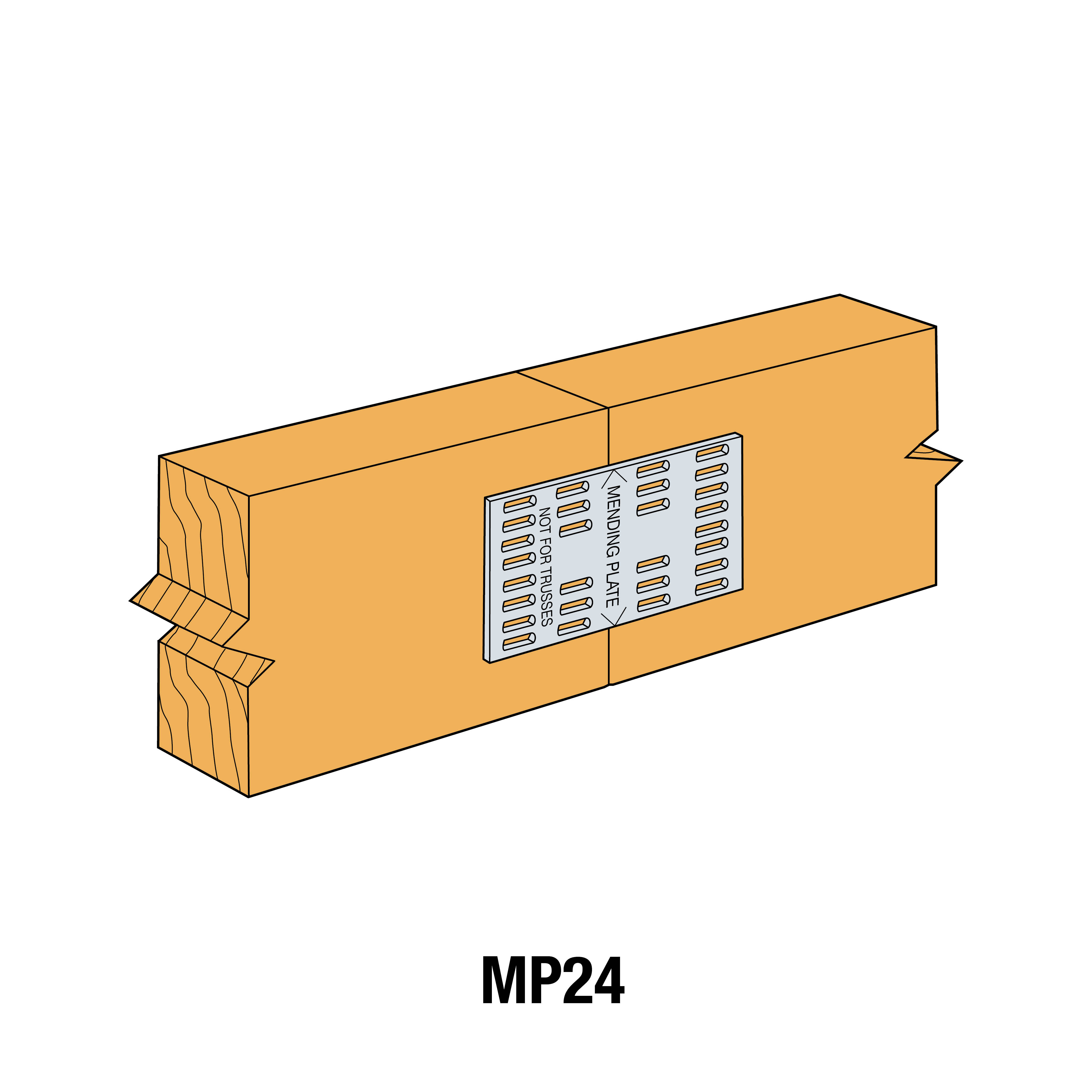

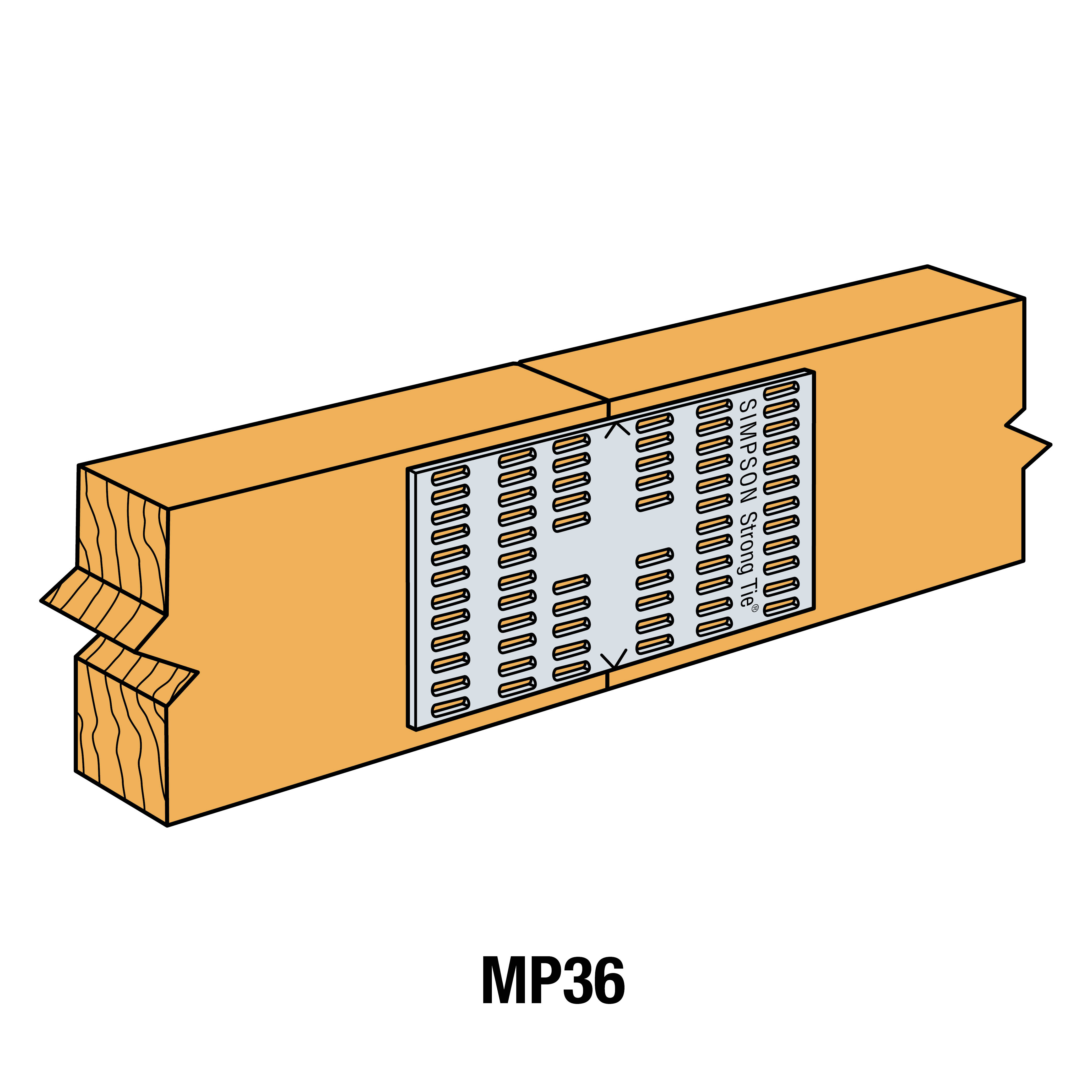

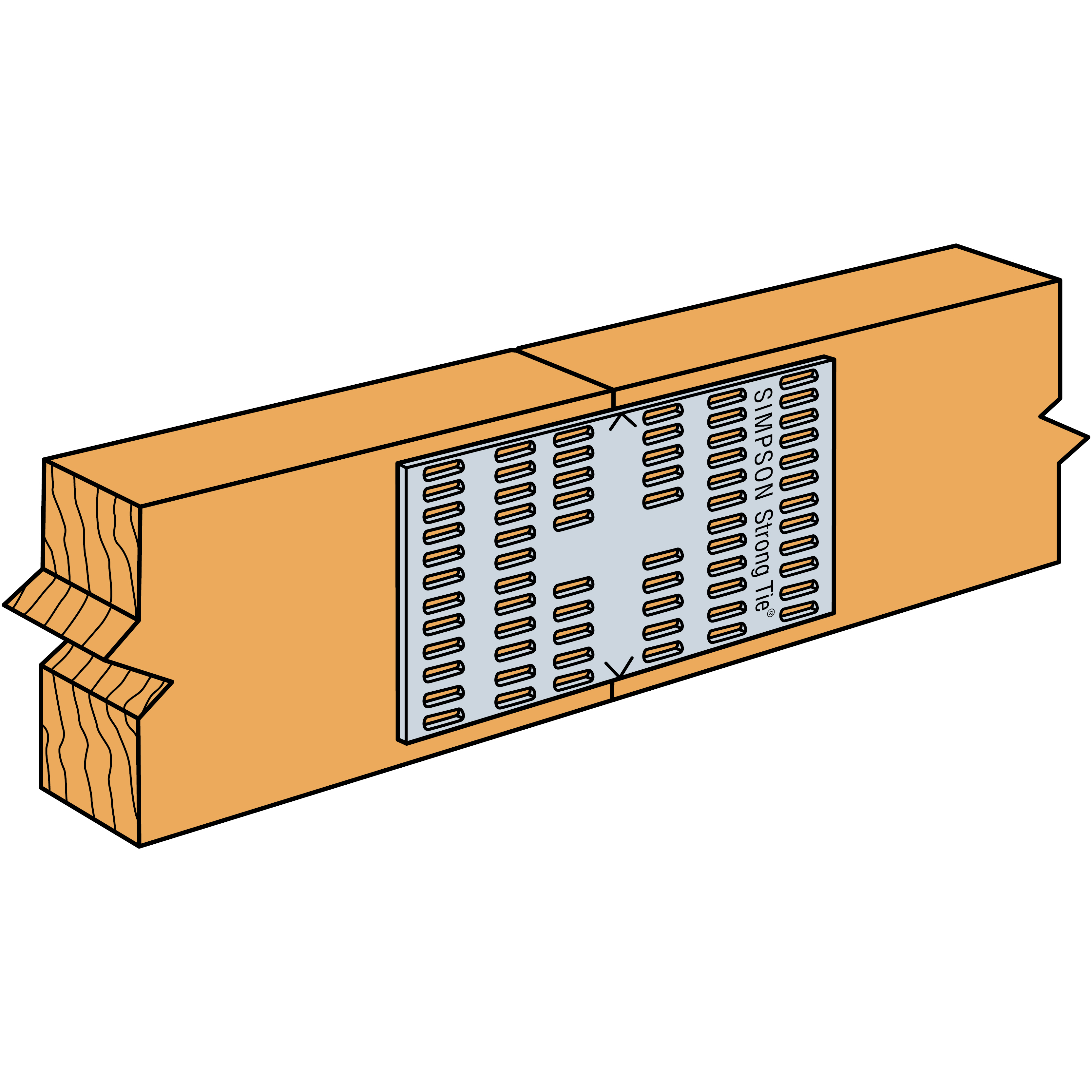

MP Nagelplatten kommen überall zum Einsatz, wo Holzbauteile in einer Ebene wirtschaftlich und kraftschlüssig verbunden werden sollen. Typische Einsatzfelder sind in der Vorfertigung von Holzkonstruktionen.

Technische Daten

Abmessungen


Abmessungen

Artikel Abmessungen [mm] Box Quantity Gewicht [kg]
A B Thickness Nails length
MP25/100251001101000.02
MP50/10050100110700.052
MP75/15075150110700.09

Für Standardanwendungen stehen folgende MP Nagelplatten zur Verfügung:

Installation

Installation

Befestigungsmittel

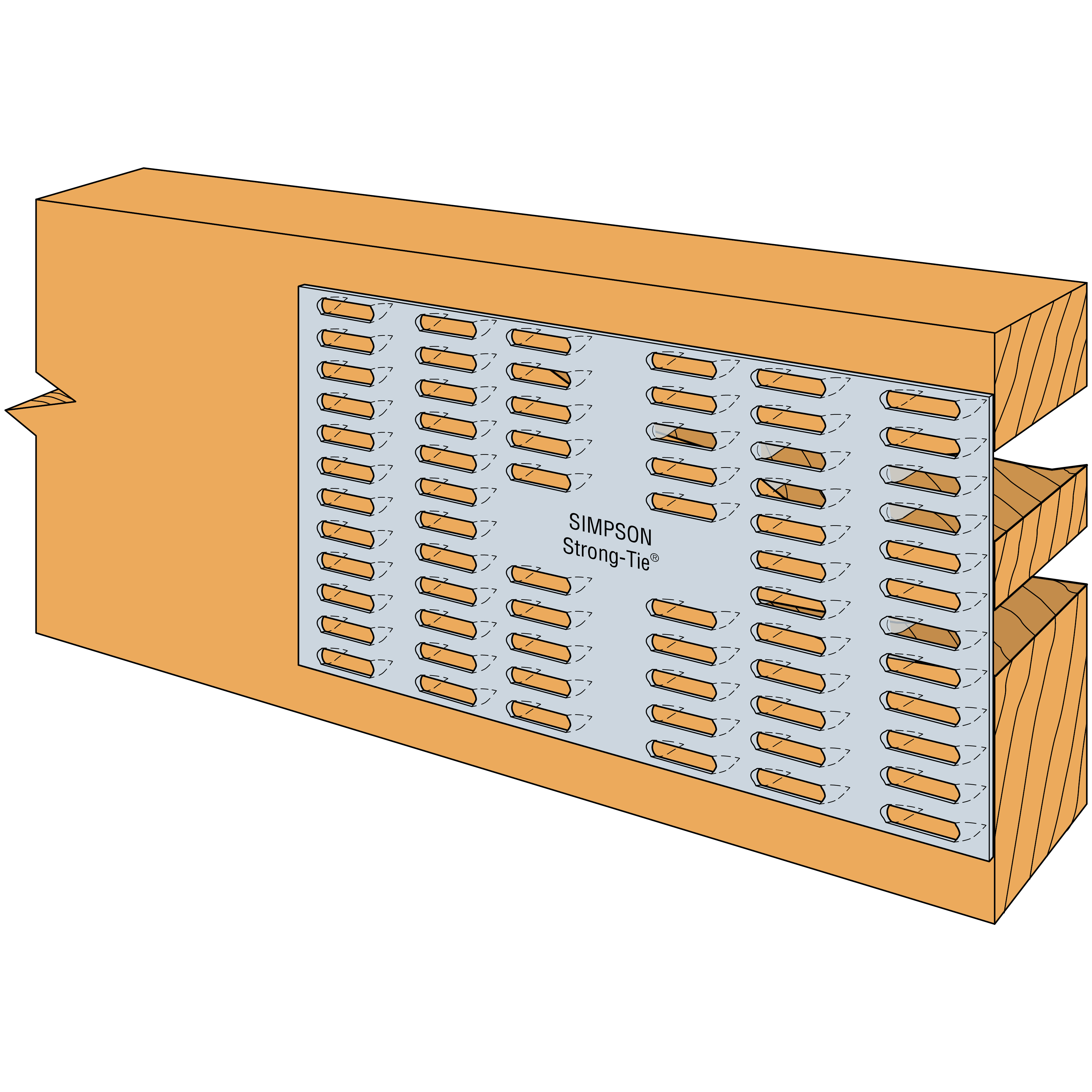

Separate Befestigungsmittel sind nicht erforderlich, da die Verbindung durch das flächige Einpressen der MP Nagelplatte erfolgt.

Eignungsnachweise

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors
