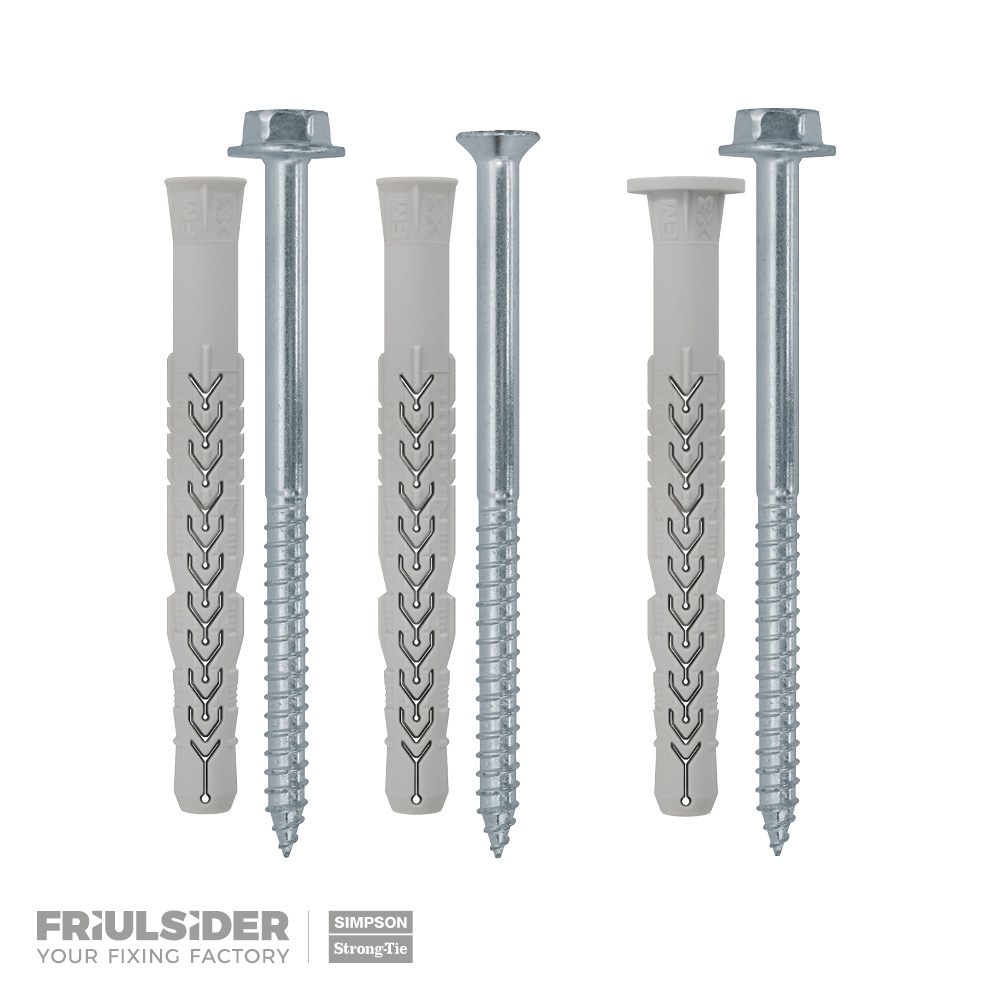

Multilangschaftdübel

Der X3 - Multilangschaftdübel in den Ausführungen Ø8 und Ø10 mm in Kombination mit Senk-/ Sechskantkopfschrauben ist zugelassen für Mehrfachbefestigungen von nichttragenden Systemen in Beton und Mauerwerk.

Technisches Datenblatt

CE Kennzeichnung

ETA

Nutzungsklasse 2

Galvanisch verzinkter Stahl

Innen

Feu R 90

Fix Calc

Produkt-Details

Bilder

Eigenschaften

Material

Dübel: Polyamid PA6
Schrauben: Stahl 6.8, gehärtet
Fe/Zn5/A: galvanisch verzinkt ≥ 5µm, blau passiviert

Vorteile

Teilgewindeschrauben mit Senkkopf oder Sechskantkopf mit angeformter U-Scheibe in Kombination mit einem hochwertigen Nylondübel
Innensechsrundantrieb
Variable Dübel- und Schraubenlängen

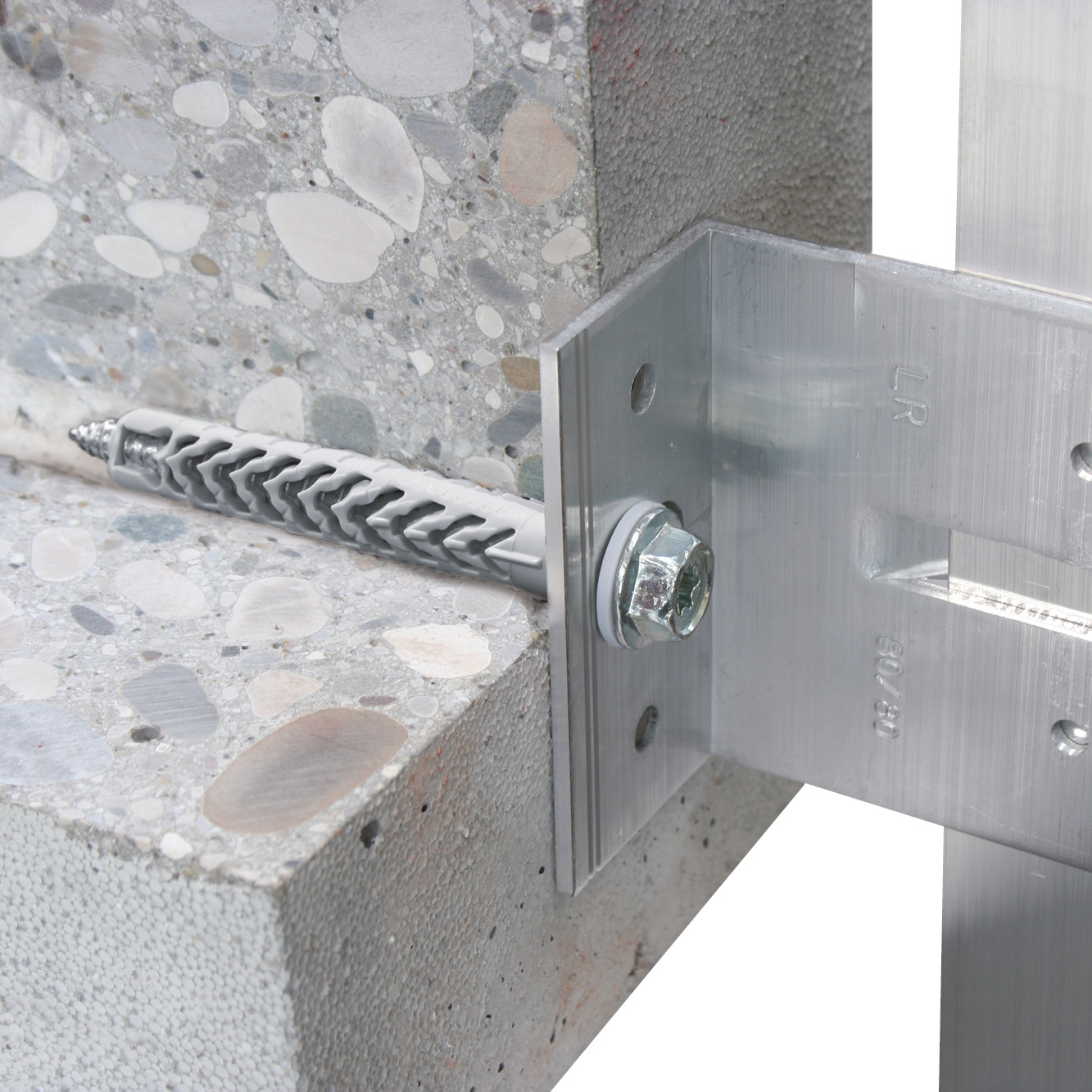

Anwendung

Anwendungsbereich

Fassaden-, Decken, und Dachunterkonstruktionen aus Holz oder Metall
Fenster, Tore und Türen
Metallwinkel / -halterungen
Kabelkanäle / -rinnen

Anwendbare Materialien

Beton ≥ C12/15
Vollsteinmauerwerk
Hohlblock- / Lochsteinmauerwerk
Porenbeton

Technische Daten

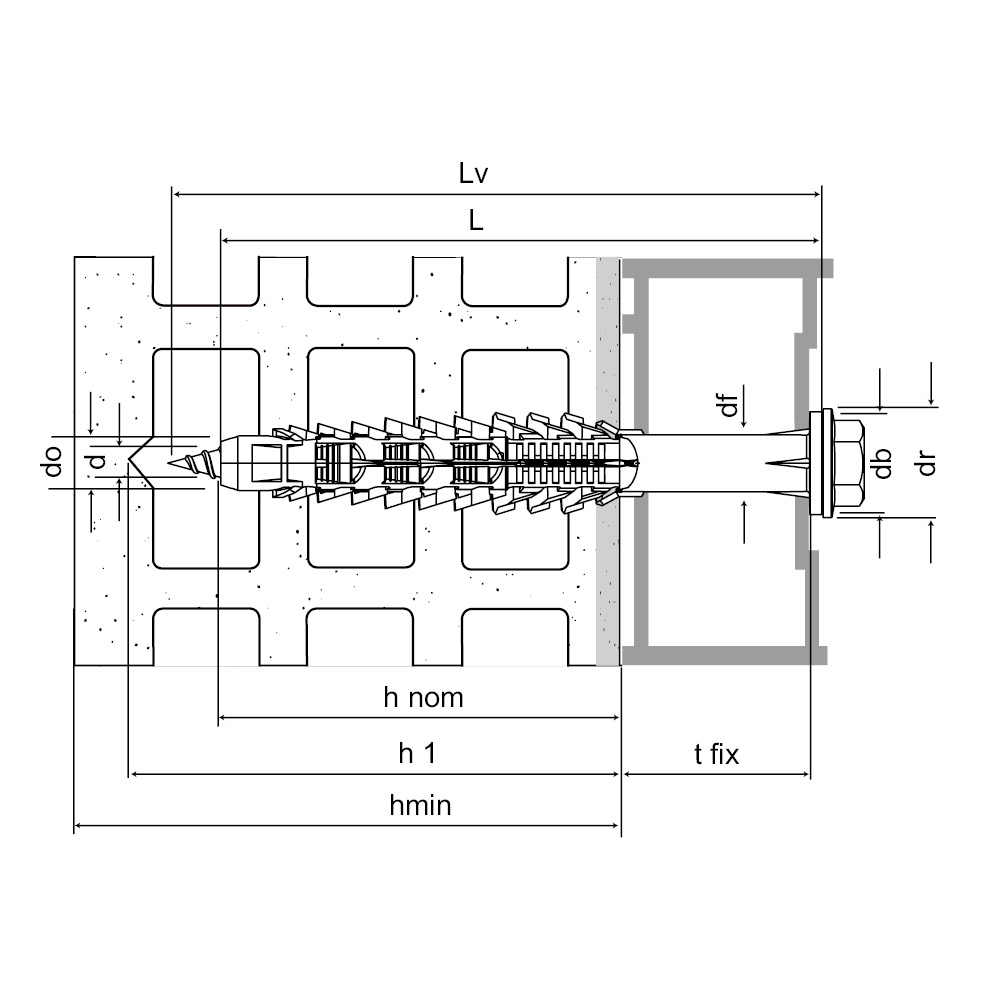

Abmessungen und charakteristische Werte - Senkkopfschraube (LSK)

Artikel	Bezeichnung	Dübel-abmessungen [ØxL] [mm]	Schrauben-abmessungen [ØxL] [mm]	reduz. h_nom: Anbauteildicke t_fix [mm]	normale h_nom: Anbauteildicke t_fix [mm]	^*)max. Anbauteildicke t_fix [mm]	Durchgangsloch im Anbauteil [df] [mm]	Bit	Stk. / Box	Stk. / Umverpackung
64602B0806000	X3	Ø8x60	6x68	20	10	-	8.5	T-30	50	500
64602B0808000	X3	Ø8x80	6x88	40	30	-	8.5	T-30	50	500
64602B0810000	X3	Ø8x100	6x108	60	50	-	8.5	T-30	50	500
64602B0812000	X3	Ø8x120	6x128	80	70	-	8.5	T-30	50	500
64602B1006000	X3	Ø10x60	7x68	10	-	-	10.5	T-40	50	500
64602B1008000	X3	Ø10x80	7x88	30	10	-	10.5	T-40	50	500
64602B1010000	X3	Ø10x100	7x108	50	30	10	10.5	T-40	50	500
64602B1012000	X3	Ø10x120	7x128	70	50	30	10.5	T-40	50	500
64602B1014000	X3	Ø10x140	7x148	90	70	50	10.5	T-40	50	300
64602B1016000	X3	Ø10x160	7x168	110	90	70	10.5	T-40	50	250
64602B1026000	X3	Ø10x260	7x268	210	190	170	10.5	T-40	50	-
64602B1029000	X3	Ø10x290	7x298	240	220	200	10.5	T-40	50	-

^*Nur für Porenbeton

ANMERKUNG: Die Dicke des Putzes muss in der Befestigungsdicke t_fix berücksichtigt werden.

Abmessungen und charkt. Werte - Sechskantkopfschraube (LS)

Artikel	Bezeichnung	Dübel-abmessungen [ØxL] [mm]	Schrauben-abmessungen [ØxL] [mm]	reduz. h_nom: Anbauteildicke t_fix [mm]	normale h_nom: Anbauteildicke t_fix [mm]	^*)max. Anbauteildicke t_fix [mm]	Durchgangsloch im Anbauteil [df] [mm]	Bit	Stk. / Box	Stk. / Umverpackung
64603B1006000	X3	Ø10x60	7x68	10	-	-	10.5	T-40	50	500
64603B1008000	X3	Ø10x80	7x88	30	10	-	10.5	T-40	50	500
64603B1010000	X3	Ø10x100	7x108	50	30	10	10.5	T-40	50	500
64603B1012000	X3	Ø10x120	7x128	70	50	30	10.5	T-40	50	300
64603B1014000	X3	Ø10x140	7x148	90	70	50	10.5	T-40	50	300
64603B1016000	X3	Ø10x160	7x168	110	90	70	10.5	T-40	50	250

* Nur für Porenbeton

HINWEIS: Die Dicke des Putzes muss in der Befestigungsdicke t_fix berücksichtigt werden.

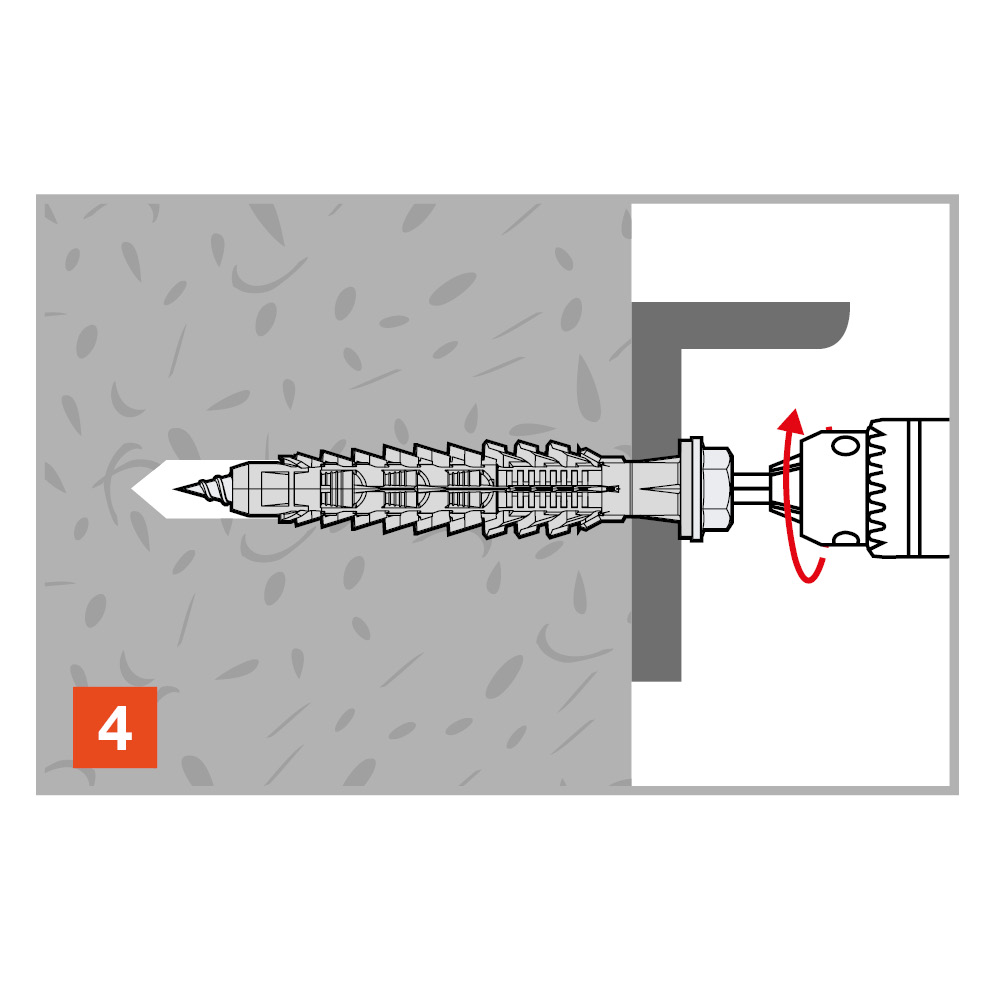

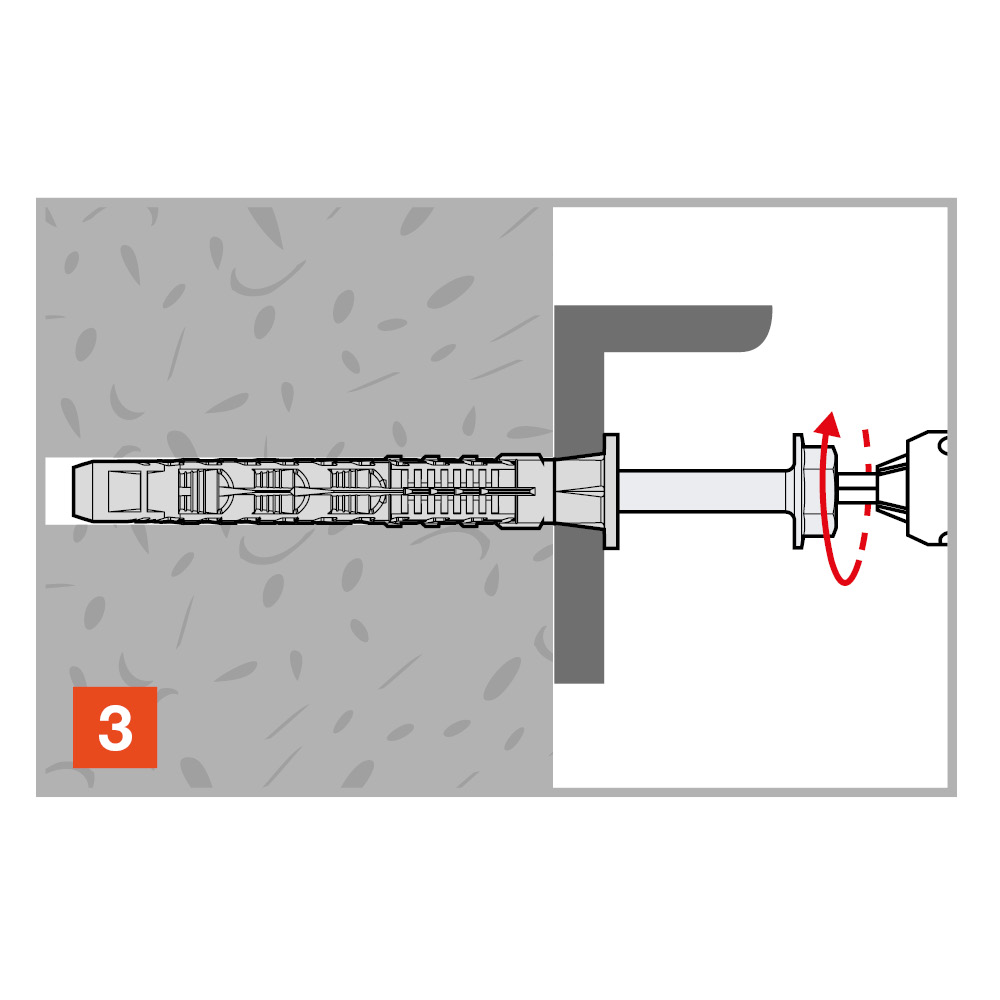

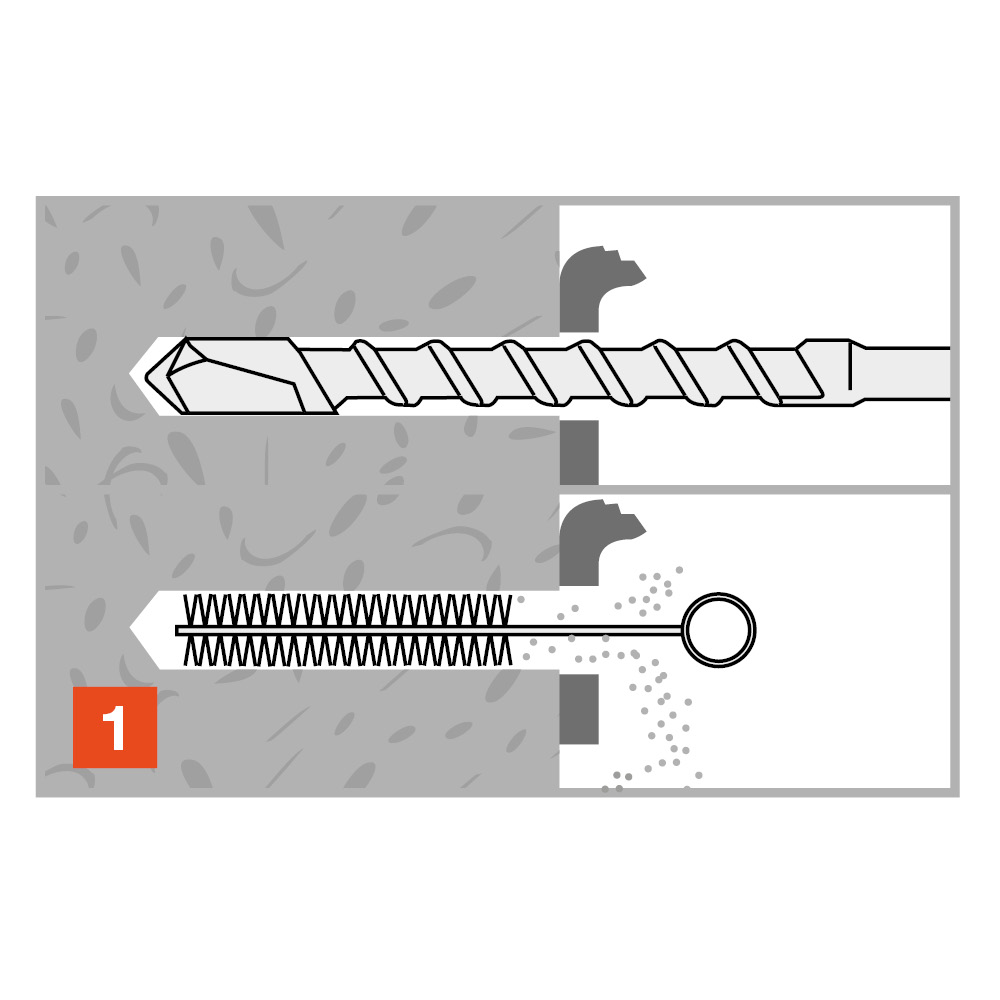

Installation

Achs- und Randabstände

Artikel	Bezeichnung	Dübel-abmessungen [ØxL] [mm]	Achs- und Randabstände
			ungerissener Beton C12/C15				ungerissener Beton C16/C20				Porenbeton (ACC) [hef] [mm]				Mauerwerk [ccr,N] [mm]
			min. Randabstand [cmin] [mm]	Min. Abstände [smin] [mm]	charakt. Randabstand [ccr,N] [mm]	Mindestbau-teildicke [mm]	min. Randabstand [mm]	Min. Abstände [mm]	charakt. Randabstand [mm]	Mindestbau-teildicke [mm]	min. Randabstand [cmin] [mm]	Min. Abstände [smin] [mm]	charakt. Randabstand [scr,N] [mm]	Mindestbau-teildicke [mm]	min. Randabstand [cmin] [mm]	Min. Abstände [smin] [mm]	charakt. Randabstand [ccr,N] [mm]	Mindestbau-teildicke [mm]
64603B1006000	X3	Ø10x60	70	70	140	100	50	50	100	100	100	250	-	240	100	250	-	175
64603B1008000	X3	Ø10x80	70	70	140	100	50	50	100	100	100	250	-	240	100	250	-	175
64603B1010000	X3	Ø10x100	70	70	140	100	50	50	100	100	100	250	-	240	100	250	-	175
64603B1012000	X3	Ø10x120	70	70	140	100	50	50	100	100	100	250	-	240	100	250	-	175
64603B1014000	X3	Ø10x140	70	70	140	100	50	50	100	100	100	250	-	240	100	250	-	175
64603B1016000	X3	Ø10x160	70	70	140	100	50	50	100	100	100	250	-	240	100	250	-	175
64602B0806000	X3	Ø8x60	70	85	85	100	50	60	60	100	100	250	-	240	100	250	-	175
64602B0808000	X3	Ø8x80	70	85	85	100	50	60	60	100	100	250	-	240	100	250	-	175
64602B0810000	X3	Ø8x100	70	85	85	100	50	60	60	100	100	250	-	240	100	250	-	175
64602B0812000	X3	Ø8x120	70	85	85	100	50	60	60	100	100	250	-	240	100	250	-	175
64602B1006000	X3	Ø10x60	70	70	140	100	50	50	100	100	100	250	-	240	100	250	-	175
64602B1008000	X3	Ø10x80	70	70	140	100	50	50	100	100	100	250	-	240	100	250	-	175
64602B1010000	X3	Ø10x100	70	70	140	100	50	50	100	100	100	250	-	240	100	250	-	175
64602B1012000	X3	Ø10x120	70	70	140	100	50	50	100	100	100	250	-	240	100	250	-	175
64602B1014000	X3	Ø10x140	70	70	140	100	50	50	100	100	100	250	-	240	100	250	-	175
64602B1016000	X3	Ø10x160	70	70	140	100	50	50	100	100	100	250	-	240	100	250	-	175
64602B1026000	X3	Ø10x260	70	70	140	100	50	50	100	100	100	250	-	240	100	250	-	175
64602B1029000	X3	Ø10x290	70	70	140	100	50	50	100	100	100	250	-	240	100	250	-	175
64703B1006000	X3	Ø10x60	70	70	140	100	50	50	100	100	100	250	-	240	100	250	-	175
64703B1008000	X3	Ø10x80	70	70	140	100	50	50	100	100	100	250	-	240	100	250	-	175
64703B1010000	X3	Ø10x100	70	70	140	100	50	50	100	100	100	250	-	240	100	250	-	175
64703B1012000	X3	Ø10x120	70	70	140	100	50	50	100	100	100	250	-	240	100	250	-	175
64703B1014000	X3	Ø10x140	70	70	140	100	50	50	100	100	100	250	-	240	100	250	-	175
64703B1016000	X3	Ø10x160	70	70	140	100	50	50	100	100	100	250	-	240	100	250	-	175
