Mechanische und chemische Dübel
Metalldübel
WECO

Messingdübel

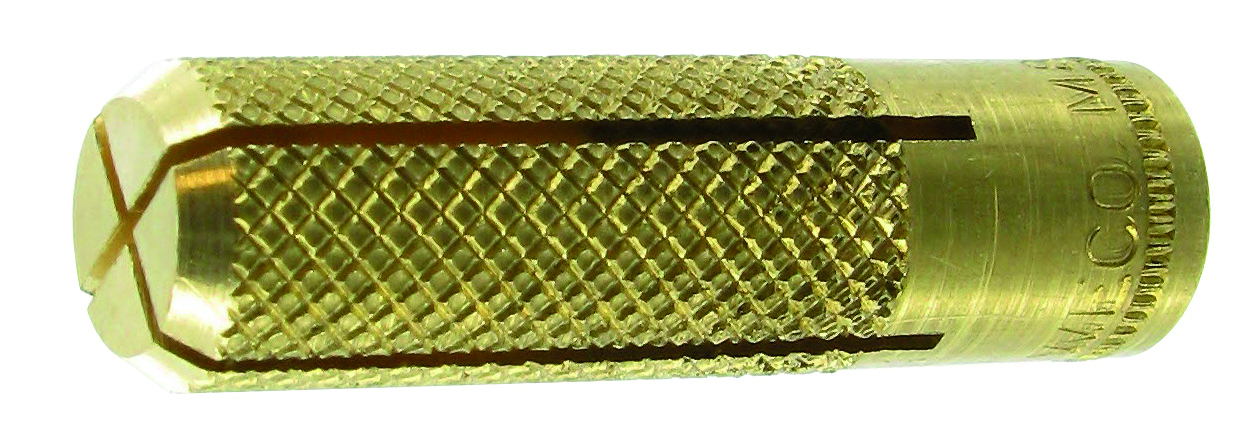

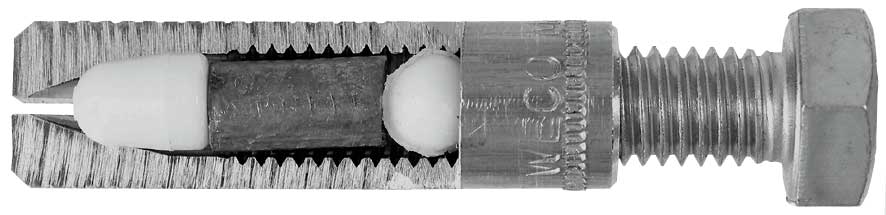

Der bewährte Messingdübel mit dreifach Spreizeinlage.

Technisches Datenblatt

Produkt-Details

Bilder


Eigenschaften

Material

  • Messing

Vorteile

  • Korrosionsbeständiges Messing.
  • Kann ohne Distanzhülse beliebig tief gesetzt werden
  • Kein spezielles Setzwerkzeug erforderlich.
  • Optimal für Spiralanker bei Zweischalen-Mauerwerk.

Anwendung

Anwendbare Materialien

  • Beton
  • Vollstein

Anwendungsbereich

  • Für leichte Befestigungen

Technische Daten

Abmessungen


Abmessungen und charakteristische Werte

Artikel Art.Nr.1) Abmessungen [mm]
Durchmesser x Länge  D x L ∅ Bohrer x Bohrtiefe   d0 x H Schraubenlänge Ls Mindestachsabstand in Beton   smin Mindestrandabstand in Beton   cmin Montagedrehmoment in Beton   Tinst Verpackungsmenge / Box
WECO M4MW045,5 x 215,5 x 30tfix + 10 (bis 15)3040< 5100
WECO M5MW057 x 26,57 x 35tfix + 15 (bis 20)4040< 10100
WECO M6MW068 x 308 x 40tfix + 15 (bis 20)4040< 12100
WECO M8MW0811 x 4011 x 50tfix + 20 (bis 30)8080< 15100
WECO M10MW1014 x 4514 x 58tfix + 25 (bis 35)125125< 2550

1) M4 - M10 = Innengewinde

tfix = Klemmstärke

Zulässige Lasten unter jedem Winkel

Artikel Zulässige Last Fzul [kN] an Beton C20/25 (3)
WECO M40.5
WECO M51
WECO M61.2
WECO M82
WECO M102.5

3) Sicherheitsfaktor von γ = 5 eingerechnet

Installation

Installation

1. Loch bohren und reinigen.
2. Dübel samt eingedrehter Schraube ins Bohrloch einschieben bis die Nachziehmarge erreicht ist.
3. Spreizen des Dübels durch Anziehen der Schraube.
