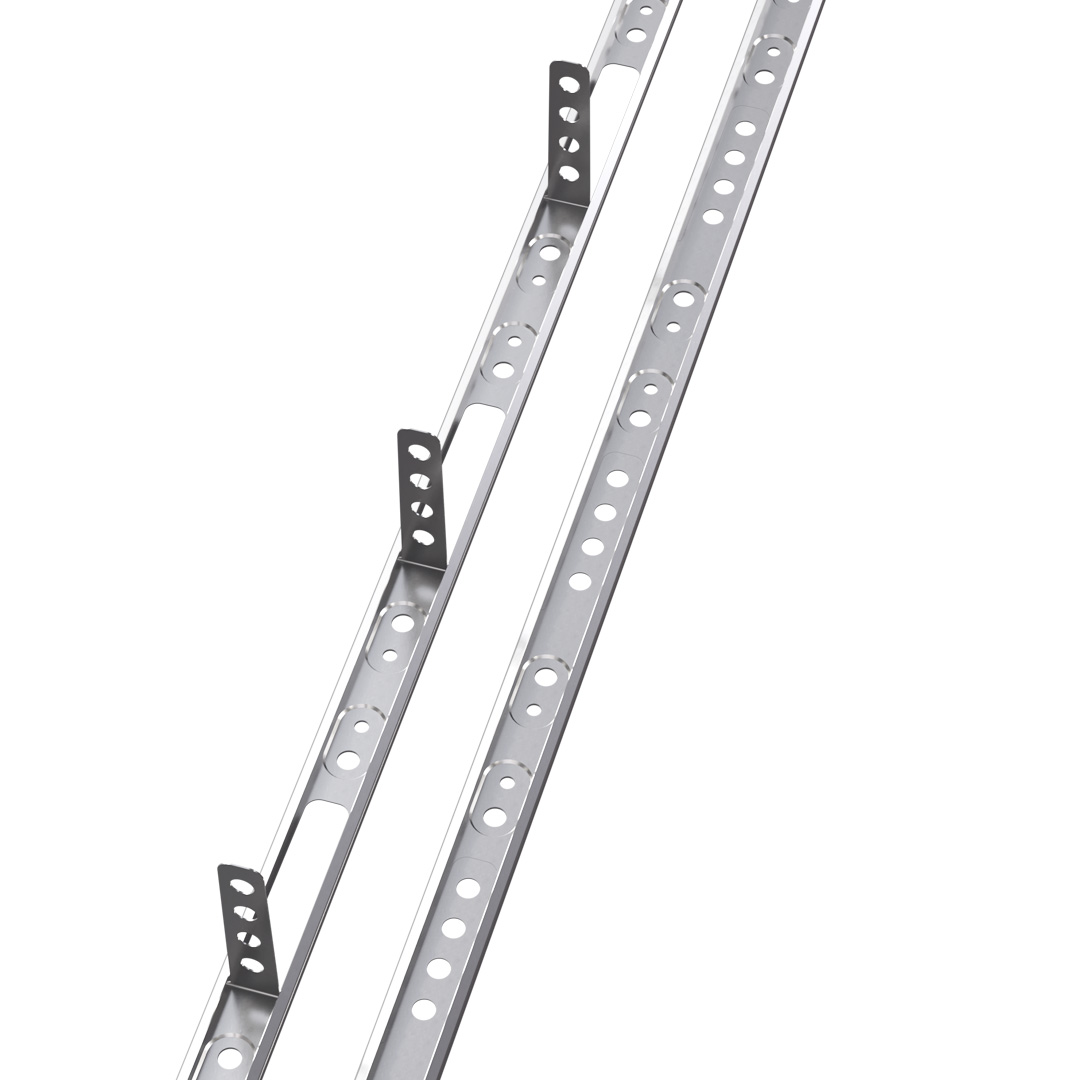

C2KS

Maueranschlussschiene

Zur Verbindung neuer Mauerwerkswände an Bestandskonstruktionen. Die C2KS Maueranschlußschiene ist ein Mauerverbindungssystem, das mit den meisten gängigen Block- und Steinformaten bei Um- und Neubauarbeiten verwendet werden kann. Eine zeitsparende Lösung für die Verbindung neuer Mauern mit bestehenden Konstruktionen. BBA zugelassen für Gebäudehöhen bis zu 8 m Patent UK 2304747.


Nutzungsklasse 3

Produkt-Details

Bilder

Eigenschaften

Material

  • Edelstahl

Vorteile

  • Zum Verbinden von Mauern
  • Mit einem Satz Geschosshöhen bis 2,75 m
  • BBA zugelassen für Gebäudehöhen bis zu 8 m
  • Das C2KS Profil kann bei Mauerwerksdicken ab 60 mm verwendet werden
  • Eine zeitsparende Lösung für die Verbindung neuer Mauern mit bestehenden Konstruktionen
  • Bis 10 mm vertikale Bewegung möglich
  • Höhenverschiebbare Ankerlaschen zur Berücksichtigung unterschiedlicher Steinformate
  • Geeignet zum Anschluss von Mauerwerk an Holzkonstruktionen
  • Einfache Anwendung
  • Einfaches Verschieben und Anpassen

Anwendung

Anwendbare Materialien

  • Mauerwerk mit einer Lagerfuge in Normal- oder Mittelbettausführung.

Anwendungsbereich

  • Die C2KS Maueranschlußschiene ist ein Mauerverbindungssystem, das mit den meisten gängigen Block- und Steinformaten bei Um- und Neubauarbeiten verwendet werden kann.

Technische Daten

Abmessungen

Abmessungen und charackteristische Werte

Artikel Abmessungen (mm)
Anzahl der Befestigungen Breite der Lagerfugenlaschen Gesamtlänge **) [L] Empfohlene Breite der anzuschließenden Wand *)
C2KS. 6 40 2 x 1120 = 2240 60 - 250

*) Bei größeren Wandicken wird die Verwendung von 2 Schienen empfohlen.

**) 1 Satz C2KS: 2 Schienen, Gesamtlänge = 2240 mm

Tragfähigkeiten

Artikel Bemessungswert der Schubfestigkeit ***) [kN]
C2KS. 3.5

***) Empfohlener Wert für VMz Steinfestigkeit 28

Installation

Installation

Befestigung

  • Der C2KS wird in den Tiefsicken angeschraubt / angedübelt.
  • Die Dübel müssen in die Vollmauerziegel eingebaut werden.
  • Bei anderem Mauerwerk sind entsprechend zugelassene Dübel zu verwenden.
  • Die integrierten Lagerfugenlaschen werden unmittelbar vor dem Verlegen des Mauersteines herausgebogen bis diese sich vom Profil lösen.
  • Nach dem Setzen des Steines kann die Lasche verschoben und auf den Stein aufgelegt werden.
  • Die Lagerfugenlaschen in Mörtel einbetten.Universelle Maueranschlussschienen für die Anwendung Innen und Außen. Bieten seitliche Halterung für Mauerwerkswände bei Um- und Neubauarbeiten.
