NP 1200

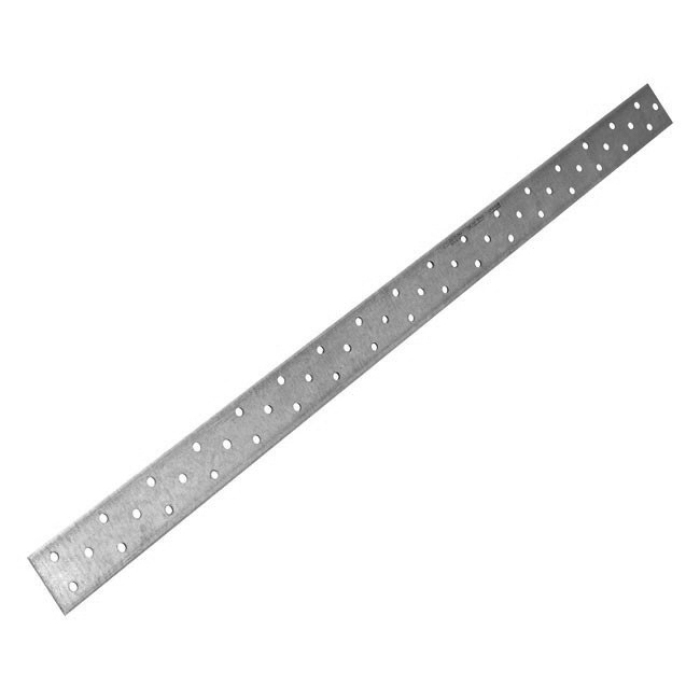

Lochbleche

Die NP Lochbleche werden aus sendzimirverzinkten Blechen in den Dicken 1,5 mm, 2,0 mm, 2,5 mm und 3,0 mm hergestellt. Der Lochdurchmesser beträgt 5 mm.

Eine Vielzahl von Lochblechen in t=1,5 und t=2,0 mm und Lochblechstreifen in t=2,0 und 2,5 mm werden als Standardgrössen produziert.

Darüber hinaus können Spezialgrößen in den Blechdicken 1,5 - 2,0 - 2,5 und 3,0 mm hergestellt werden.
Die Bezeichnung der Lochbleche leitet sich wie folgt her:
B x L x t in mm

Technisches Datenblatt
CE Kennzeichnung
CE Kennzeichnung
Innen
Innen
Nutzungsklasse 2
Nutzungsklasse 2
Galvanisch verzinkter Stahl 20µm
Galvanisch verzinkter Stahl 20µm
EPD
EPD

Produkt-Details

Eigenschaften

Material

Stahlqualität:

S 250 GD +Z 275 gemäß DIN EN 10346

Korrosionsschutz:

275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm

Vorteile

vielfältig einsetzbares Verbindungsmittel in vielen Standardgrößen

Anwendung

Anwendbare Materialien

Auflager:

  • Holz, Holzwerkstoffe

Aufzulagerndes Bauteil:

  • Holz, Holzwerkstoffe

Anwendungsbereich

  • Für Lochbleche gibt es viele Anwendungsmöglichkeiten im konstruktiven Holzbau.
  • Sie werden insbesondere für die Herstellung von Fachwerk- und Kehlbalkenbindern verwendet.
  • Zusammen mit Simpson Strong-Tie® CNA Kammnägeln oder CSA Schrauben dürfen alle Lochbleche als dicke Bleche gemäß EC5 bzw. DIN 1052 berechnet werden. Somit können auch für die 2 mm Bleche die höheren Werte der Nageltragfähigkeiten in Ansatz gebracht werden.

Technische Daten

Abmessungen (mm)

Abmessungen

Abmessungen (mm)
ReferenzVerbinder Abmessungen
SonstigesProduktabmessungen[mm]Löcher Befestigungsmittel[mm]
Menge pro KartonGewicht[kg]A[mm]B[mm]Stärke[mm]Ø
NP20/40/1200150.74012002Ø5
NP20/60/1200101.16012002Ø5
NP20/80/1200101.48012002Ø5
NP20/100/120051.710012002Ø5
NP20/120/120052.112012002Ø5
NP20/140/120052.414012002Ø5
NP20/160/120052.816012002Ø5
NP20/200/120053.520012002Ø5
NP20/220/1200-B53.822012002Ø5
NP20/240/1200-B54.124012002Ø5
NP20/260/1200-B54.526012002Ø5
NP20/280/1200-B54.828012002Ø5
NP20/300/1200-B35.230012002Ø5
NP25/40/1200-0.884012002.5Ø5
NP25/60/1200-B101.36012002.5Ø5
NP25/80/120051.88012002.5Ø5
NP25/100/1200-B52.210012002.5Ø5
NP25/120/1200-B102.612012002.5Ø5
NP25/140/120053.114012002.5Ø5
NP25/160/120053.416012002.5Ø5
NP25/180/1200-B5418012002.5Ø5
NP25/200/1200-B24.320012002.5Ø5
NP25/260/1200--26012002.5Ø5
NP25/300/1200-6.530012002.5Ø5

Eignungsnachweise
