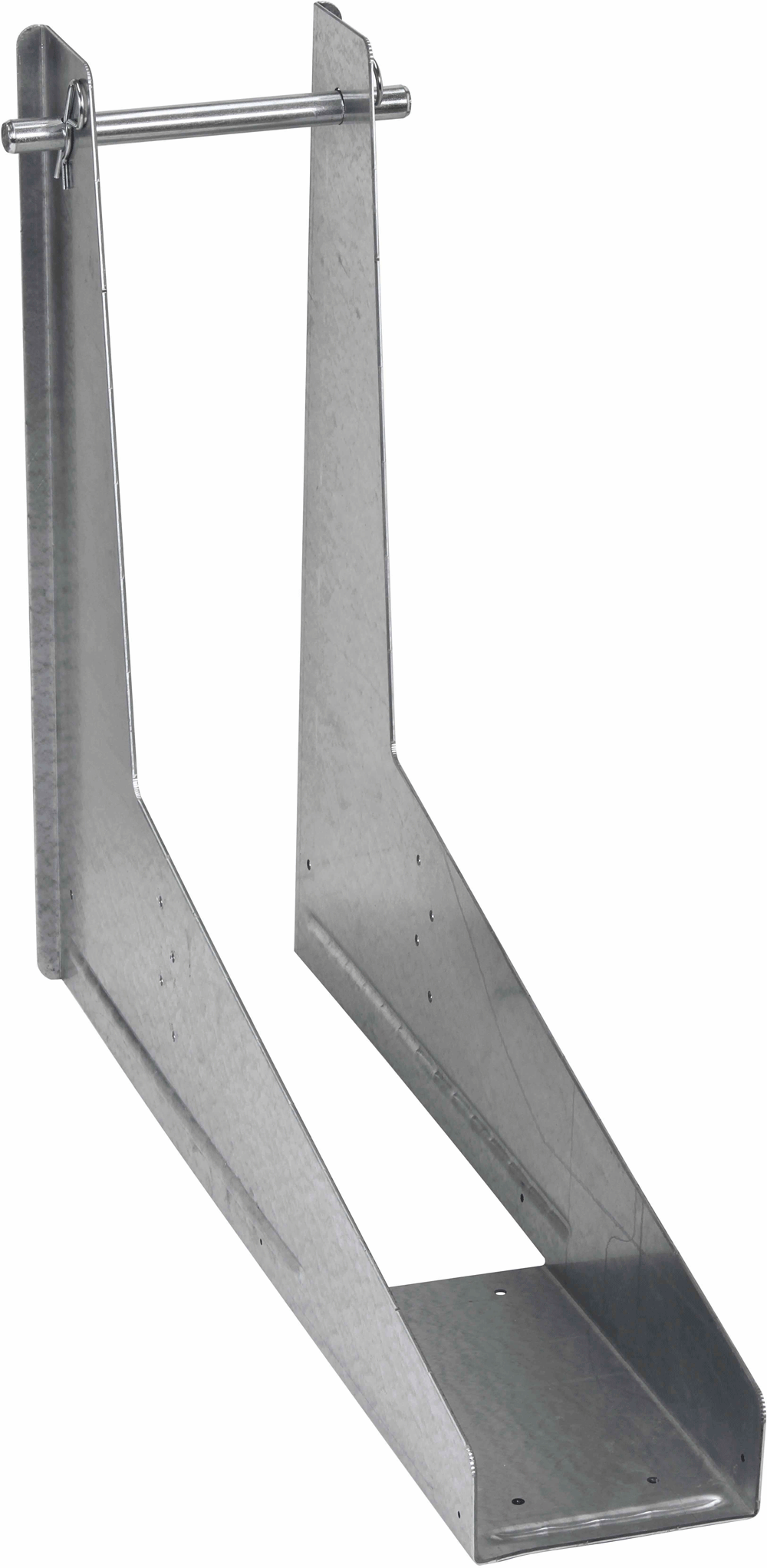

MAXIMUS
Kragarmverbinder
Mit dem Kragarmverbinder „MAXIMUS“ ist es möglich, auskragende Konstruktionen jeglicher Art ohne störende Streben oder Kopfbänder schnell und effektiv anzuschließen.
CE Kennzeichnung
ETA
Nutzungsklasse 2
EPD
Produkt-Details
Bilder
Eigenschaften
Material
Stahlqualität:
S 250 GD +Z 275 gemäß DIN EN 10346
Korrosionsschutz:
275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm
Vorteile
- Kann auch für vorübergehende Zwecke schnell eingebaut und wieder demontiert werden.
- Einsatzmöglichkeit bei Vordächern, Treppenauflagern, leicht zugängliche Lagerflächen und temporären Gerüsten.
- Dem Einfallsreichtum des Anwenders, unter Berücksichtigung der jeweiligen Normen sind praktisch keine Grenzen gesetzt.
Anwendung
Anwendbare Materialien
Auflager:
- Holz, Holzwerkstoff
Aufzulagerndes Bauteil:
- Holz, Holzwerkstoff
Anwendungsbereich
- Der MAXIMUS™ ist ein Verbinder, der zum Anschluss von Kragarmen dient.
- Die Befestigung des Kragarmes erfolgt mit CSA5,0x50 Schrauben, an die Stütze wird der MAXIMUS™ bei der Montage an einen Ø 20 mm Stabdübel gehängt und mit Splinten gesichert.
- Für abhebende Lasten wird der MAXIMUS™ mit zusätzlichen 4 St. CSA5,0x50 Schrauben an der Stütze befestigt.
Technische Daten
Abmessungen
Abmessungen
| Referenz | Verbinder Abmessungen | ||||||
|---|---|---|---|---|---|---|---|
| Produktabmessungen[mm] | Sonstiges | Löcher Befestigungsmittel | |||||
| A[mm] | B[mm] | C[mm] | D[mm] | Anzahl der Stabdübel ∅20 mit 2 Splinten (mitgeliefert) | Nägel/Schrauben | Stabdübel | |
| MAXIMUS120 | 491 | 623 | 121 | 151 | 1 | 16 Ø5 | 2 Ø21 |
| MAXIMUS140 | 491 | 623 | 141 | 171 | 1 | 16 Ø5 | 2 Ø21 |
| MAXIMUS160 | 491 | 623 | 161 | 191 | 1 | 16 Ø5 | 2 Ø21 |

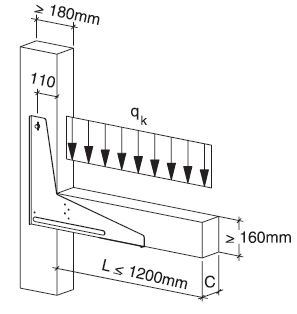

Widerstandslasten
| Referenz | Winkelverbinder-Tragfähigkeit | |
|---|---|---|
| Charekteristische Widerstandslasten q R,k bei einer max. Auskragungslänge von L ≤ 1,2 m.[kN/m] | ||
| Lastrichtung | ||
| abwärts | aufwärts | |
| MAXIMUS120 | 7,02 / kmod | 2,6 / kmod |
| MAXIMUS140 | 7,02 / kmod | 2,6 / kmod |
| MAXIMUS160 | 7,02 / kmod | 2,6 / kmod |
Drehfedersteifigkeit
| Referenz | Winkelverbinder-Tragfähigkeit | ||||
|---|---|---|---|---|---|
| Drehfedersteifigkeit Cφ *)bei einer abwärts gerichteten Belastung[kNm] | |||||
| Lasteinwirkungsdauer | |||||
| ständig | lang | mittel | kurz | sehr kurz | |
| MAXIMUS120 | 43 | 43 | 48 | 67 | 85 |
| MAXIMUS140 | 43 | 43 | 48 | 67 | 85 |
| MAXIMUS160 | 43 | 43 | 48 | 67 | 85 |
*) Cφ [kNm] muss auf 60%der Werte reduziert werden, wenn die Holzfeuchtigkeit von 18% für längere Zeit überschritten wird.
Installation
Installation
Befestigung
- Balken mit CSA-Schrauben am MAXIMUS befestigen.
- Stütze bohren.
- Steckbolzen einführen.
- MAXIMUS einhängen und mit 2 Splinten sichern.
- Fertig und sofort belastbar.
Technische Hinweise
Andere
Eignungsnachweise
Leistungserklärung (DoP)
Verlauf anzeigen
Europäische Technische Bewertung (ETA)
Verlauf anzeigen
Environmental Product Declarations (EPD)
CAD- und BIM-Bibliothek
2D
MAXIMUS120
MAXIMUS140
MAXIMUS160
