Holzschraube mit Senkkopf, Edelstahl A4

TTSFS - Holzschrauben Ø 5.0 und Ø 6.0 mm bieten ein breites Anwendungsspektrum für Befestigungen im Außenbereich und in küstennahen Umgebungsbedingungen (NKL 3). Der Senkkopf mit unterkopfseitigen prismatischen Frästaschen lässt sich problemlos, passgenau und oberflächenbündig in das anzuschließende Holzbauteil versenken.

Technisches Datenblatt

CE Kennzeichnung

ETA

Nutzungsklasse 3

Korrosive Umgebung

EPD

Edelstahl A4

Fastener Designer

Produkt-Details

Bilder

Eigenschaften

Material

Nichtrostender Stahl 1.4401, 1.4404

Produktmerkmale

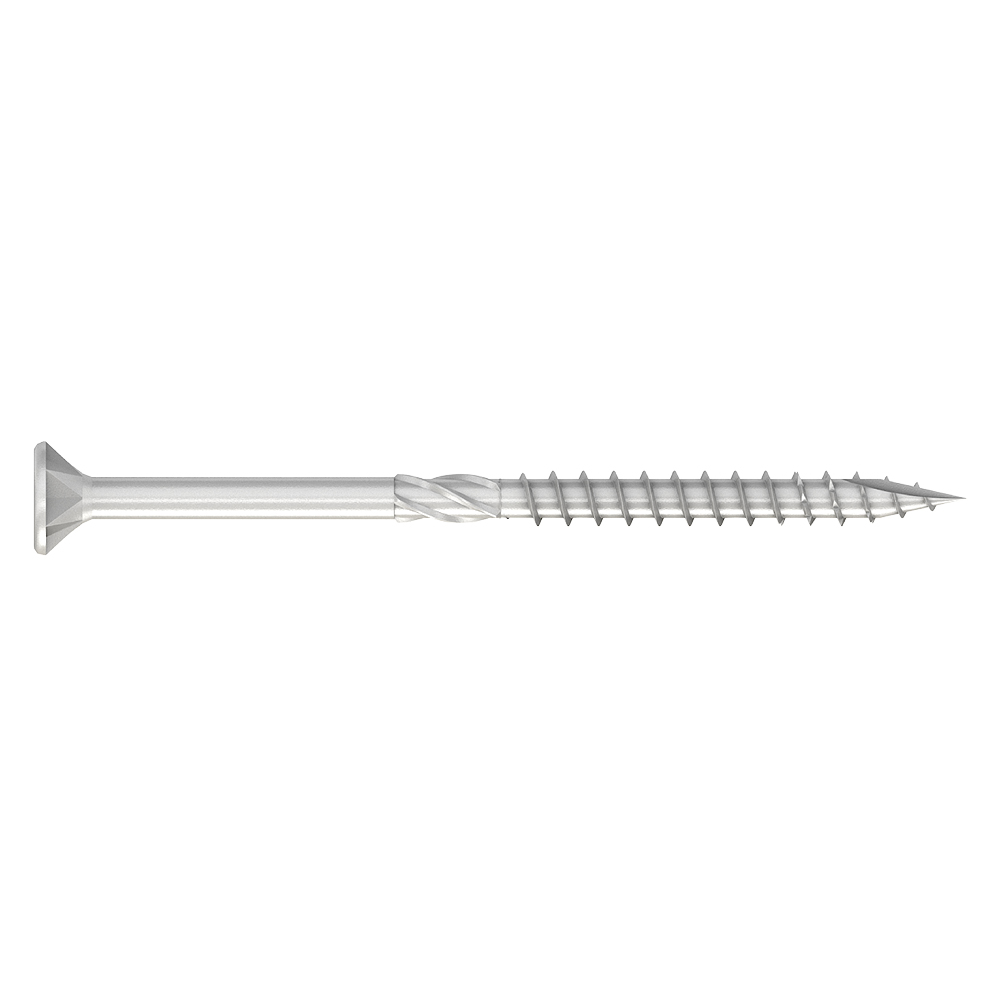

Senkkopf mit prismatischen Frästaschen
Innensechsrundantrieb
Schneidspitze Typ 17
Gezahnter Teilgewindebereich (Spitze)
Reibschaft

Anwendung

Anwendungsbereich

Holz / Holzwerkstoffe

Vorteile

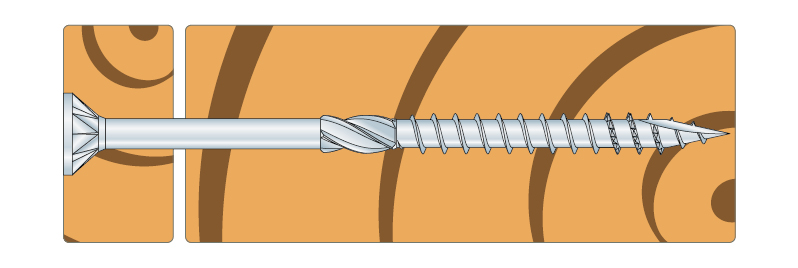

Der Senkkopf mit unterkopfseitigen prismatischen Frästaschen lässt sich problemlos, passgenau und oberflächenbündig in das anzuschließende Holzbauteil versenken.
Die Schneidspitzenausführung in Kombination mit einem verzahnten Teilgewindebereich, sowie einem Reibschaft (bei Schraubenlängen ≥ 80 mm) ermöglicht eine leichtgängige, wirtschaftliche Montage bei geringem Einschraubdrehmoment und reduzierter Spaltwirkung.

Technische Daten

Abmessungen und charakteristische Werte

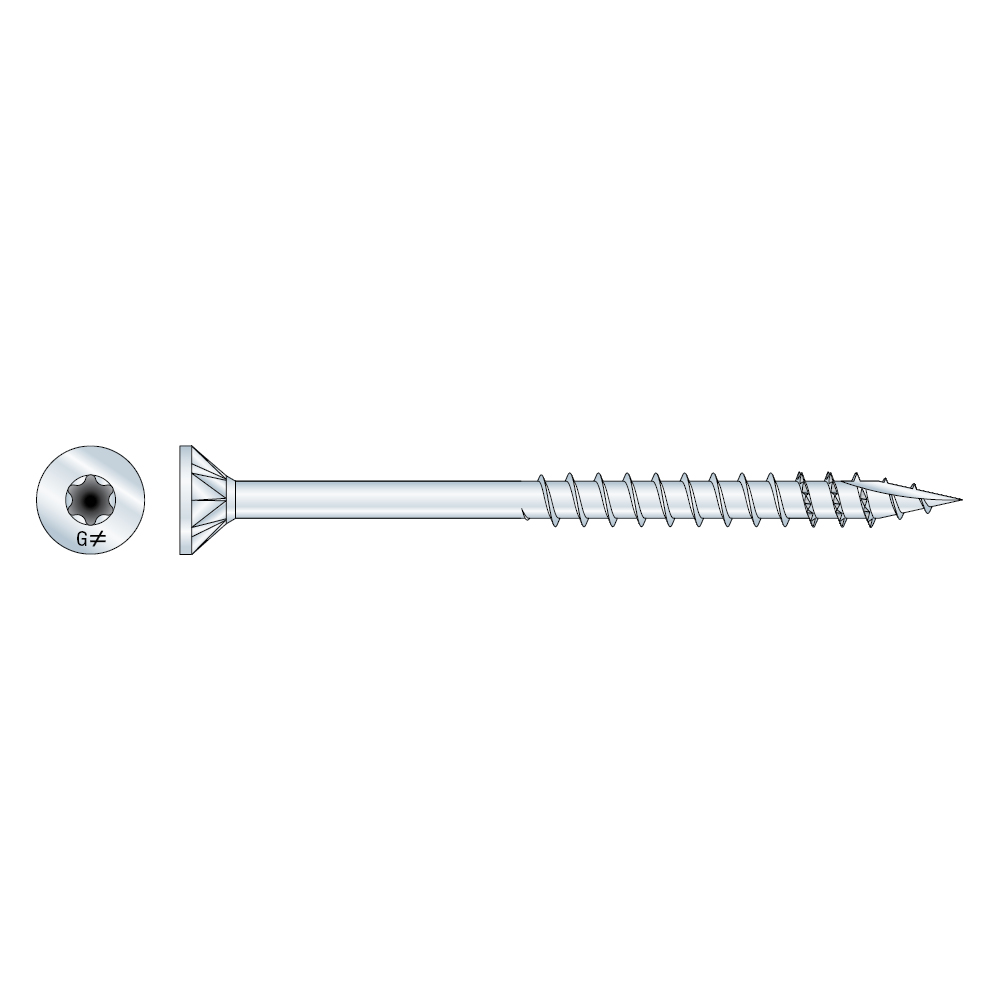

Abmessungen

Referenz	Befestigungsmittel Abmessungen[mm]
	Art.Nr.	Sonstiges		Produktabmessungen[mm]
	Art.Nr.	Stk./Pkt.	Gewicht[kg]	d[mm]	l[mm]	dₕ[mm]	lg[mm]	tfᵢₓ[mm]	bit[mm]
TTSFS5.0X60	74446	100.0	0.005	5	60	9.5	32	28	T-25
TTSFS5.0X70	74447	100.0	0.006	5	70	9.5	35	35	T-25
TTSFS5.0X80	74448	100.0	0.006	5	80	9.5	40	40	T-25
TTSFS5.0X90	74449	100.0	0.007	5	90	9.5	45	45	T-25
TTSFS5.0X100	74444	100.0	0.008	5	100	9.5	55	45	T-25
TTSFS5.0X120	74445	100.0	0.01	5	120	9.5	60	60	T-25
TTSFS6.0X70	74473	100.0	0.008	6	70	11.6	35	35	T-30
TTSFS6.0X80	74474	100.0	0.01	6	80	11.6	40	40	T-30
TTSFS6.0X90	74475	100.0	0.011	6	90	11.6	45	45	T-30
TTSFS6.0X100	74450	100.0	0.012	6	100	11.6	55	45	T-30
TTSFS6.0X120	74471	100.0	0.014	6	120	11.6	60	60	T-30
TTSFS6.0X140	74472	100.0	0.016	6	140	11.6	65	75	T-30

Mechanische Festigkeit und Steifigkeit

Referenz	Screw Parameters
	Charakteristische Tragfähigkeiten
	Charakter. Fließmoment – My,ₖ[Nm]	Charakter. Auszugswiderstand - fₐₓ,ₖ,₉₀°[N/mm²]	Charakter. Kopfdurchzugsparameter - fₕₑₐd,ₖ[N/mm²]	charakter. Zugtragfähigkeit - fₜₑₙₛ,ₖ[kN]
TTSFS5.0X60	4710	14.9	16	6.3
TTSFS5.0X70	4710	14.9	16	6.3
TTSFS5.0X80	4710	14.9	16	6.3
TTSFS5.0X90	4710	14.9	16	6.3
TTSFS5.0X100	4710	14.9	16	6.3
TTSFS5.0X120	4710	14.9	16	6.3
TTSFS6.0X70	8570	13.6	16.2	9.5
TTSFS6.0X80	8570	13.6	16.2	9.5
TTSFS6.0X90	8570	13.6	16.2	9.5
TTSFS6.0X100	8570	13.6	16.2	9.5
TTSFS6.0X120	8570	13.6	16.2	9.5
TTSFS6.0X140	8570	13.6	16.2	9.5

^*) Charakteristische Werte gelten für Holz C24

Eignungsnachweise

Leistungserklärung (DoP)

de-dop-e21-0670-02-s-2.pdf

Verlauf anzeigen

2022-08-26

de-dop-e21-0670.pdf

Europäische Technische Bewertung (ETA)

eta-21-0670-2025-10-17.pdf

Verlauf anzeigen

2021-12-09

eta210670-2021-12-09-cor-1.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-screws

Downloads

Timber Drive: Kompatible Schrauben

Welche Schrauben passen in Ihren neuen Timber Drive? Tatsache ist: Unser Solid Drive-Sortiment geht immer und hält für jede holzbauliche Herausforderung eine passende Schraube bereit.

Timber Drive: Kompatible Schrauben

Online Blättern

CAD- und BIM-Bibliothek

ZIP-Pakete

2D
2D DWG ZIP DXF ZIP PDF ZIP

3D/3D vereinfacht
IFC ZIP SAT ZIP SKP ZIP STL ZIP

Wählen Sie eine Website aus

Verbindungselemente

Befestigungselemente

Anker & Befestigungen

Sonstiges

Produkt-Details

Bilder

Eigenschaften

Material

Produktmerkmale

Anwendung

Anwendungsbereich

Vorteile

Technische Daten

Abmessungen und charakteristische Werte

Abmessungen

Mechanische Festigkeit und Steifigkeit

Eignungsnachweise

Leistungserklärung (DoP)

Europäische Technische Bewertung (ETA)

Environmental Product Declarations (EPD)

Timber Drive: Kompatible Schrauben

TTSFS5.0X80

TTSFS6.0X120

TTSFS5.0X120

TTSFS5.0X100

TTSFS5.0X60

TTSFS6.0X80

TTSFS5.0X70

TTSFS6.0X140

TTSFS6.0X100

TTSFS5.0X90

TTSFS6.0X70

TTSFS6.0X90

TTSFS5.0X80

TTSFS6.0X120

TTSFS5.0X120

TTSFS5.0X100

TTSFS5.0X60

TTSFS6.0X80

TTSFS5.0X70

TTSFS6.0X140

TTSFS6.0X100

TTSFS5.0X90

TTSFS6.0X70

TTSFS6.0X90
